Regulator obrotów silnika elektrycznego - PCB do projektu AVT 1007
- Regulator obrotów silnika AVT1007 umożliwia regulację prędkości lub mocy dla obciążeń sieciowych 230 VAC. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

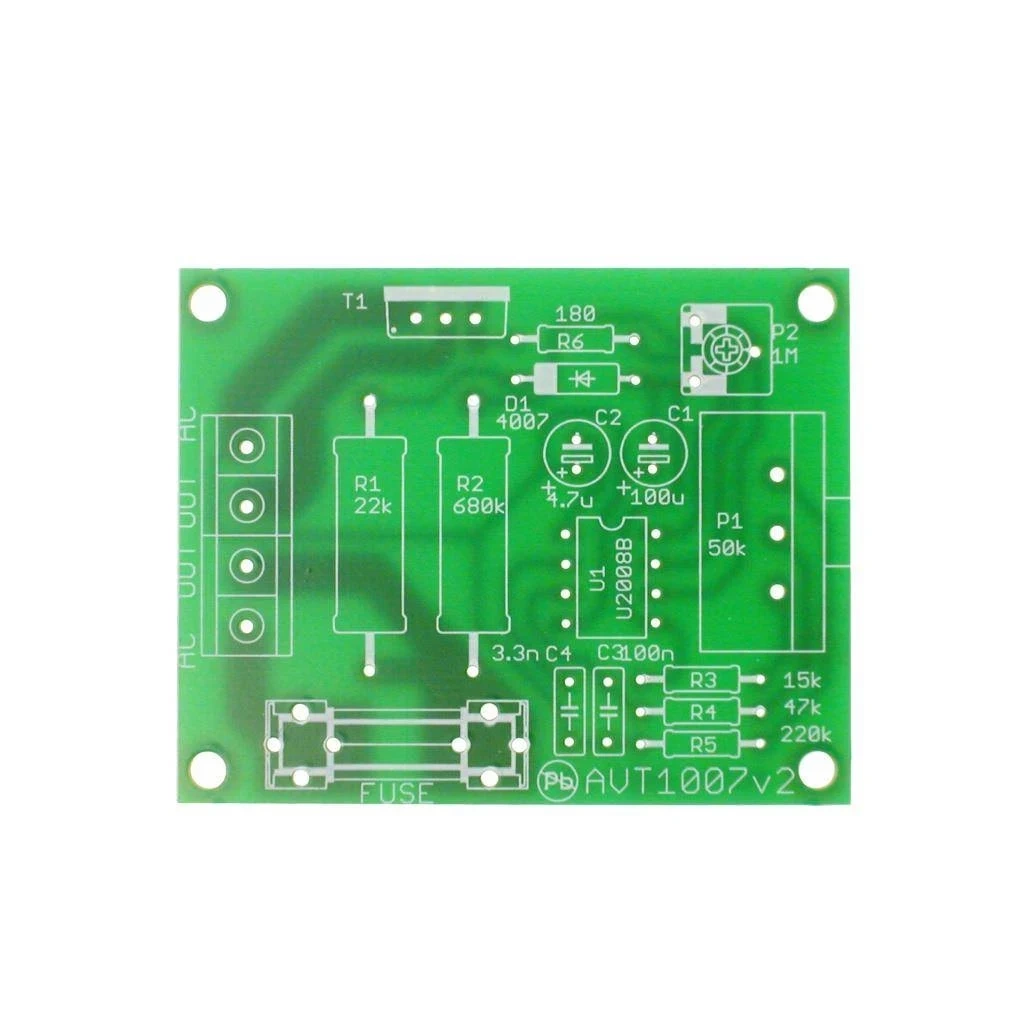

Regulator obrotów silnika 230V – płytka PCB do projektu AVT1007
Płytka drukowana do wykonania regulatora prędkości silników komutatorowych zasilanych z sieci 230 VAC.
Regulacja prędkości lub mocy dla obciążeń sieciowych 230 VAC
Projekt AVT1007 umożliwia wykonanie regulatora prędkości lub mocy opartego na układzie U2008. Układ służy do płynnej regulacji silników komutatorowych oraz obciążeń rezystancyjnych pracujących z napięciem sieciowym.
Regulator można zastosować do silników komutatorowych w elektronarzędziach, odkurzaczach, mikserach i wentylatorach innych niż indukcyjne. Może pracować także jako regulator mocy grzałek oraz ściemniacz tradycyjnych żarówek i halogenów.
Karta techniczna
AVT1007
Regulator AVT1007 służy do płynnej regulacji prędkości silników komutatorowych oraz mocy wybranych obciążeń sieciowych 230 VAC.
| Kod projektu | AVT1007 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | regulator prędkości i mocy |
| Główne zastosowanie | regulacja obrotów silników komutatorowych 230 VAC |
| Zakres regulacji | 0–100% |
| Napięcie obciążenia | 230 VAC / 12 A max. / 2,5 kW |
| Układ sterujący | U2008, DIL8 |
| Element wykonawczy | triak BT138 lub podobny |
| Funkcje układu | soft-start, stabilizacja obrotów, niski poziom zakłóceń |
| Nie stosować do | silników DC, 3-fazowych i indukcyjnych |
| Zasilanie | 230 VAC |
| Wymiary płytki PCB | 50×60 mm |
Wersja
AVT1007 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba je skompletować osobno.
Wykaz elementów
- R1: 22kΩ/2W
- R2: 680kΩ/2W
- R3: 15kΩ
- R4: 47kΩ
- R5: 220kΩ
- R6: 180Ω
- P1: potencjometr 50kΩ/A
- P2: potencjometr montażowy 1MΩ
- C1: 100µF
- C2: 4,7µF
- C3: 100nF
- C4: 3,3nF
- D1: 1N4007
- Q1: BT138 lub podobny
- U1: U2008 + podstawka
- Złącza śrubowe
- FUSE: bezpiecznik
Notes
Montaż, uruchomienie i podłączenie wymagają kwalifikacji oraz zachowania zasad pracy przy napięciu sieciowym. Płytka PCB jest bazą projektu i nie zawiera elementów elektronicznych.
Przy pracy z mocami powyżej 300 W triak musi zostać wyposażony w radiator. Przy dużych mocach trzeba uwzględnić także ograniczenia prądowe ścieżek PCB oraz sposób prowadzenia prądu obciążenia.
Regulator nie jest przeznaczony do silników prądu stałego, silników 3-fazowych ani silników indukcyjnych. Bezpiecznik FUSE należy dobrać odpowiednio do obciążenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1007 A zawiera płytkę PCB do projektu regulatora. Elementy elektroniczne trzeba skompletować osobno.
Układ jest przeznaczony do regulacji silników komutatorowych zasilanych z sieci 230 VAC.
Regulator nie nadaje się do silników prądu stałego, silników 3-fazowych ani silników indukcyjnych.
Tak. Przy pracy z mocami powyżej 300 W triak musi zostać wyposażony w radiator.
Nie. Układ nie jest separowany od sieci elektroenergetycznej, a część elementów jest bezpośrednio połączona z przewodem fazowym.
