Regulator obrotów silnika DC z regulacją impulsową PWM

AVT MOD01 to regulator impulsowy włączany między źródło zasilania a odbiornik. Obciążeniem może być dowolny silnik prądu stałego albo żarówka włóknowa, a zasilanie może pochodzić z akumulatora lub zasilacza sieciowego o odpowiedniej wydajności prądowej. Napięcie pracy od 6 do 24 V, prąd wyjściowy do 15 A.

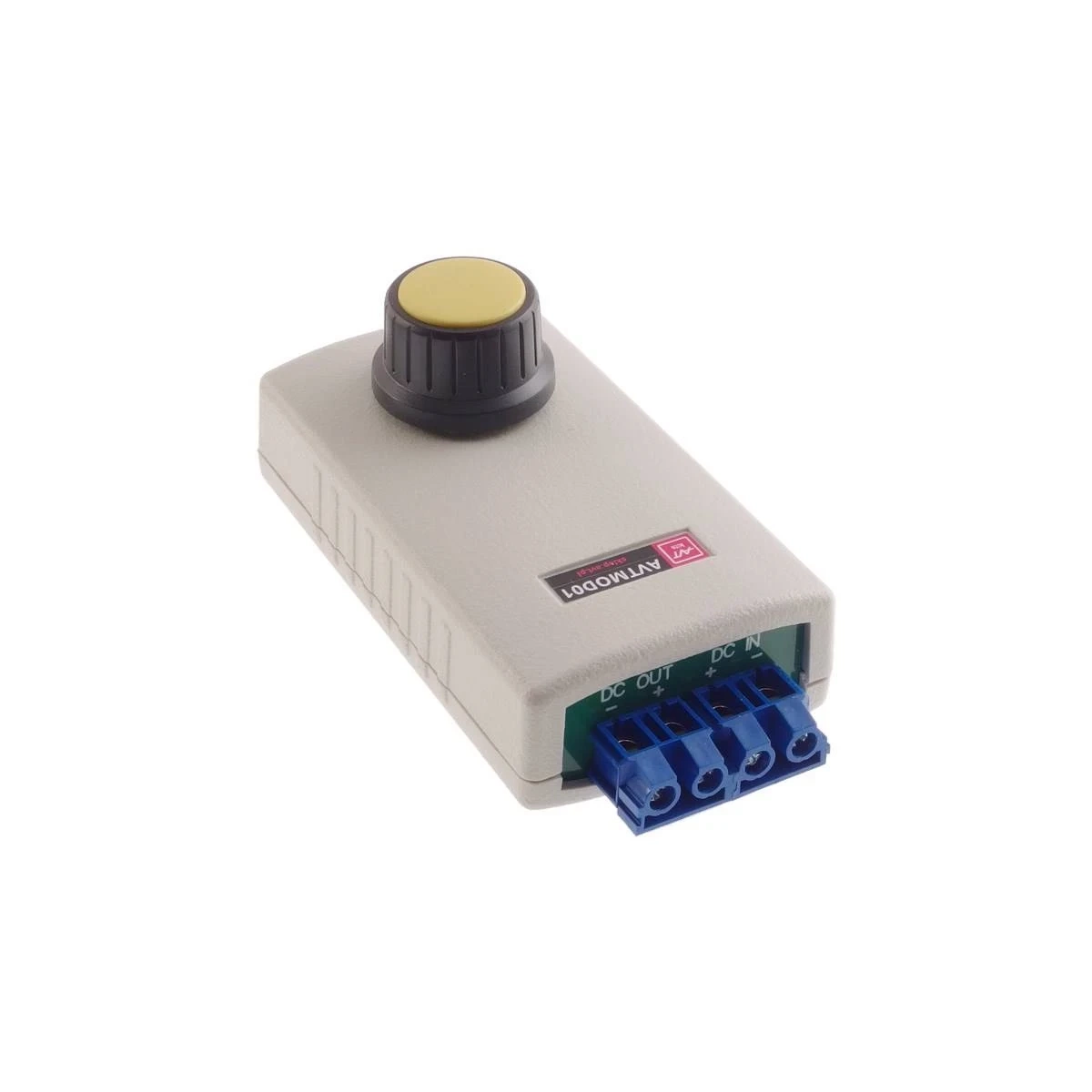

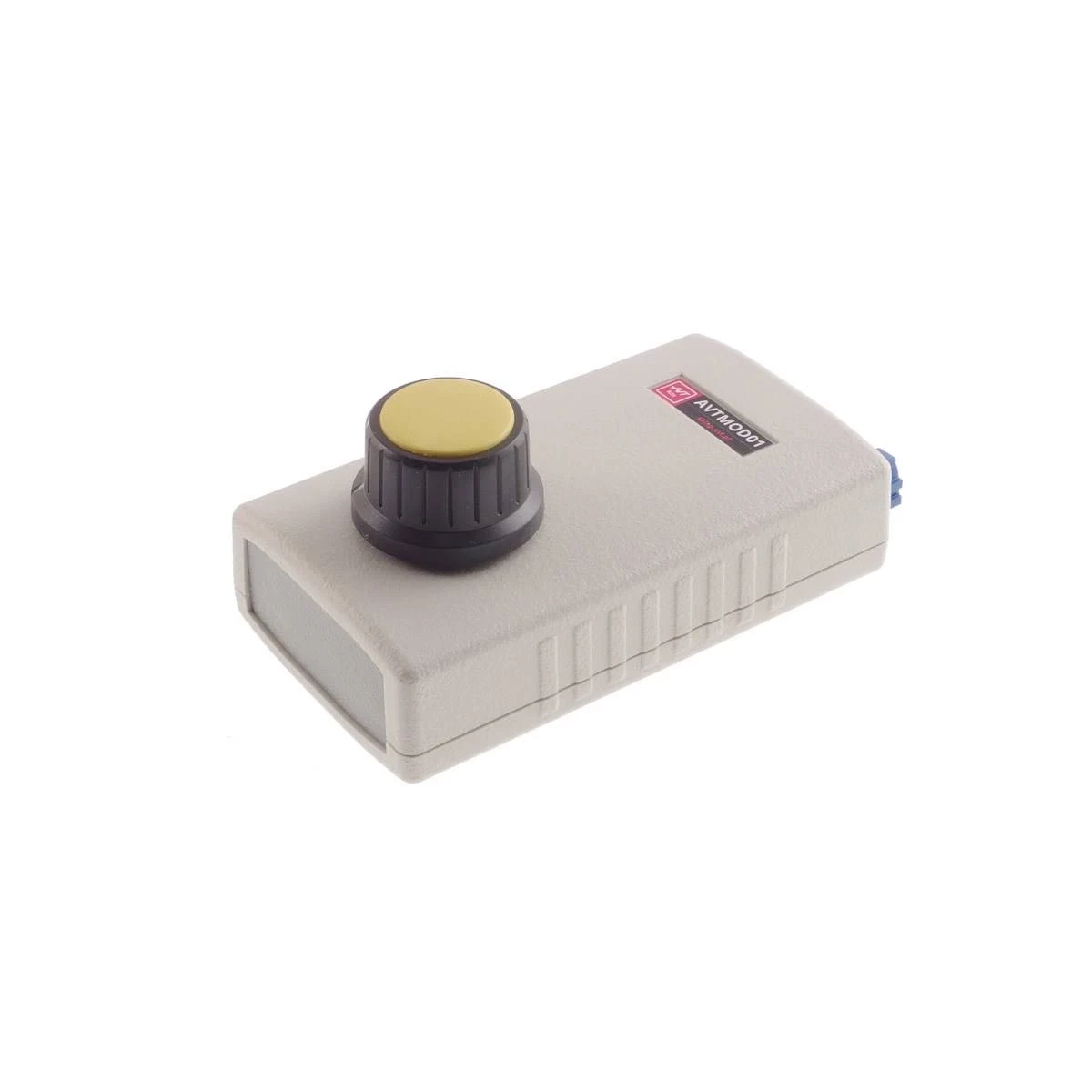

Regulacja odbywa się płynnie pokrętłem potencjometru, w zakresie od 1% do 99% prądu wyjściowego. Moduł pracuje w obudowie z pokrętłem na wierzchu i dwoma złączami śrubowymi opisanymi DC IN oraz DC OUT, z oznaczoną biegunowością.

Specyfikacja techniczna

• rodzaj regulacji: impulsowa PWM
• napięcie zasilania: od 6 do 24 V DC
• maksymalny prąd wyjściowy: 15 A
• zakres regulacji: od 1% do 99%
• sposób regulacji: pokrętło potencjometru
• obciążenie: silniki prądu stałego, żarówki włóknowe
• złącza: śrubowe, DC IN i DC OUT z oznaczoną biegunowością
• obudowa: tak, z pokrętłem na panelu

Regulacja impulsowa a sprawność

Regulator PWM nie obniża napięcia w sposób ciągły, tylko przełącza je z dużą częstotliwością, zmieniając stosunek czasu załączenia do wyłączenia. Silnik albo żarówka widzi wartość średnią, a element przełączający pracuje w dwóch stanach - w pełni załączony albo w pełni wyłączony - i w żadnym z nich nie wydziela dużej ilości ciepła. Stąd wysoka sprawność, którą wymienia dokumentacja: energia idzie do odbiornika, a nie w nagrzewanie regulatora.

Skrajne ustawienia 1% i 99% zamiast 0% i 100% wynikają z konstrukcji układu impulsowego - przy obu krańcach zawsze pozostaje minimalny czas przełączenia.

Co trzeba zrobić samodzielnie

Moduł jest zmontowany, uruchomiony i zamknięty w obudowie. Do pracy wystarczy doprowadzić zasilanie do złącza DC IN i podłączyć silnik albo żarówkę do DC OUT, pilnując biegunowości. Zasilacz musi mieć wydajność prądową odpowiednią do odbiornika - regulator przenosi prąd, nie wytwarza go.
