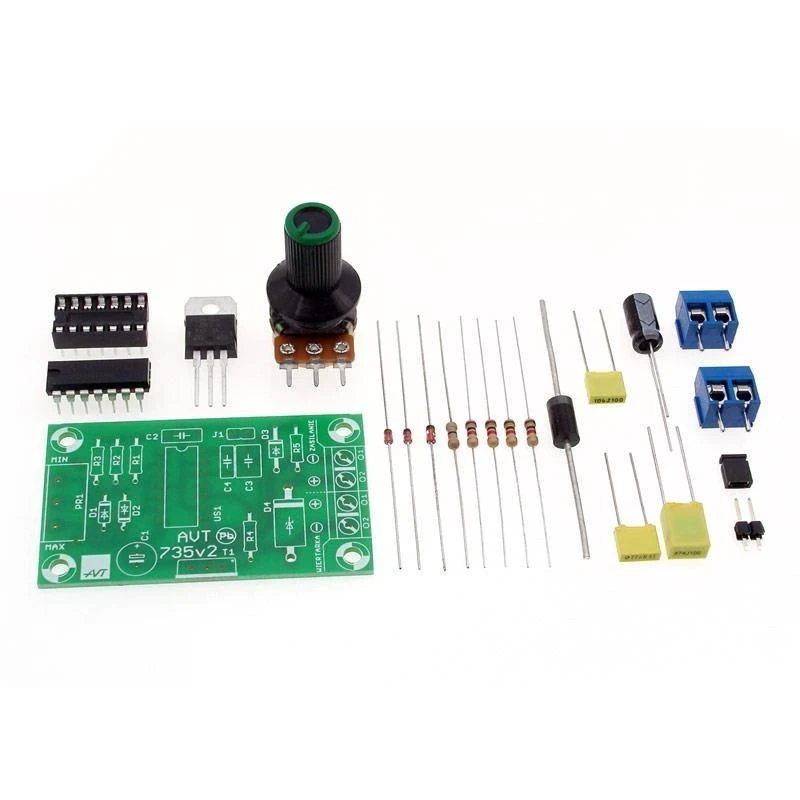

Regulator mocy PWM DC 6–25V do silnika i żarówki - zlutowany KIT AVT 735
- Regulator mocy PWM DC steruje średnią mocą silnika lub żarówki przez zmianę wypełnienia impulsów. AVT735 C to zlutowany układ do podłączenia zasilania 6–25 V DC, odbiornika, radiatora przy większym prądzie.
Impulsowy sterownik mocy do silników i żarówek - zlutowany układ AVT735
Zlutowany regulator PWM do podłączenia między zasilanie DC 6–25 V a odbiornik, np. silnik lub żarówkę.
Zlutowany regulator PWM do obciążeń prądu stałego

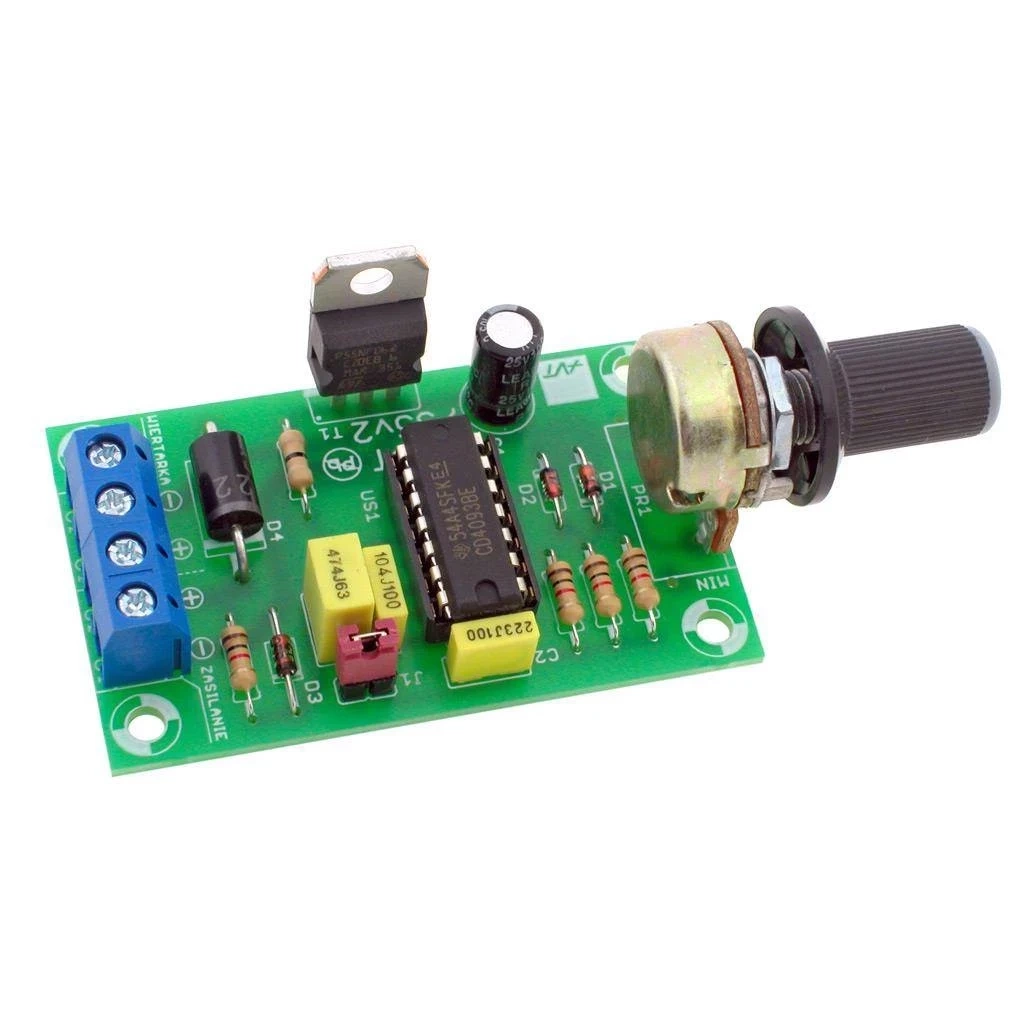

AVT735 C umożliwia płynną regulację mocy odbiornika DC. Potencjometr zmienia wypełnienie przebiegu PWM, a tranzystor MOSFET steruje przepływem prądu przez podłączony silnik, żarówkę lub inne odpowiednie obciążenie.
Układ może pracować przy zasilaniu 6–25 V DC, z prądem około 4 A bez radiatora lub do 10 A po zastosowaniu odpowiedniego radiatora i okablowania. Wersja C zawiera zlutowany regulator przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub panelu sterującym.
Karta techniczna
AVT735
Zlutowany regulator mocy PWM z generatorem na CMOS 4093, tranzystorem MOSFET i potencjometrem do płynnej regulacji obciążenia DC.
| Kod projektu | AVT735 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | regulator mocy PWM DC |
| Zastosowanie | regulacja obrotów silnika DC lub jasności żarówki |
| Zakres zasilania | 6–25 V DC |
| Regulacja PWM | około 1–99% wypełnienia |
| Prąd wyjściowy | około 4 A, maksymalnie 10 A przy odpowiednim chłodzeniu tranzystora |
| Układ sterujący | CMOS 4093 |
| Element wykonawczy | BUZ11, STP55NF06 lub podobny MOSFET |
| Wymiary płytki PCB | 36×57 mm |
Wersja
AVT735 C – zlutowany układ. Wersja zawiera zmontowany regulator mocy PWM DC przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub panelu sterującym.
Notes
AVT735 C wymaga podłączenia zasilania DC do Z1 oraz odbiornika do Z2 zgodnie z polaryzacją oznaczoną na płytce.
Przy silnikach i długich przewodach należy ograniczać zakłócenia: stosować krótkie połączenia, skręcone przewody oraz opcjonalny kondensator 1000–10000 µF przy zasilaniu.
Zworka J1 zmienia częstotliwość pracy. Niższa częstotliwość może ograniczyć zakłócenia, ale w oświetleniu może powodować widoczne migotanie.

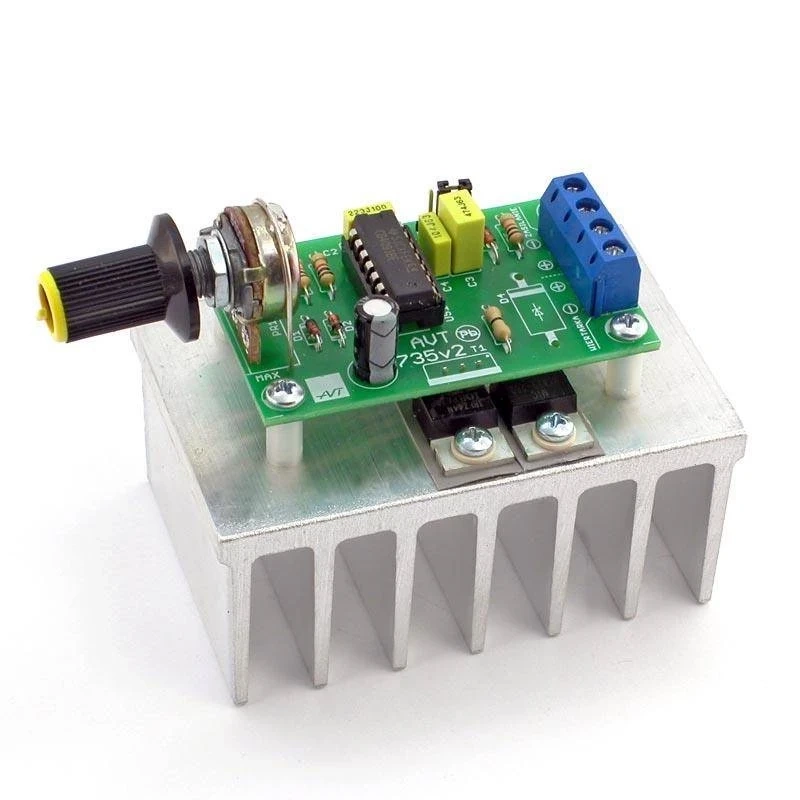

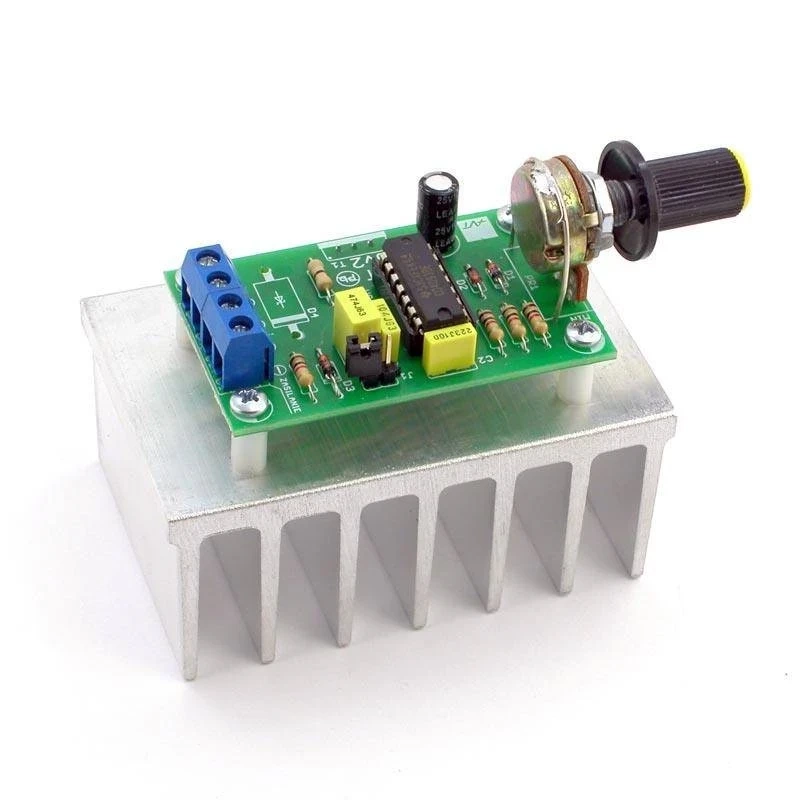

Przy obciążeniu większym niż kilka amperów należy zamontować radiator na T1 i upewnić się, że zasilacz, przewody oraz złącza mają odpowiedni zapas prądowy.
Uwaga: AVT735 C nie jest samodzielnym gotowym urządzeniem. To zlutowany regulator do integracji z zasilaniem, odbiornikiem, obudową i chłodzeniem. Przy pracy z dużym prądem należy bezwzględnie dobrać radiator, przewody, bezpiecznik i zasilacz do obciążenia oraz zabezpieczyć układ przed zwarciem.
Najczęściej zadawane pytania
AVT735 C to zlutowany regulator mocy PWM DC. Wymaga podłączenia zasilania, odbiornika, zabezpieczenia przewodów i montażu w obudowie lub panelu.
Do regulacji mocy odbiorników DC, np. do sterowania obrotami silnika prądu stałego albo jasnością żarówki.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i integracji w docelowej aplikacji.
Nie. Układ pracuje sprzętowo na CMOS 4093 i tranzystorze MOSFET.
Tak. Dioda D4 zabezpiecza tranzystor przy obciążeniu indukcyjnym, ale silnik musi być zgodny z zakresem napięcia i prądu regulatora.
