Co zawiera wersja AVT735 A?
AVT735 A zawiera wyłącznie płytkę PCB do projektu regulatora PWM DC. Elementy elektroniczne z wykazu należy skompletować osobno.

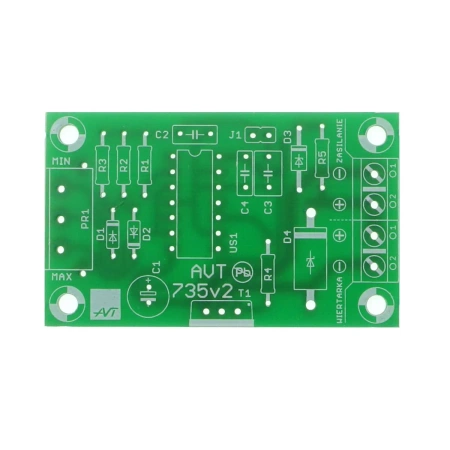

Regulator mocy PWM DC 6–25V do silnika i żarówki - PCB do projektu AVT 735
- Regulator mocy PWM DC umożliwia płynną regulację obrotów silnika lub jasności żarówki przy zasilaniu 6–25 V. AVT735 A zawiera płytkę PCB, a elementy elektroniczne należy skompletować osobno.

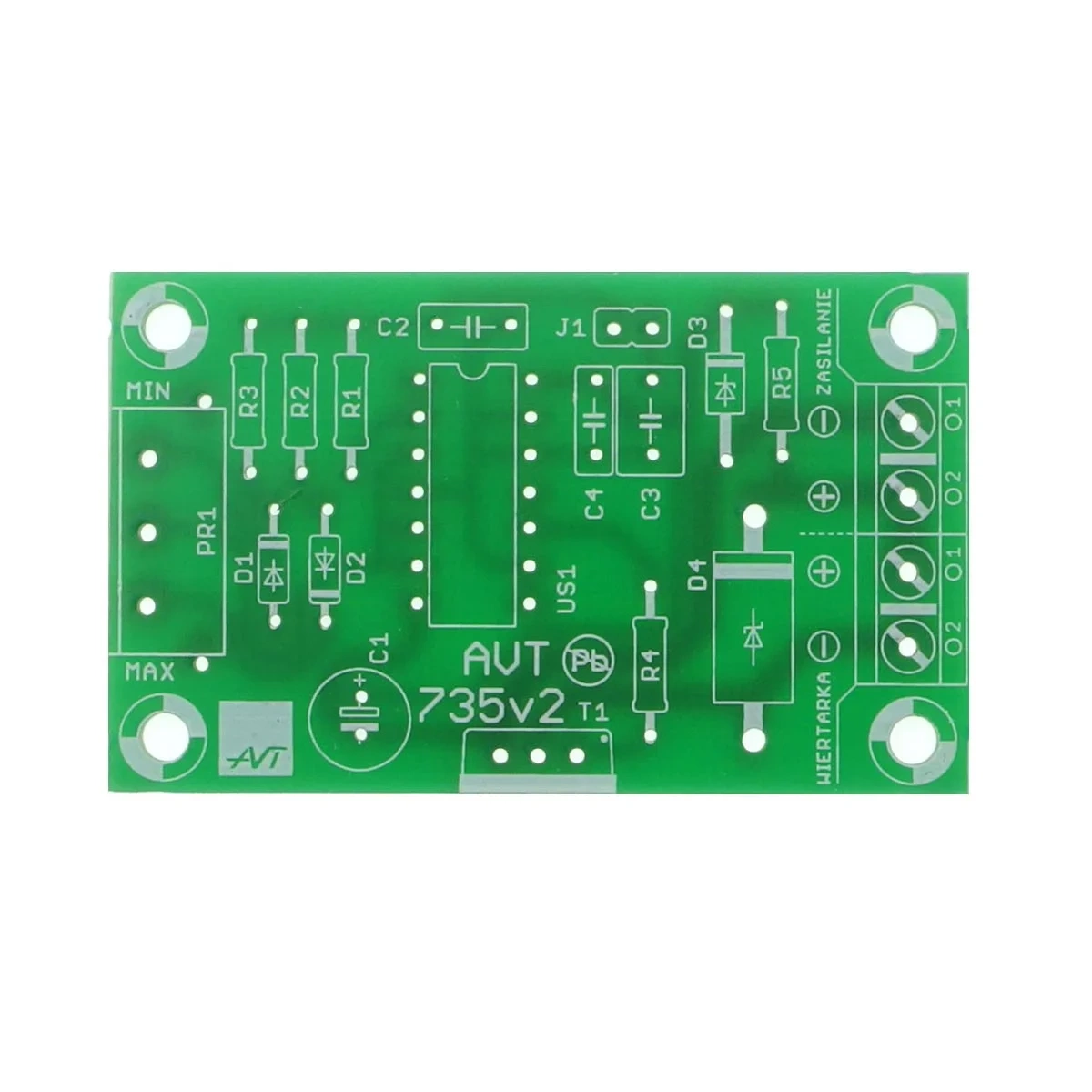

Impulsowy sterownik mocy do silników i żarówek - płytka PCB do AVT735
Płytka PCB do wykonania regulatora PWM włączanego między źródło zasilania DC a odbiornik.
Płynna regulacja mocy metodą PWM
AVT735 to prosty regulator impulsowy DC do sterowania mocą dostarczaną do odbiornika. Może pracować z silnikiem prądu stałego, np. wiertarki modelarskiej, albo z żarówką, której jasność ma być regulowana płynnie.
Potencjometr PR1 zmienia wypełnienie przebiegu PWM w szerokim zakresie, dzięki czemu średnia moc dostarczana do obciążenia zależy od ustawienia pokrętła. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Regulacja 1–99% potencjometr zmienia wypełnienie PWM i średnią moc odbiornika
MOSFET BUZ11 wyjście impulsowe do silnika DC lub żarówki, do 10 A z radiatorem
PCB 36×57 mm kompaktowa płytka do montażu w obudowie lub panelu sterującym
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna
AVT735
Regulator impulsowy DC z generatorem PWM na CMOS 4093, tranzystorem MOSFET i potencjometrem do płynnej regulacji mocy odbiornika.
| Kod projektu | AVT735 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | regulator mocy PWM DC |
| Zastosowanie | regulacja obrotów silnika DC lub jasności żarówki |
| Zakres zasilania | 6–25 V DC |
| Regulacja PWM | około 1–99% wypełnienia |
| Prąd wyjściowy | około 4 A, maksymalnie 10 A przy odpowiednim chłodzeniu tranzystora |
| Układ sterujący | CMOS 4093 |
| Element wykonawczy | BUZ11, STP55NF06 lub podobny MOSFET |
| Wymiary płytki PCB | 36×57 mm |
Wersja
AVT735 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1–R3, R5: 1 kΩ
- R4: 0 Ω
- PR1: potencjometr 100 kΩ
- C1: 100 µF
- C2: 22 nF
- C3: 470 nF
- C4: 100 nF
- D1, D2: 1N4148
- D3: dioda Zenera 12 V
- D4: 1N5822
- US1: CMOS 4093 + podstawka
- T1: BUZ11, STP55NF06 lub podobny
- J1: szpilki goldpin + jumper
- Z1, Z2: złącze śrubowe
Notes
Regulator włącza się między źródło zasilania a odbiornik. Zasilacz lub akumulator musi mieć wydajność prądową odpowiednią do podłączonego silnika albo żarówki.
Zworka J1 dołącza kondensator C3 i obniża częstotliwość pracy generatora z około 700 Hz do około 25 Hz. Może to ograniczyć zakłócenia, ale w przypadku żarówki może spowodować widoczne migotanie.
AVT735 reguluje moc, a nie stabilizuje obrotów silnika. Prędkość silnika będzie zależeć również od obciążenia mechanicznego.
Przy obciążeniach indukcyjnych, szczególnie silnikach, dioda D4 chroni MOSFET przed impulsami napięcia powstającymi przy wyłączaniu prądu.
Uwaga: przy prądach kilku amperów wymagane są krótkie, grube przewody, pewne złącza, właściwa polaryzacja i zabezpieczenie przed zwarciem. Dla pracy z większym prądem należy zastosować radiator na tranzystorze T1 oraz przewody i zasilacz dobrane do obciążenia.
Film
Najczęściej zadawane pytania
Do czego można użyć AVT735?
Do regulacji obrotów silnika prądu stałego, np. wiertarki modelarskiej, albo do regulacji jasności żarówki zasilanej napięciem DC.
Czy AVT735 wymaga programowania?
Nie. Układ działa sprzętowo na bramkach CMOS 4093 i tranzystorze MOSFET.
Czy regulator stabilizuje obroty silnika?
Nie. AVT735 reguluje moc dostarczaną do silnika, dlatego obroty zależą także od obciążenia mechanicznego.
Jakie zasilanie jest potrzebne?
Układ pracuje z napięciem stałym 6–25 V DC z akumulatora albo zasilacza o odpowiedniej wydajności prądowej.
