Regulator mocy 230 VAC 5-95% z softstartem - zlutowany KIT AVT 1860
- Regulacja mocy odbiornika 230 VAC do 4 kW z miękkim startem i triakiem na radiatorze. AVT1860 C to zlutowany układ do obudowy i montażu przez osobę z kwalifikacjami.
Regulator mocy 230 VAC z softstartem - zlutowany AVT1860
Zlutowany regulator mocy 230 VAC do integracji z odbiornikiem sieciowym, radiatorem, bezpiecznikiem i obudową.
Zlutowany regulator mocy 230 VAC do odbiorników dużej mocy

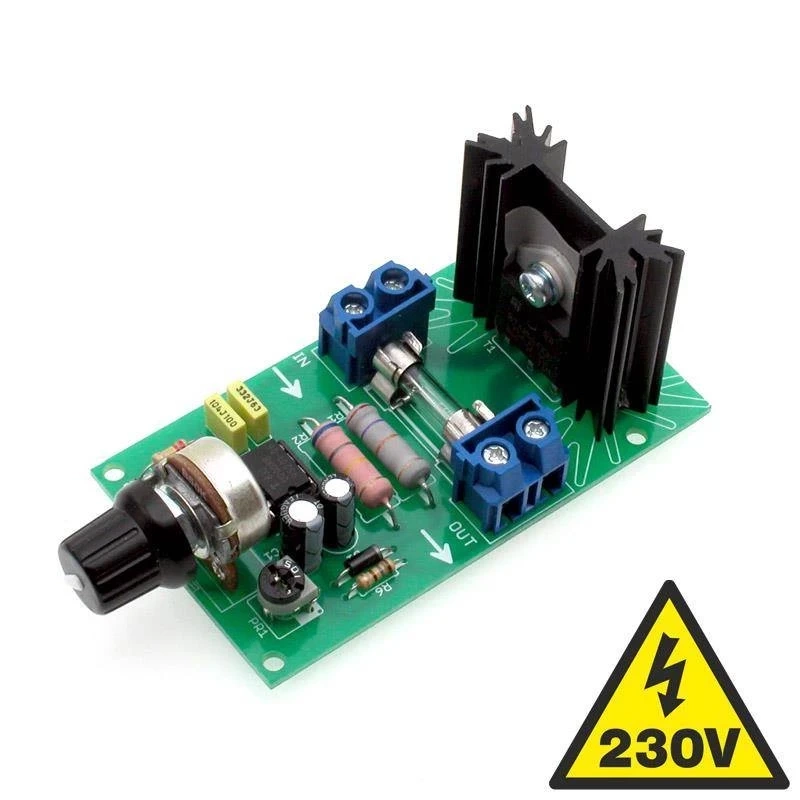

AVT1860 C to zlutowany regulator mocy z układem U2008 i triakiem BTA26-600 na radiatorze. Umożliwia płynną regulację mocy odbiornika 230 VAC w zakresie 5-95%, z funkcją miękkiego startu i detekcją przeciążenia.
Układ nadaje się do silników komutatorowych, grzałek i żarówek włóknowych. Wersja C wymaga montażu w wentylowanej obudowie, właściwego bezpiecznika, przewodów dobranych do obciążenia i podłączenia przez osobę z kwalifikacjami. To zlutowany układ do integracji, a nie kompletne gotowe urządzenie instalacyjne.
Karta techniczna
AVT1860
Zlutowany regulator mocy odbiorników 230 VAC z triakiem BTA26-600, miękkim startem i układem U2008.
| Kod projektu | AVT1860 |
| Wersja | C – zlutowany układ |
| Funkcja | fazowa regulacja mocy odbiorników 230 VAC |
| Zakres regulacji | 5-95% |
| Maksymalne obciążenie | 4 kW |
| Zasilanie | 230 VAC |
| Element wykonawczy | triak BTA26-600 na radiatorze |
| Układ sterujący | U2008 |
| Funkcje układu | miękki start, detekcja przeciążenia, stabilizacja obrotów |
| Typowe odbiorniki | silniki komutatorowe, grzałki, żarówki włóknowe |
| Płytka PCB | 79×44 mm |
Wersja
AVT1860 C – zlutowany układ. Wersja zawiera zmontowany regulator mocy z układem U2008, triakiem BTA26-600, radiatorem, potencjometrem 50 kΩ/A, potencjometrem montażowym 1 MΩ, diodą 1N4007, bezpiecznikiem, kondensatorami, rezystorami i elementami montażowymi. Układ wymaga wentylowanej obudowy, właściwego bezpiecznika i bezpiecznego podłączenia odbiornika.
Notes
PR1 ustala maksymalny kąt załączenia triaka, czyli minimalne napięcie i prąd dostarczane do obciążenia.
Przy dużych mocach trzeba pogrubić ścieżki doprowadzające masę i prąd obciążenia do triaka albo zamontować triak poza płytką na radiatorze.
Bezpiecznik FUSE należy dobrać do rzeczywistego obciążenia i sposobu montażu regulatora.
Regulator nie nadaje się do silników DC, trójfazowych, indukcyjnych ani innych bezkomutatorowych silników AC.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1860 C to zlutowany regulator mocy z U2008, triakiem BTA26-600, radiatorem, potencjometrami, bezpiecznikiem i elementami regulacji fazowej.
Nie. To zlutowany układ do montażu w obudowie. Wymaga dobranego bezpiecznika, przewodów, chłodzenia i podłączenia przez osobę z kwalifikacjami.
Do silników komutatorowych 230 VAC, grzałek i żarówek włóknowych, przy zachowaniu parametrów prądowych oraz odpowiedniego chłodzenia.
Nie. Układ nie jest przeznaczony do silników indukcyjnych, trójfazowych, bezkomutatorowych AC ani silników DC.
Nie. Wszystkie regulacje i zmiany montażowe należy wykonywać po odłączeniu układu od sieci.
