Regulator mocy 230 VAC 5-95% z softstartem - PCB do projektu AVT 1860
- Regulator mocy 230 VAC płynnie steruje silnikiem komutatorowym, grzałką lub żarówką w zakresie 5-95%. AVT1860 A zawiera PCB; elementy kompletujesz osobno.
Regulator mocy 230 VAC z softstartem - płytka PCB do AVT1860

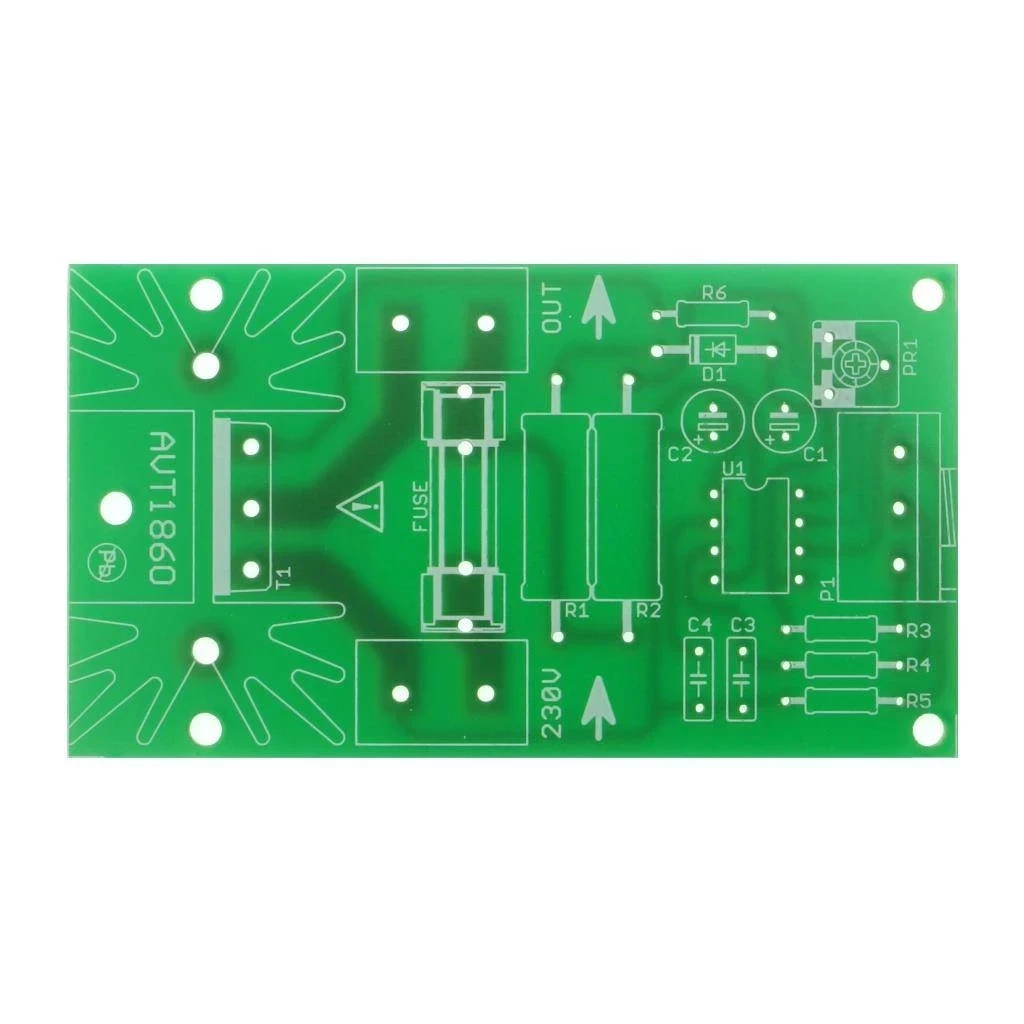

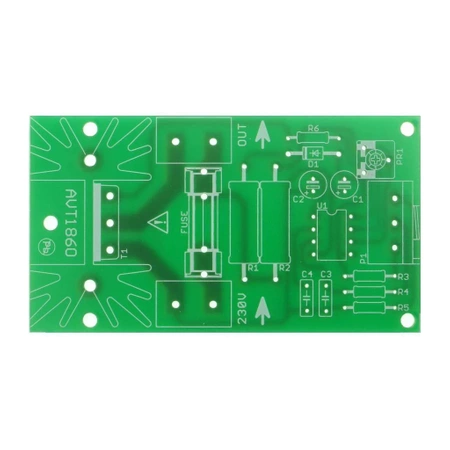

Płytka PCB do wykonania wzmocnionego regulatora mocy 230 VAC z triakiem BTA26-600, miękkim startem i regulacją 5-95%.
Regulacja mocy silników komutatorowych, grzałek i żarówek
AVT1860 umożliwia fazową regulację mocy odbiorników zasilanych z sieci 230 VAC. Układ sprawdza się przy silnikach komutatorowych, takich jak wiertarka, wyrzynarka czy szlifierka kątowa, a także przy grzałkach i żarówkach włóknowych.
Regulacja odbywa się w zakresie 5-95%, a układ U2008 zapewnia miękki start, detekcję przeciążenia i stabilizację pracy silnika. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT1860
Regulator mocy odbiorników 230 VAC z triakiem BTA26-600, miękkim startem i układem U2008.
| Kod projektu | AVT1860 |
| Wersja | A – płytka PCB |
| Funkcja | fazowa regulacja mocy odbiorników 230 VAC |
| Zakres regulacji | 5-95% |
| Maksymalne obciążenie | 4 kW |
| Zasilanie | 230 VAC |
| Element wykonawczy | triak BTA26-600 na radiatorze |
| Układ sterujący | U2008 |
| Funkcje układu | miękki start, detekcja przeciążenia, stabilizacja obrotów |
| Typowe odbiorniki | silniki komutatorowe, grzałki, żarówki włóknowe |
| Płytka PCB | 79×44 mm |
Wersja
AVT1860 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1860. Elementy elektroniczne, triak, radiator, potencjometry, bezpiecznik i elementy montażowe trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1: 27 kΩ / 2 W
- R2: 680 kΩ / 2 W
- R3: 15 kΩ
- R4: 47 kΩ
- R5: 220 kΩ
- R6: 180 Ω
- PR1: potencjometr montażowy 1 MΩ
- P1: potencjometr 50 kΩ / A
- C1: 100 µF / 25 V
- C2: 4,7 µF
- C3: 100 nF
- C4: 3,3 nF
- D1: 1N4007
- U1: U2008
- TR1: BTA26/600
- B1: bezpiecznik
- radiator i elementy montażowe
Notes
PR1 ustala maksymalny kąt załączenia triaka, czyli minimalne napięcie i prąd dostarczane do obciążenia.
Przy dużych mocach trzeba pogrubić ścieżki doprowadzające masę i prąd obciążenia do triaka albo zamontować triak poza płytką na radiatorze.
Bezpiecznik FUSE należy dobrać do rzeczywistego obciążenia i sposobu montażu regulatora.
Regulator nie nadaje się do silników DC, trójfazowych, indukcyjnych ani innych bezkomutatorowych silników AC.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1860 A zawiera samą płytkę PCB. Elementy elektroniczne, triak, radiator, potencjometry, bezpiecznik i elementy montażowe trzeba skompletować osobno.
Do silników komutatorowych 230 VAC, grzałek i żarówek włóknowych, przy zachowaniu parametrów prądowych oraz odpowiedniego chłodzenia.
Nie. Układ nie jest przeznaczony do silników indukcyjnych, trójfazowych, bezkomutatorowych AC ani silników DC.
Tak. Triak BTA26-600 pracuje z radiatorem, a przy dużych mocach trzeba zadbać o chłodzenie i odpowiedni montaż prądowy.
Nie. Wszystkie regulacje i zmiany montażowe należy wykonywać po odłączeniu układu od sieci.
