Regulator mocy 230 VAC 2,5 kW - zlutowany KIT AVT 1007/2
- Regulator AVT1007/2 to zlutowany układ do płynnej regulacji mocy obciążeń 230 VAC do 2,5 kW. Wersja C wymaga montażu w obudowie lub własnym projekcie.

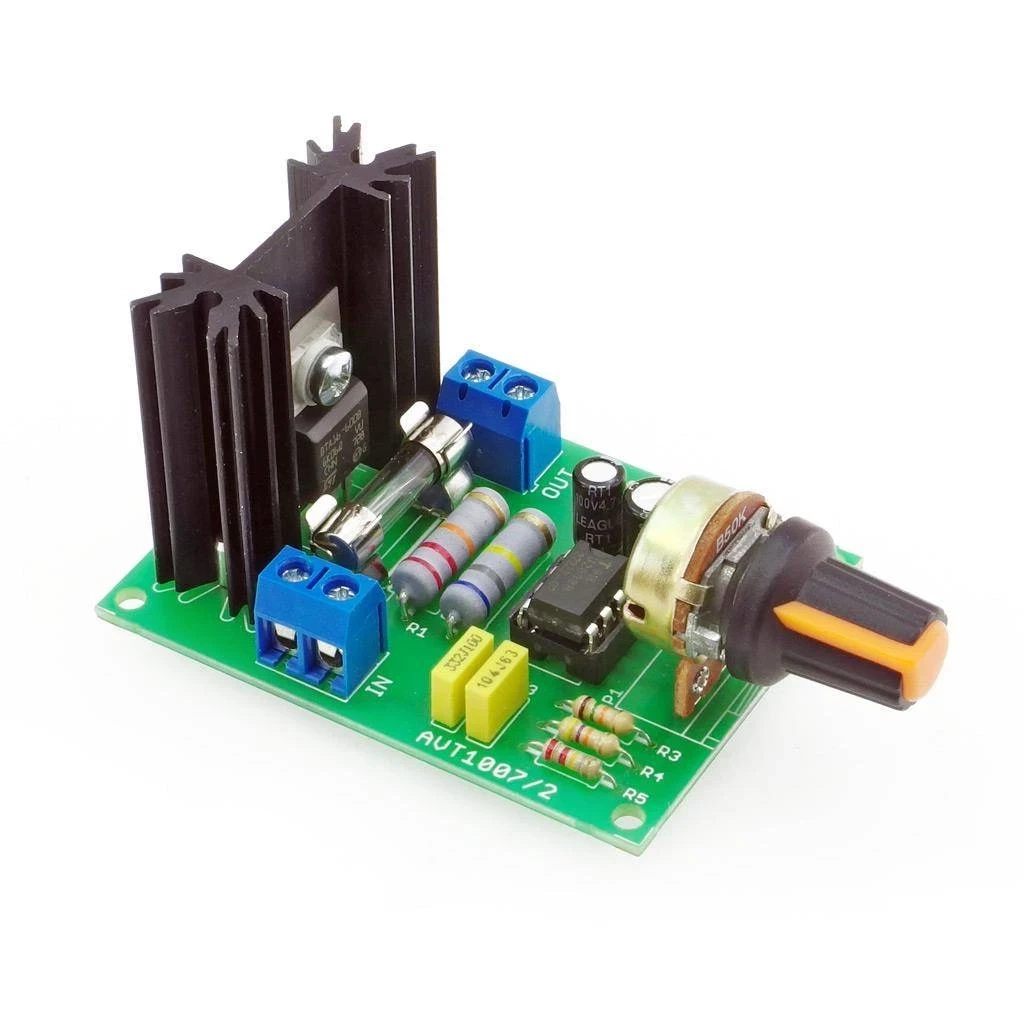

Regulator mocy 230 VAC 2,5 kW - zlutowany AVT1007/2
Zlutowany układ do płynnej regulacji mocy obciążeń sieciowych 230 VAC, przeznaczony do montażu w obudowie, urządzeniu lub własnym projekcie.
Zlutowany regulator mocy do integracji z urządzeniem
Regulator AVT1007/2 umożliwia płynną zmianę mocy dostarczanej do obciążenia sieciowego w zakresie 0...100%. Układ pracuje z napięciem 230 VAC i pozwala sterować obciążeniem do 12 A, czyli do około 2,5 kW.
Sprawdza się przy regulacji prędkości silników komutatorowych, mocy grzałek oraz natężenia światła tradycyjnych żarówek i halogenów. Wersja C to zlutowany układ, który należy zamontować i zabezpieczyć zgodnie z wymaganiami docelowej aplikacji.
Karta techniczna
AVT1007/2
Zlutowany regulator fazowy do płynnej regulacji mocy obciążeń 230 VAC, z funkcją miękkiego startu i sterowaniem opartym na układzie U2008.
| Wersja | C – zlutowany układ |
| Zastosowanie | regulacja mocy obciążeń 230 VAC |
| Napięcie zasilania | 230 VAC |
| Zakres regulacji | 0...100% |
| Maksymalne obciążenie | 230 VAC / 12 A, do około 2,5 kW |
| Funkcje | płynna regulacja mocy, miękki start, niski poziom zakłóceń |
| Element wykonawczy | triak BTA16/600 |
| Płytka PCB | 45×60 mm |
Wersja C – zlutowany układ
AVT1007/2 C to zlutowany układ regulatora mocy. Nie jest samodzielnym gotowym urządzeniem; wymaga montażu w odpowiedniej obudowie, poprawnego podłączenia i zabezpieczenia w docelowym urządzeniu lub własnym projekcie.
Notes
Układ jest przeznaczony do regulacji silników komutatorowych zasilanych z sieci 230 VAC. Nie nadaje się do silników prądu stałego, silników trójfazowych ani silników indukcyjnych.
Przy pracy z obciążeniem dużej mocy triak wymaga odpowiedniego radiatora. Montaż układu w urządzeniu musi zapewniać ochronę przed dotknięciem elementów pod napięciem.
Regulator można wykorzystać także do sterowania mocą grzałek lub do regulacji jasności tradycyjnych żarówek włókowych. Nie stosować go do źródeł światła i urządzeń, które nie są przystosowane do regulacji fazowej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Nie. Wersja C to zlutowany układ do montażu w obudowie, urządzeniu lub własnym projekcie. Wymaga prawidłowego podłączenia i zabezpieczenia przed dostępem do części pod napięciem.
Do płynnej regulacji mocy wybranych obciążeń 230 VAC, m.in. silników komutatorowych, grzałek oraz tradycyjnych żarówek i halogenów.
Nie. Regulator nie jest przeznaczony do silników indukcyjnych, trójfazowych ani silników prądu stałego.
