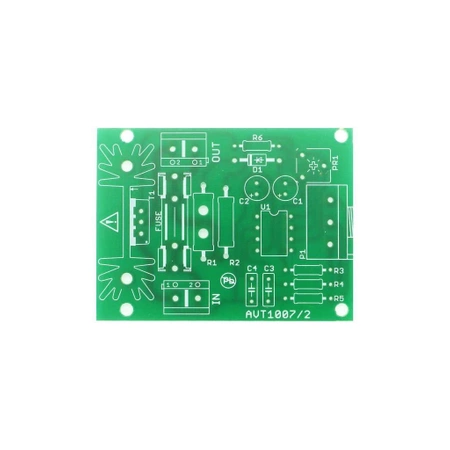

Regulator mocy 230 VAC 2,5 kW - PCB do projektu AVT 1007/2
- Regulator AVT1007/2 pozwala płynnie sterować mocą obciążeń 230 VAC do 2,5 kW. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Regulator mocy 230 VAC 2,5 kW - sterownik mocy AVT1007/2
Pozwala płynnie regulować moc obciążeń sieciowych 230 VAC, takich jak silniki komutatorowe, grzałki i tradycyjne oświetlenie żarowe.
Płynna regulacja mocy obciążeń 230 VAC
Regulator AVT1007/2 umożliwia płynną zmianę mocy dostarczanej do obciążenia sieciowego w zakresie 0...100%. Układ pracuje z napięciem 230 VAC i pozwala sterować obciążeniem do 12 A, czyli do około 2,5 kW.
Sprawdza się przy regulacji prędkości silników komutatorowych, mocy grzałek oraz natężenia światła tradycyjnych żarówek i halogenów. Funkcja miękkiego startu ogranicza gwałtowne załączenie obciążenia, a sposób sterowania zmniejsza poziom zakłóceń podczas pracy.
Karta techniczna
AVT1007/2
Regulator fazowy do płynnej regulacji mocy obciążeń 230 VAC, z funkcją miękkiego startu i sterowaniem opartym na układzie U2008.
| Wersja | A – płytka drukowana PCB |
| Zastosowanie | regulacja mocy obciążeń 230 VAC |
| Napięcie zasilania | 230 VAC |
| Zakres regulacji | 0...100% |
| Maksymalne obciążenie | 230 VAC / 12 A, do około 2,5 kW |
| Funkcje | płynna regulacja mocy, miękki start, niski poziom zakłóceń |
| Element wykonawczy | triak BTA16/600 |
| Płytka PCB | 45×60 mm |

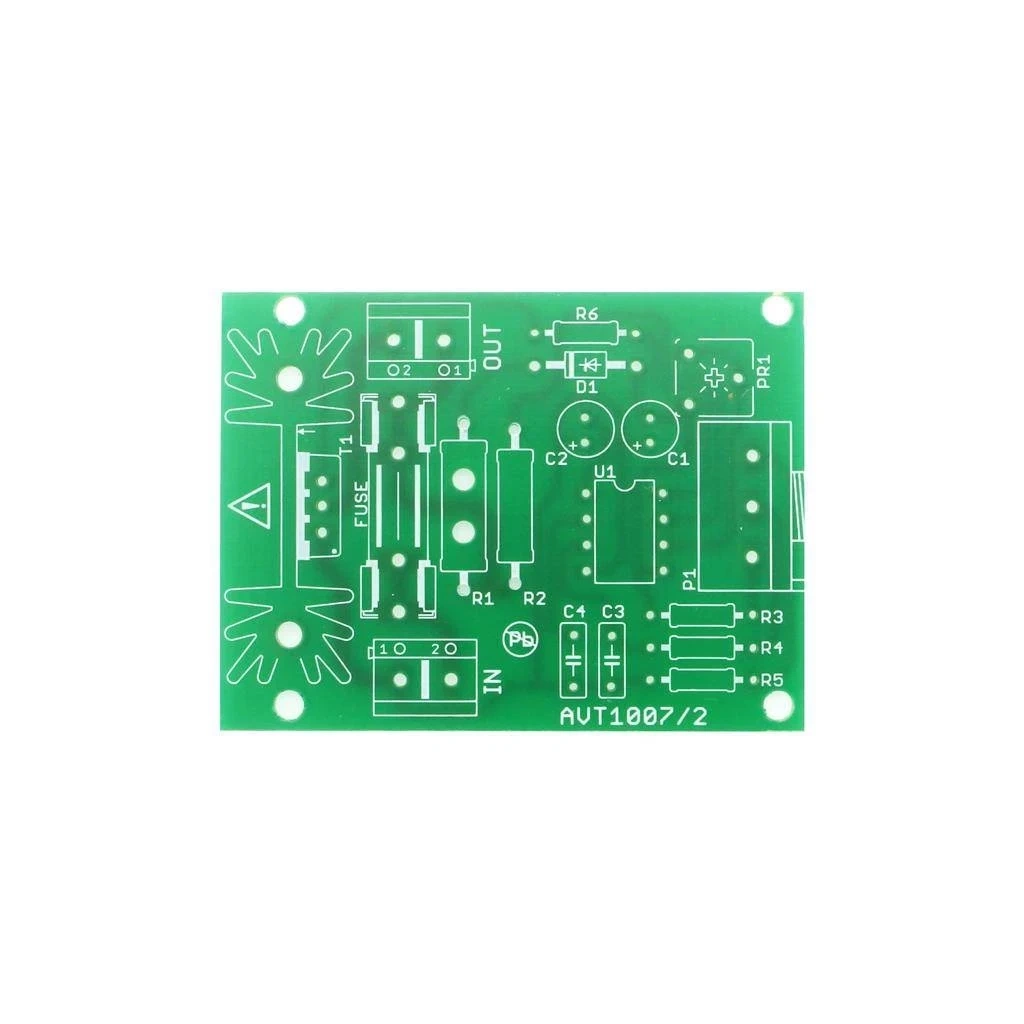

Wersja A – płytka PCB i wykaz elementów
AVT1007/2 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
| P1 | potencjometr 50 kΩ |
| P2 | potencjometr montażowy 1 MΩ |
| R1 | 22 kΩ / 3 W |
| R2 | 680 kΩ / 3 W |
| R3 | 15 kΩ |
| R4 | 47 kΩ |
| R5 | 220 kΩ |
| R6 | 180 Ω |
| C1 | 100 µF |
| C2 | 4,7 µF |
| C3 | 100 nF |
| C4 | 3,3 nF |
| D1 | 1N4007 |
| U1 | U2008 + podstawka |
| Q1 | BTA16 |
| FUSE | bezpiecznik |
| Złącza | złącza śrubowe |
| Pozostałe | radiator + elementy montażowe |
Notes
Układ jest przeznaczony do regulacji silników komutatorowych zasilanych z sieci 230 VAC. Nie nadaje się do silników prądu stałego, silników trójfazowych ani silników indukcyjnych.
Przy pracy z obciążeniem dużej mocy triak wymaga odpowiedniego radiatora. W obwodach prądowych należy zadbać o prawidłowe prowadzenie połączeń i przekroje ścieżek oraz przewodów.
Regulator można wykorzystać także do sterowania mocą grzałek lub do regulacji jasności tradycyjnych żarówek włókowych. Nie stosować go do źródeł światła i urządzeń, które nie są przystosowane do regulacji fazowej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Nie. Wersja A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy. Jeśli chcesz otrzymać komplet do lutowania, wybierz wersję B – zestaw KIT z płytką PCB i elementami do samodzielnego montażu.
Do płynnej regulacji mocy wybranych obciążeń 230 VAC, m.in. silników komutatorowych, grzałek oraz tradycyjnych żarówek i halogenów.
Nie. Regulator nie jest przeznaczony do silników indukcyjnych, trójfazowych ani silników prądu stałego.
