Regulator mocy 230 V do żarówek i grzałek - zlutowany KIT AVT 2210
- Zlutowany regulator mocy 230 V do sterowania żarówką, grzałką lub silnikiem komutatorowym. AVT2210 C to układ do bezpiecznej integracji.
Regulator mocy 230 V do żarówek i grzałek - zlutowany AVT2210
Zlutowany regulator fazowy 230 V do bezpiecznej integracji z żarówką tradycyjną, grzałką lub silnikiem komutatorowym.

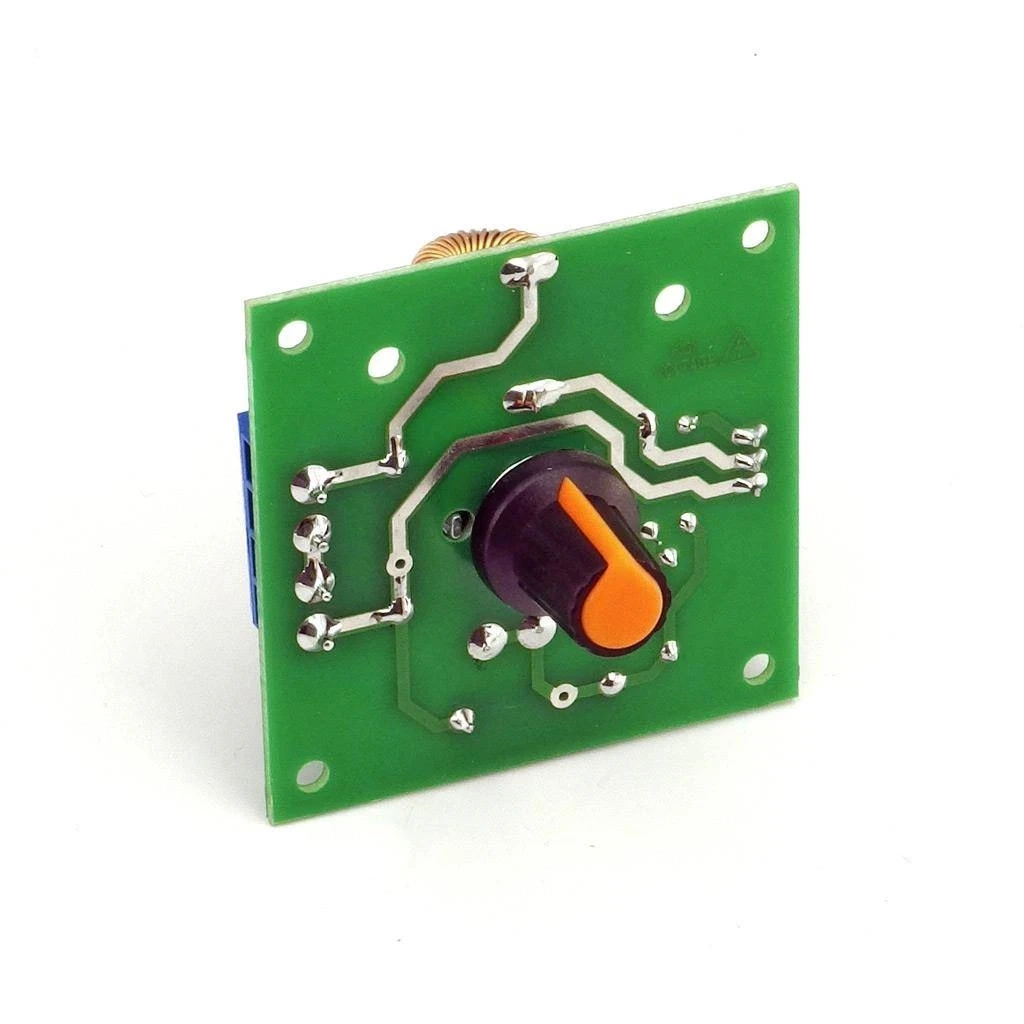

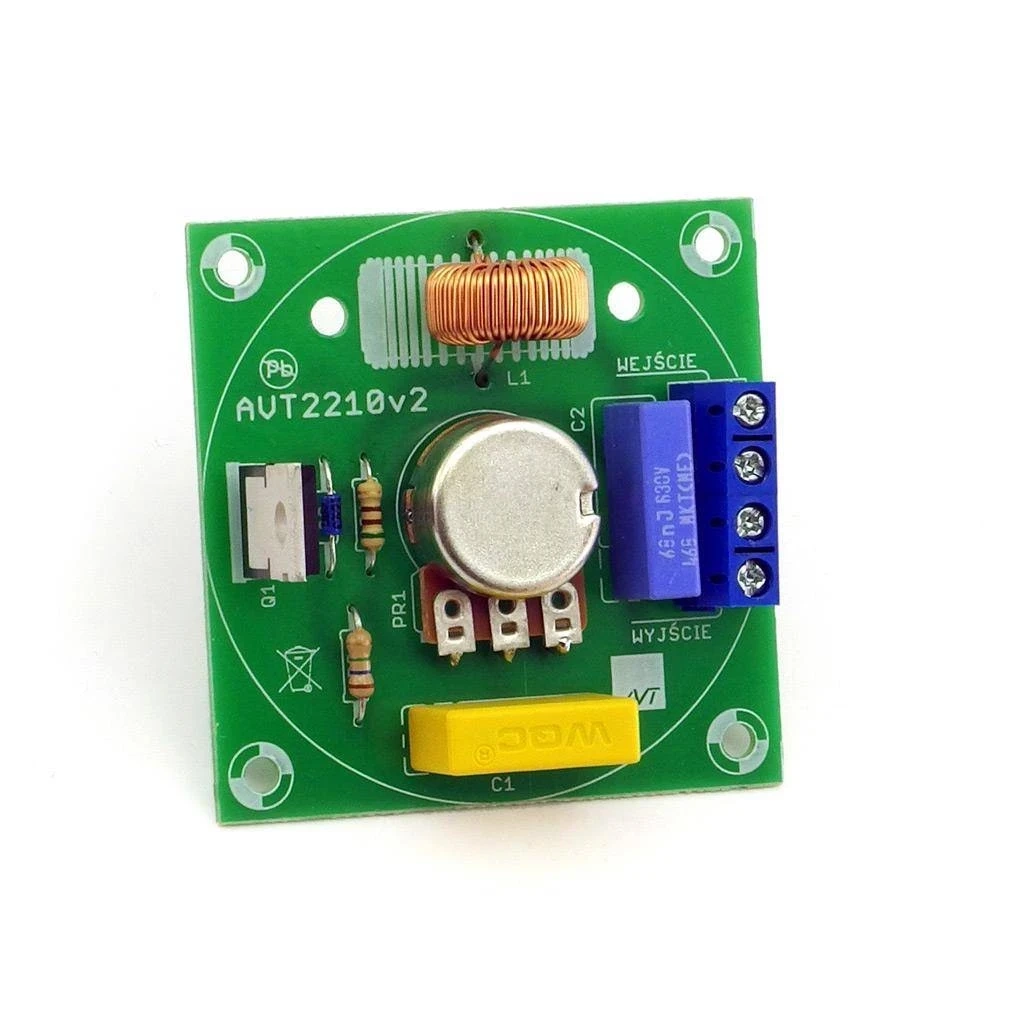

Zlutowany regulator mocy do odbiorników 230 V
AVT2210 C to zlutowany regulator fazowy do płynnej regulacji mocy wybranych odbiorników sieciowych. Układ może sterować żarówkami tradycyjnymi, grzałkami oraz silnikami komutatorowymi, o ile sposób podłączenia i parametry obciążenia są zgodne z wymaganiami pracy regulatora.
Triak włącza obciążenie z regulowanym opóźnieniem względem przejścia napięcia sieci przez zero, a filtr z dławikiem i kondensatorem ogranicza zakłócenia. Wersja C wymaga poprawnego podłączenia wejścia, wyjścia, potencjometru, obciążenia, przewodów ochronnych i bezpiecznej obudowy. To zlutowany układ do integracji, a nie samodzielne gotowe urządzenie instalacyjne.
Karta techniczna
AVT2210
Zlutowany regulator mocy 230 V do płynnego sterowania żarówkami tradycyjnymi, grzałkami i silnikami komutatorowymi.
| Kod projektu | AVT2210 |
| Wersja | C – zlutowany układ |
| Funkcja | regulator mocy odbiorników 230 V AC |
| Metoda regulacji | regulacja fazowa triakiem |
| Zasilanie | 230 V AC |
| Maksymalne obciążenie | 2,5 kW |
| Typowe odbiorniki | żarówki tradycyjne, grzałki, silniki komutatorowe |
| Element wykonawczy | triak BT136 lub podobny |
| Element wyzwalający | diak |
| Potencjometr regulacji | 500 kΩ |
| Ograniczanie zakłóceń | dławik i kondensator 68-100 nF / 400 V |
| Płytka PCB | 55×55 mm |
Wersja
AVT2210 C – zlutowany układ. Wersja zawiera zmontowany regulator przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, przewodów, bezpiecznika, potencjometru w bezpiecznym wykonaniu i poprawnego podłączenia odbiornika.
Regulator nadaje się do żarówek tradycyjnych, grzałek i silników komutatorowych. Nie należy zakładać zgodności ze wszystkimi nowoczesnymi źródłami LED ani zasilaczami impulsowymi.
Przy maksymalnych obciążeniach trzeba uwzględnić chłodzenie triaka, przekroje przewodów oraz zabezpieczenie nadprądowe.
Praca z napięciem 230 V AC wymaga izolowanej obudowy, zabezpieczenia przewodów, bezpiecznika i zachowania odstępów izolacyjnych.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2210 C to zlutowany regulator przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Nie. To zlutowany układ do integracji. Wymaga obudowy, okablowania, bezpiecznika i bezpiecznego montażu.
Do regulacji mocy odbiorników 230 V AC, takich jak żarówki tradycyjne, grzałki i silniki komutatorowe.
Nie należy tego zakładać. Projekt jest przeznaczony głównie do żarówek tradycyjnych i typowych obciążeń regulowanych fazowo.
Nie. Podczas pracy występuje napięcie 230 V AC. Układ musi być zamknięty w izolowanej obudowie.
