Regulator mocy 230 V do żarówek i grzałek - PCB do projektu AVT 2210
- Regulator fazowy 230 V pozwala sterować mocą żarówek, grzałek i silników komutatorowych. Wersja A zawiera PCB do AVT2210; elementy kompletujesz osobno.

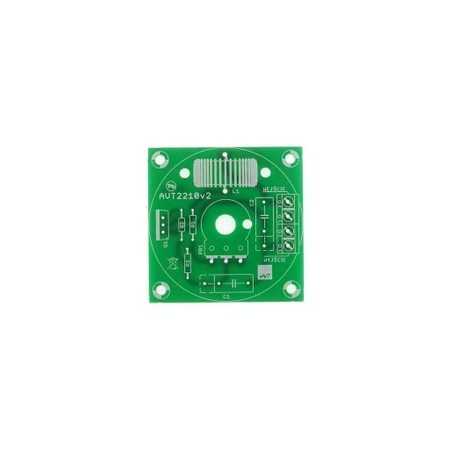

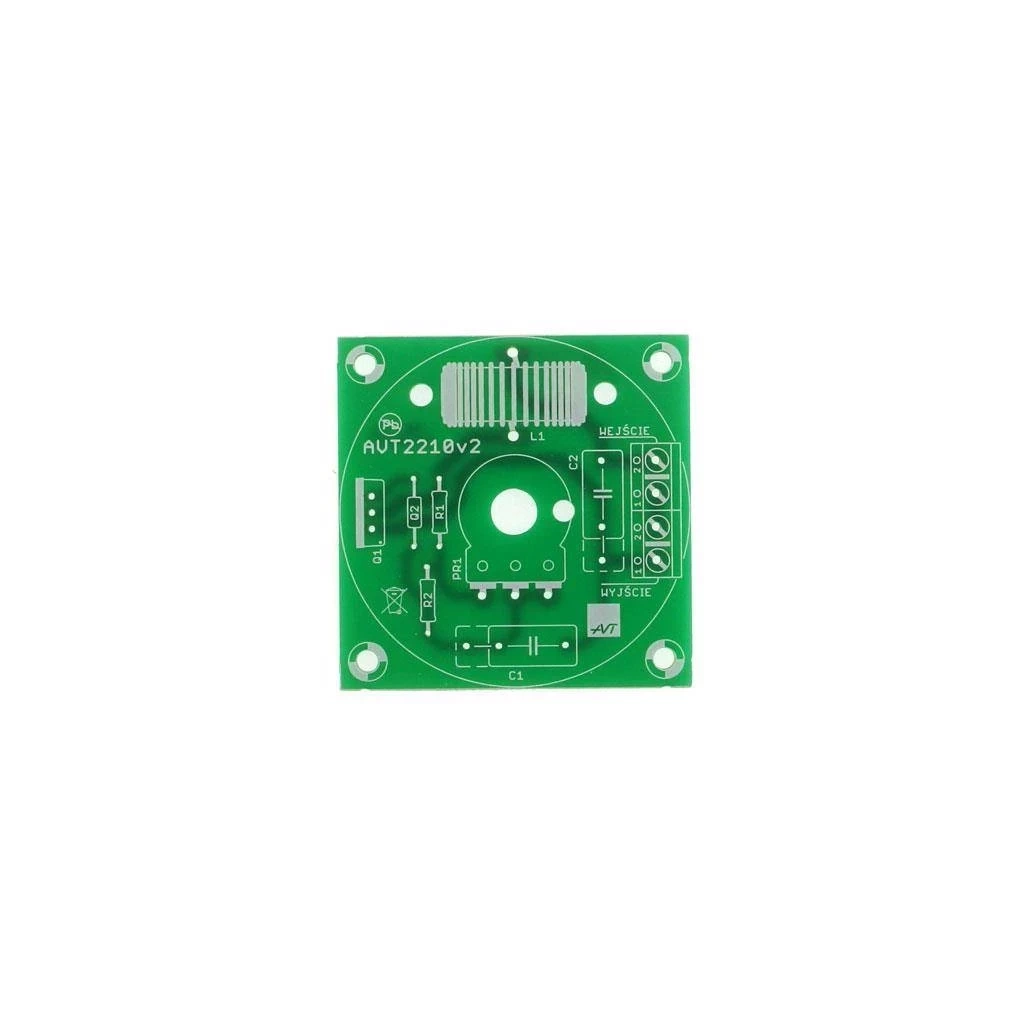

Regulator mocy 230 V do żarówek i grzałek - płytka PCB do AVT2210
Płytka PCB do wykonania prostego regulatora fazowego 230 V do żarówek tradycyjnych, grzałek i silników komutatorowych.
Prosty regulator fazowy do obciążeń sieciowych
AVT2210 pozwala wykonać nieskomplikowany regulator mocy do odbiorników zasilanych z sieci 230 V. Układ może pracować jako ściemniacz do żarówek tradycyjnych, regulator mocy grzałek albo regulator obrotów silników komutatorowych, na przykład stosowanych w odkurzaczach.
Regulacja odbywa się metodą fazową. Potencjometr zmienia moment włączenia triaka w każdej połówce sinusoidy, dzięki czemu do obciążenia trafia mniejsza albo większa część energii. Dławik i kondensator ograniczają zakłócenia powstające podczas pracy regulatora. Wersja A zawiera samą płytkę PCB; elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Karta techniczna
AVT2210
Najprostszy regulator mocy 230 V do płynnego sterowania żarówkami tradycyjnymi, grzałkami i silnikami komutatorowymi.
| Kod projektu | AVT2210 |
| Wersja | A – płytka PCB |
| Funkcja | regulator mocy odbiorników 230 V AC |
| Metoda regulacji | regulacja fazowa triakiem |
| Zasilanie | 230 V AC |
| Maksymalne obciążenie | 2,5 kW |
| Typowe odbiorniki | żarówki tradycyjne, grzałki, silniki komutatorowe |
| Element wykonawczy | triak BT136 lub podobny |
| Element wyzwalający | diak |
| Potencjometr regulacji | 500 kΩ |
| Ograniczanie zakłóceń | dławik i kondensator 68-100 nF / 400 V |
| Płytka PCB | 55×55 mm |
Wersja
AVT2210 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 510 Ω
- R2: 1,6 MΩ
- PR1: potencjometr 500 kΩ
- C1: 100 nF / 250 V
- C2: 68-100 nF / 400 V
- Q1: triak BT136 lub podobny
- Q2: diak
- L1: dławik
- WEJŚCIE, WYJŚCIE: ARK2
Notes
Regulator nadaje się do żarówek tradycyjnych, grzałek i silników komutatorowych. Nie należy zakładać zgodności ze wszystkimi nowoczesnymi źródłami LED ani zasilaczami impulsowymi.
Dławik L1 wykonuje się przez nawinięcie 18 zwojów izolowanego przewodu 1 mm² na rdzeniu toroidalnym.
Starannie zmontowany układ nie wymaga uruchamiania; ewentualną czynnością regulacyjną może być dobór wartości R2.
Praca z napięciem 230 V AC wymaga izolowanej obudowy, zabezpieczenia przewodów, bezpiecznika i zachowania odstępów izolacyjnych.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2210 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Do regulacji mocy odbiorników 230 V AC, takich jak żarówki tradycyjne, grzałki i silniki komutatorowe.
Nie należy tego zakładać. Projekt jest przeznaczony głównie do żarówek tradycyjnych i typowych obciążeń regulowanych fazowo.
Maksymalne obciążenie określono na 2,5 kW, przy zachowaniu odpowiedniego montażu, zabezpieczeń i warunków chłodzenia.
Nie. Podczas pracy występuje napięcie 230 V AC. Montaż i podłączenie wymagają kwalifikacji oraz izolowanej obudowy.
