Regulator dwustanowy - termostat i czujnik oświetlenia - zlutowany KIT AVT 745
- Uniwersalny regulator dwustanowy działa jako termostat lub czujnik oświetlenia z wyjściem przekaźnikowym i MOSFET-em. AVT745 C to zlutowany układ do integracji w automatyce i sterowaniu.
Uniwersalny regulator dwustanowy - zlutowany układ AVT745
Zlutowany regulator progowy do pracy jako termostat, czujnik oświetlenia albo wyłącznik zmierzchowy.
Zlutowany moduł do sterowania temperaturą lub oświetleniem

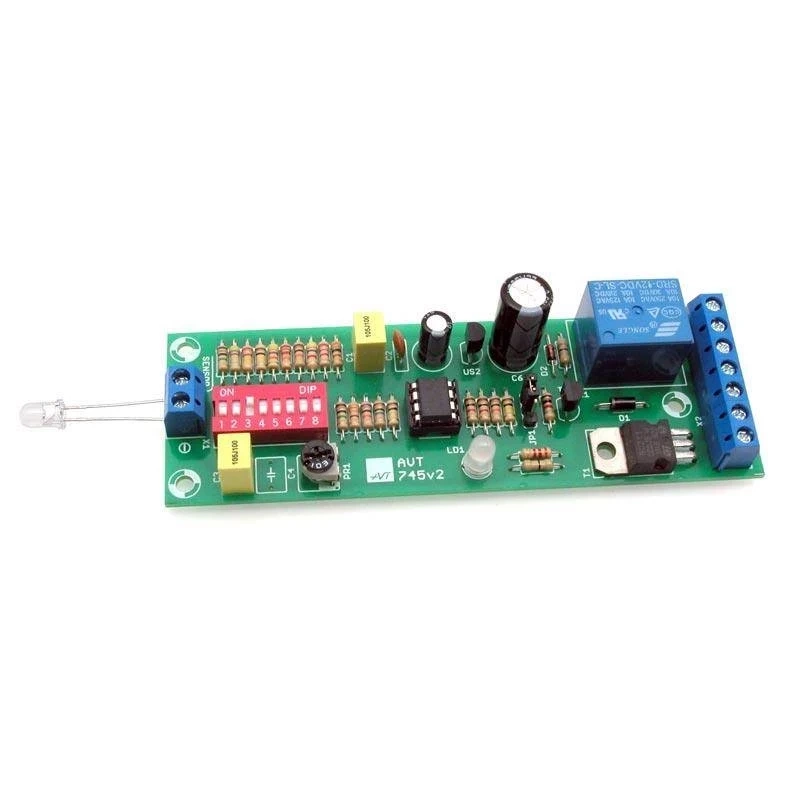

AVT745 C to zlutowany regulator dwustanowy do integracji w układach automatyki. Po podłączeniu odpowiedniego czujnika może działać jako termostat, czujnik oświetlenia albo wyłącznik zmierzchowy.

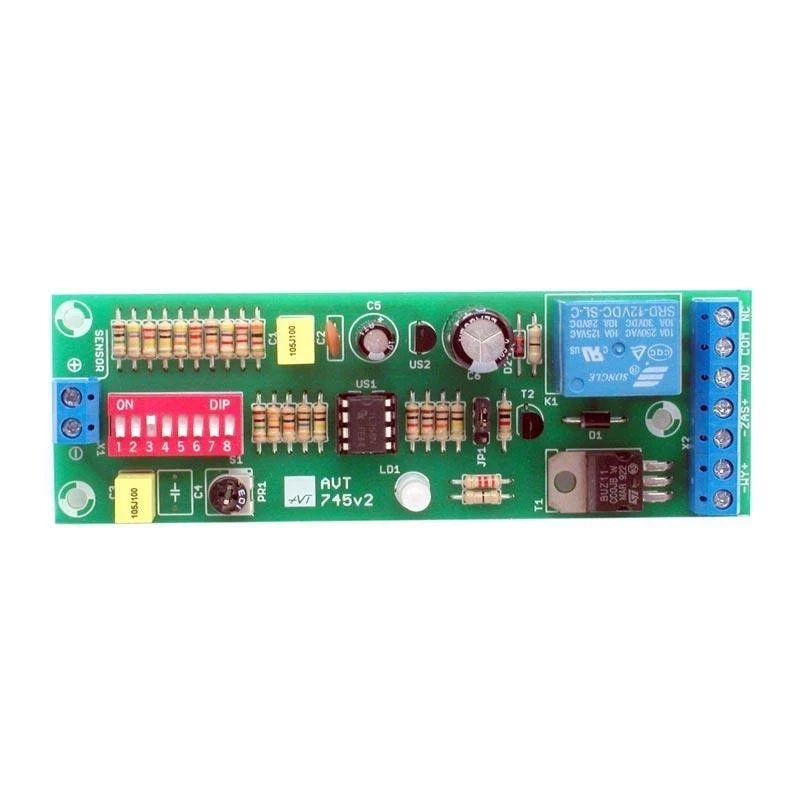

Regulowany próg, programator DIP SWITCH, dwukolorowa LED oraz dwa obwody wyjściowe ułatwiają dopasowanie modułu do konkretnego zadania. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, konfiguracji czujnika i montażu w obudowie lub aplikacji sterującej.
Karta techniczna
AVT745
Zlutowany uniwersalny regulator dwustanowy z LM358, regulacją progu, przełącznikiem DIP SWITCH, wyjściem przekaźnikowym, MOSFET-em i dwukolorową LED.
| Kod projektu | AVT745 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | uniwersalny regulator dwustanowy |
| Tryby pracy | termostat, czujnik oświetlenia, wyłącznik zmierzchowy |
| Podstawowe czujniki | termistor 22 kΩ lub fototranzystor |
| Dopasowanie czujnika | programator DIP SWITCH 8 |
| Wyjścia | przekaźnikowe oraz tranzystor MOSFET |
| Sygnalizacja | dwukolorowa dioda LED |
| Zasilanie | 9 VAC lub 12 VDC |
| Wymiary płytki PCB | 117×38 mm |
Wersja
AVT745 C – zlutowany układ. Wersja zawiera zmontowany uniwersalny regulator dwustanowy przeznaczony do poprawnego podłączenia, konfiguracji czujnika, zabezpieczenia i integracji w urządzeniu, obudowie lub układzie automatyki.
Notes
AVT745 C wymaga podłączenia zasilania 9 VAC lub 12 VDC oraz odpowiedniego czujnika do złącza SENSOR.
Do pracy jako termostat można użyć termistora 22 kΩ. Do pracy jako czujnik oświetlenia lub wyłącznik zmierzchowy należy podłączyć fototranzystor z zachowaniem biegunowości.
DIP SWITCH S1 i potencjometr PR1 pozwalają dobrać punkt przełączenia do zastosowanego czujnika oraz warunków pracy.
Obudowa i sposób prowadzenia przewodów powinny zabezpieczać układ przed zwarciem, wilgocią, przypadkowym dotknięciem oraz naprężeniami na złączach.
Uwaga: AVT745 C nie jest samodzielnym gotowym urządzeniem automatyki. To zlutowany moduł do poprawnego podłączenia i zabezpieczenia. Obciążenie sterowane przekaźnikiem lub MOSFET-em musi być dobrane do docelowej aplikacji i wykonane z zachowaniem zasad bezpieczeństwa.
Najczęściej zadawane pytania
AVT745 C to zlutowany regulator dwustanowy. Wymaga podłączenia zasilania, czujnika, obciążenia oraz montażu w docelowej obudowie lub aplikacji.
Do sterowania zależnego od temperatury lub oświetlenia, na przykład jako termostat, wyłącznik zmierzchowy albo regulator progowy w układzie automatyki.
Nie. Wersja C jest zlutowanym modułem elektronicznym do integracji z czujnikiem, zasilaniem, obciążeniem i obudową.
Nie. Układ działa analogowo i nie zawiera mikrokontrolera.
AVT745 pracuje z napięciem 9 VAC albo 12 VDC.
