Co zawiera wersja AVT745 A?
AVT745 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Regulator dwustanowy - termostat i czujnik oświetlenia - PCB do projektu AVT 745
- Uniwersalny regulator dwustanowy działa jako termostat lub czujnik oświetlenia i steruje przekaźnikiem albo MOSFET-em. AVT745 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Uniwersalny regulator dwustanowy - płytka PCB do AVT745
Płytka PCB do wykonania regulatora pracującego jako termostat, czujnik oświetlenia albo wyłącznik zmierzchowy.
Regulator progu dla temperatury lub światła
AVT745 to uniwersalny regulator dwustanowy do pracy z czujnikiem temperatury lub czujnikiem oświetlenia. Układ porównuje sygnał z czujnika z regulowanym progiem i przełącza wyjście po przekroczeniu ustawionej wartości.
Programator DIP SWITCH ułatwia dopasowanie układu do zastosowanego czujnika, a wyjścia przekaźnikowe i tranzystor MOSFET pozwalają dobrać sposób sterowania do konkretnej aplikacji. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Termostat lub czujnik światła praca z termistorem, fototranzystorem albo innym czujnikiem progowym
Dwa typy wyjść sterowanie przez przekaźnik oraz tranzystor MOSFET

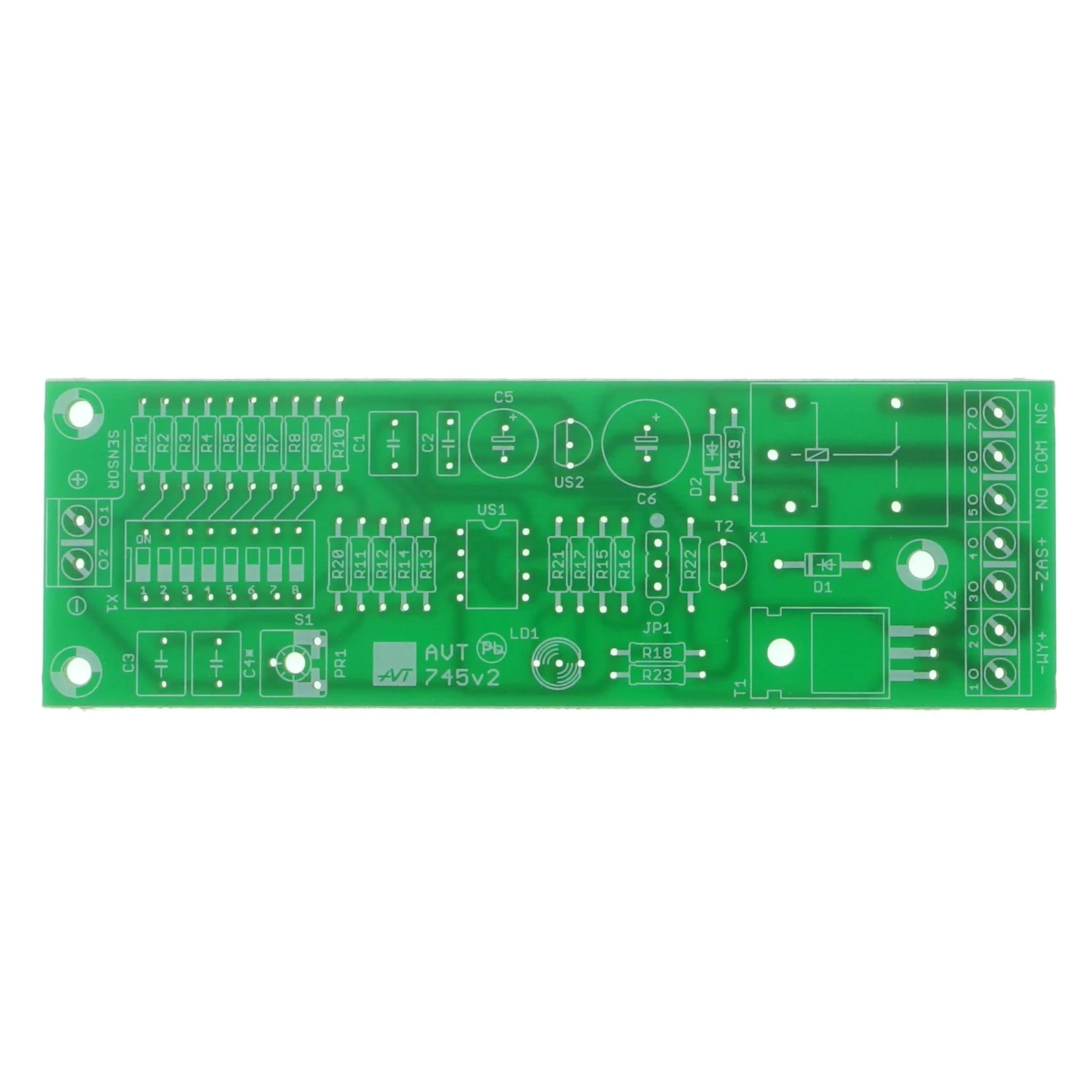

PCB 117×38 mm płytka do modułu automatyki, termostatu lub wyłącznika zmierzchowego
Skala trudności2/6
Szacowany czas montażu1 h
Karta techniczna
AVT745
Regulator dwustanowy z komparatorem LM358, regulacją progu PR1, przełącznikiem DIP SWITCH, przekaźnikiem, tranzystorem MOSFET i dwukolorową LED.
| Kod projektu | AVT745 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | uniwersalny regulator dwustanowy |
| Tryby pracy | termostat, czujnik oświetlenia, wyłącznik zmierzchowy |
| Podstawowe czujniki | termistor 22 kΩ lub fototranzystor |
| Dopasowanie czujnika | programator DIP SWITCH 8 |
| Wyjścia | przekaźnikowe oraz tranzystor MOSFET |
| Sygnalizacja | dwukolorowa dioda LED |
| Zasilanie | 9 VAC lub 12 VDC |
| Wymiary płytki PCB | 117×38 mm |
Wersja
AVT745 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R20: 1 MΩ
- R2: 470 kΩ
- R3: 220 kΩ
- R4, R13, R16: 100 kΩ
- R5: 47 kΩ
- R6: 22 kΩ
- R7, R12, R15: 10 kΩ
- R8: 4,7 kΩ
- R9, R18: 2,2 kΩ
- R10: 3 kΩ
- R11: 330 Ω
- R14: 10 MΩ
- R17, R21, R22: 1 kΩ
- R19, R23: 0 Ω
- PR1: 10 kΩ
- Termistor: 22 kΩ
- C1, C3: 1 µF
- C2: 100 nF
- C5: 100 µF / 16 V lub wyższe
- C6: 1000 µF / 25 V
- D1: 1N4001
- D2: 1N4148
- LD1: dioda LED dwukolorowa
- T1: BUZ11 lub podobny, np. IRF530 albo IRF540
- T2: BC547 lub podobny
- US1: LM358
- US2: 78L09
- Fototranzystor
- JP1: szpilki goldpin 1×3 + jumper
- S1: DIP-switch 8
- SENSOR, WY, ZAS: złącza śrubowe
- K1: przekaźnik JQC3FF 12 V
Notes
Do złącza SENSOR można podłączyć termistor 22 kΩ albo fototranzystor. Programator DIP SWITCH S1 dobiera rezystory współpracujące z czujnikiem.
PR1 ustawia próg zadziałania regulatora. Dwukolorowa LED pomaga obserwować zmianę stanu układu podczas uruchamiania i regulacji.
Jumper JP1 pozwala wybrać reakcję elementu wykonawczego, czyli przełączanie zależne od tego, czy napięcie z czujnika rośnie, czy maleje.
Fototranzystor jest elementem biegunowym. Przy pracy jako czujnik oświetlenia należy zwrócić uwagę na poprawne podłączenie jego wyprowadzeń.
Uwaga: AVT745 jest modułem regulacyjnym do integracji w większym układzie. Dobór obciążenia, zasilania, przewodów, zabezpieczeń i obudowy musi być zgodny z docelowym zastosowaniem oraz parametrami sterowanego obwodu.
Najczęściej zadawane pytania
Do czego można użyć AVT745?
Do budowy termostatu, wyłącznika zmierzchowego albo regulatora progowego współpracującego z czujnikiem rezystancyjnym lub fotoelementem.
Czy AVT745 wymaga programowania?
Nie. Układ działa analogowo, z komparatorem na LM358 i programatorem DIP SWITCH do dopasowania czujnika.
Jakie czujniki można podłączyć?
Podstawowo przewidziano termistor 22 kΩ lub fototranzystor, ale układ może współpracować także z innymi czujnikami po właściwym dobraniu konfiguracji S1.
Jakie zasilanie jest potrzebne?
Układ może być zasilany napięciem 9 VAC albo 12 VDC.
