Co zawiera wersja AVT745 B?
AVT745 B to KIT DIY z płytką PCB i elementami do lutowania uniwersalnego regulatora dwustanowego.
Regulator dwustanowy - termostat i czujnik oświetlenia - KIT AVT 745
- Uniwersalny regulator dwustanowy działa jako termostat lub wyłącznik zmierzchowy z regulacją progu i histerezą przekaźnika. AVT745 B to KIT DIY z płytką PCB i elementami do lutowania.
Uniwersalny regulator dwustanowy - KIT DIY AVT745
Zestaw elementów do wykonania regulatora progowego, który może działać jako termostat albo czujnik oświetlenia.
KIT termostatu i wyłącznika zmierzchowego

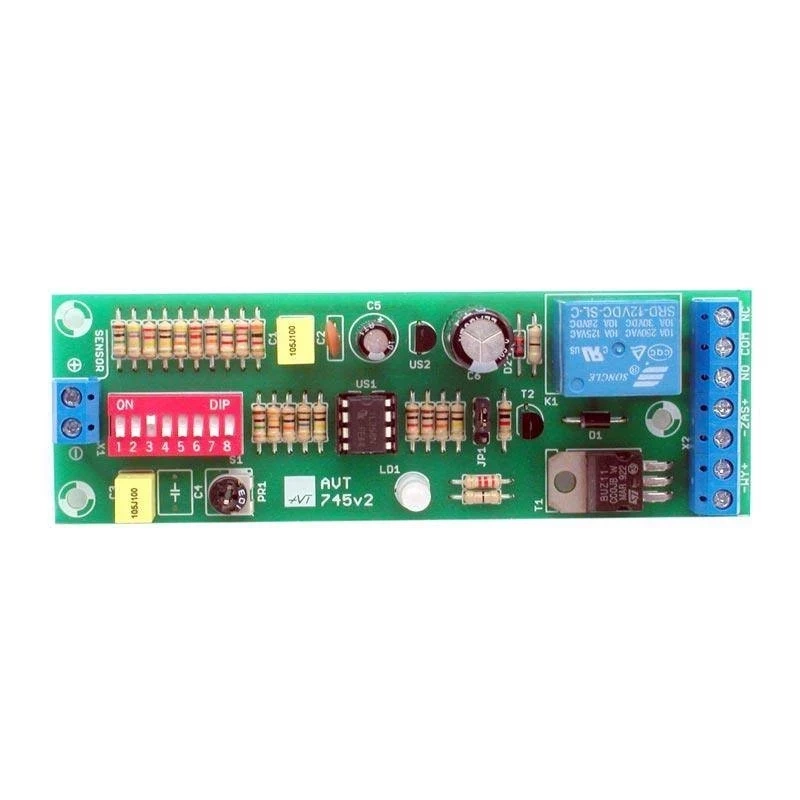

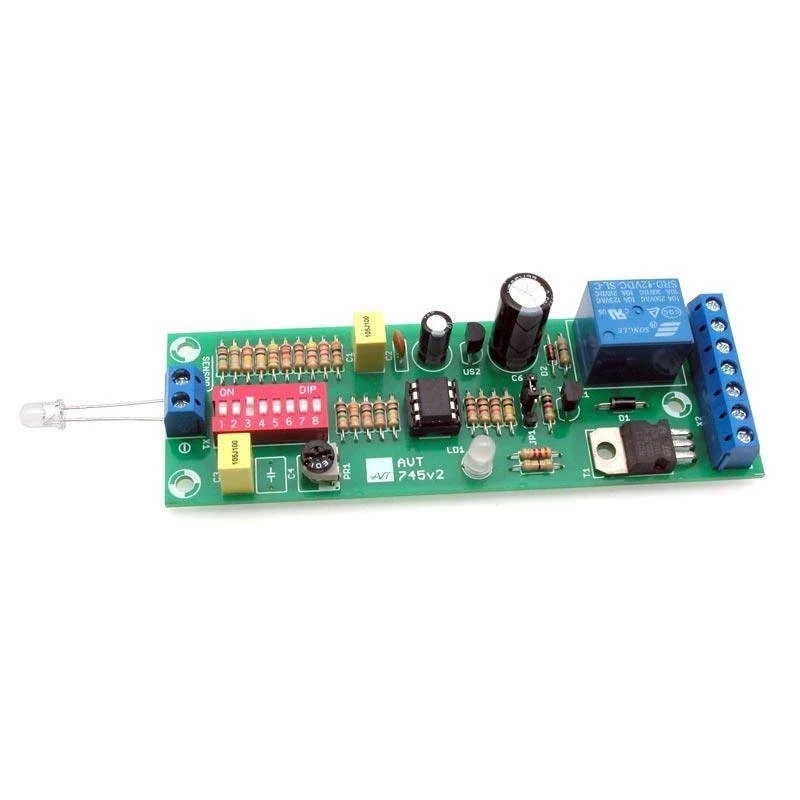

AVT745 pozwala zbudować uniwersalny regulator dwustanowy z regulowanym progiem zadziałania. W zależności od podłączonego czujnika układ może pracować jako termostat, czujnik oświetlenia albo wyłącznik zmierzchowy.
DIP SWITCH S1 ułatwia dopasowanie toru wejściowego do czujnika, a wyjścia przekaźnikowe i MOSFET zwiększają elastyczność zastosowania. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania regulatora dwustanowego AVT745.
Regulowany próg PR1 ustawia moment przełączenia zależny od sygnału z czujnika
DIP SWITCH i histereza łatwe dopasowanie do czujnika i stabilne sterowanie przekaźnikiem

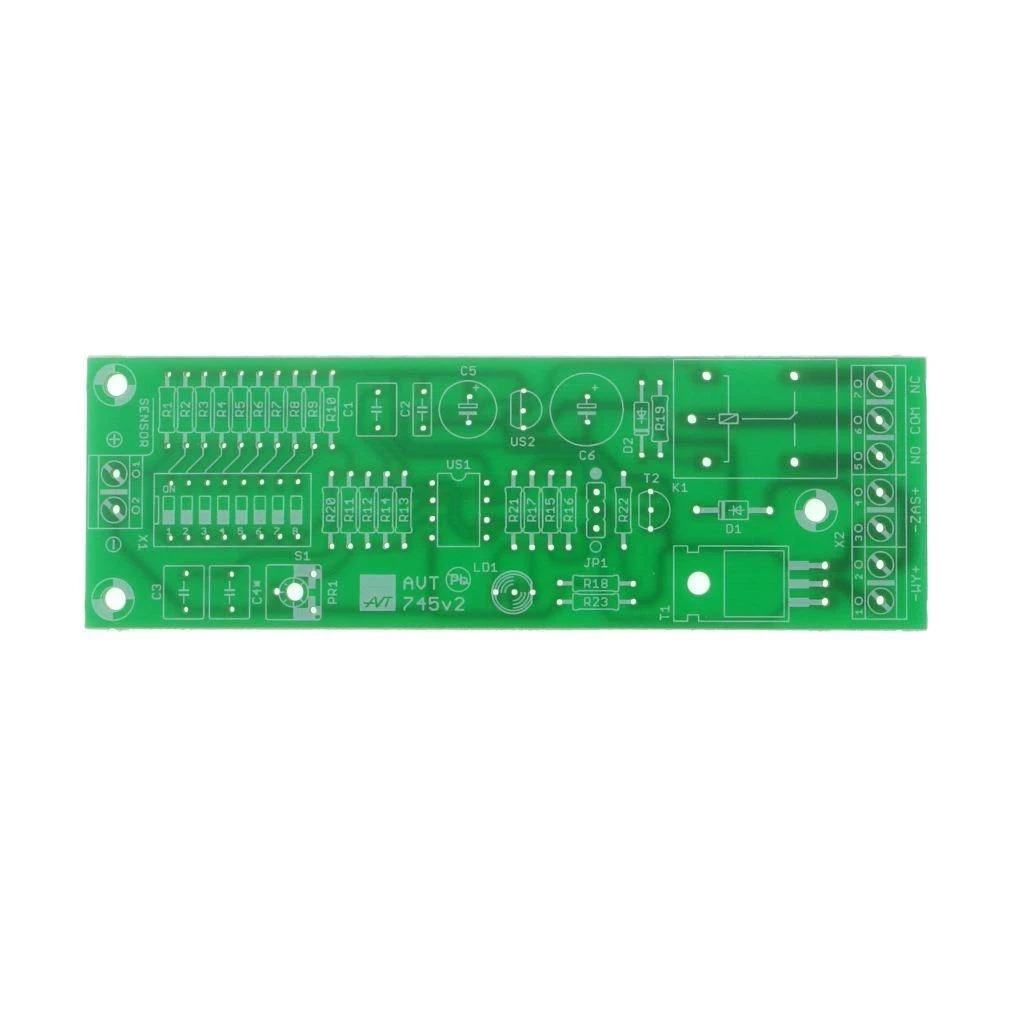

PCB 117×38 mm płytka do automatyki, sterowania światłem i regulacji temperatury
Skala trudności2/6
Szacowany czas montażu1 h
Karta techniczna
AVT745
KIT uniwersalnego regulatora dwustanowego z LM358, przełącznikiem DIP SWITCH, wyjściem przekaźnikowym, tranzystorem MOSFET i dwukolorową LED.
| Kod projektu | AVT745 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | uniwersalny regulator dwustanowy |
| Tryby pracy | termostat, czujnik oświetlenia, wyłącznik zmierzchowy |
| Podstawowe czujniki | termistor 22 kΩ lub fototranzystor |
| Dopasowanie czujnika | programator DIP SWITCH 8 |
| Wyjścia | przekaźnikowe oraz tranzystor MOSFET |
| Sygnalizacja | dwukolorowa dioda LED |
| Zasilanie | 9 VAC lub 12 VDC |
| Wymiary płytki PCB | 117×38 mm |
Wersja
AVT745 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania uniwersalnego regulatora dwustanowego.
Notes
Przed uruchomieniem należy dobrać konfigurację S1 do zastosowanego czujnika. Dioda dwukolorowa pokazuje stan przełączenia podczas regulacji progu.
Przy pierwszym uruchomieniu można zacząć od termistora 22 kΩ, ponieważ jego biegunowość nie ma znaczenia i łatwo sprawdzić reakcję układu na zmianę temperatury.
Dla czujnika oświetlenia fototranzystor trzeba podłączyć z zachowaniem biegunowości. Odwrócenie wyprowadzeń może obniżyć czułość albo uniemożliwić poprawną pracę.
Układ ma wyjście przekaźnikowe i MOSFET, dlatego przed podłączeniem obciążenia należy dobrać właściwy tor sterowania do aplikacji.
Uwaga: AVT745 B jest zestawem do samodzielnego montażu i wymaga poprawnego lutowania, konfiguracji czujnika oraz kontroli połączeń. Przed podłączeniem obciążenia należy sprawdzić zasilanie, polaryzację i sposób pracy wyjścia.
Najczęściej zadawane pytania
Do czego można użyć AVT745?
Do budowy termostatu, wyłącznika zmierzchowego, prostego regulatora progowego albo modułu sterowania zależnego od światła lub temperatury.
Czy AVT745 wymaga programowania?
Nie. To układ analogowy z komparatorem na LM358 i przełącznikiem DIP SWITCH do dopasowania czujnika.
Czy układ ma histerezę?
Tak. Histereza stabilizuje przełączanie i ogranicza zbyt częste zmiany stanu przekaźnika w pobliżu progu.
Jakie zasilanie jest potrzebne?
Układ można zasilać napięciem 9 VAC albo 12 VDC.
Powiązane produkty
Kod:FN-G1200
489,00 zł brutto
![Oscyloskop dwukanałowy 10MHz; Miernik [V, A, om, F, temp]; Generator sygnału FNIRSI 2C23T](hpeciai/9ae099dcce077bf9365579c6db71a9d0/pol_il_Oscyloskop-dwukanalowy-10MHz-Miernik-V-A-om-F-temp-Generator-sygnalu-FNIRSI-2C23T-190299.webp)
Kod:FN-2C23T
375,00 zł brutto
Kod:MECH-MINI210
119,00 zł brutto
Zapytaj o produkt
Opinie o Regulator dwustanowy - termostat i czujnik oświetlenia - KIT AVT 745
5.00
Liczba wystawionych opinii: 1
51
40
30
20
10
Kliknij ocenę aby filtrować opinie
5/5
Opinia potwierdzona zakupem
Montaż bez problemu ale oczywiście przy zachowaniu staranności zwłaszcza że jest dużo rezystorów. Układ działa prawidłowo po pierwszym uruchomieniu. W przypadku używania fototranzystora polecam ustawić DIP na 3. Pobór prądu w trybie czuwania ok 7mA, w czasie załączenia ok 30mA. Ze względu na zastosowanie zworki zmieniającej tryb pracy układ staje się bardzo uniwersalny. Układ wraz z dorobionym układem czasowym mi służy jako czujnik niezgaszonego światła. Zdemontowałem diodę,
zasilanie bateryjne, pobór prądu 3.5mA / 25mA.
