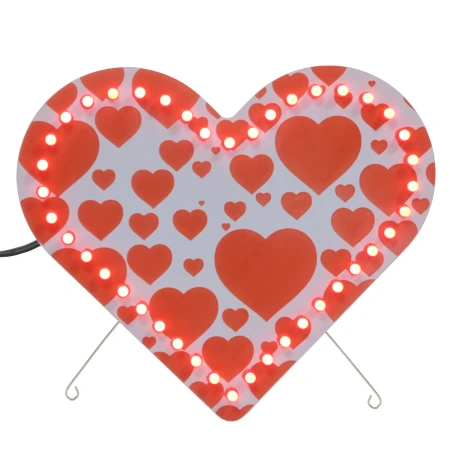

Pulsujące serce LED - zlutowany KIT AVT 5670

AVT5670 - Pulsujące serce LED

Do pobrania:

Dokumentacja

Poziom trudności montażu

2 / 5

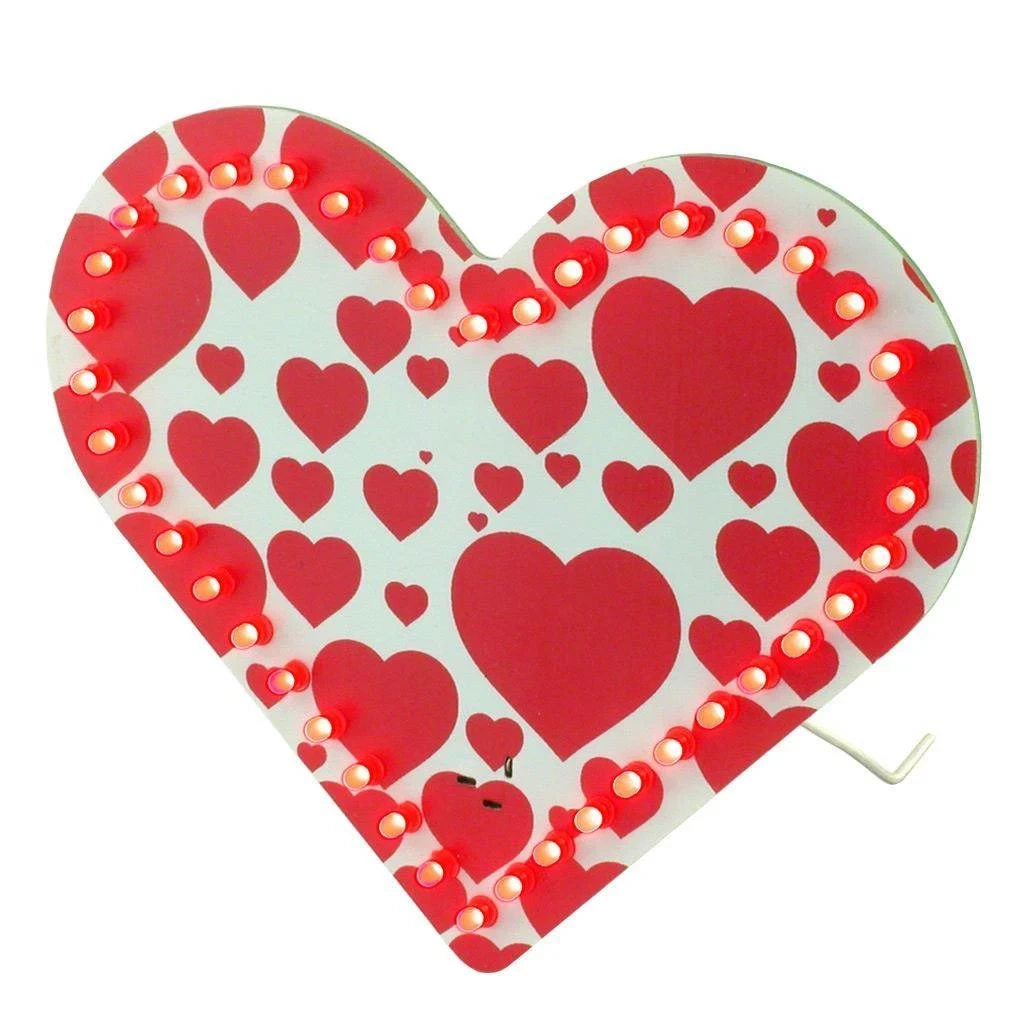

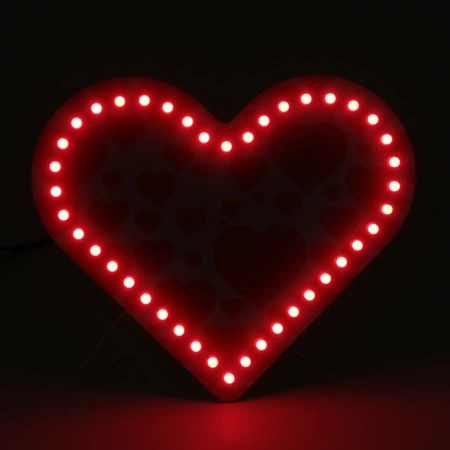

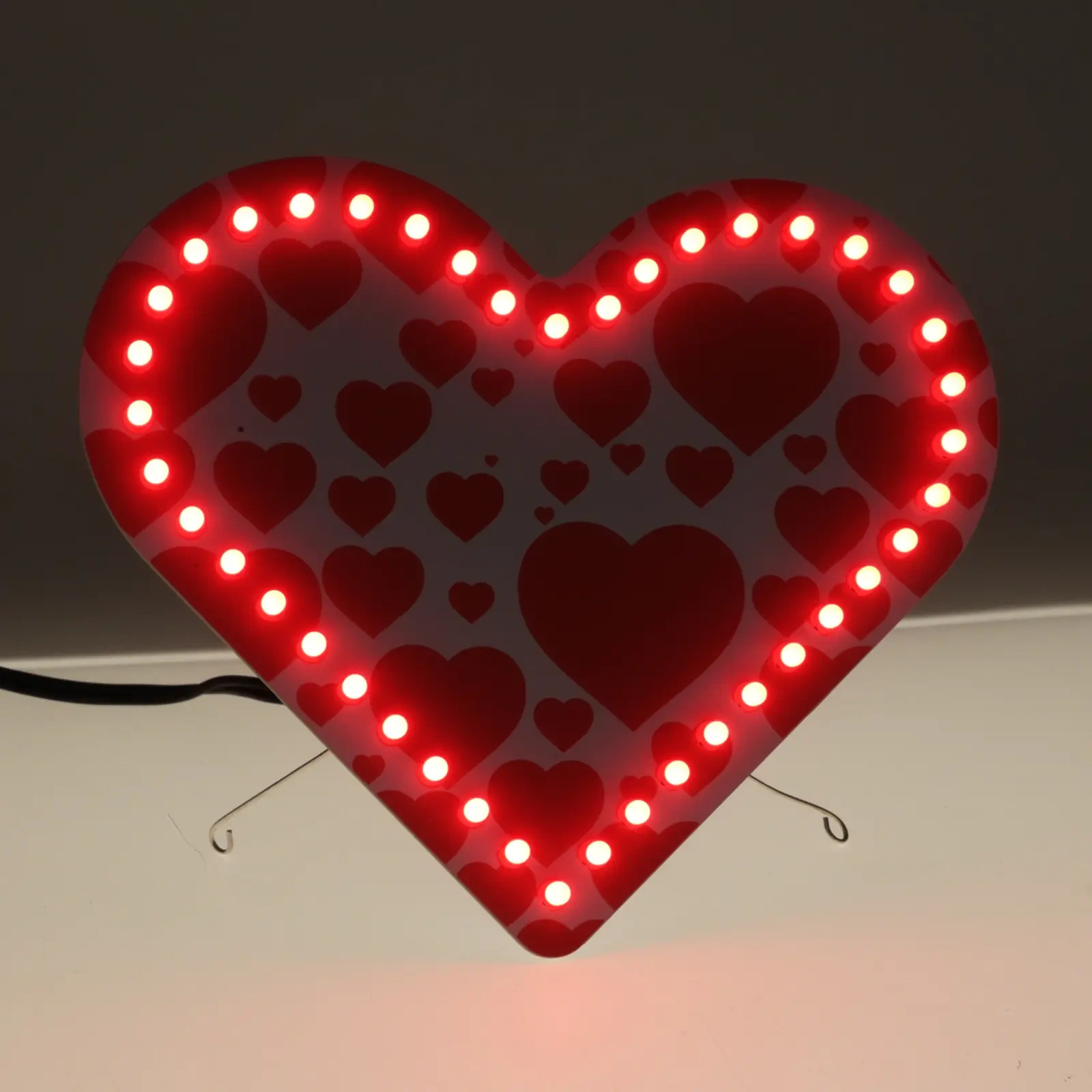

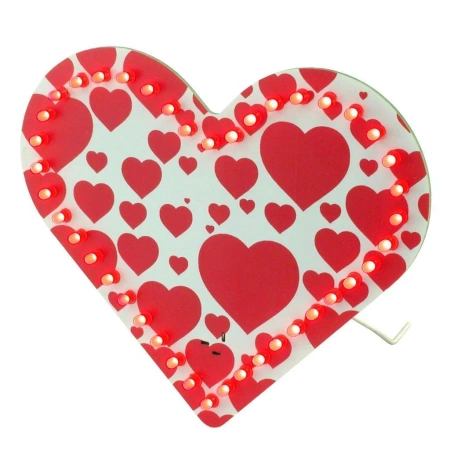

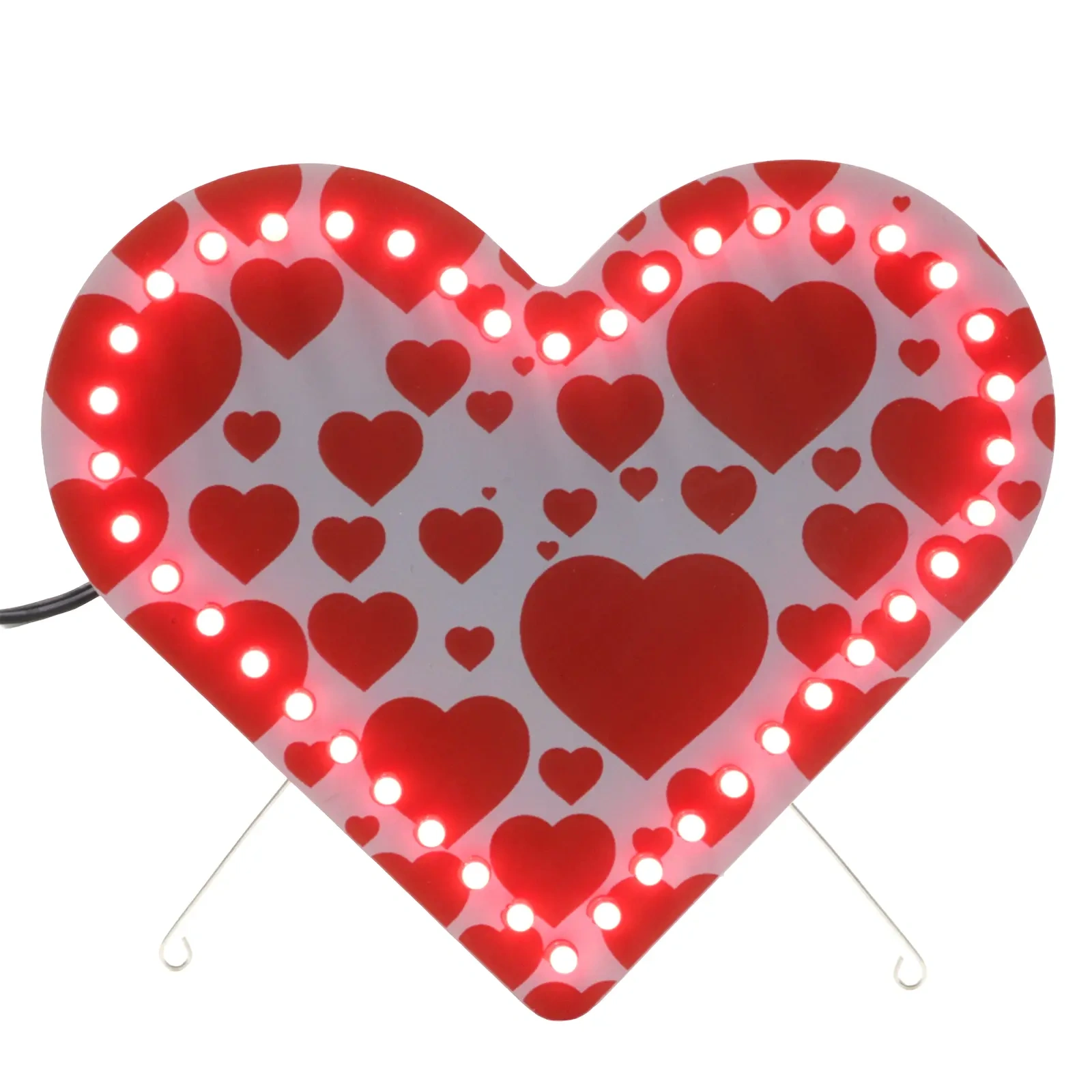

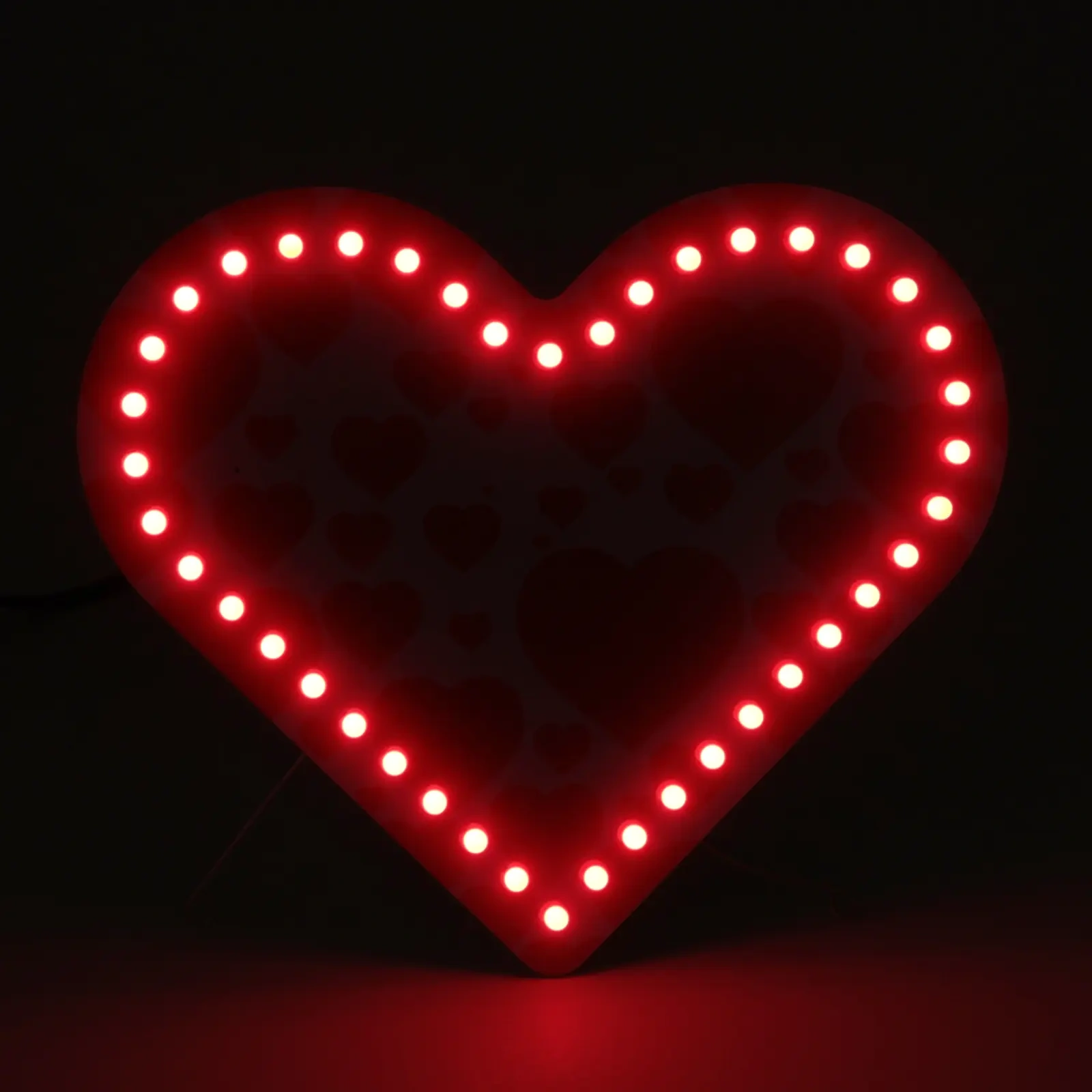

Pulsujące serce LED - zestaw AVT 5670 to dekoracyjny projekt elektroniczny średniego poziomu trudności montażu, przeznaczony dla osób, które mają już podstawowe doświadczenie w lutowaniu elementów SMD. Dzięki zastosowaniu miniaturowych podzespołów oraz starannie zaprojektowanej płytki drukowanej, układ pozwala uzyskać wyjątkowo płynny efekt pulsowania 42 czerwonych diod LED imitujących bicie ludzkiego serca. To idealny prezent okolicznościowy - na Walentynki, urodziny, Dzień Kobiet, rocznice oraz jako symboliczne wyznanie sympatii - nawet bez okazji ;).

Dodatkowym atutem jest zasilanie z zewnętrznego zasilacza 12 V, dzięki czemu projekt doskonale nadaje się jako stacjonarna ozdoba na biurko, półkę, komodę czy witrynę sklepową, działając stabilnie i bezobsługowo przez długi czas.

Zastosowanie i możliwości projektu

Pulsujące serce LED doskonale sprawdzi się jako:

• dekoracja pokoju, biurka lub witryny sklepowej,
• podświetlany upominek dla bliskiej osoby,
• projekt edukacyjny uczący podstaw elektroniki analogowej,
• demonstracja działania generatora przebiegu sygnału trójkątnego i sterowania nim diod LED,
• stacjonarna ozdoba zasilana z typowego zasilacza 12 V, idealna do ciągłej ekspozycji.

Układ uruchamia się natychmiast po podaniu zasilania 12 V - nie wymaga strojenia ani programowania. Efekt świetlny powstaje dzięki płynnemu rozjaśnianiu i przyciemnianiu diod, zgodnie z pracą generatora przebiegu sygnału trójkątnego opartego na wzmacniaczu operacyjnym.

Jak działa pulsujące serce LED?

Sercem układu jest analogowy generator zrealizowany na podwójnym wzmacniaczu operacyjnym LM358.

• Jeden wzmacniacz pracuje jako komparator z histerezą, przełączając kierunek ładowania kondensatora.
• Drugi pełni funkcję integratora, generując przebieg o liniowych zboczach.
• Przebieg ten steruje tranzystorem BC817, który reguluje jasność 42 diod LED rozmieszczonych wokół krawędzi płytki PCB.

Zmieniając wartości kilku elementów, można wpływać na częstotliwość pulsowania oraz amplitudę zmian jasności.

Specyfikacja techniczna

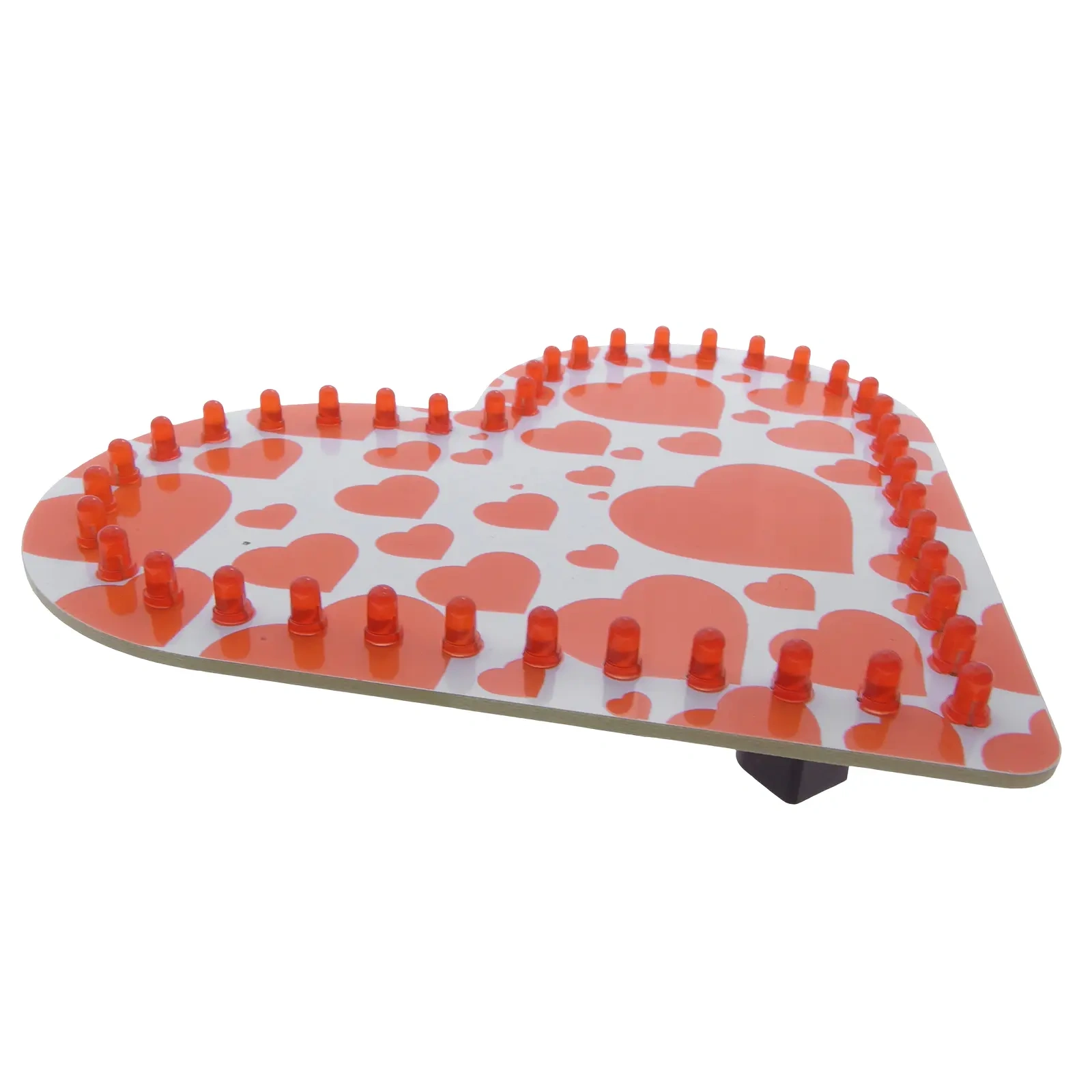

• 42 czerwone diody LED 3 mm
• Wygodne zasilanie: 12 V DC, wtyk 2.1/5.5 mm (polecamy zasilacz 1A lub 1.5A)

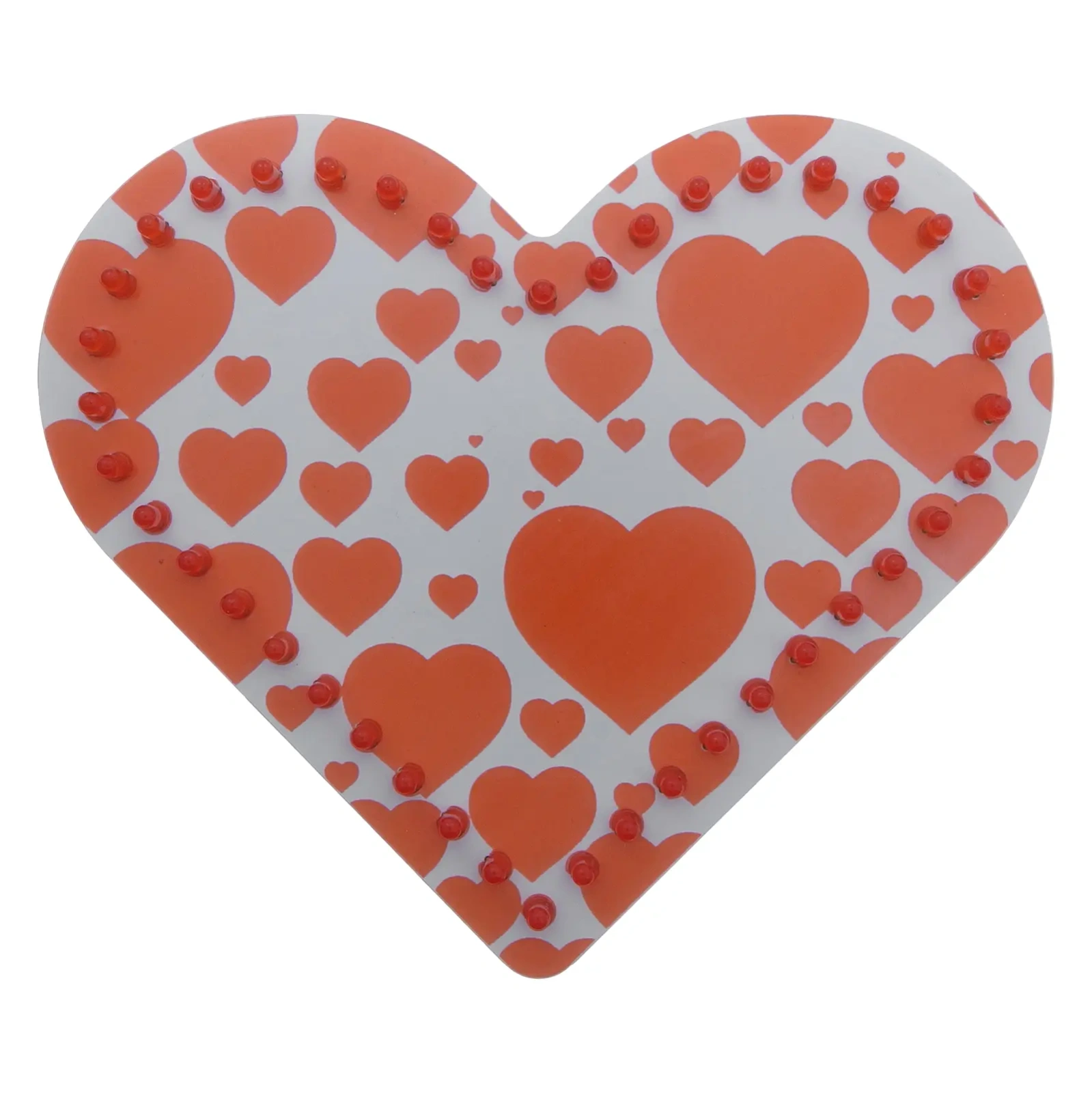

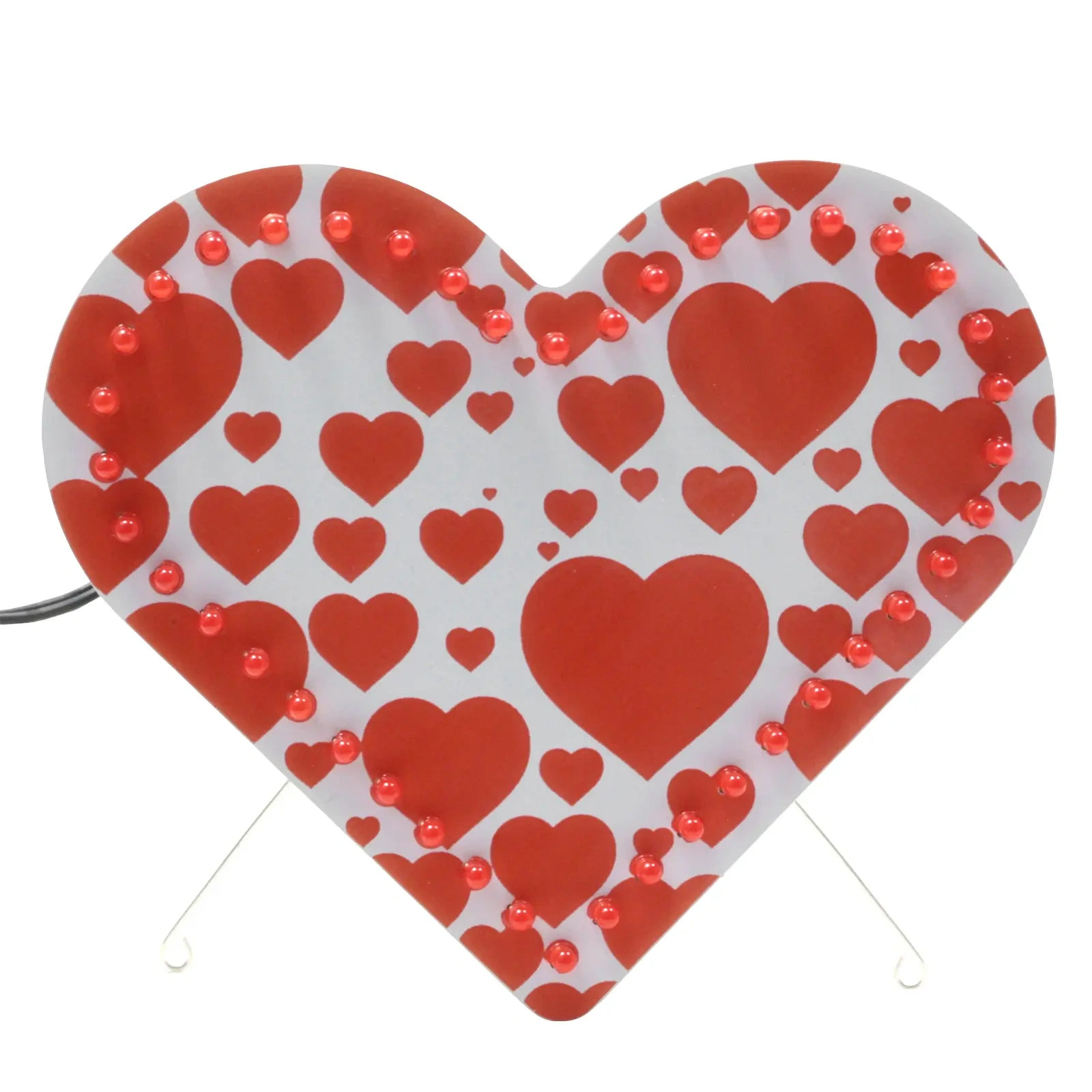

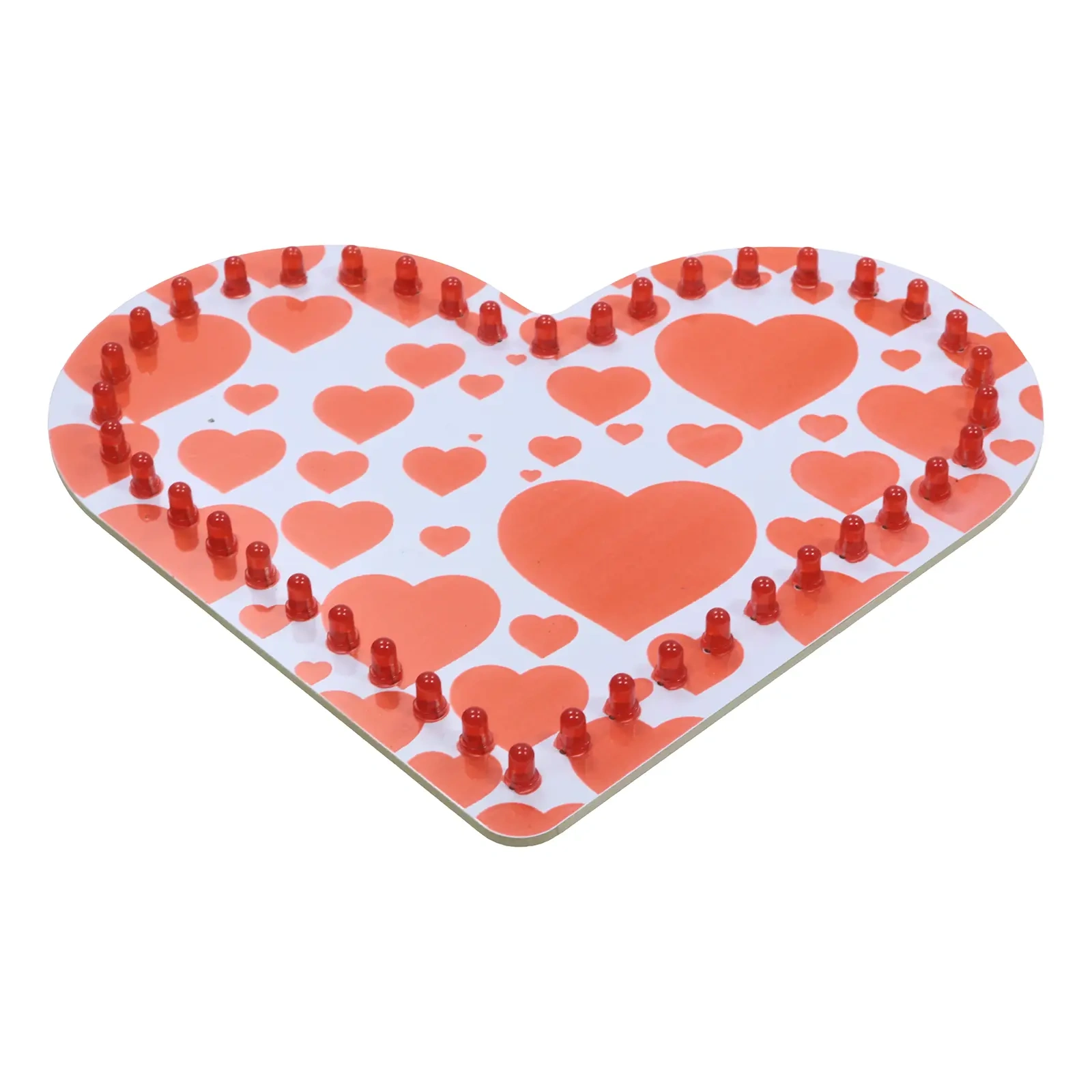

• Efektowna płytka drukowana w kształcie serca

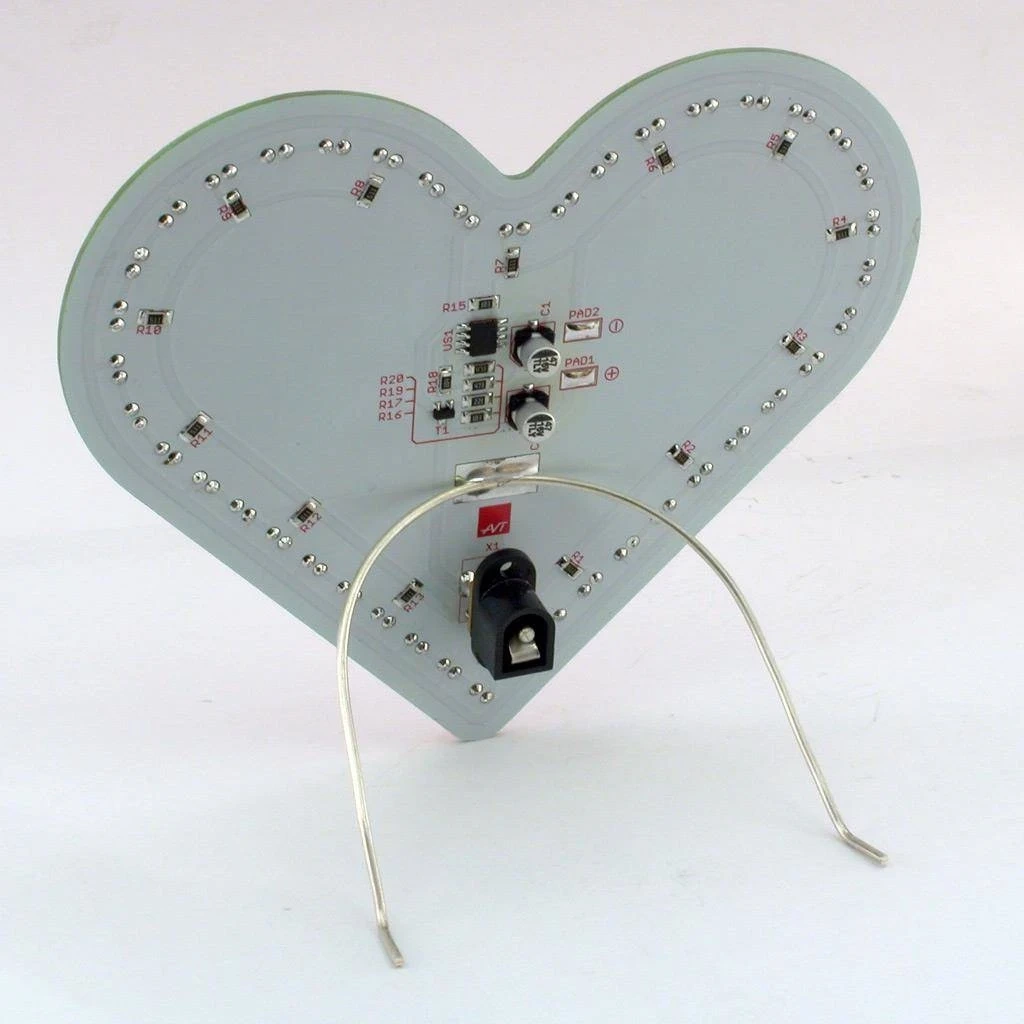

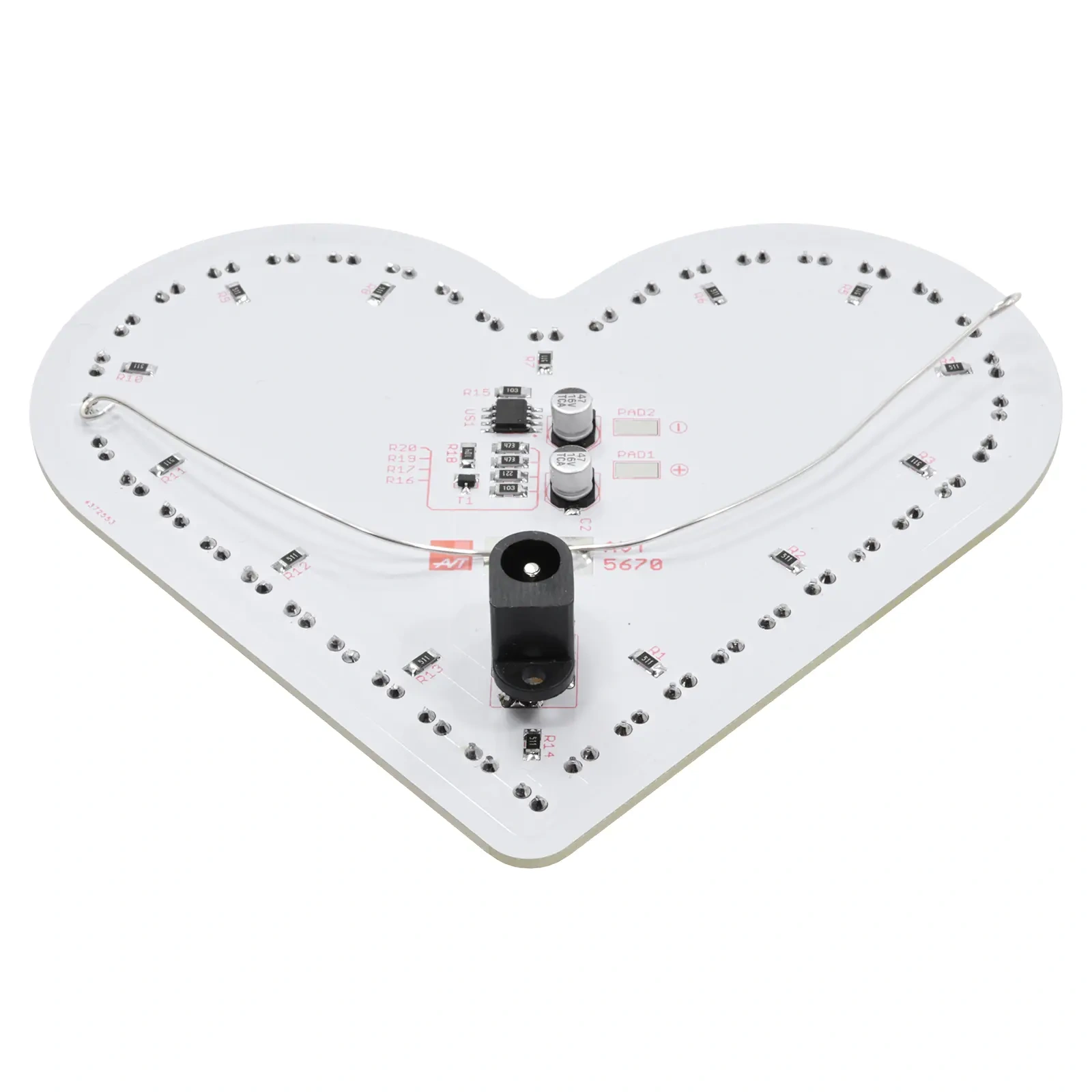

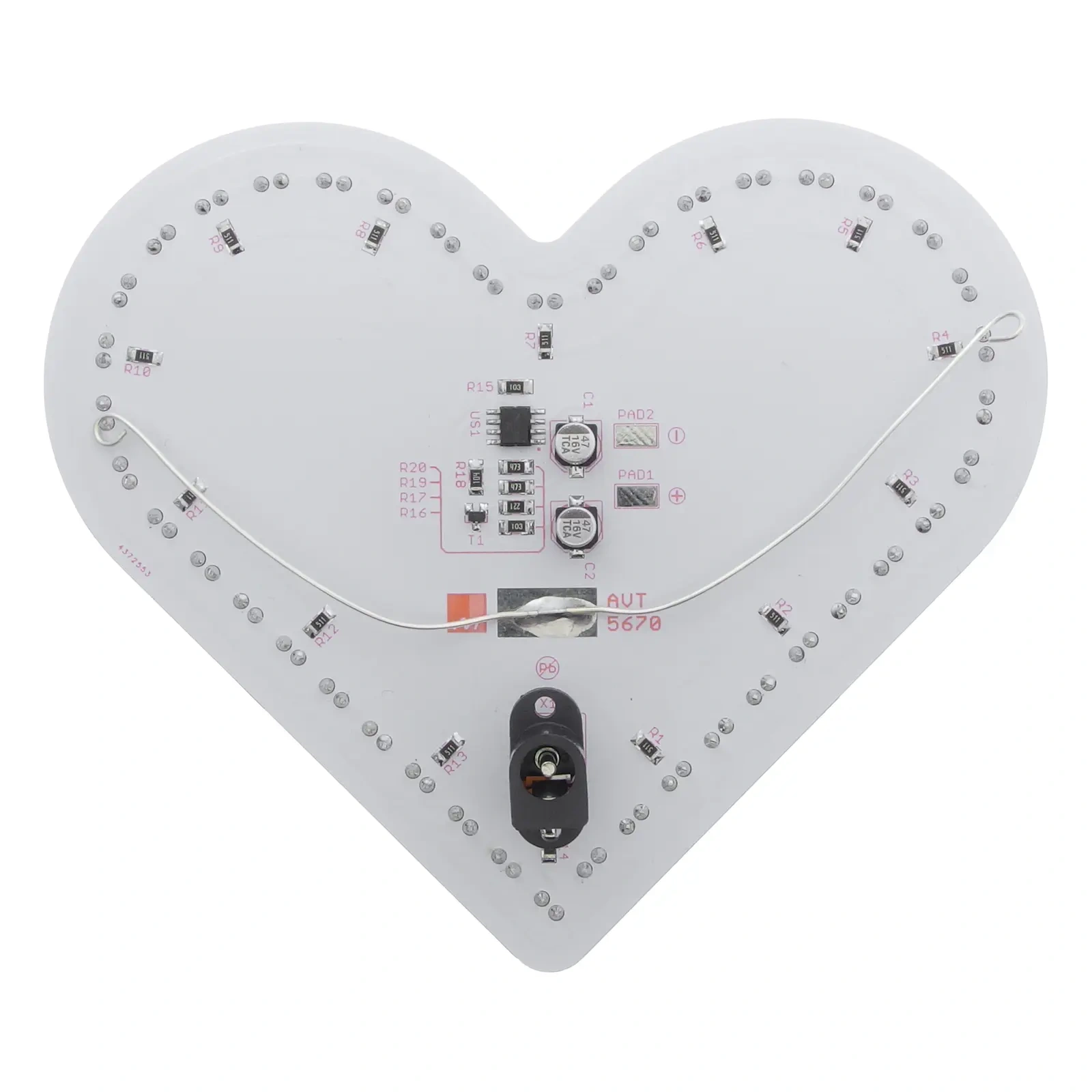

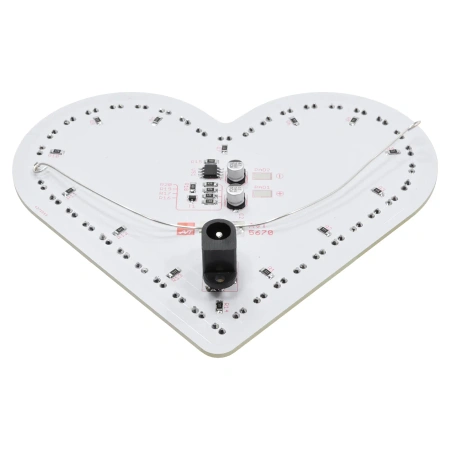

• Montaż w technologii THT + SMD
• Brak konieczności uruchamiania - układ działa od razu po dołączeniu zasilacza
• Wymiary płytki PCB: 127 × 107 mm

Projekt AVT 5670 EP 02/19

Trochę teorii

Aby zrozumieć działanie projektu, warto poznać kilka podstawowych zagadnień elektroniki analogowej:

Generator przebiegu sygnału trójkątnego
Powstaje dzięki współpracy komparatora i integratora.

• Komparator przełącza napięcie w zależności od przekroczenia progów histerezy.
• Integrator ładuje i rozładowuje kondensator stałym prądem, tworząc przebieg trójkątny.

Taki układ jest często stosowany w prostych sterownikach LED czy układach modulacji sygnału sterującego.
