Pulsująca strzałka LED. Zestaw DIY do nauki lutowania elementów SMD AVT EDU800
Świecąca strzałka LED z płynnym efektem pulsowania
Elektroniczny zestaw edukacyjny DIY do nauki lutowania SMD

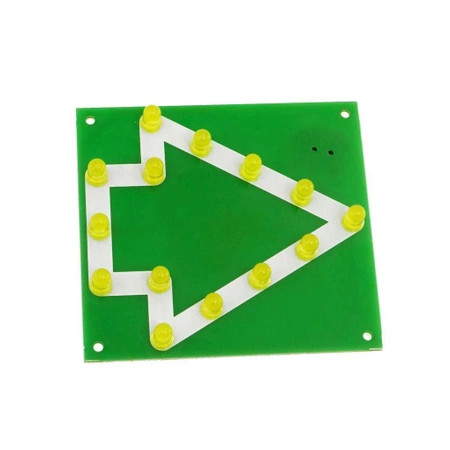

Pulsująca strzałka LED.
Praktyczny projekt elektroniczny z efektem widocznym od razu.

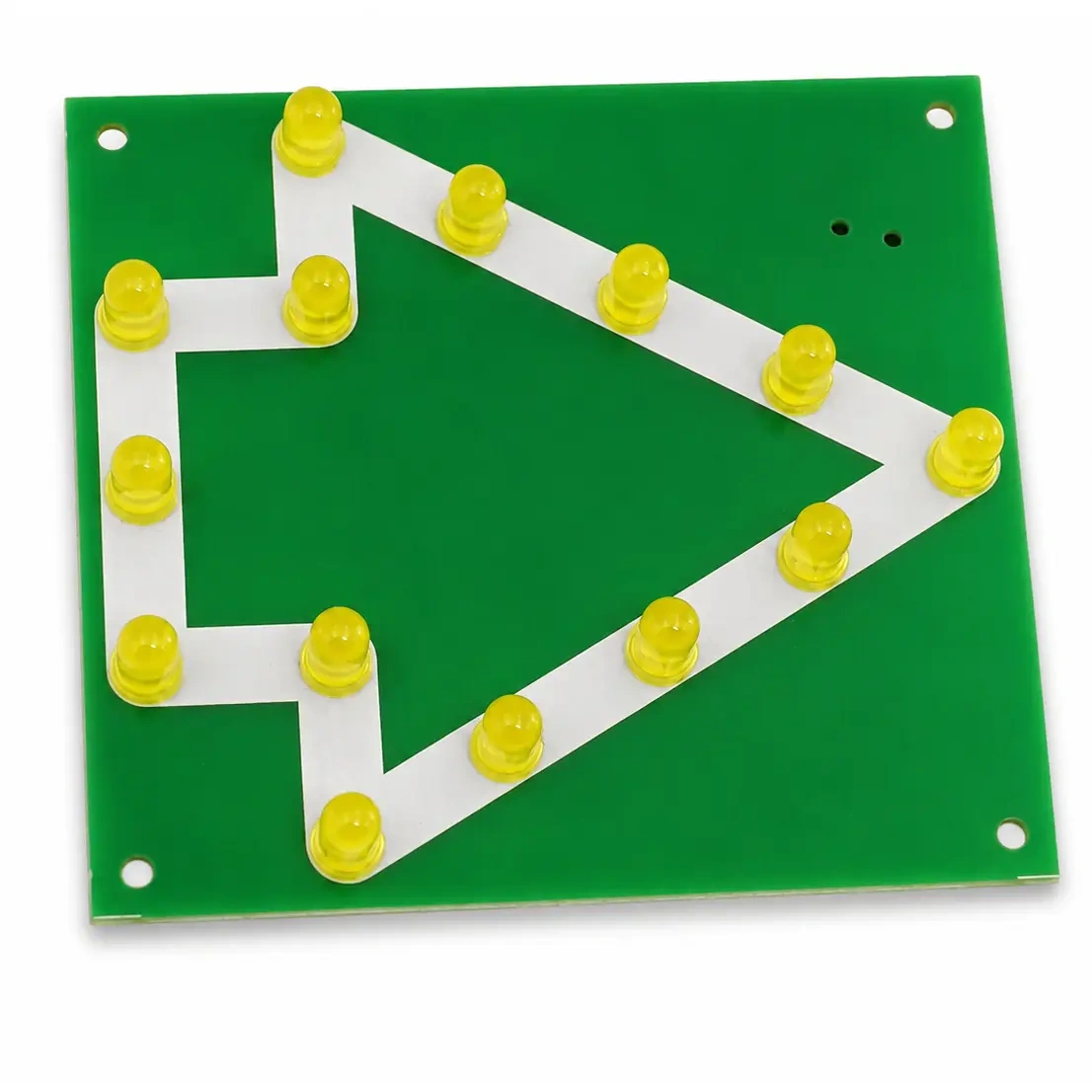

Po montażu zestaw działa jako świetlny wskaźnik kierunku. Żółte diody LED są ułożone w kształt strzałki i płynnie pulsują w stałym rytmie, dzięki czemu efekt działania układu widać od razu po podłączeniu zasilania.
Co znajdziesz w zestawie?

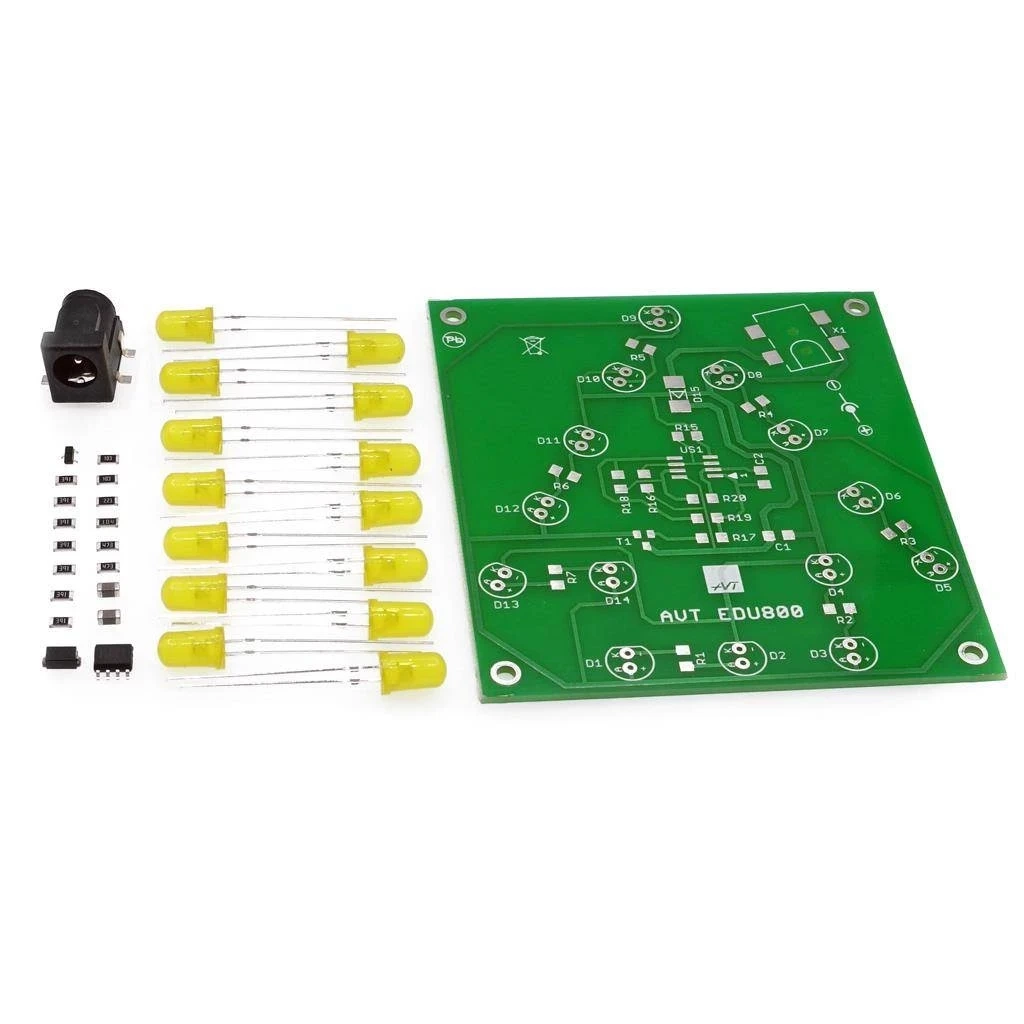

Płytkę drukowaną PCB, komplet elementów elektronicznych do zlutowania układu oraz instrukcję krok po kroku.
Co dodatkowo będzie potrzebne?

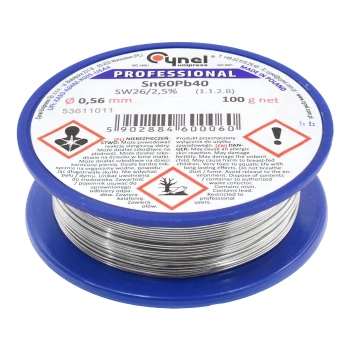

- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, pęseta
- Zasilanie: zasilacz 12 V DC / min. 200 mA z wtykiem DC 2.1/5.5
- Opcjonalnie dla wygodniejszej pracy: gąbka lub czyścik do grotów, mata silikonowa na biurko
Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.
Komu polecamy ten zestaw?
- osobom zaczynającym naukę lutowania SMD – do pierwszych ćwiczeń na praktycznym projekcie
- szkołom, świetlicom i organizatorom warsztatów – do pokazania elektroniki w działaniu
- rodzicom i opiekunom – do wspólnej pracy z dzieckiem przy prostym projekcie elektronicznym
- hobbystom – do treningu dokładności i uruchomienia samodzielnie zmontowanego układu

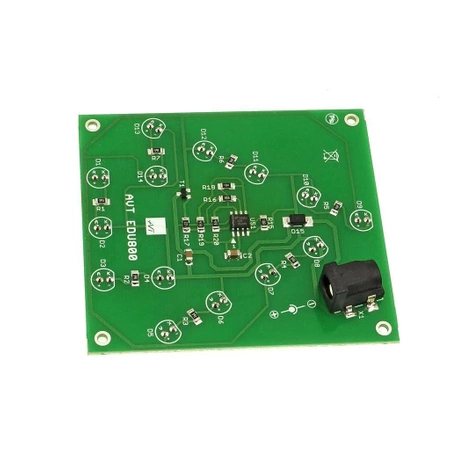

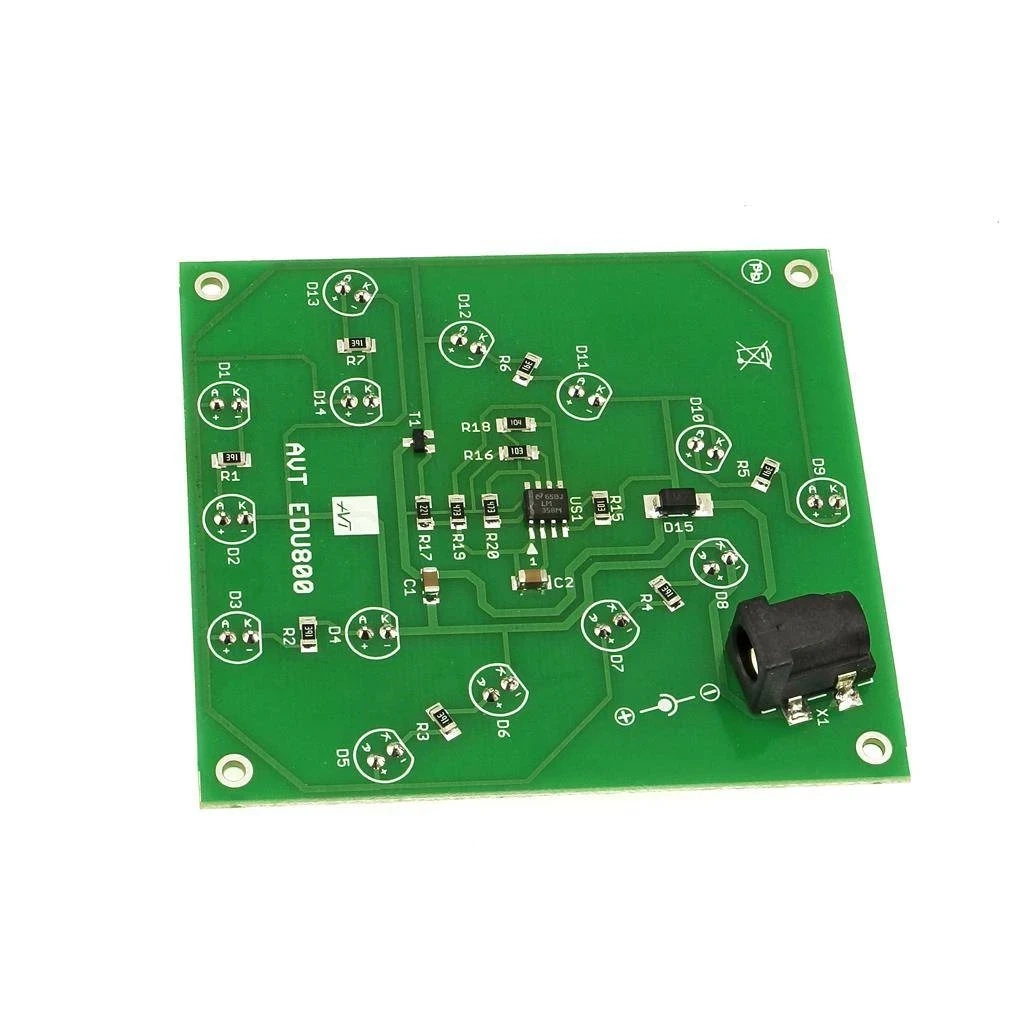

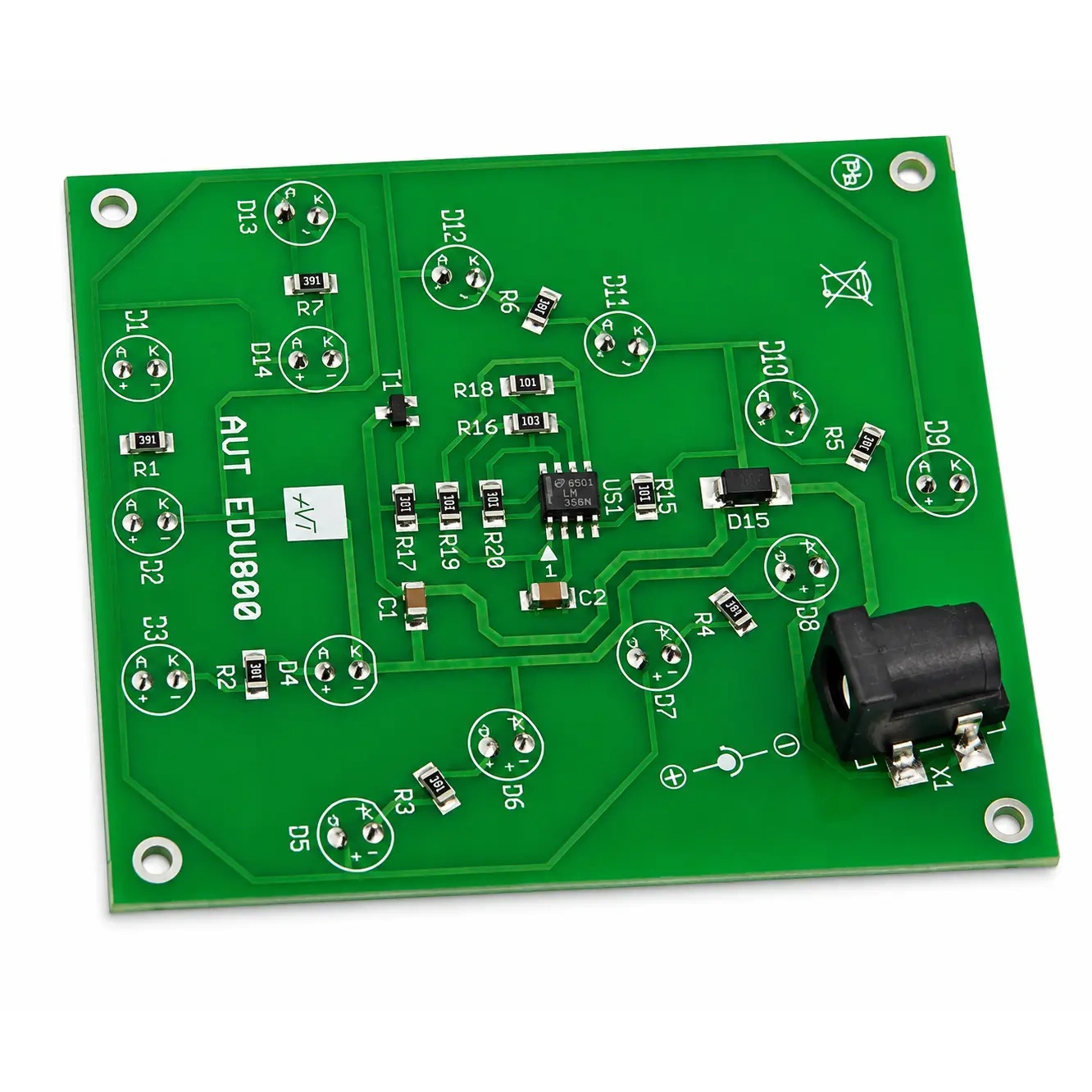

Projekt AVT EDU nr 800
Pulsująca strzałka LED SMD
Układ wykorzystuje generator oparty na wzmacniaczu operacyjnym. Wytworzony przebieg steruje tranzystorem, który reguluje jasność 14 żółtych diod LED. Dzięki temu diody płynnie rozjaśniają się i wygaszają, tworząc efekt pulsującego światła.
| Typ zestawu | kit DIY do nauki lutowania SMD |
| Efekt działania | pulsująca żółta strzałka LED |
| Diody LED | 14 szt. tworzących kształt strzałki |
| Elementy SMD | 1206, SMA, SOT23, SO8 |
| Zasilanie | 12 V DC / 200 mA, wymagany zasilacz z wtykiem 2.1/5.5 |
| Wymiary płytki | 78 × 71 mm |

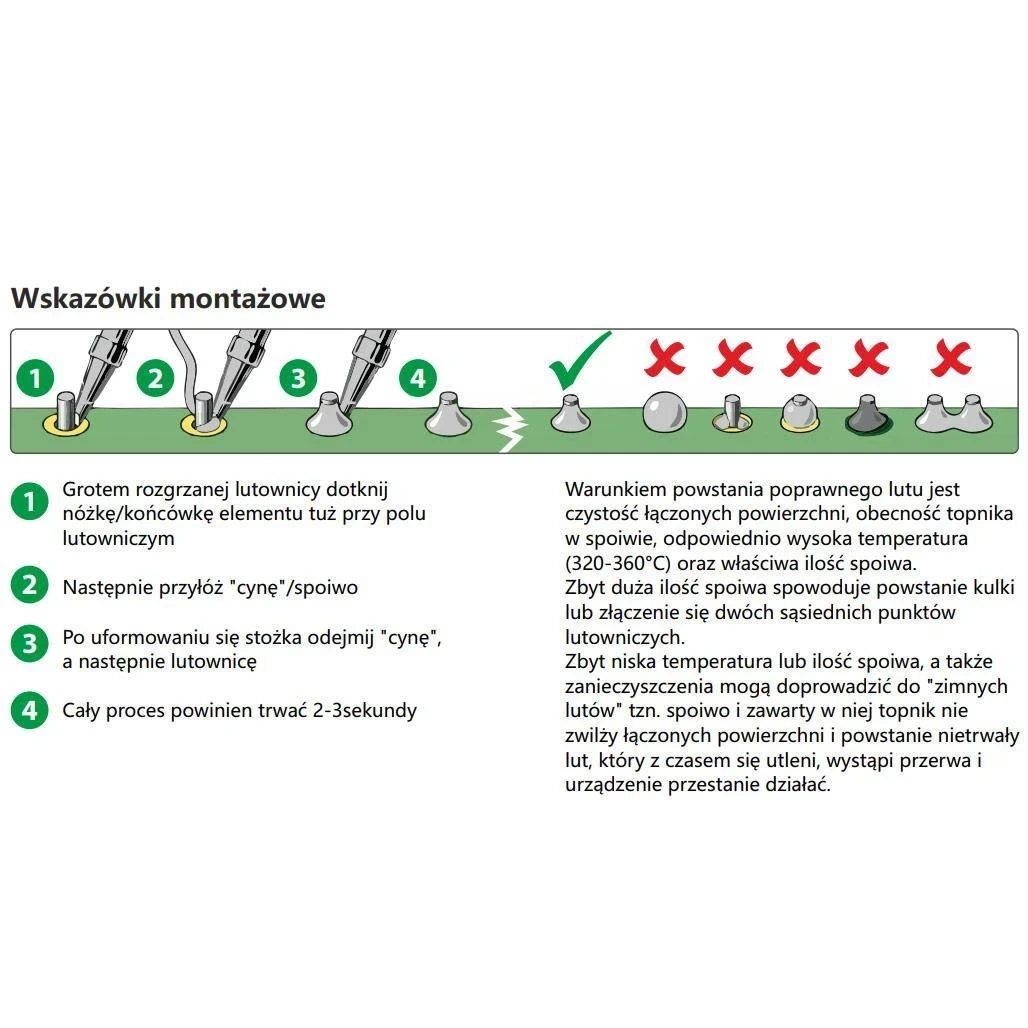

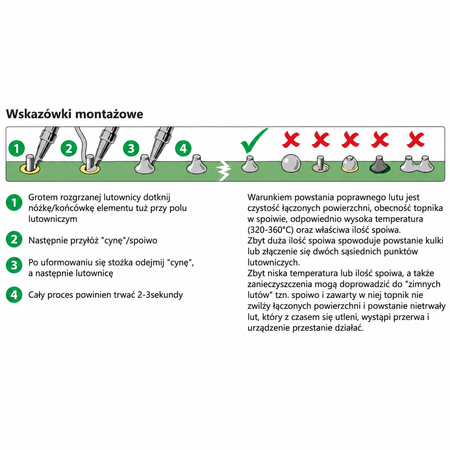

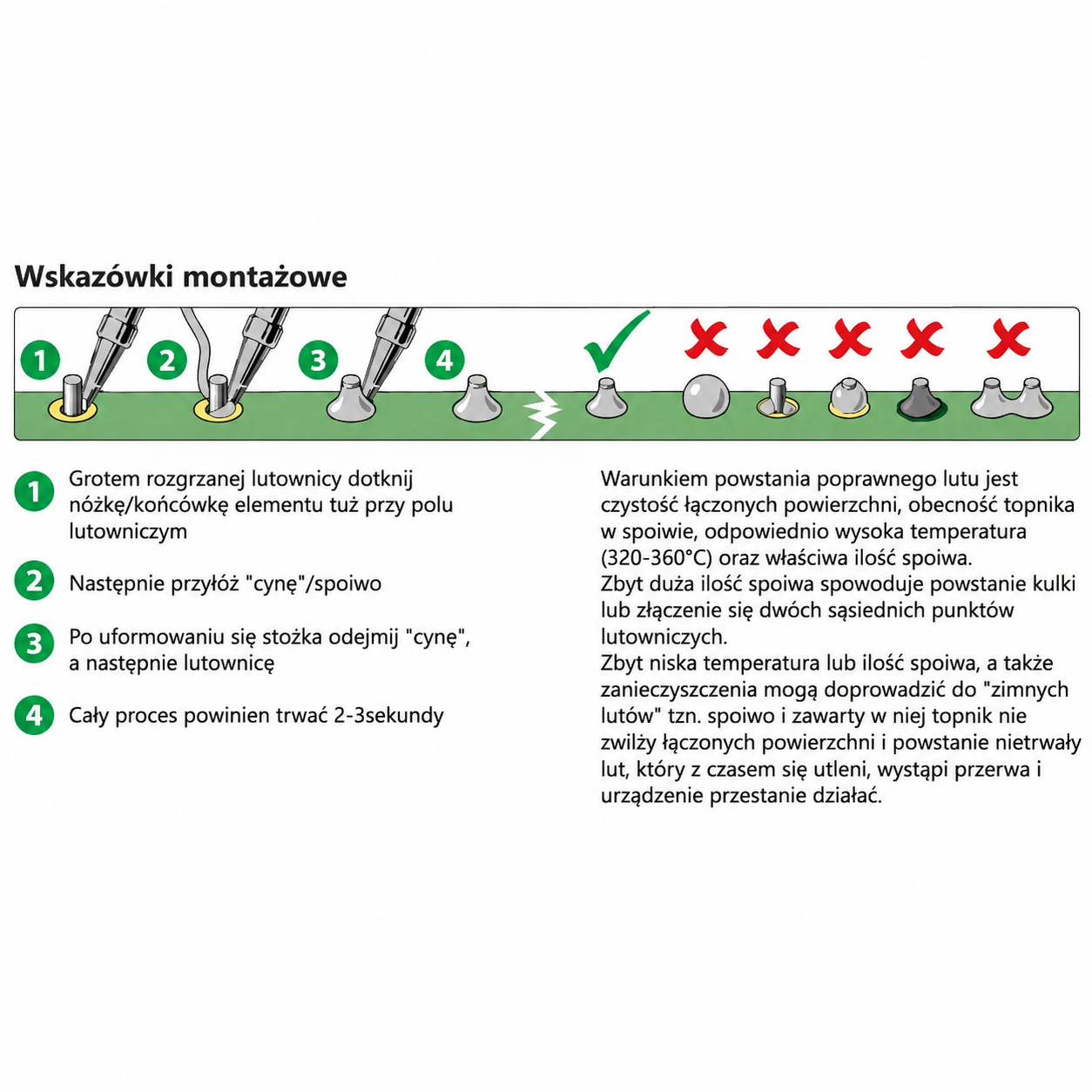

Trochę teorii / wskazówki techniczne
Pulsowanie LED powstaje dzięki generatorowi, który steruje jasnością diod przez tranzystor. W praktyce widać płynne rozjaśnianie i wygaszanie światła, czyli prosty efekt analogowy zamieniony na czytelny sygnał świetlny.
Generator wytwarza zmienny sygnał elektryczny. Ten sygnał nie służy tutaj do wydawania dźwięku, ale do sterowania jasnością diod LED. Dzięki temu projekt dobrze pokazuje, że elektronika może tworzyć powtarzalne efekty bez użycia programowania.
SMD oznacza montaż powierzchniowy. Elementy nie przechodzą przez otwory w płytce drukowanej PCB, tylko są lutowane do pól na powierzchni płytki. Obudowy 1206 są dobrym rozmiarem do pierwszych ćwiczeń, bo są małe, ale nadal wygodne do ustawiania pęsetą.
Najczęściej zadawane pytania
Tak, ale najlepiej, jeśli użytkownik ma już podstawowe doświadczenie z lutowaniem elementów przewlekanych THT. To dobry pierwszy krok w stronę montażu powierzchniowego SMD.
Część elementów jest lutowana powierzchniowo, czyli bez przekładania nóżek przez otwory w płytce. Rezystory i kondensatory SMD w rozmiarze 1206 są wygodniejsze do pierwszych prób niż mniejsze obudowy, a jednocześnie pozwalają poznać technikę stosowaną w nowoczesnej elektronice.
1206 to oznaczenie rozmiaru obudowy elementu SMD w calowym systemie kodowania. Taki element ma około 3,2 × 1,6 mm. Jest mały, ale nadal dość wygodny do uchwycenia pęsetą, dlatego dobrze sprawdza się przy nauce lutowania SMD.
Generator wytwarza zmienny sygnał, który przez tranzystor steruje prądem płynącym przez diody LED. Dzięki temu diody nie świecą cały czas tak samo, ale płynnie rozjaśniają się i wygaszają w stałym rytmie.
Tak. Można użyć zasilacza 12 V DC o większej wydajności prądowej, np. 12 V / 1,5 A. Układ pobiera tylko tyle prądu, ile potrzebuje. Ważne jest, aby napięcie wynosiło 12 V DC, wtyk pasował do gniazda 2.1/5.5, a polaryzacja była zgodna z wymaganiami układu.
Po podłączeniu zasilania diody LED tworzące strzałkę powinny pulsować w stałym rytmie. Taki efekt oznacza, że podstawowe bloki układu pracują prawidłowo.
