Przystawka do modułu PMLCDL ICL7106 - PCB do projektu AVT 2837
- Rozszerza możliwości panelowego miernika PMLCDL z wyświetlaczem LCD i ICL7106, umożliwiając pomiar napięcia względem własnej masy i zasilanie w zakresie 3,75…45 V. Wersja A zawiera płytkę PCB.
Przystawka do PMLCDL – moduł zasilania i pomiaru dla LCD ICL7106 AVT2837
Płytka pozwala rozbudować moduł PMLCDL tak, aby mógł mierzyć napięcie względem własnej masy.
Rozszerzenie możliwości miernika panelowego PMLCDL
AVT2837 pozwala zbudować przystawkę do modułu PMLCDL z wyświetlaczem LCD i układem ICL7106. Rozwiązanie usuwa jedną z istotnych wad gotowych modułów pomiarowych: konieczność stosowania oddzielnego zasilacza wtedy, gdy miernik ma mierzyć napięcie we własnym układzie zasilania.
Przystawka jest nakładana na szpilki modułu PMLCDL za pomocą złącza-nasadki. Ułatwia zasilanie modułu w szerokim zakresie napięć, umożliwia pomiar względem masy układu i pozwala zoptymalizować warunki pracy panelowego miernika LCD.
Karta techniczna
AVT2837
Przystawka do panelowego modułu PMLCDL z wyświetlaczem LCD i układem ICL7106, umożliwiająca pomiar napięcia względem własnej masy oraz pracę w rozszerzonym zakresie zasilania.
| Wersja | A – płytka PCB |
| Typ projektu | przystawka do panelowego modułu pomiarowego LCD |
| Obsługiwany moduł | PMLCDL z wyświetlaczem LCD i układem ICL7106 |
| Nieobsługiwany moduł | PMLED z wyświetlaczem LED |
| Główna funkcja | umożliwia pomiar napięcia względem masy mierzonego układu |
| Zakres zasilania z przystawką | 3,75…45 V |
| Zakres zasilania samego PMLCDL | 8…12 V |
| Pobór prądu z przystawką | 5…13 mA |
| Pobór prądu samego PMLCDL | 1…2 mA |
| Minimalne napięcie poprawnej pracy PMLCDL z przystawką | około 3,7 V |
| Liczba obsługiwanych modułów | do dwóch typowych modułów PMLCDL |
| Napięcie odniesienia | Uref = 3,20 V, ustawiane precyzyjnym potencjometrem wieloobrotowym |
| Blok przetwornicy pomocniczej | wytwarzanie napięcia ujemnego dla pracy modułu PMLCDL |
| Źródła prądowe | ograniczają wzrost poboru prądu i stabilizują warunki zasilania modułu |
| Ograniczenie napięcia modułu PMLCDL | zabezpieczenie przed przekroczeniem dopuszczalnego napięcia zasilania modułu |
| Sposób montażu z PMLCDL | nakładana na szpilki modułu przez listwę stykową 2×6 pin |
| Odstęp od modułu PMLCDL | zapewniany przez odcinki listwy stykowej |
| Rekalibracja PMLCDL | wymagana po dołączeniu przystawki, z użyciem dodatkowych rezystorów kalibracyjnych |
| Wymiary płytki PCB | 52×36 mm |

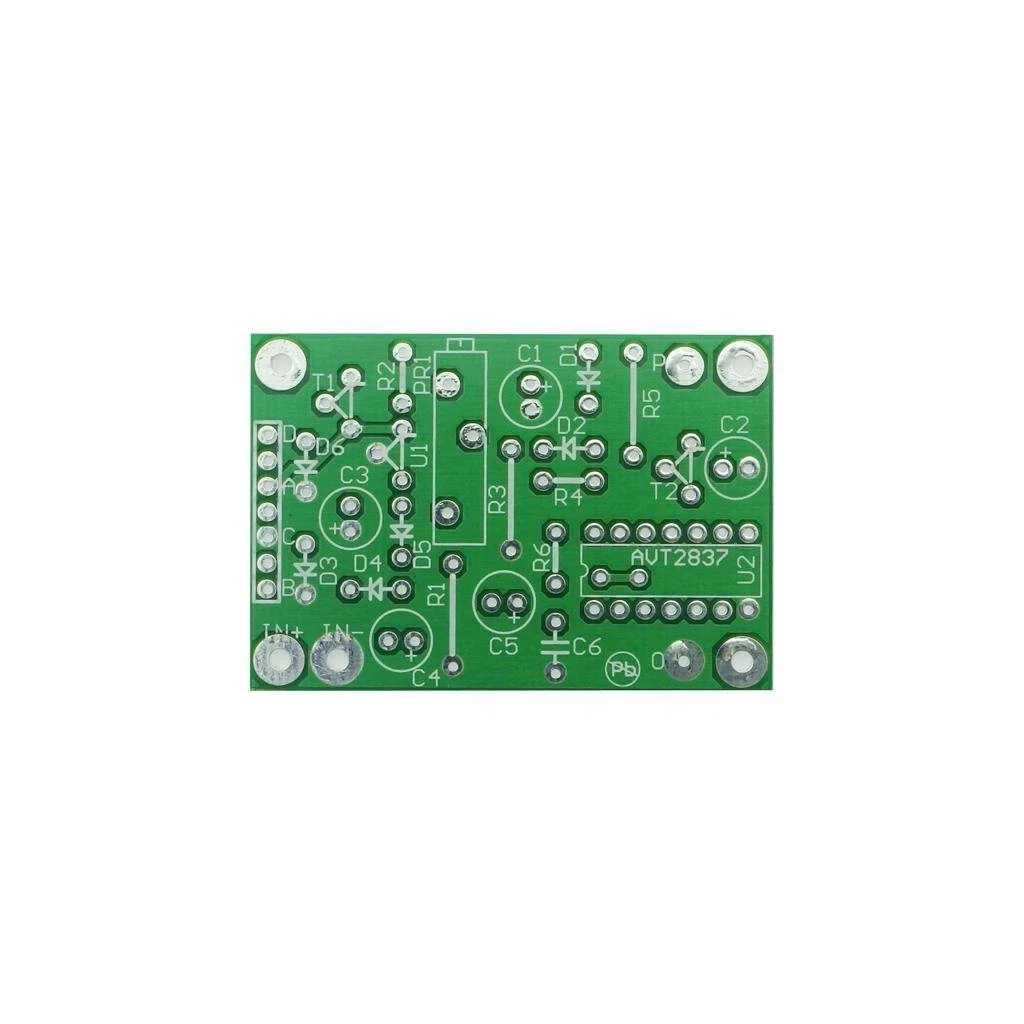

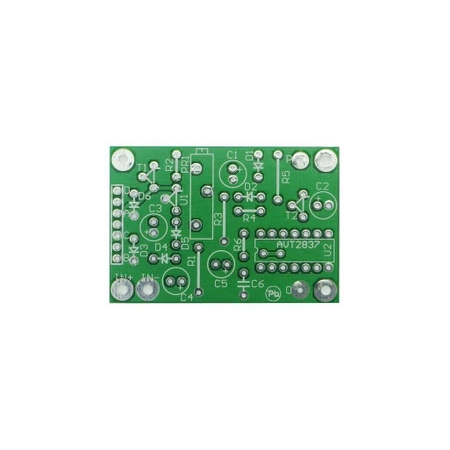

Wersja A – płytka PCB
AVT2837 A zawiera płytkę PCB do projektu przystawki do modułu PMLCDL. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów wersji 12 V
- R1: 12,7 kΩ 1% lub 12,1…13,0 kΩ
- R2: 150 Ω
- R3, R6: 10 kΩ
- R4: 1 kΩ
- R5: 91 Ω
- RA: 220 kΩ
- RB: 12 kΩ
- C1, C2, C3, C4, C5: 100 µF / 16 V
- C6: 6,8 nF
- D1…D5: 1N4148
- D6: dioda Zenera C9V1
- T1, T2: BC557B
- U1: TL431
- U2: 74HC14
- Listwa stykowa 2×6 pin
- Odcinki listwy stykowej zapewniające właściwy odstęp od modułu PMLCDL
- Rezystory RA i RB potrzebne do rekalibracji modułu PMLCDL
Notes
Przystawka jest przeznaczona do modułu PMLCDL z wyświetlaczem LCD i układem ICL7106. Nie należy stosować jej z modułem PMLED, ponieważ moduł LED ma inną budowę i większy pobór prądu.
Napięcie odniesienia Uref należy ustawić precyzyjnie na 3,20 V. Do regulacji służy wieloobrotowy potencjometr cermetowy, co ułatwia dokładne ustawienie punktu pracy.
Po dołączeniu przystawki moduł PMLCDL wymaga rekalibracji. W tym celu stosuje się dodatkowe rezystory RA i RB oraz należy zachować właściwy odstęp mechaniczny przystawki od modułu.
Uwaga: Przystawka nie jest uniwersalnym modułem do wszystkich mierników panelowych. Jest przeznaczona dla PMLCDL z LCD i ICL7106, a jej użycie wymaga poprawnego montażu mechanicznego na szpilkach modułu oraz rekalibracji miernika.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To przystawka do modułu PMLCDL, która pozwala mierzyć napięcie względem własnej masy i rozszerza zakres warunków zasilania modułu.
Przystawka jest przeznaczona do modułu PMLCDL z wyświetlaczem LCD i układem ICL7106.
Nie. Moduł PMLED ma inną budowę i duży pobór prądu, dlatego ta przystawka nie jest do niego przeznaczona.
Moduł PMLCDL z przystawką może pracować z zasilaniem 3,75…45 V.
Pobór prądu modułu z przystawką wynosi około 5…13 mA.
Przystawka może obsłużyć dwa typowe moduły PMLCDL.
Należy ustawić Uref = 3,20 V za pomocą precyzyjnego potencjometru wieloobrotowego.
Tak. Po dołączeniu przystawki moduł PMLCDL trzeba zrekalibrować, używając dodatkowych rezystorów kalibracyjnych.
Nie. To wersja A, czyli sama płytka PCB. Rezystory, kondensatory, diody, tranzystory, TL431, 74HC14, listwę stykową 2×6 pin, elementy dystansujące i pozostałe elementy trzeba dobrać osobno według wykazu.
