Co robi układ po zmontowaniu?
Układ działa jako przypominacz czasowy. Po wybraniu czasu i naciśnięciu START odmierza 15 minut, 30 minut, 1 godzinę lub 2 godziny, a zakończenie sygnalizuje diodami LED i opcjonalnym dźwiękiem.
Przypominacz świetlno-dźwiękowy - Timer LED z alarmem. Zestaw DIY do nauki lutowania AVT EDU646
- Timer LED z alarmem AVT EDU646 to przypominacz świetlno-dźwiękowy do samodzielnego montażu. Uczy lutowania i pokazuje praktyczne zastosowanie prostego układu czasowego.
Prosty timer LED z buzzerem czyli przypominacz świetlno-dźwiękowy AVT EDU646 – zestaw DIY do nauki lutowania THT
Praktyczny projekt elektroniczny z czterema nastawami czasu, sygnalizacją LED i opcjonalnym alarmem dźwiękowym
Zlutuj układ, wybierz czas, naciśnij START i pozwól elektronice przypomnieć o ważnej czynności.
AVT EDU646 to zestaw DIY do nauki lutowania, który po zmontowaniu działa jako prosty przypominacz świetlno-dźwiękowy. Układ odmierza jeden z czterech czasów: 15 minut, 30 minut, 1 godzinę lub 2 godziny. W czasie pracy sygnalizuje odliczanie krótkimi błyskami LED, a po zakończeniu informuje użytkownika intensywnym miganiem oraz opcjonalnym sygnałem akustycznym.
Praktyczny efekt po montażu Gotowy układ działa jako timer z sygnalizacją świetlną i dźwiękową.
Cztery nastawy czasu Do wyboru są czasy 15 min, 30 min, 1 h oraz 2 h.
Nauka montażu THT Elementy przewlekane pomagają ćwiczyć lutowanie, rozpoznawanie podzespołów i kontrolę polaryzacji.
Najważniejsze w skrócie
- zestaw elektroniczny AVT EDU do samodzielnego montażu
- funkcja przypominacza świetlno-dźwiękowego
- 4 predefiniowane czasy odliczania: 15 minut, 30 minut, 1 godzina, 2 godziny
- uruchamianie odliczania przyciskiem START
- sygnalizacja odmierzania czasu szybkimi błyskami LED
- optyczna lub optyczno-akustyczna sygnalizacja zakończenia odliczania
- zasilanie 3 V DC z 2 baterii AAA
- baterie nie są dołączone do zestawu

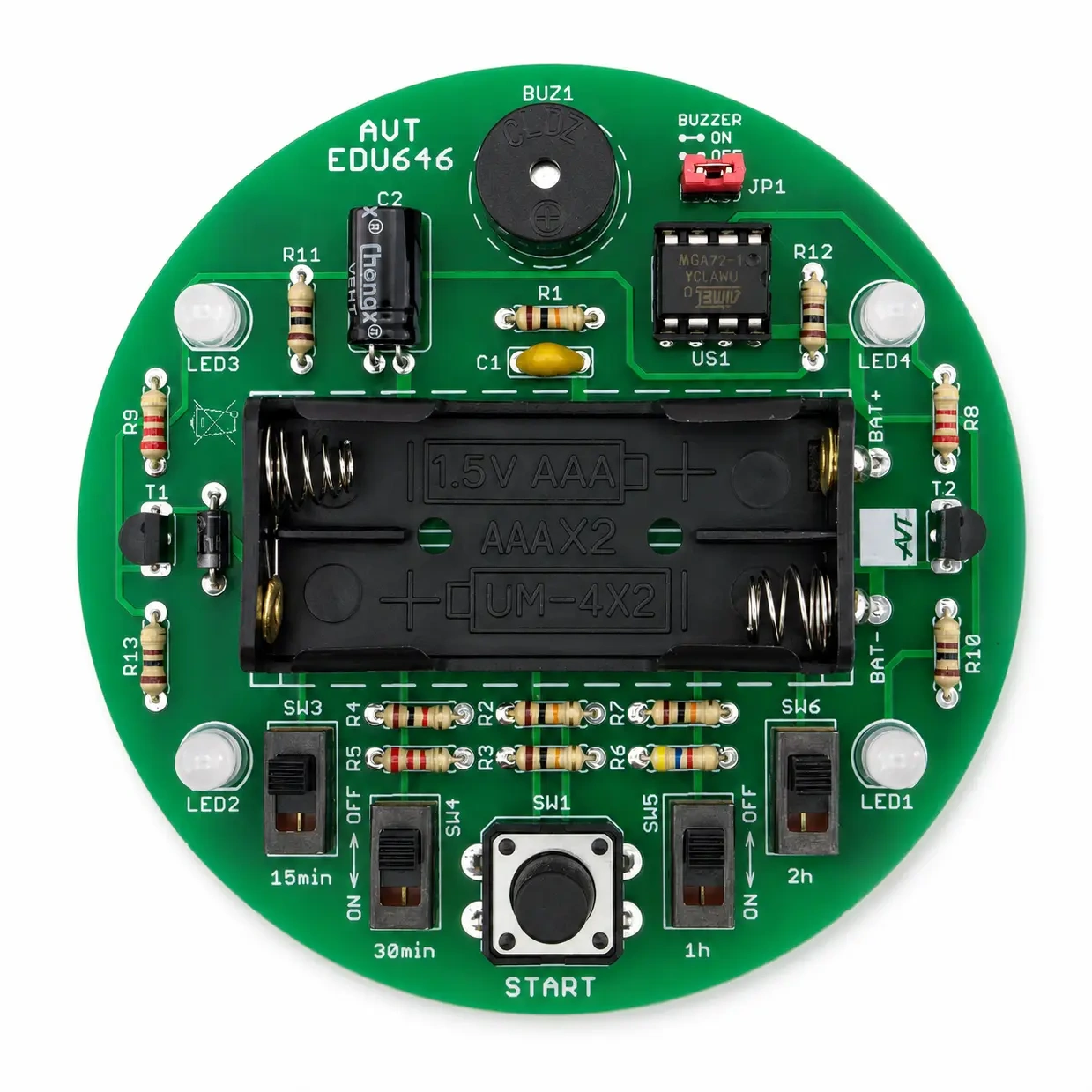

- płytka drukowana PCB o średnicy 82 mm
Co daje ten projekt?
Montaż pozwala przećwiczyć lutowanie elementów THT, pracę z diodami LED, rezystorami, tranzystorami, kondensatorami, sygnalizatorem piezo i układem scalonym ATTINY13. Po zakończeniu pracy powstaje użyteczny projekt elektroniczny, który może przypominać o prostych czynnościach domowych lub organizacyjnych.

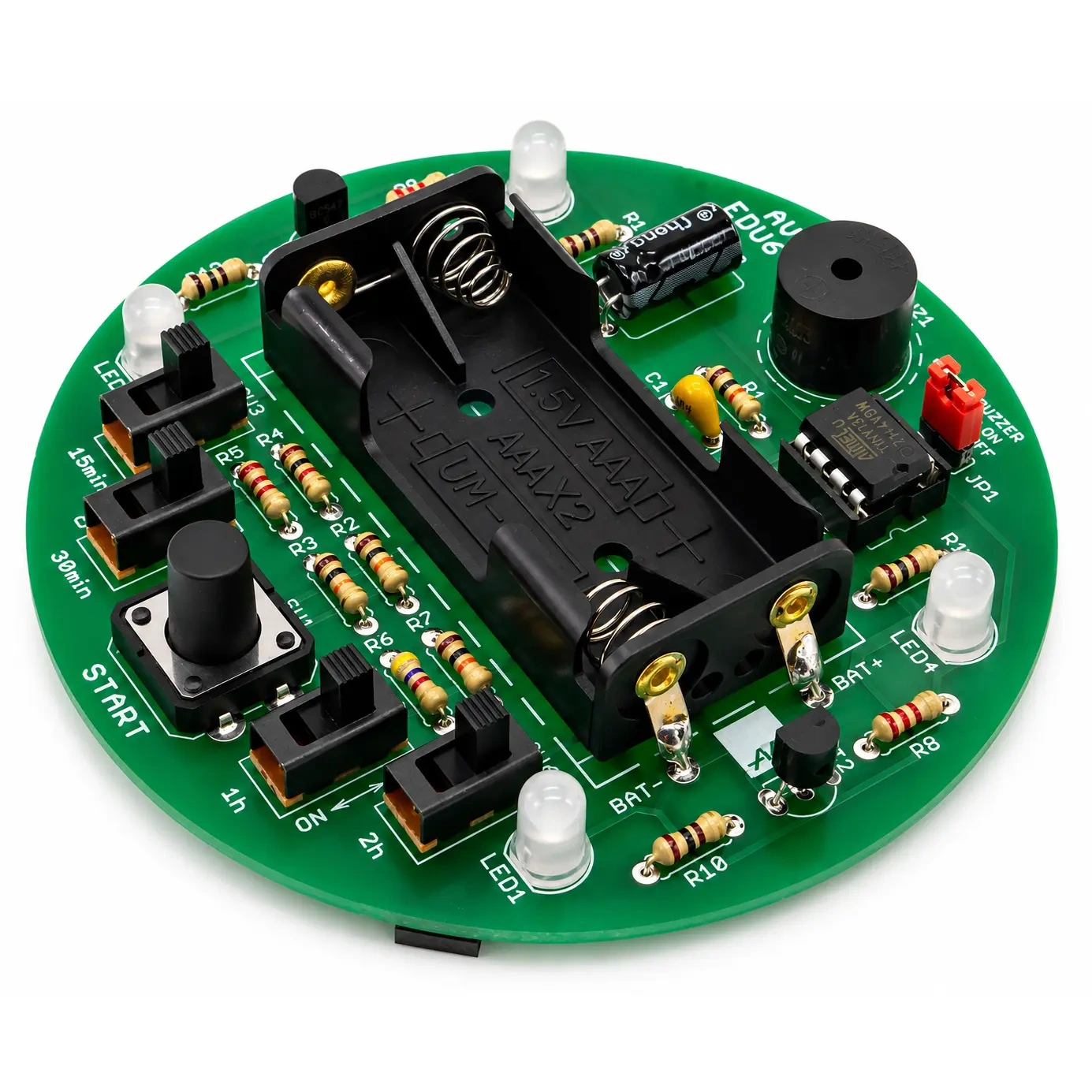

Przycisk START rozpoczyna odliczanie, przełączniki wybierają czas, diody LED pokazują pracę układu, a sygnalizator piezo może poinformować o końcu odliczania krótkimi dźwiękami.
Co dodatkowo będzie potrzebne?
- Zasilanie: 2 baterie AAA
- Narzędzia do montażu: lutownica lub stacja lutownicza, spoiwo lutownicze, cążki do przycinania wyprowadzeń
- Akcesoria ułatwiające pracę: podstawka pod lutownicę, czyścik do grotu, mata robocza, uchwyt typu trzecia ręka
Dla kogo jest ten projekt?
- dla osób zaczynających naukę lutowania na praktycznym układzie THT
- dla hobbystów elektroniki szukających prostego timera do samodzielnego montażu
- dla uczestników warsztatów technicznych i zajęć praktycznych
- dla osób, które chcą połączyć naukę elektroniki z wykonaniem użytecznego gadżetu
- jako projekt edukacyjny pokazujący działanie mikrokontrolera, diod LED, przycisków i sygnalizatora piezo
Projekt AVT EDU nr 646
Przypominacz świetlno-dźwiękowy - Timer LED z alarmem
Układ pracuje w stanie spoczynku bez widocznych oznak działania. Po ustawieniu wybranego czasu przełącznikami i krótkim naciśnięciu przycisku START rozpoczyna odliczanie, sygnalizowane najpierw dłuższym mignięciem diod LED. Następnie diody błyskają co 1 sekundę aż do zakończenia odliczania. Po upływie ustawionego czasu diody zaczynają migać intensywnie, a sygnalizator piezo wydaje krótkie dźwięki.
Sygnalizację akustyczną można wyłączyć przez zdjęcie zworki JP1. Alarm zatrzymuje się krótkim naciśnięciem przycisku START. Raz uruchomionego odliczania nie można zatrzymać ani zmienić jego czasu, z wyjątkiem wyjęcia baterii. Błąd odliczania czasu wynosi około 3%.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Funkcja układu | przypominacz świetlno-dźwiękowy |
| Nastawy czasu | 15 min, 30 min, 1 h, 2 h |
| Wyzwalanie | przycisk START |
| Sygnalizacja pracy | szybkie błyśnięcia diod LED podczas odmierzania czasu |
| Sygnalizacja zakończenia | optyczna lub optyczno-akustyczna |
| Element sterujący | ATTINY13 |
| Zasilanie | 3 V DC, 2×AAA |
| Baterie w zestawie | nie |
| Błąd odliczania czasu | około 3% |
| Wymiary płytki | średnica 82 mm |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB, a lut wykonuje się po drugiej stronie laminatu. To dobry format do nauki, ponieważ elementy są większe i łatwiejsze do kontroli podczas montażu.
Diody LED mają polaryzację. Oznacza to, że muszą być wlutowane w odpowiednim kierunku. Odwrotne wlutowanie diody może spowodować, że nie będzie świecić mimo poprawnego działania reszty układu.
Kondensator elektrolityczny, dioda D1, tranzystory i układ scalony również wymagają właściwej orientacji. Elementy oznaczone w dokumentacji wykrzyknikiem należy montować szczególnie uważnie.

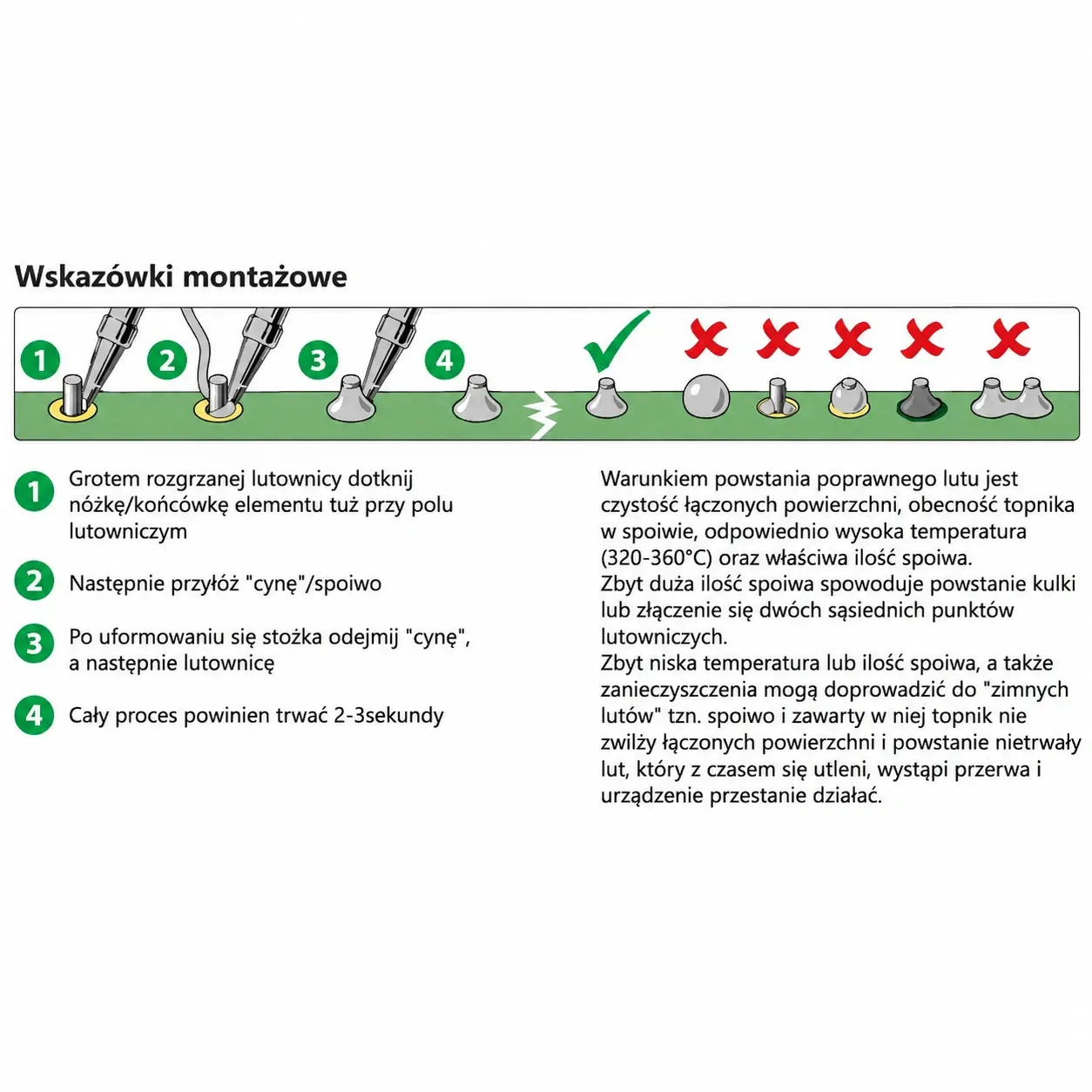

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może utworzyć kulkę lub zwarcie między sąsiednimi polami lutowniczymi. Zbyt niska temperatura, zabrudzone powierzchnie albo zbyt mało spoiwa mogą prowadzić do zimnych lutów.
Zalecana temperatura lutowania to 320–360°C, a samo lutowanie jednego punktu powinno trwać około 2–3 sekundy. Montaż warto rozpocząć od najmniejszych elementów i przechodzić do coraz większych.
Dlaczego warto wybrać AVT EDU646?
Projekt łączy naukę lutowania z budową użytecznego urządzenia. Przypominacz pokazuje w praktyce działanie wejść przełącznikowych, przycisku START, diod LED, sygnalizatora piezo i mikrokontrolera. Dzięki swoim praktycznym funkcjom zestaw po zlutowaniu to działający timer do codziennych zastosowań.
Najczęściej zadawane pytania
Czy trzeba lutować elementy?
Tak. To zestaw DIY do samodzielnego montażu, przeznaczony do ćwiczenia lutowania elementów przewlekanych THT.
Jakiego zasilania wymaga przypominacz?
Układ wymaga zasilania 3 V DC z dwóch baterii AAA. Baterie nie są dołączone do zestawu.
Czy alarm dźwiękowy można wyłączyć?
Tak. Sygnalizację akustyczną można wyłączyć przez zdjęcie zworki JP1, pozostawiając sygnalizację optyczną.
Czy można zatrzymać rozpoczęte odliczanie?
Rozpoczętego odliczania nie można zatrzymać ani zmienić jego czasu standardowo. Możliwe jest jedynie przerwanie pracy przez wyjęcie baterii.
Na co uważać podczas montażu?
Trzeba zwrócić uwagę na kierunek montażu elementów spolaryzowanych, szczególnie diod LED, diody D1, kondensatora C2, tranzystorów i układu ATTINY13. Po lutowaniu warto sprawdzić, czy nie powstały zwarcia między punktami lutowniczymi.
Czego można się nauczyć podczas montażu?
Projekt pozwala przećwiczyć montaż THT, rozpoznawanie wartości rezystorów, lutowanie elementów spolaryzowanych, działanie przycisku, wybór nastaw przełącznikami oraz sygnalizację LED i piezo sterowaną przez mikrokontroler.
