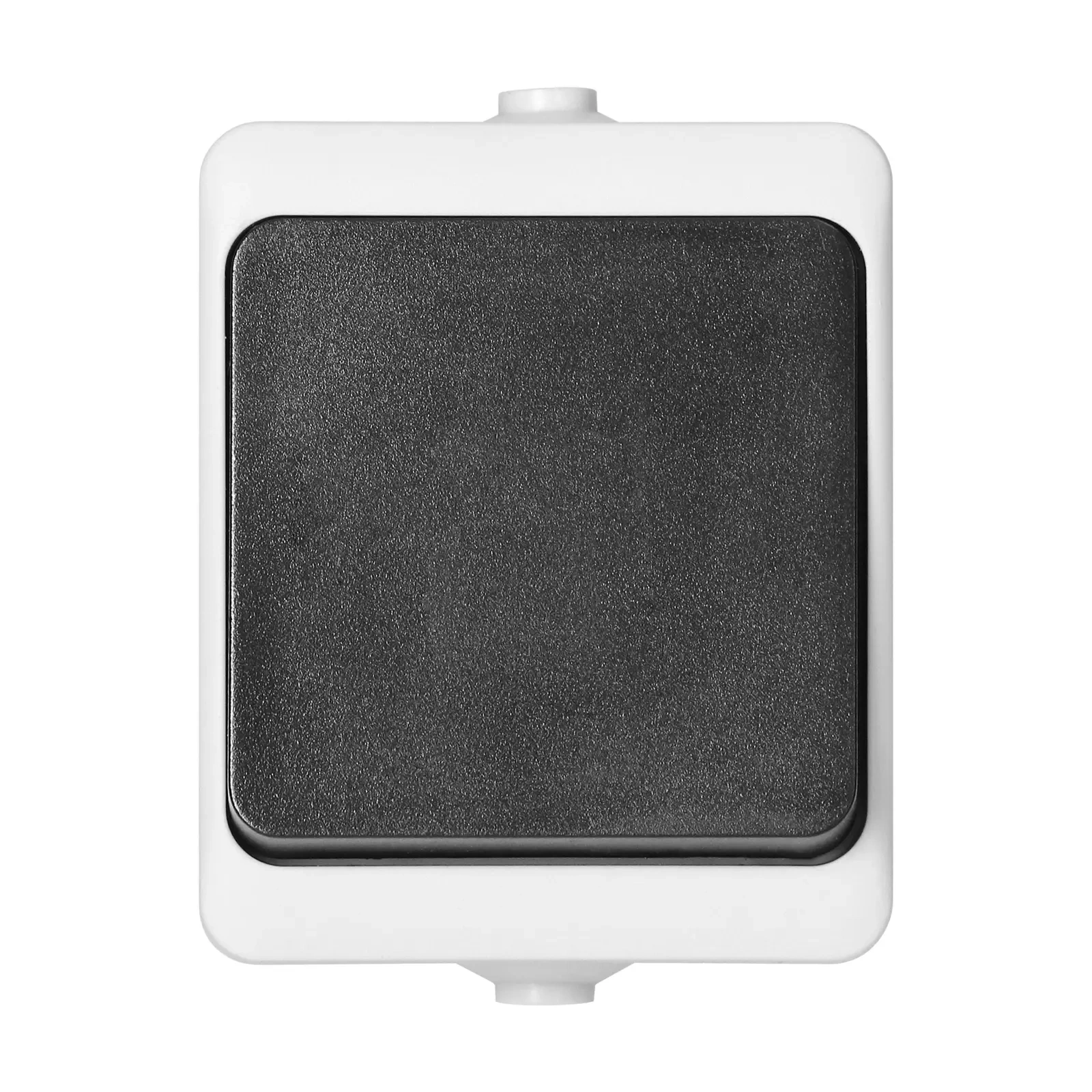

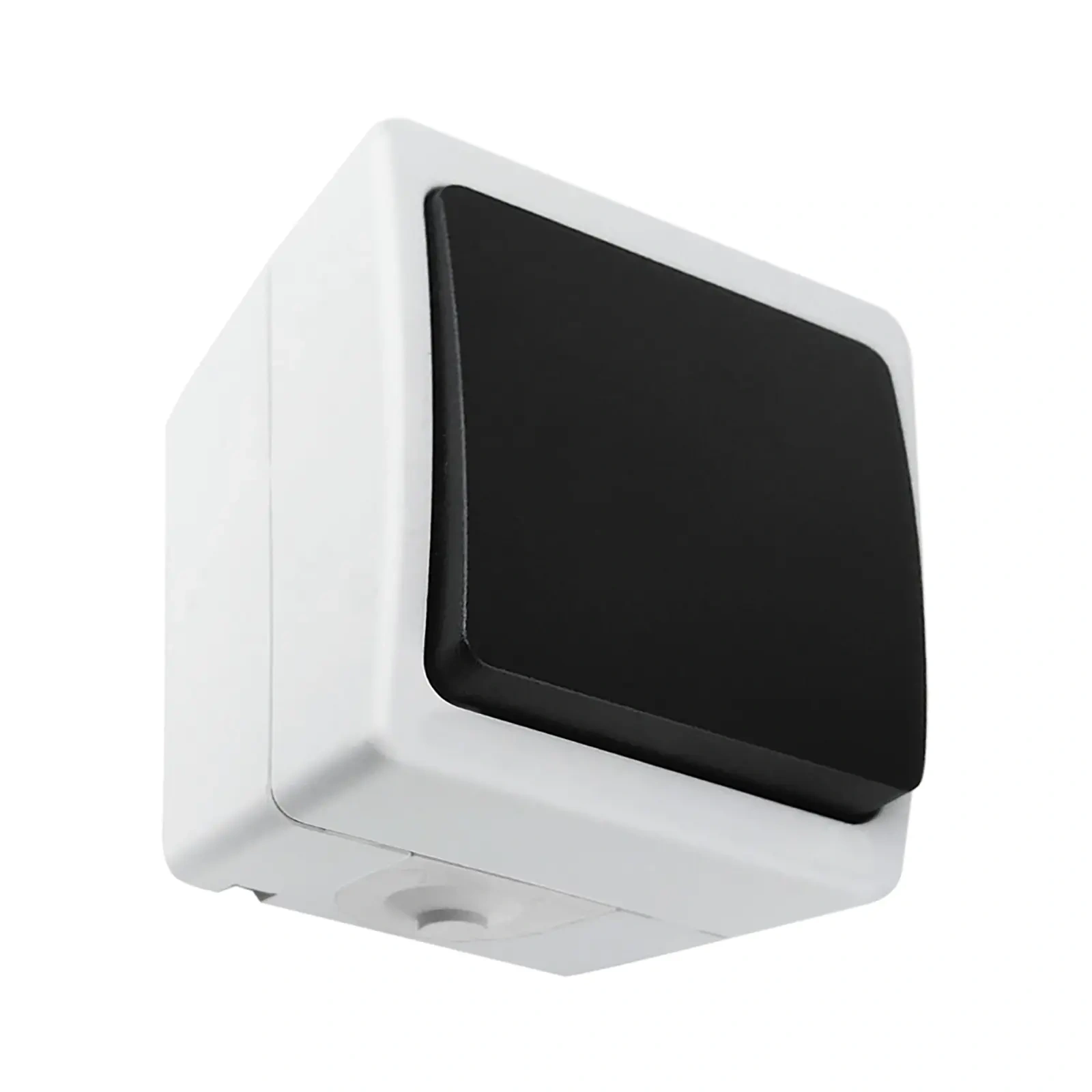

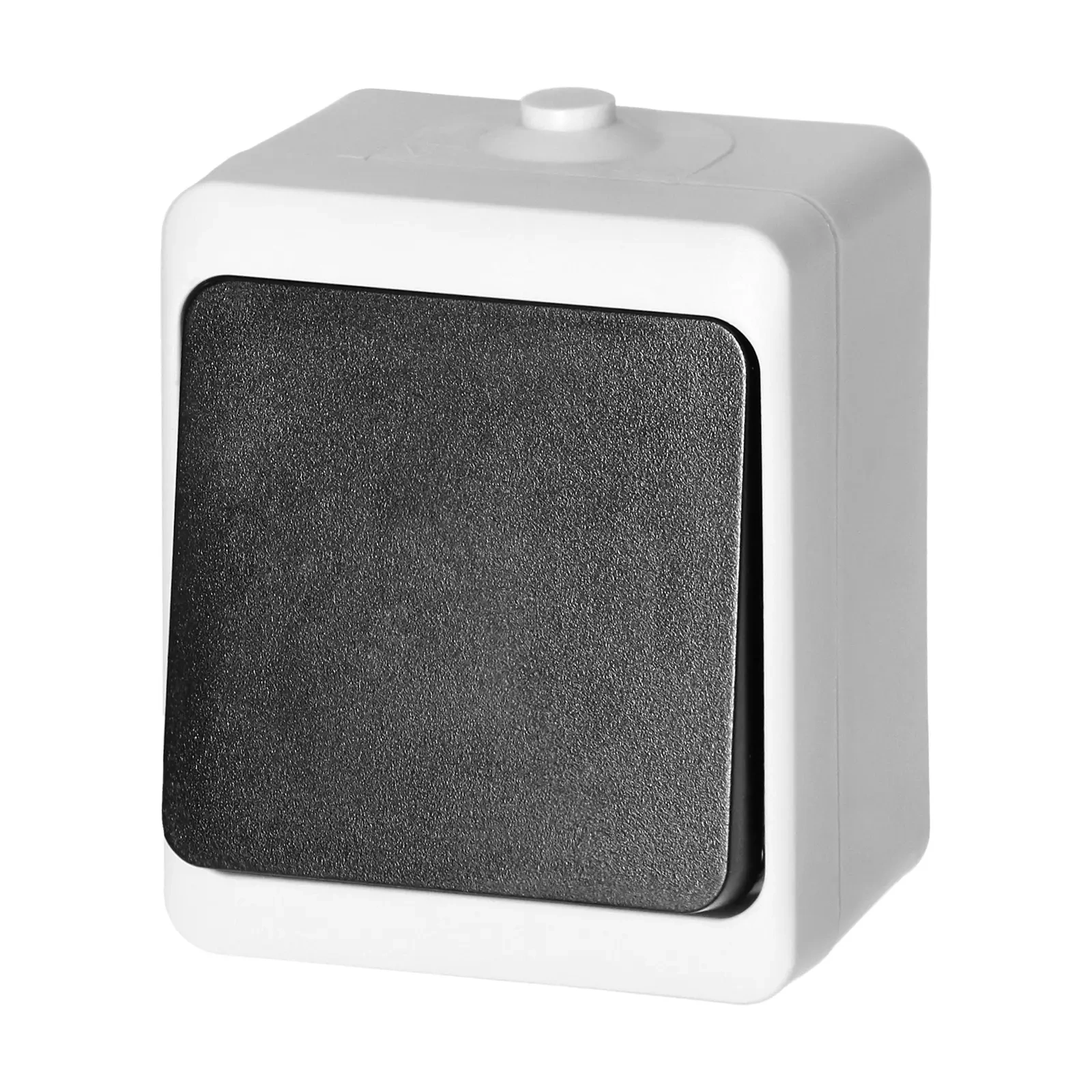

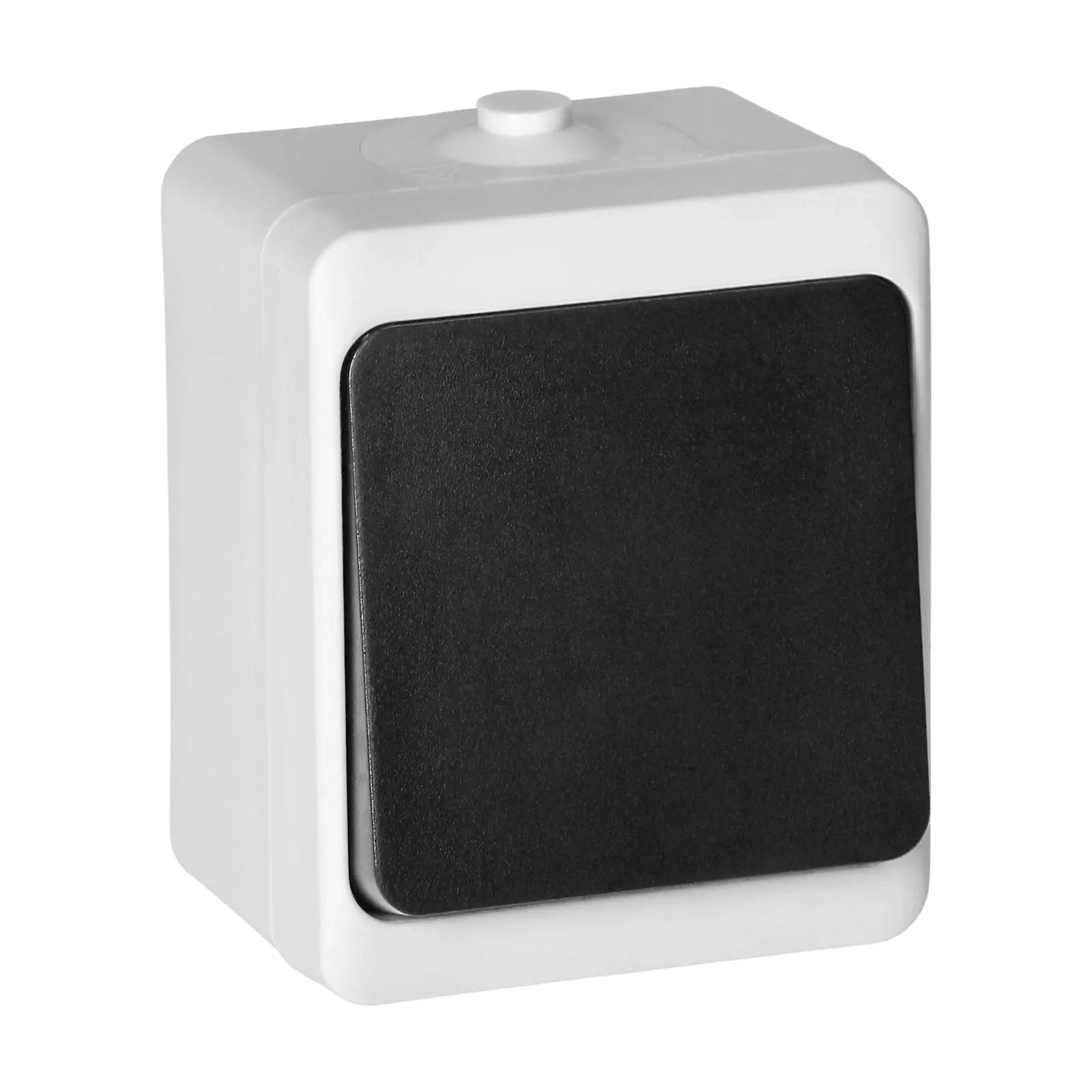

Przycisk dzwonkowy natynkowy ORNO AQUATIC MINI IP54 10A 230V biało-czarny

Przycisk dzwonkowy natynkowy ORNO AQUATIC MINI IP54 10A 230V do dzwonka biało-czarny

Przycisk dzwonkowy natynkowy ORNO AQUATIC MINI IP54 to pojedynczy przycisk chwilowy do uruchamiania dzwonka, gongu lub innego obwodu sterowanego krótkim impulsem. Pracuje w instalacjach o napięciu znamionowym 230V i prądzie znamionowym 10A. Kompaktowa obudowa MINI sprawdza się tam, gdzie dostępna przestrzeń montażowa jest ograniczona, a stopień ochrony IP54 zapewnia podwyższoną odporność na kurz i bryzgi wody.

Najważniejsze cechy przycisku dzwonkowego AQUATIC MINI

• Przycisk dzwonkowy natynkowy do obsługi dzwonka, gongu lub prostego obwodu sygnalizacyjnego.
• Stopień ochrony IP54 — lepsza ochrona przed kurzem i bryzgami wody niż w standardowym osprzęcie do suchych wnętrz.
• Prąd znamionowy 10A i napięcie znamionowe 230V — parametry do typowych instalacji elektroinstalacyjnych.
• Pojedynczy styk zwierny — obwód zostaje zamknięty tylko podczas naciśnięcia przycisku.
• Montaż natynkowy — praktyczny przy instalacjach prowadzonych po powierzchni ściany.
• Zaciski śrubowe — pewne połączenie przewodów z mechanizmem przycisku.
• Kompaktowe wymiary — szerokość 54 mm, wysokość 65 mm i głębokość 38 mm.
• Matowe wykończenie oraz biało-czarna kolorystyka pasująca do pomieszczeń użytkowych, technicznych i industrialnych.

Do czego służy przycisk dzwonkowy?

Przycisk dzwonkowy działa inaczej niż klasyczny włącznik światła. Po naciśnięciu chwilowo zamyka obwód, a po puszczeniu wraca do pozycji spoczynkowej. Dzięki temu nadaje się do uruchamiania dzwonka, gongu, sygnalizatora lub wejścia sterującego w prostych układach automatyki.

Model AQUATIC MINI ma jeden styk zwierny, czyli po naciśnięciu przycisku przewodzi prąd w sterowanym obwodzie. Brak podświetlenia i brak lampki sygnalizacyjnej upraszczają konstrukcję oraz ułatwiają zastosowanie w typowych instalacjach dzwonkowych.

Zastosowanie

• instalacje dzwonkowe 230V,
• obsługa gongów i sygnalizatorów akustycznych,
• wejścia do domów, garaży, warsztatów i pomieszczeń technicznych,
• instalacje natynkowe w budynkach mieszkalnych i użytkowych,
• miejsca narażone na kurz lub okresowe bryzgi wody,
• modernizacja starszych instalacji prowadzonych po powierzchni ściany.

Dlaczego warto wybrać serię AQUATIC MINI?

Seria AQUATIC MINI łączy małe gabaryty z podwyższoną ochroną obudowy. Przycisk zajmuje niewiele miejsca, dlatego można go zamontować przy drzwiach, na wąskich fragmentach ściany, słupkach, filarach lub w ciasnych wnękach. Spójna stylistyka serii pozwala dobrać pasujące gniazda i łączniki do jednego pomieszczenia albo całej instalacji.

Porada montażowa: przed podłączeniem należy odłączyć zasilanie i sprawdzić brak napięcia odpowiednim miernikiem. Prace przy instalacji 230V powinien wykonywać elektryk lub osoba z właściwymi kwalifikacjami.

Specyfikacja techniczna

Zawartość zestawu

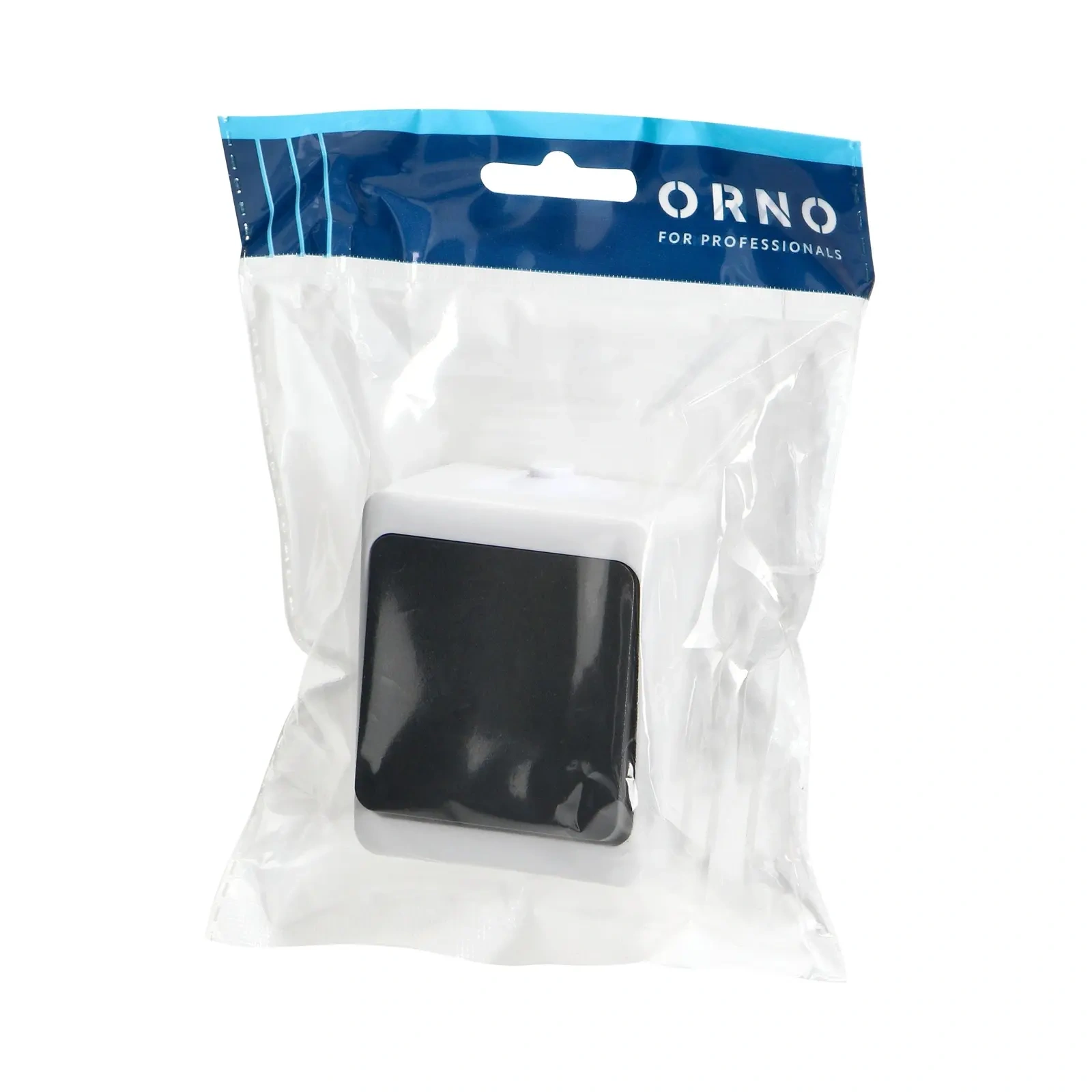

• włącznik dzwonkowy natynkowy ORNO AQUATIC MINI IP54 10A 230V

Przycisk dzwonkowy jest elementem chwilowym. Oznacza to, że jego styk zwiera obwód tylko w czasie naciskania. Po puszczeniu przycisku mechanizm wraca do pozycji początkowej, a obwód zostaje ponownie rozłączony. Takie działanie jest potrzebne w układach dzwonkowych, ponieważ dzwonek lub gong powinien otrzymać krótki impuls, a nie stałe zasilanie.

W obwodzie 230V przycisk najczęściej steruje przewodem fazowym doprowadzającym zasilanie do odbiornika. Po naciśnięciu przycisku napięcie trafia do dzwonka, który zaczyna pracować. Po zwolnieniu przycisku tor prądowy zostaje przerwany. Dzięki temu przycisk chwilowy natynkowy jest prostym, mechanicznym elementem sterującym bez elektroniki sterującej.

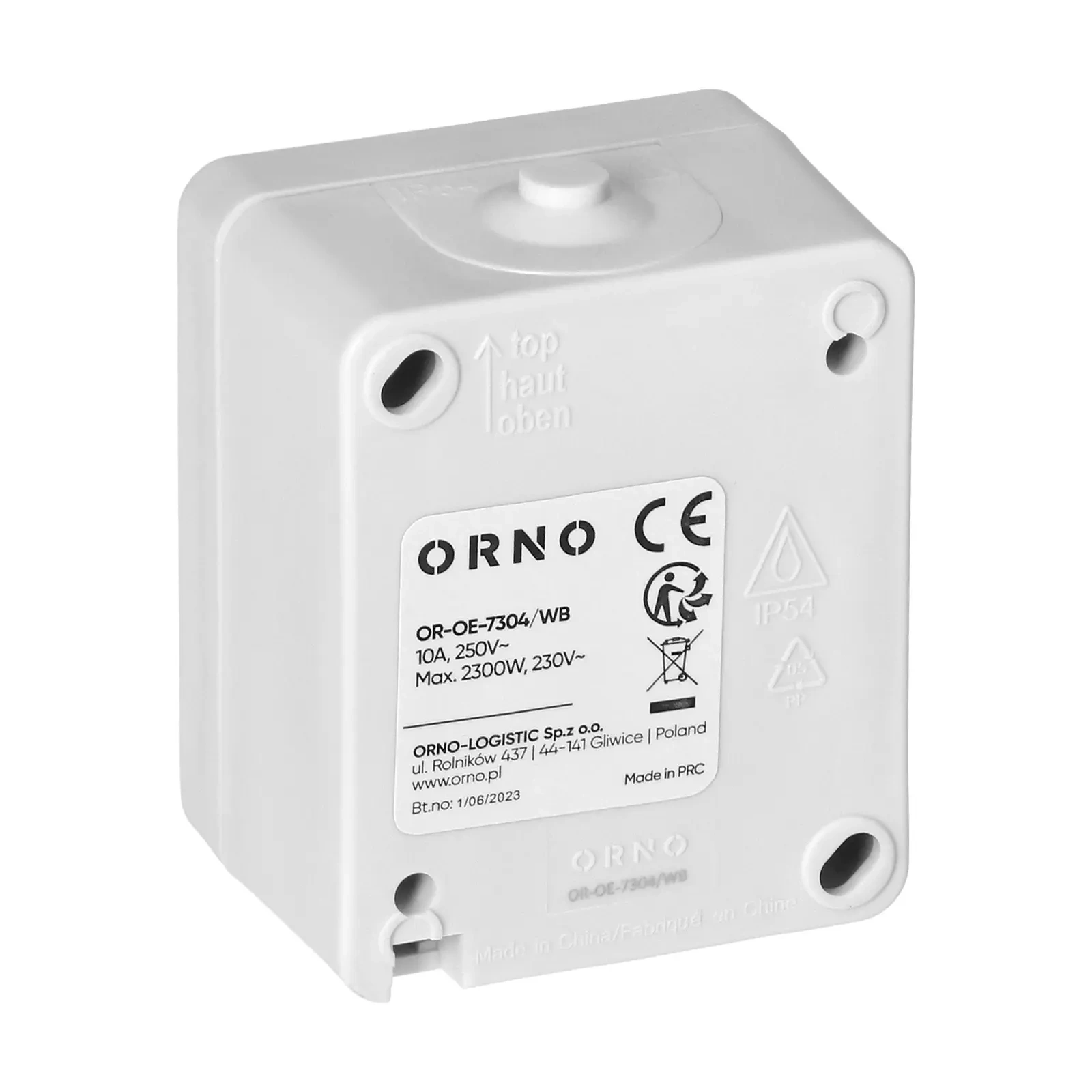

Parametry 230V i 10A określają napięcie oraz maksymalny prąd znamionowy osprzętu. Zależność między mocą, napięciem i prądem opisuje wzór P = U × I. Dla 230V i 10A teoretyczna moc obciążenia wynosi 2300W, ale w instalacjach dzwonkowych rzeczywiste obciążenie jest zwykle znacznie mniejsze. Przy doborze osprzętu należy zawsze uwzględnić parametry całego obwodu oraz wymagania odbiornika.

Oznaczenie IP54 informuje o poziomie ochrony obudowy. Pierwsza cyfra „5” oznacza ochronę przed pyłem w ilości, która mogłaby zakłócić pracę urządzenia. Druga cyfra „4” oznacza ochronę przed bryzgami wody z różnych kierunków. To ważne przy montażu przy wejściach, w garażach i pomieszczeniach gospodarczych.

Najczęstsze zastosowania w praktyce

ORNO AQUATIC MINI IP54 sprawdzi się jako przycisk do dzwonka przy drzwiach wejściowych, w garażu, warsztacie, magazynie lub na zapleczu technicznym. Kompaktowa obudowa ułatwia montaż na ograniczonej powierzchni, a zaciski śrubowe pozwalają wykonać stabilne połączenie przewodów instalacyjnych. To praktyczny wybór do instalacji natynkowych, w których liczy się prostota, odporność obudowy i mały rozmiar osprzętu.
