Czy PBS-110 nadaje się jako przycisk RESET do Arduino lub ESP32?
Tak. Jeden przewód łączy się z wejściem RESET (Arduino) lub EN (ESP32), drugi z GND. Oba wejścia mają podciąganie na płytce, więc dodatkowy rezystor nie jest potrzebny.
Przycisk chwilowy PBS-110 zwierny OFF-(ON), 1 A 250 V, otwór 7 mm, przewody 10 cm, czerwony

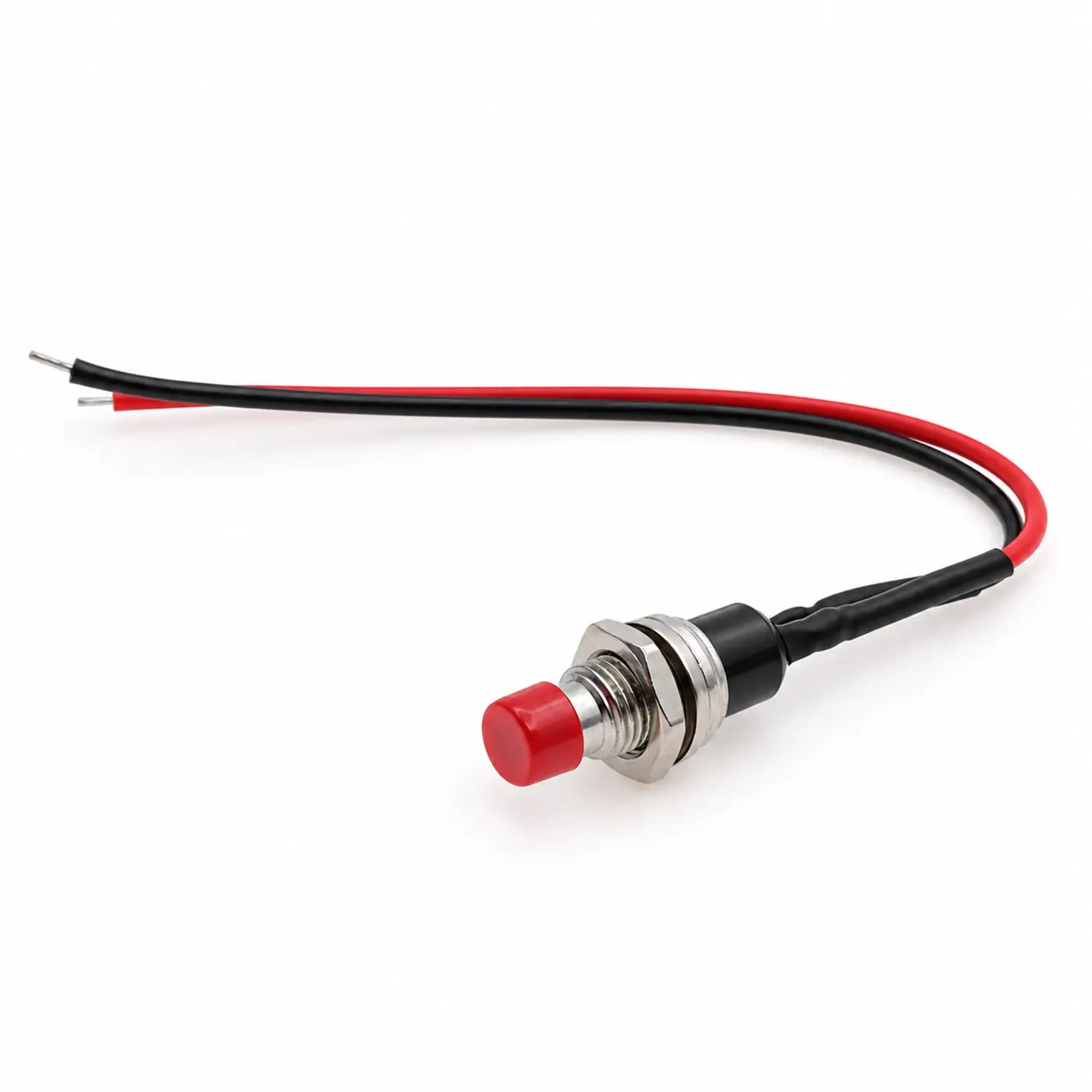

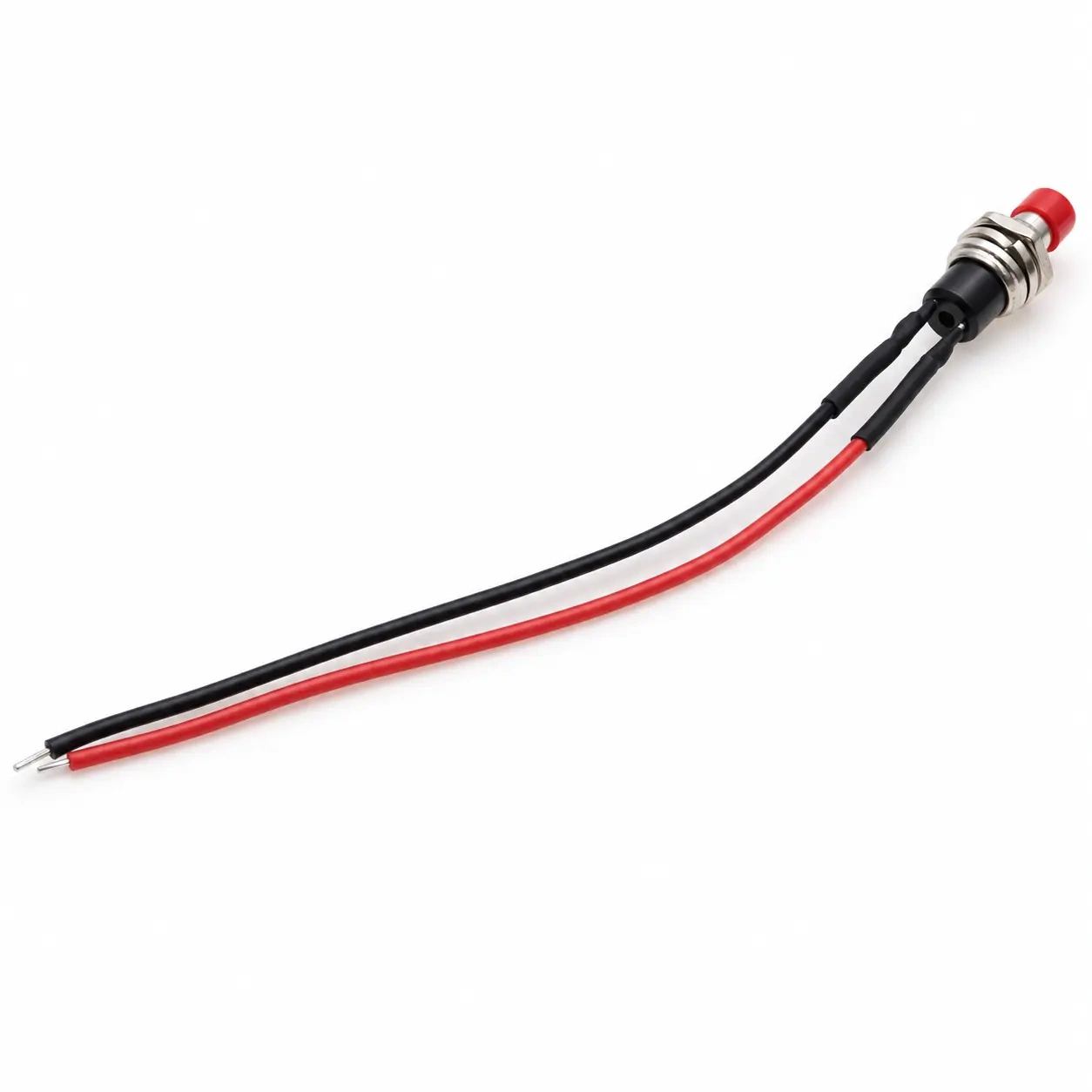

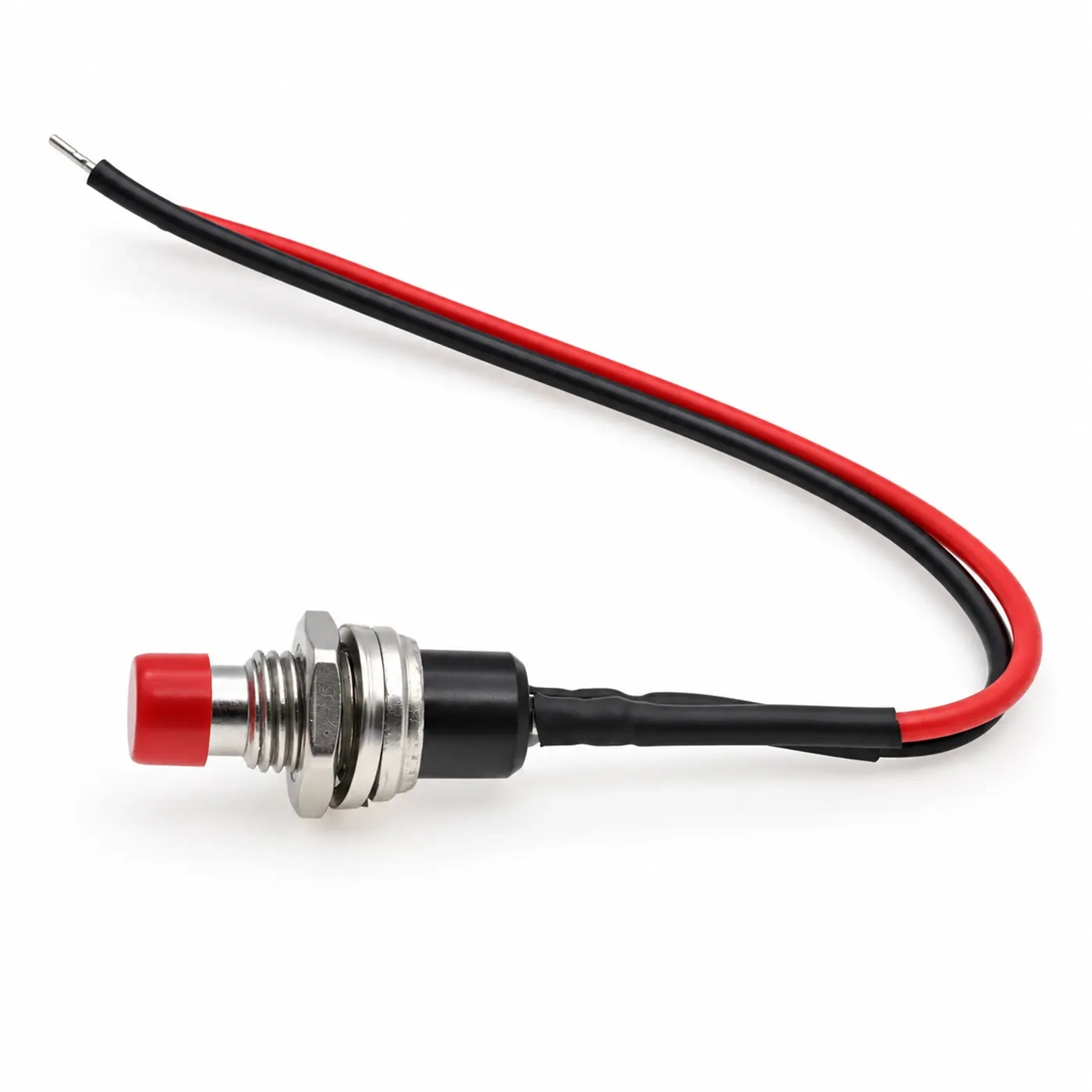

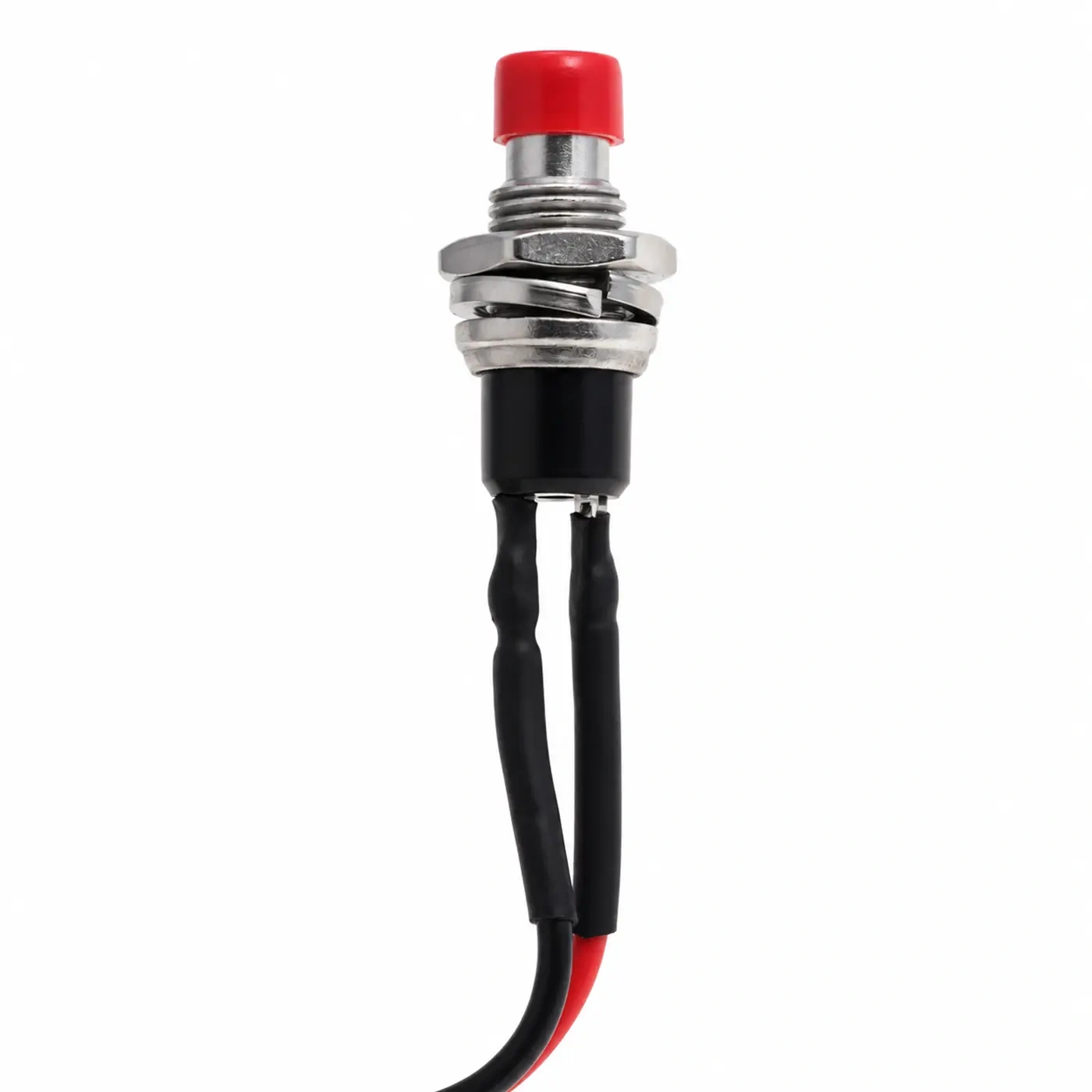

Czerwony przycisk typu reset z metalową tuleją i przewodami 10 cm
Czerwona nasadka wyróżnia PBS-110 na panelu, dlatego przycisk najczęściej pełni funkcję RESET: zerowania mikrokontrolera, licznika albo kasowania alarmu. Styk zwierny zamyka obwód tylko podczas naciskania (OFF-(ON)), przenosi 1 A przy 250 V i wytrzymuje 50 000 przełączeń. Montaż w otworze 7 mm ułatwia metalowa tuleja z nakrętką, a dwa przewody 10 cm są przylutowane fabrycznie.
Specyfikacja techniczna
- typ: przycisk chwilowy, styk zwierny (NO)
- sposób przełączania: OFF-(ON), powrót po zwolnieniu
- obciążalność styków: 1 A / 250 V
- rezystancja styku: do 20 mΩ
- rezystancja izolacji: min. 100 MΩ przy 500 VDC
- wytrzymałość elektryczna izolacji: 1000 VAC przez 1 minutę
- trwałość: 50 000 przełączeń
- temperatura pracy: od -25 do +85°C
- montaż: metalowa tuleja gwintowana z nakrętką i podkładką, otwór 7 mm
- podłączenie: przewody 10 cm przylutowane do wyprowadzeń, połączenia w koszulce termokurczliwej, końce ocynowane
- kolor nasadki: czerwony
Czerwona nasadka, styk chwilowy i gotowe przewody
- Kolor, który wyróżnia funkcję - czerwona nasadka odróżnia przycisk zerowania lub kasowania od pozostałych elementów panelu i ogranicza przypadkowe naciśnięcia.
- Impuls zamiast stanu stałego - styk zamknięty tylko podczas naciskania daje sygnał o długości naciśnięcia, czego potrzebują wejścia RESET i liczniki.
- Bez lutowania przy korpusie - przewody wychodzą z koszulek termokurczliwych, a ich ocynowane końce łączy się z płytką albo złączem.
Przycisk RESET w Arduino i ESP32
Wejście RESET w Arduino i wyprowadzenie EN w ESP32 są aktywne stanem niskim i podciągnięte do zasilania na płytce. Wystarczy połączyć jeden przewód przycisku z RESET lub EN, a drugi z GND: naciśnięcie zwiera wejście do masy i układ startuje od nowa po zwolnieniu przycisku. Przycisk wyprowadzony na obudowę zastępuje mikroprzycisk na płytce, niedostępny po zamknięciu urządzenia.
Zastosowania w elektronice, automatyce i modelarstwie
- Dla elektronika - zewnętrzny RESET w obudowie z Arduino, ESP32 lub innym mikrokontrolerem.
- W automatyce i sygnalizacji - kasowanie alarmu, zerowanie licznika impulsów, potwierdzenie zdarzenia na pulpicie.
- W modelarstwie i makietach - przyciski wyzwalające sekwencje świateł, dźwięków lub ruchu.
Najczęstsze pytania o przycisk PBS-110
Czy po zwolnieniu przycisk pozostaje załączony?
Nie. Styk zwierny zamyka obwód tylko na czas naciskania, a po zwolnieniu wraca do stanu rozwartego. Dzięki temu przycisk daje impuls, a nie stałe włączenie.
Który przewód jest plusem?
Żaden. Przycisk ma jeden styk zwierny i działa jak kawałek przewodu, który się zamyka, więc kolory przewodów nie oznaczają biegunowości. Oba przewody można podłączyć dowolnie.
Jaki otwór przygotować pod przycisk?
Otwór o średnicy 7 mm. Korpus wsuwa się od tyłu panelu, a od frontu dokręca nakrętkę na metalową tuleję gwintowaną, z podkładką pod spodem.
Czy przewody przycisku można przedłużyć?
Tak. Przedłużenie lutuje się do ocynowanych końców i izoluje koszulką termokurczliwą. Przy wejściach mikrokontrolera długi przewód warto prowadzić z dala od przewodów zasilających silniki i przekaźniki, żeby nie zbierał zakłóceń.
