Czy przycisk PBS-110 wraca po zwolnieniu?
Tak. To przycisk chwilowy w układzie OFF-(ON): styk zamyka się tylko podczas naciskania, a po zwolnieniu sprężyna go rozwiera. Do włączania i wyłączania na stałe służy przycisk lub przełącznik z zatrzaskiem.
Przycisk chwilowy PBS-110 zwierny OFF-(ON), 1 A 250 V, otwór 7 mm, przewody 10 cm, czarny

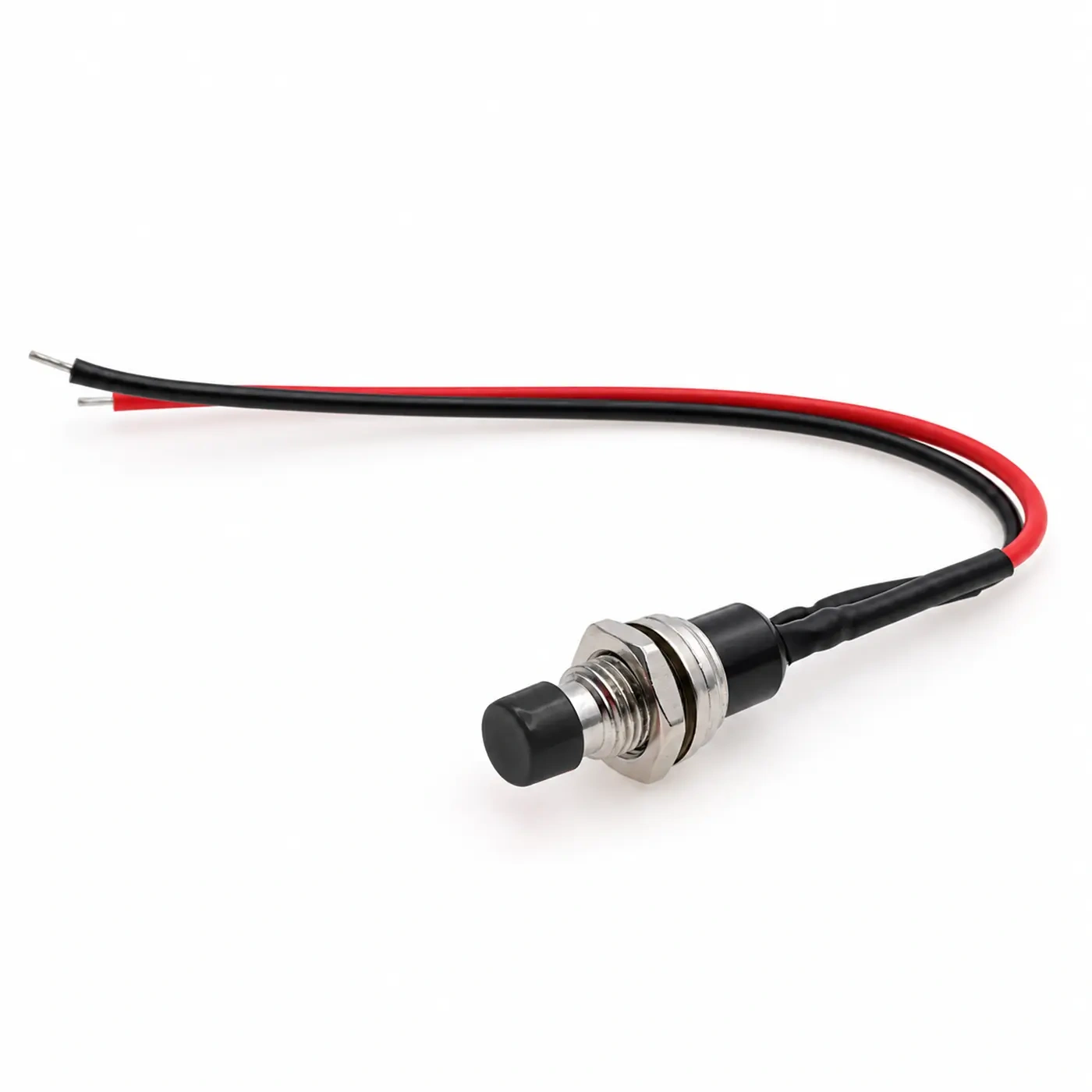

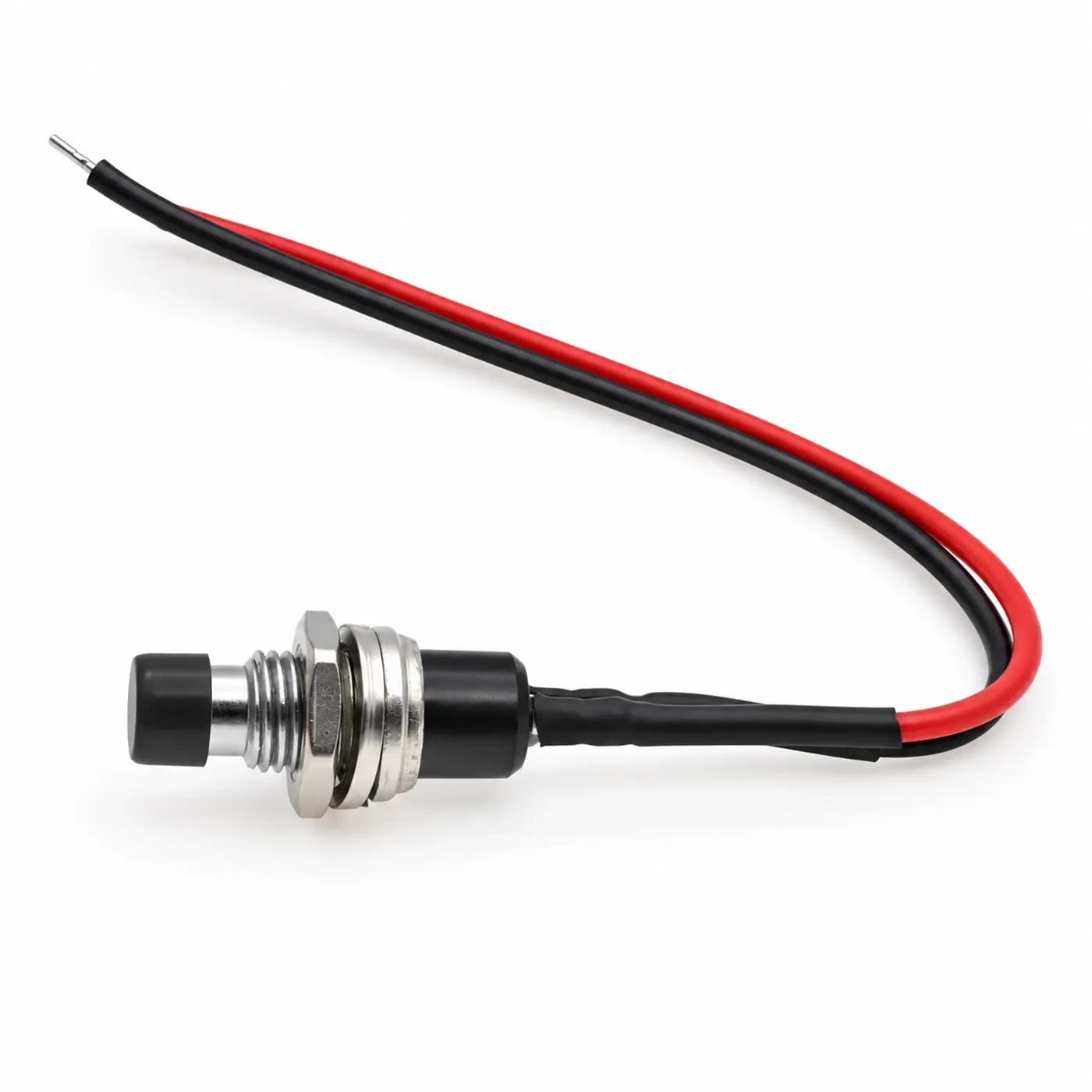

Przycisk zwierny chwilowy z czarną nasadką i gotowymi przewodami
PBS-110 to przycisk panelowy, który zamyka obwód tylko na czas naciśnięcia: po zwolnieniu sprężyna rozwiera styk (układ OFF-(ON)). Mocuje się go w otworze 7 mm metalową tuleją gwintowaną z nakrętką, a do wyprowadzeń są fabrycznie przylutowane dwa przewody 10 cm, więc przycisk łączy się z układem bez lutowania przy samym korpusie. Styki przenoszą 1 A przy 250 V, a trwałość wynosi 50 000 przełączeń.
Specyfikacja techniczna
- typ: przycisk chwilowy, styk zwierny (NO)
- sposób przełączania: OFF-(ON), powrót po zwolnieniu
- obciążalność styków: 1 A / 250 V
- rezystancja styku: do 20 mΩ
- rezystancja izolacji: min. 100 MΩ przy 500 VDC
- wytrzymałość elektryczna izolacji: 1000 VAC przez 1 minutę
- trwałość: 50 000 przełączeń
- temperatura pracy: od -25 do +85°C
- montaż: metalowa tuleja gwintowana z nakrętką i podkładką, otwór 7 mm
- podłączenie: przewody 10 cm przylutowane do wyprowadzeń, połączenia w koszulce termokurczliwej, końce ocynowane
- kolor nasadki: czarny

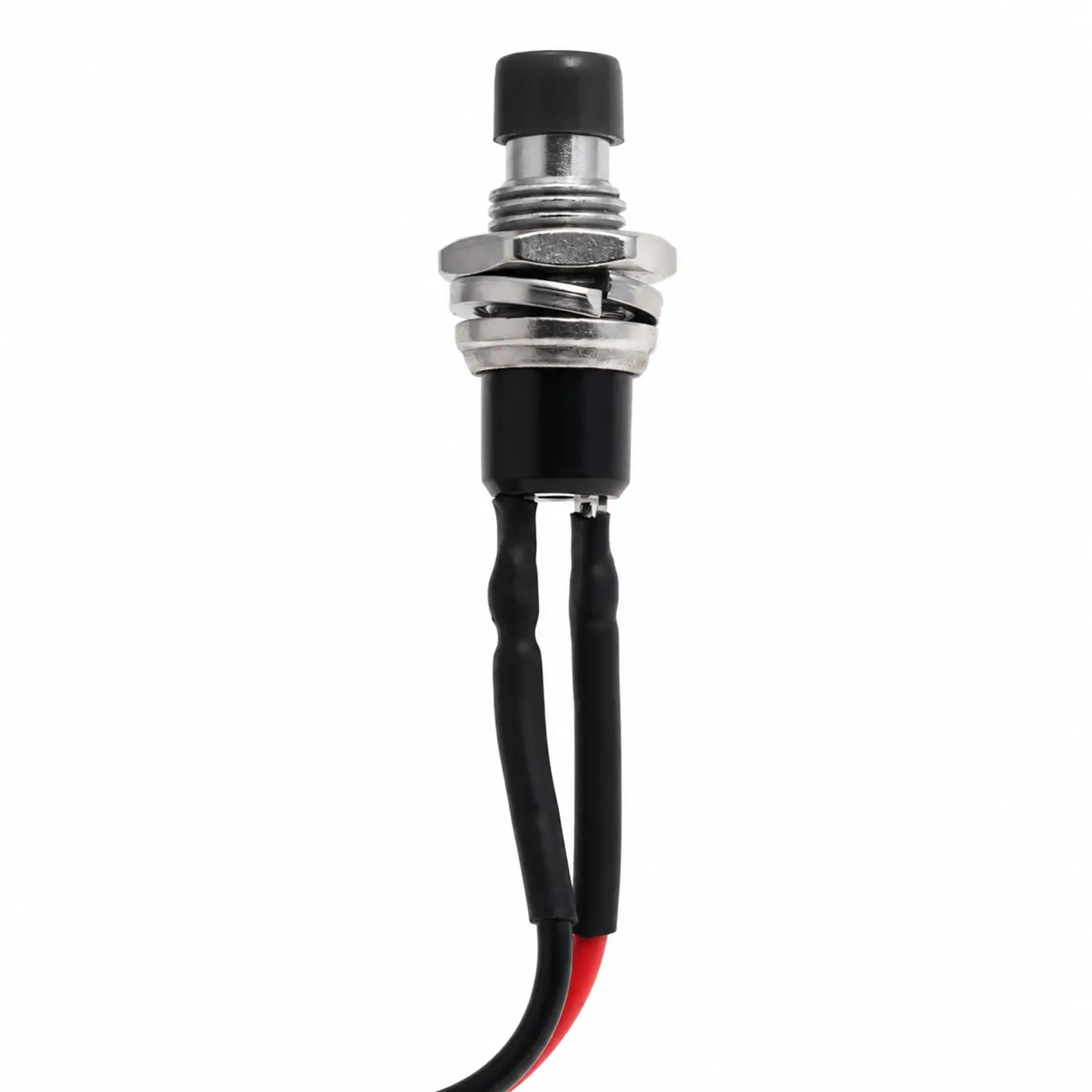

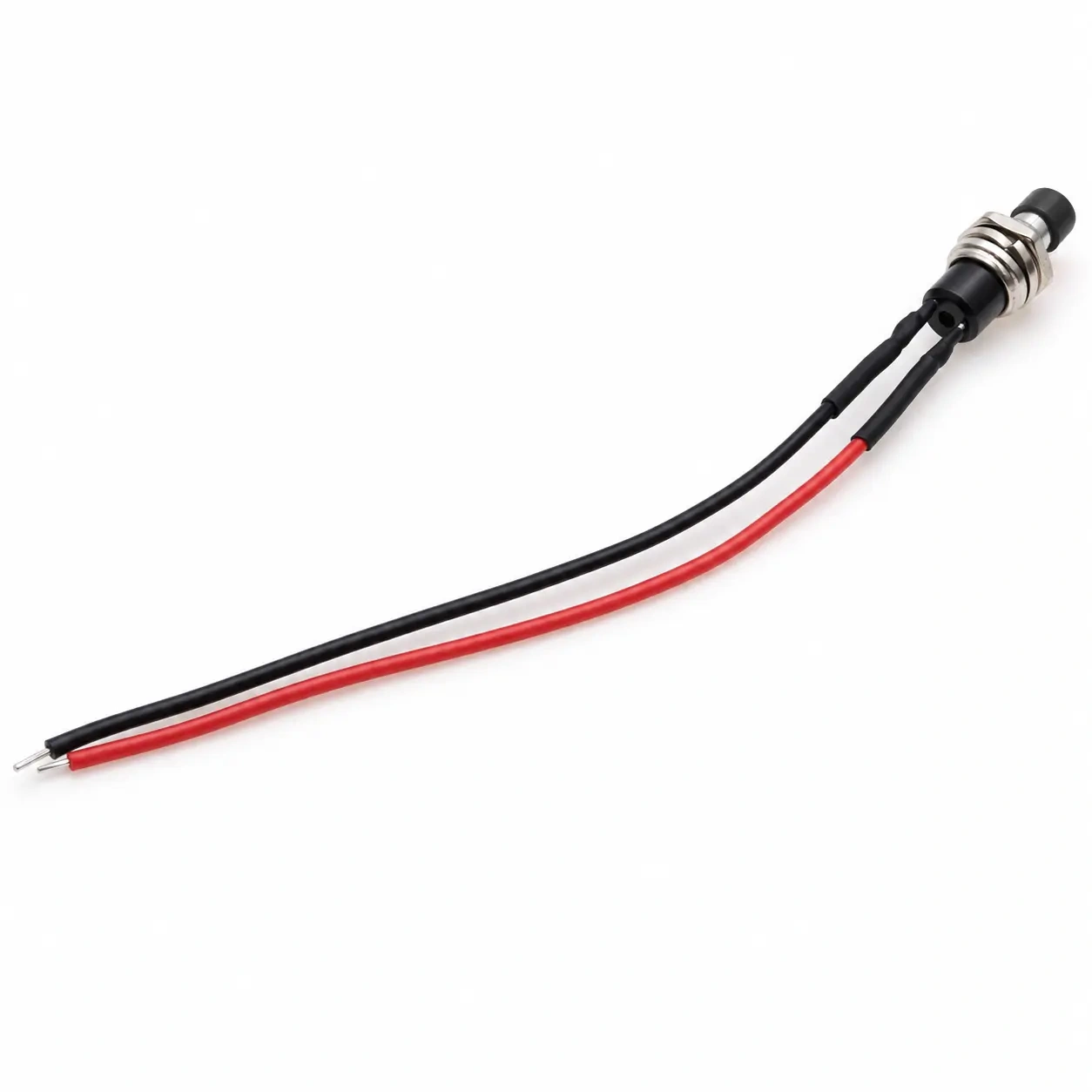

Przewody w komplecie, tuleja metalowa i czarna nasadka
- Przewody przylutowane fabrycznie - połączenia przy korpusie są zabezpieczone koszulką termokurczliwą, a ocynowane końce wchodzą wprost w złącze śrubowe albo w otwory płytki.
- Gwintowana tuleja z metalu - nakrętka dociska przycisk do panelu z tworzywa lub blachy i nie wyrabia się przy częstym naciskaniu.
- Czarna nasadka - na panelu z kilkoma przyciskami czarny kolor oznacza funkcje codzienne, a inne kolory można zostawić dla funkcji wyróżnionych.
Podłączenie do wejścia mikrokontrolera
Przycisk łączy się między wejściem cyfrowym a masą, a wejście podciąga się do zasilania rezystorem (w Arduino wystarczy tryb INPUT_PULLUP). W spoczynku wejście ma stan wysoki, po naciśnięciu niski. Styki mechaniczne po zamknięciu przez krótką chwilę odbijają się, dlatego program odczytuje stan dopiero po ustaleniu albo stosuje się filtr RC na wejściu.
Zastosowania w projektach, sterownikach i warsztacie
- Dla elektronika - przycisk startu, wyboru trybu lub kroku menu w urządzeniach na Arduino, ESP32 i Raspberry Pi.
- W pulpitach sterowniczych - przyciski impulsowe sterujące przekaźnikiem, sterownikiem bramy albo licznikiem.
- W warsztacie i serwisie - wymiana zużytego przycisku chwilowego w urządzeniu z otworem 7 mm w panelu.
Najczęstsze pytania o przycisk PBS-110
Jak zamontować przycisk w panelu?
W panelu wierci się otwór 7 mm, przycisk wsuwa od tyłu, a od frontu nakręca nakrętkę na metalową tuleję. Podkładka pod nakrętką zabezpiecza połączenie przed poluzowaniem przy częstym naciskaniu.
Jak podłączyć przycisk do Arduino?
Jeden przewód łączy się z pinem cyfrowym, drugi z GND, a pin ustawia w trybie INPUT_PULLUP. Naciśnięcie przycisku zmienia odczyt z HIGH na LOW, bez zewnętrznego rezystora.
Dlaczego program rejestruje kilka naciśnięć zamiast jednego?
To drgania styków: po zamknięciu styki mechaniczne przez krótką chwilę odbijają się, a mikrokontroler odczytuje każde odbicie jako osobne naciśnięcie. Rozwiązaniem jest programowe opóźnienie odczytu albo filtr RC na wejściu.
