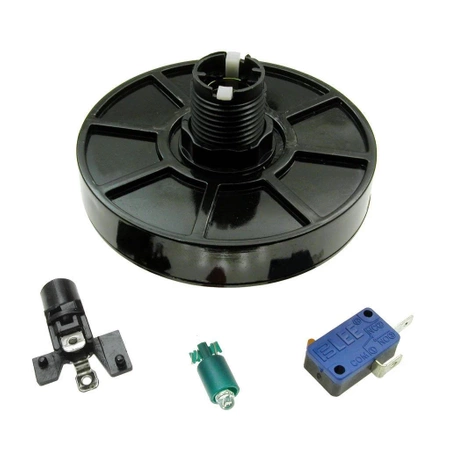

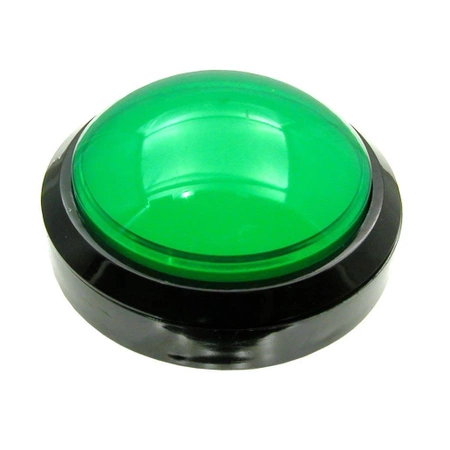

Przycisk arcade BIG Push monostabilny zielony, LED 12 V, 3 A / 250 V, PRZEL603

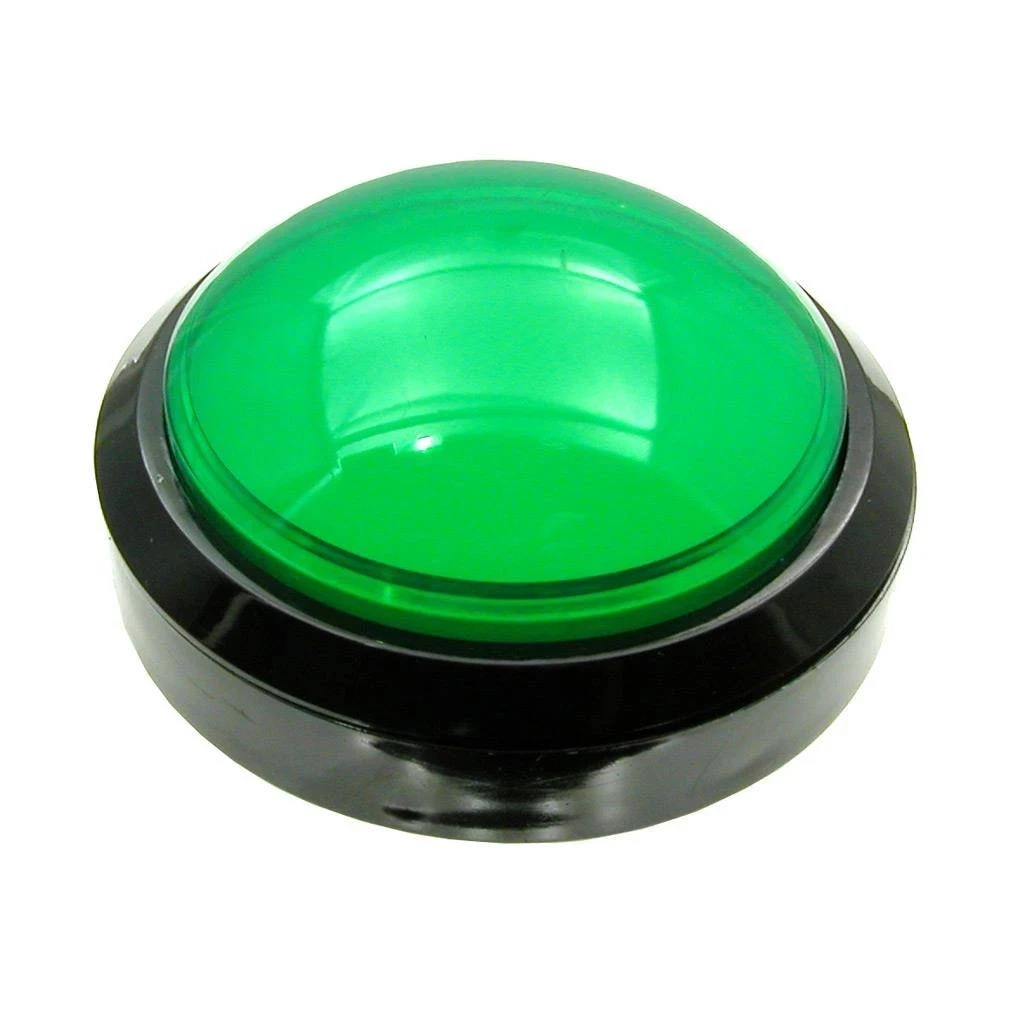

Duży podświetlany przycisk arcade z klawiszem w kolorze zielonym
Przycisk BIG Push PRZEL603 jest monostabilnym elementem sterującym z dużym, okrągłym klawiszem w kolorze zielonym. Średnica klawisza wynosi 79,9 mm, co ułatwia szybkie naciśnięcie w panelach do gier i urządzeniach interaktywnych.

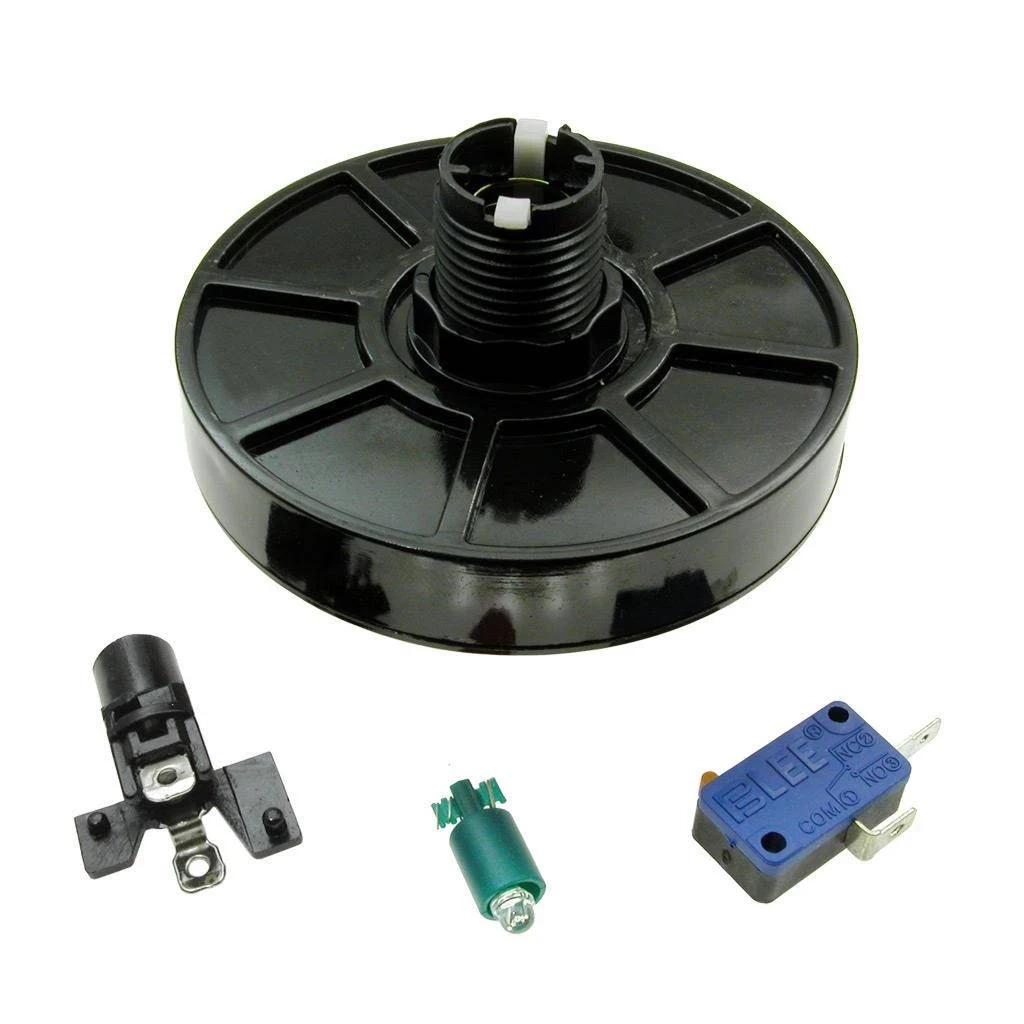

Styki mają obciążalność 3 A przy 250 V, a podświetlenie LED jest przeznaczone do zasilania napięciem 12 V. Wyprowadzenia umożliwiają lutowanie przewodów, a korpus montuje się w otworze panelu lub obudowy.
Najważniejsze cechy
- Kolor klawisza: zielony
- Działanie monostabilne

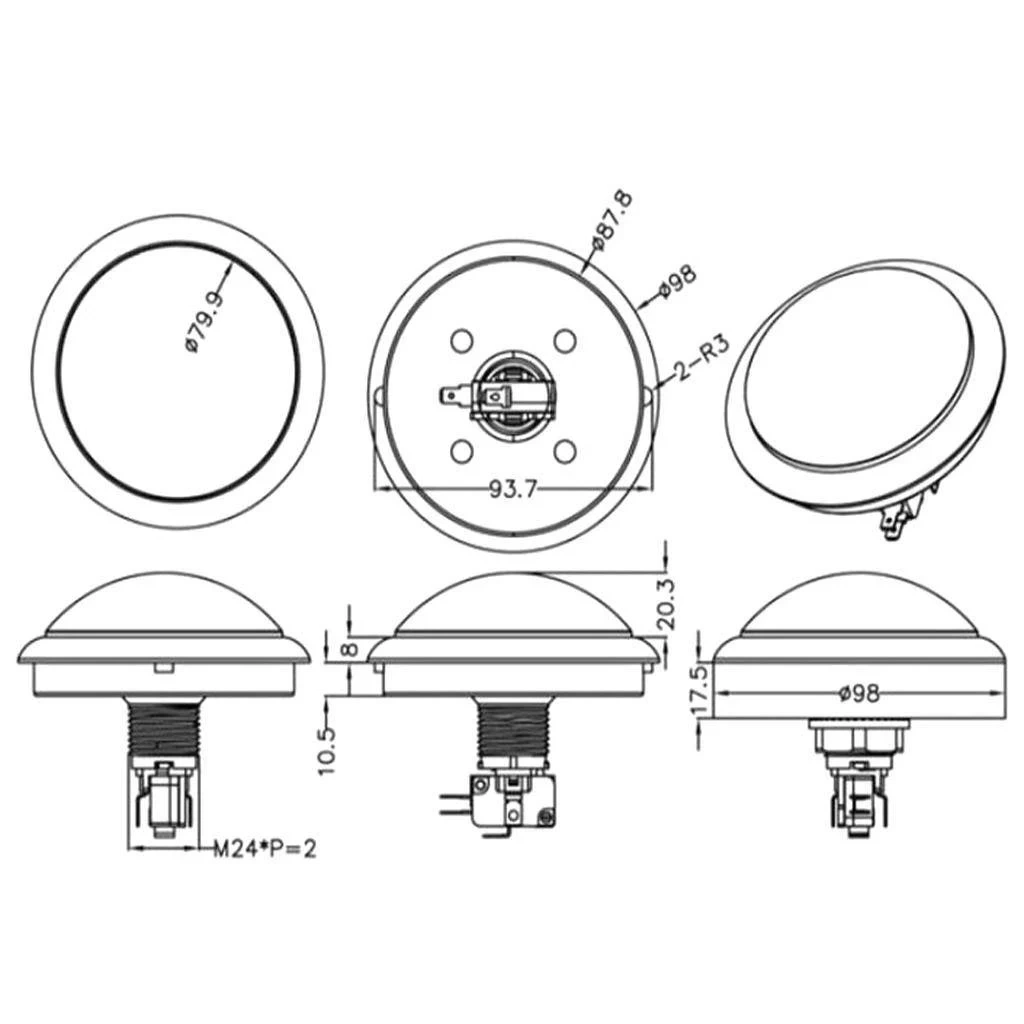

- Średnica klawisza: 79,9 mm
- Podświetlenie LED 12 V
- Obciążalność styków: 3 A / 250 V
Zastosowanie
Przycisk jest przeznaczony do paneli sterujących wymagających dużego i dobrze widocznego pola nacisku.
- automaty i kontrolery do gier
- panele quizowe i edukacyjne
- urządzenia demonstracyjne oraz pulpity sterownicze
Specyfikacja techniczna
- Model: PRZEL603
- Typ produktu: przycisk monostabilny BIG Push
- Kolor klawisza: zielony
- Średnica klawisza: 79,9 mm
- Obciążalność styków: 3 A / 250 V
- Napięcie podświetlenia LED: 12 V
- Wyprowadzenia: do lutowania przewodów
- Montaż: w panelu lub obudowie
Warto wiedzieć: jak działa przycisk monostabilny
Przycisk monostabilny zmienia stan tylko podczas naciskania i po zwolnieniu wraca do położenia spoczynkowego. Taki sposób działania jest odpowiedni do wysyłania krótkich impulsów sterujących.
Obwód podświetlenia LED jest niezależny od styków przełączających. Należy więc osobno podłączyć zasilanie podświetlenia i przewody obwodu sterowanego.
Najczęściej zadawane pytania
Tak. Po zwolnieniu klawisza wraca do położenia spoczynkowego.
Podświetlenie LED jest przeznaczone do zasilania napięciem 12 V.
Średnica klawisza wynosi 79,9 mm.
Przewody lutuje się do odpowiednich wyprowadzeń styków oraz podświetlenia.
Tak. Duży klawisz i działanie monostabilne odpowiadają typowym zastosowaniom w panelach do gier.
Proponuję zastosowanie zestawu "Kto pierwszy" AVT5910:
Schemat podłączenia znajduje się w dokumentacji dostępnej w plikach do pobrania.
