Skrętka kat. 6 z pełną miedzią i klasą Eca w kartonie stumetrowym

Zestawienie parametrów przewidziane do instalacji odbieranej protokolarnie: pełna miedź, kategoria 6 i klasa reakcji na ogień Eca, dopuszczająca kabel do układania na stałe w budynkach. Partia przeszła pomiar miernikiem Fluke z wynikiem Passed.

Żyła ma 0,52 mm i odpowiada AWG 23, powłoka PVC o grubości 0,21 mm daje średnicę zewnętrzną 5,8 mm, więc kabel jest cieńszy od wersji ekranowanej i łatwiejszy do prowadzenia w wiązce. Pełna miedź ma znaczenie przy zasilaniu urządzeń przez PoE, gdzie rezystancja żyły decyduje o spadku napięcia na całej długości toru.

Specyfikacja techniczna

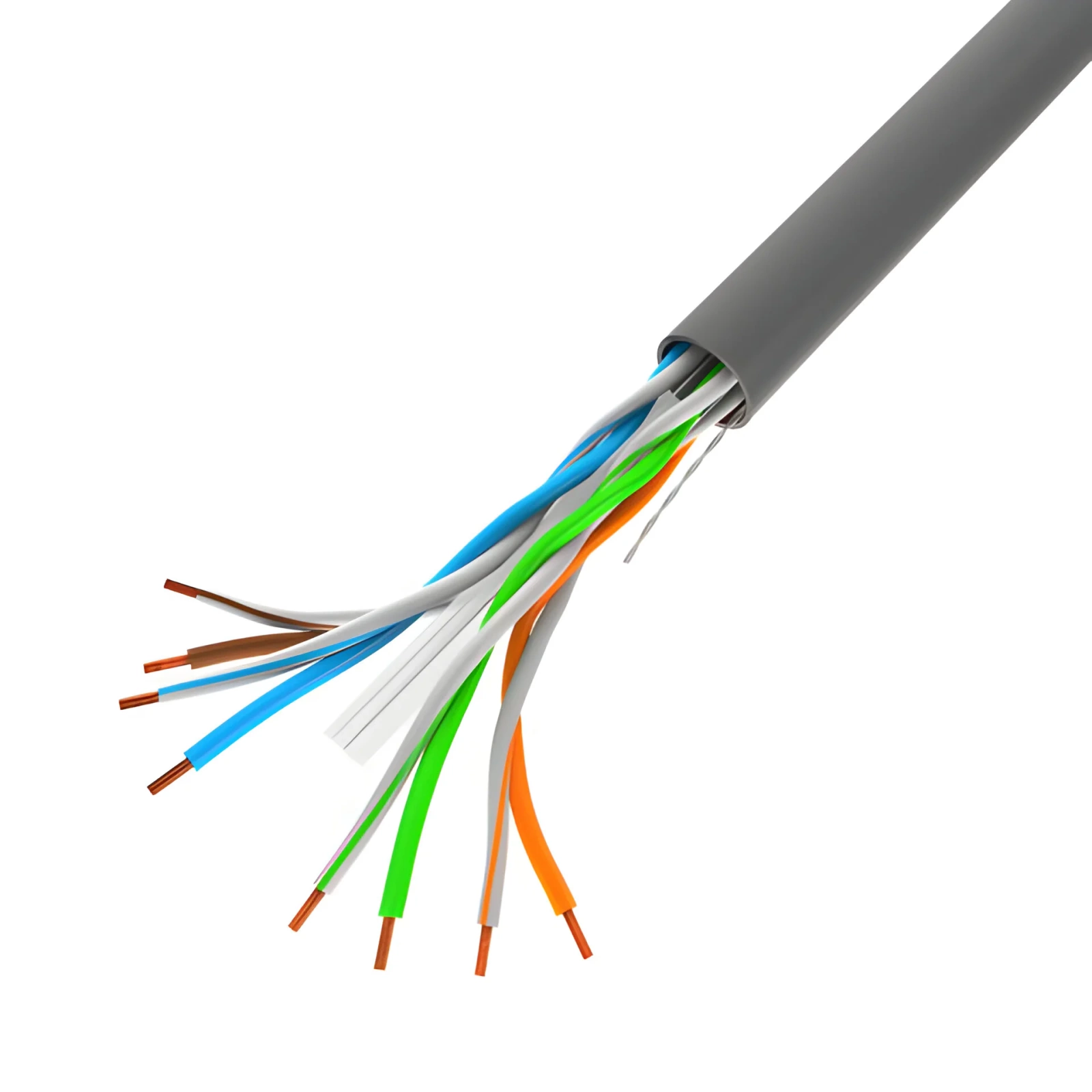

• kategoria: 6
• rodzaj ekranowania: U/UTP, nieekranowany
• materiał żyły: pełna miedź
• budowa żyły: jednodrutowa
• grubość żyły: 0,52 mm, AWG 23
• izolacja żyły: HDPE 0,94 mm
• materiał powłoki: PVC, grubość 0,21 mm
• średnica zewnętrzna: 5,8 mm
• maksymalna częstotliwość pracy: 250 MHz
• klasa reakcji na ogień: Eca
• kontrola parametrów: pomiar miernikiem Fluke, wynik Passed
• kolor: szary

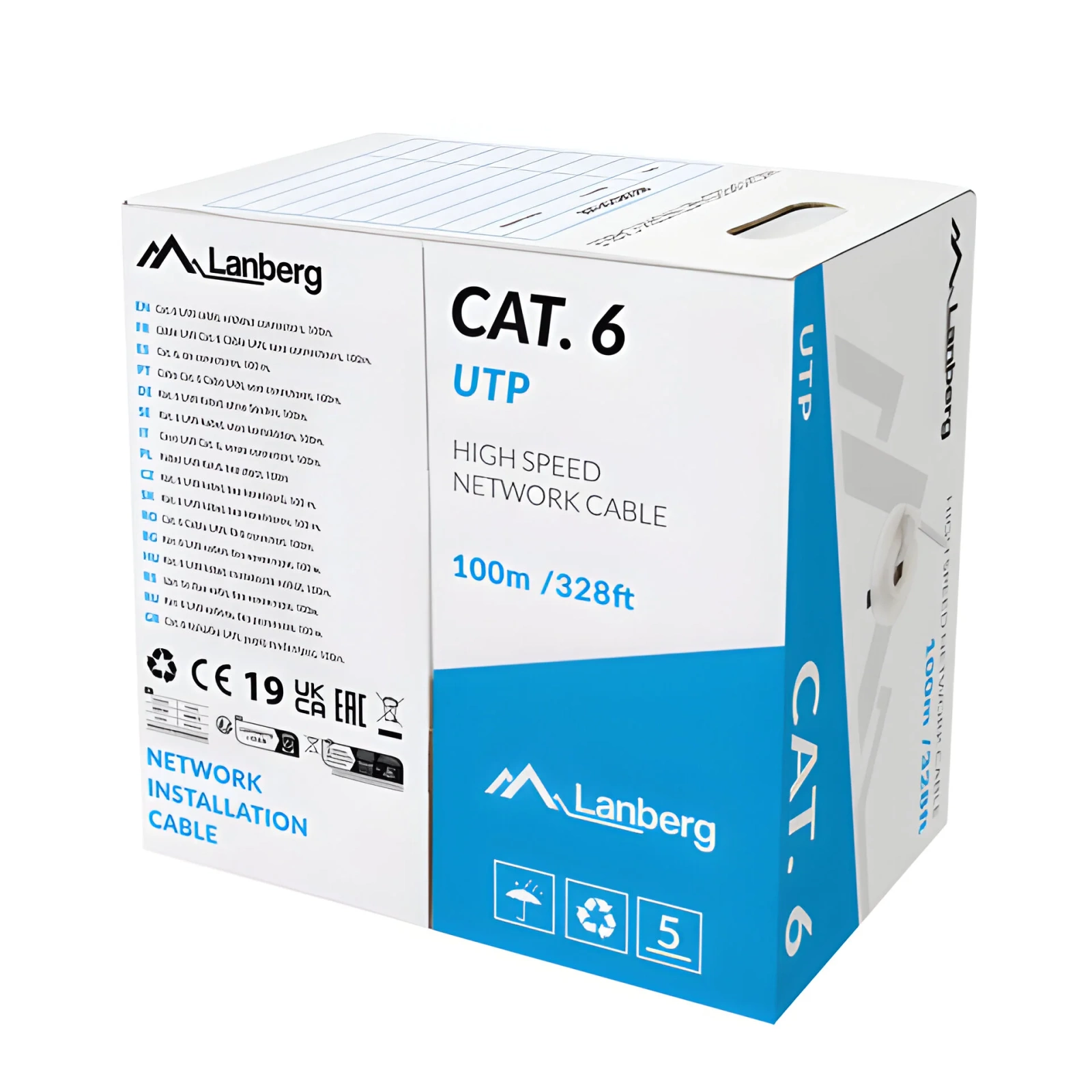

• postać handlowa: karton 100 m

Średnica zewnętrzna decyduje o tym, ile kabli wejdzie w rurkę

Przy prowadzeniu instalacji w peszlu, korytku albo przepuście liczy się nie tylko liczba kabli, ale ich rzeczywista średnica. Skrętka ekranowana jest wyraźnie grubsza od nieekranowanej, bo dochodzi folia i żyła uziemiająca, a przy kategorii 6 dodatkowo separator rozdzielający pary.

Zasada montażowa mówi, żeby nie wypełniać przekroju rury bardziej niż w około czterdziestu procentach. Ciasno upakowana wiązka gorzej odprowadza ciepło, co ma znaczenie przy zasilaniu urządzeń przez PoE, i utrudnia późniejsze dociąganie kolejnego przewodu bez rozbierania trasy.
