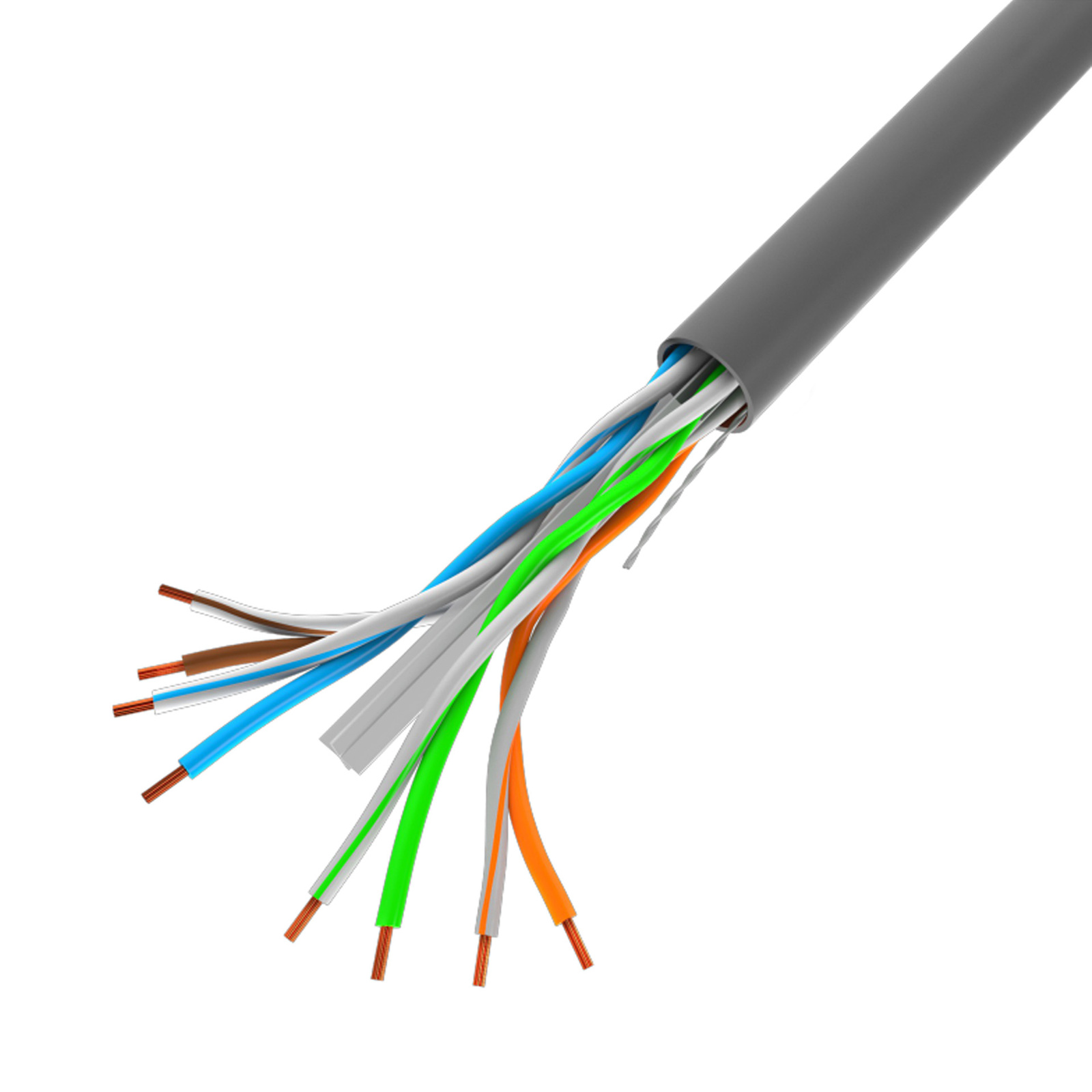

Skrętka kat. 6 z żyłą CCA po teście Fluke, maksymalny dystans pracy 70 m

Producent podaje maksymalny dystans pracy 70 metrów, krócej niż stumetrowy tor dopuszczony normą, co wynika z rezystancji przewodnika CCA. Wartość tę trzeba uwzględnić przy planowaniu trasy, bo droga po ścianach i suficie bywa znacznie dłuższa niż odległość w linii prostej.

Kategoria 6 obejmuje pasmo do 250 MHz, żyła ma 0,57 mm i odpowiada AWG 23, średnica zewnętrzna wynosi 6,0 mm. Partia przeszła pomiar miernikiem Fluke z wynikiem Passed, klasa reakcji na ogień to Fca.

Specyfikacja techniczna

• kategoria: 6
• rodzaj ekranowania: U/UTP, nieekranowany
• materiał żyły: CCA, aluminium pokryte miedzią
• budowa żyły: jednodrutowa
• grubość żyły: 0,57 mm, AWG 23
• izolacja żyły: HDPE 1,05 mm
• materiał powłoki: PVC, grubość 0,5 mm
• średnica zewnętrzna: 6,0 mm
• maksymalna częstotliwość pracy: 250 MHz
• klasa reakcji na ogień: Fca
• maksymalny dystans pracy: 70 m
• temperatura pracy: do 75°C
• kontrola parametrów: pomiar miernikiem Fluke, wynik Passed
• kolor: szary
• postać handlowa: sprzedaż na metry bieżące

Co daje kategoria 6 wobec kategorii 5e

Obie kategorie przenoszą gigabit, więc na pierwszy rzut oka różnica wydaje się formalna. Rozdziela je pasmo, w którym producent gwarantuje parametry: 100 MHz dla kategorii 5e i 250 MHz dla kategorii 6. Szersze pasmo oznacza większy zapas na tłumienie i przesłuch, czyli mniejszą wrażliwość na niedokładności montażu, ciasne łuki i sąsiedztwo przewodów zasilających.

Praktyczna konsekwencja pojawia się przy dłuższych torach i przy transmisji szybszej niż gigabit. Kategoria 6 pozwala uruchomić 10 Gb/s na odcinkach do kilkudziesięciu metrów, czego kategoria 5e nie obejmuje. Przy nowej instalacji różnica w cenie kabla jest niewielka wobec kosztu robocizny, więc zapas kategorii zwykle się opłaca.
