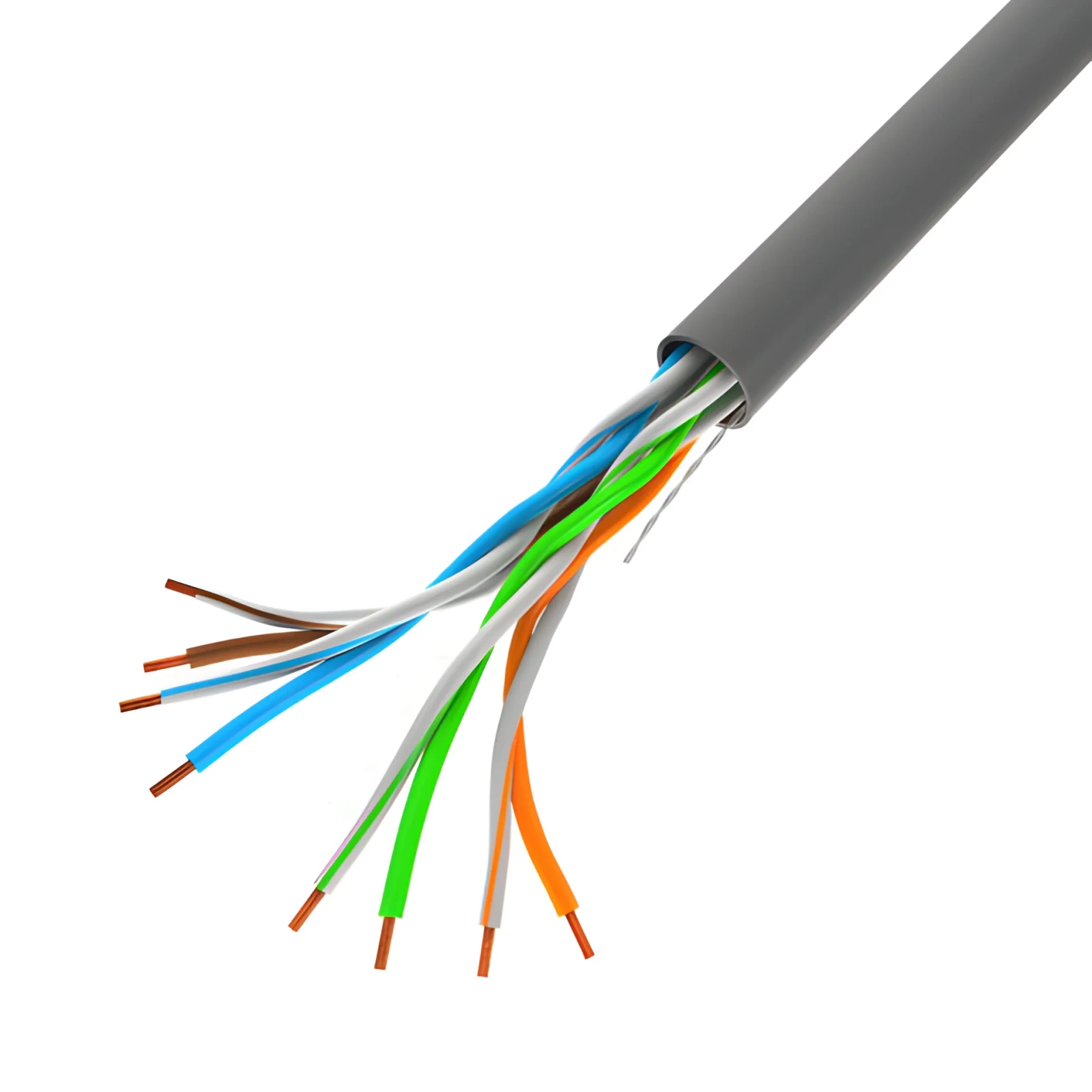

Skrętka kat. 5e z pełną miedzią w kartonie stumetrowym, żyła AWG 25

Pełny przewodnik miedziany ma niższą rezystancję niż CCA przy tej samej średnicy, co przekłada się na mniejszy spadek napięcia przy zasilaniu urządzeń przez PoE. Partia przeszła pomiar miernikiem Fluke z wynikiem Passed.

Żyła ma 0,45 mm, czyli AWG 25, a więc jest cieńsza niż w wersjach CCA tej samej kategorii; przy doborze wtyków warto porównać średnicę izolowanej żyły z otworem w prowadnicy. Klasa reakcji na ogień Fca przeznacza kabel poza instalacje zabudowane na stałe w budynkach.

Specyfikacja techniczna

• kategoria: 5e
• rodzaj ekranowania: U/UTP, nieekranowany
• materiał żyły: pełna miedź
• budowa żyły: jednodrutowa
• grubość żyły: 0,45 mm, AWG 25
• izolacja żyły: HDPE 0,82 mm
• materiał powłoki: PVC, grubość 0,19 mm
• średnica zewnętrzna: 5,8 mm
• maksymalna częstotliwość pracy: 100 MHz
• klasa reakcji na ogień: Fca
• kontrola parametrów: pomiar miernikiem Fluke, wynik Passed
• kolor: szary

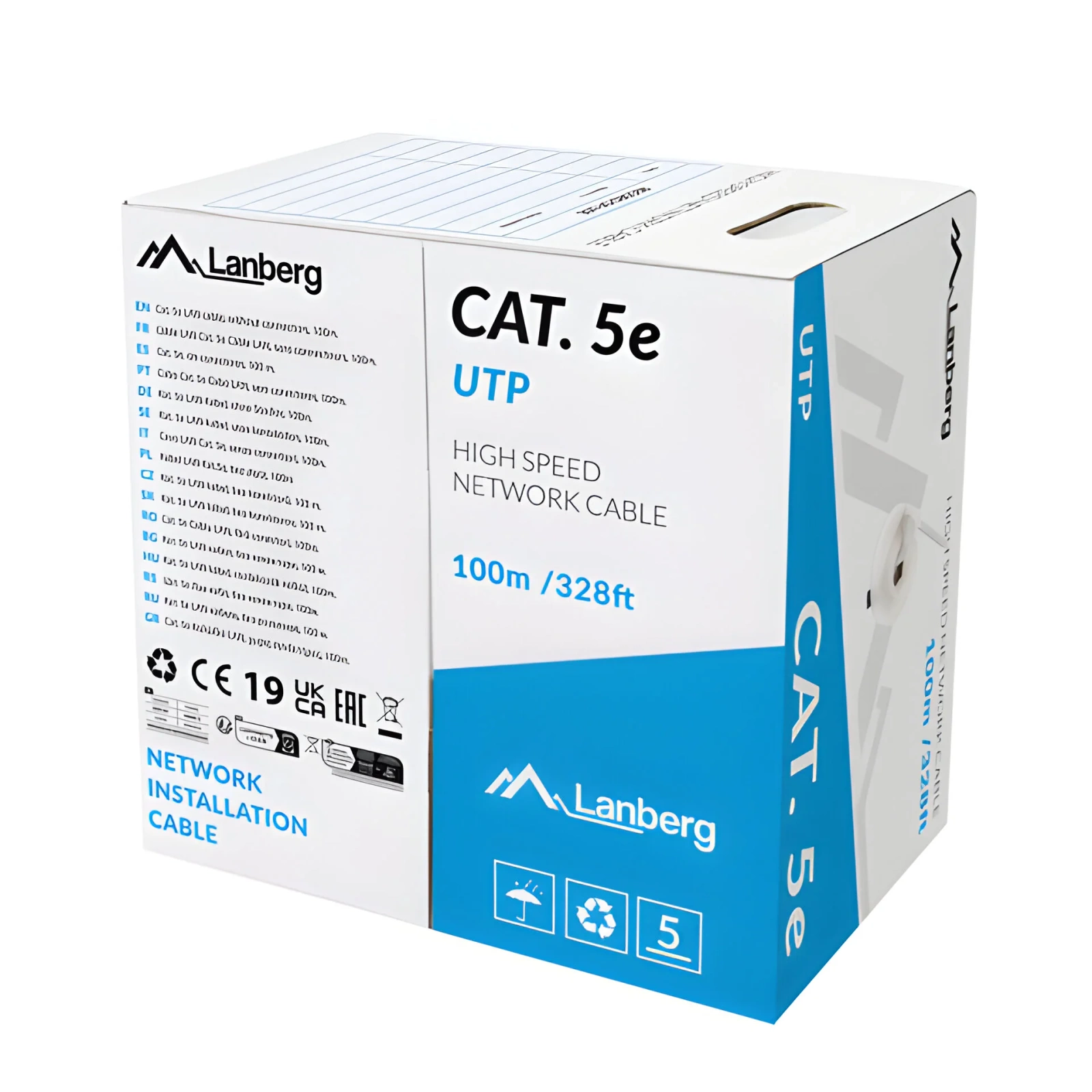

• postać handlowa: karton 100 m

Grubość żyły i oznaczenie AWG przy doborze wtyku

AWG to skala grubości przewodnika: im wyższa liczba, tym cieńsza żyła. AWG 23 odpowiada około 0,57 mm, AWG 24 około 0,51 mm, AWG 25 około 0,45 mm.

Parametr ma znaczenie praktyczne przy zarabianiu, bo wtyk ma otwór o określonej średnicy dopasowany do izolowanej żyły. Żyła zbyt gruba nie wejdzie do prowadnicy, zbyt cienka zostawi luz i styk może jej nie objąć. Przy kupowaniu wtyków warto porównać podaną przez producenta średnicę otworu z izolacją żyły w kablu.
