Ekranowana skrętka kat. 6 z pełną miedzią, klasa Eca, na metry

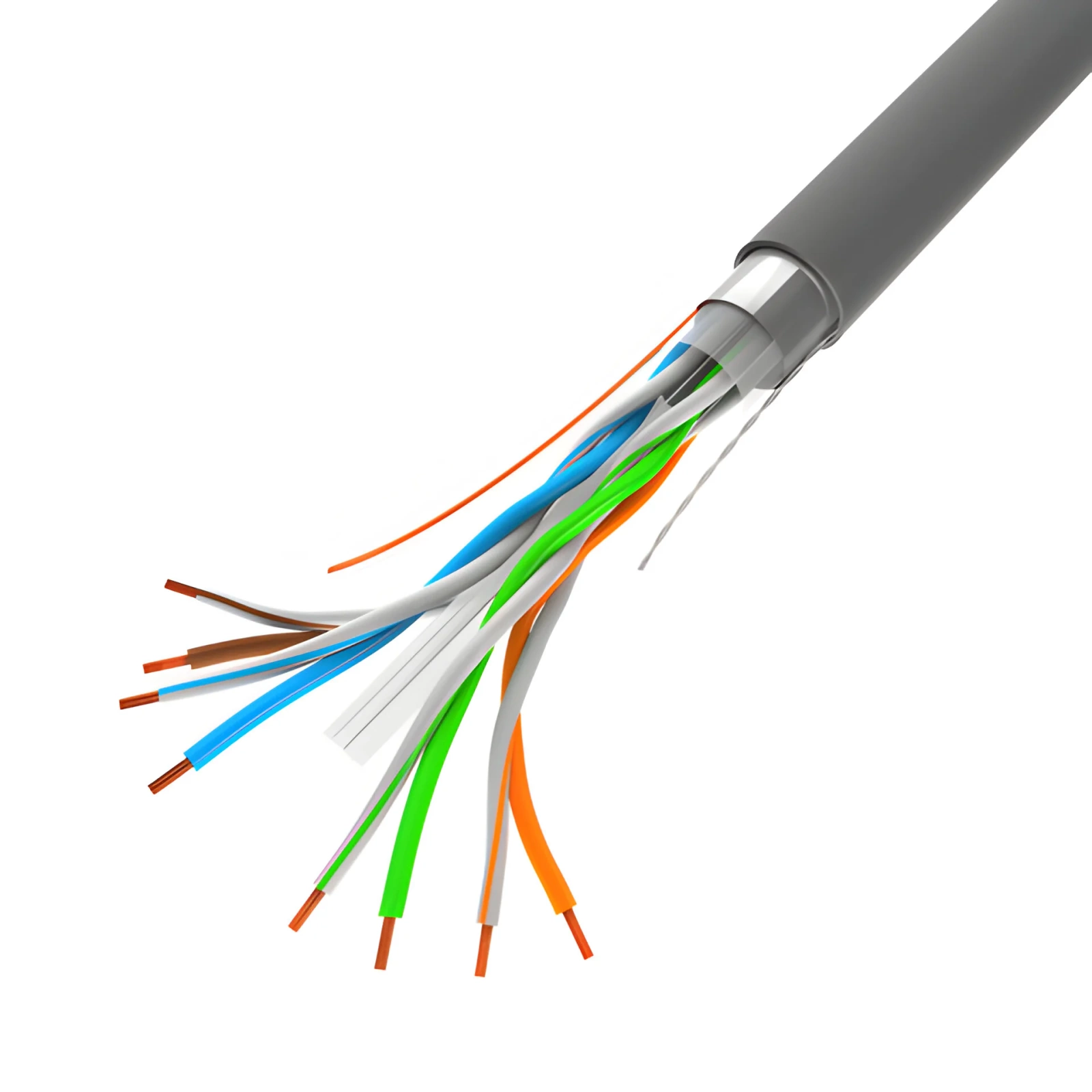

Folia otaczająca pary odprowadza zakłócenia indukujące się w kablu prowadzonym obok instalacji zasilającej albo w hali z falownikami. Ekranowanie podnosi średnicę zewnętrzną do 7,5 mm, najwięcej w tej grupie, co trzeba uwzględnić przy doborze peszla i przepustów.

Przewodnik z pełnej miedzi ma żyłę 0,57 mm w skali AWG 23, a klasa reakcji na ogień Eca dopuszcza kabel do instalacji układanych na stałe w budynkach. Partia przeszła pomiar miernikiem Fluke. Temperatura pracy od -20°C do 75°C.

Specyfikacja techniczna

• kategoria: 6
• rodzaj ekranowania: F/UTP, ekran foliowy
• materiał żyły: pełna miedź
• budowa żyły: jednodrutowa
• grubość żyły: 0,57 mm, AWG 23
• izolacja żyły: HDPE 1,14 mm
• materiał powłoki: PVC, grubość 0,55 mm
• średnica zewnętrzna: 7,5 mm
• maksymalna częstotliwość pracy: 250 MHz
• klasa reakcji na ogień: Eca
• temperatura pracy: -20°C do 75°C
• kontrola parametrów: pomiar miernikiem Fluke, wynik Passed
• kolor: szary
• postać handlowa: sprzedaż na metry bieżące

Ekran działa dopiero po uziemieniu

Folia otaczająca pary w kablu FTP odprowadza zakłócenia do potencjału odniesienia, ale tylko wtedy, gdy ma dokąd je odprowadzić. Ekran niepodłączony do uziemienia zachowuje się jak antena: zbiera zakłócenia i wprowadza je do toru zamiast je usuwać, więc instalacja ekranowana wykonana bez uziemienia bywa gorsza od zwykłej nieekranowanej.

Ciągłość ekranu musi obejmować cały tor: kabel, wtyki metalowe albo gniazda ekranowane, patch panel i szafę połączoną z uziemieniem. Ekran uziemia się z jednej strony, zwykle po stronie punktu dystrybucyjnego; podłączenie z obu końców przy różnicy potencjałów mas tworzy pętlę, przez którą płynie prąd wyrównawczy.

Kabel ekranowany ma sens tam, gdzie trasa biegnie równolegle do przewodów zasilających, przez halę z falownikami albo obok oświetlenia jarzeniowego. W typowym biurze i mieszkaniu skrętka nieekranowana wystarcza.
