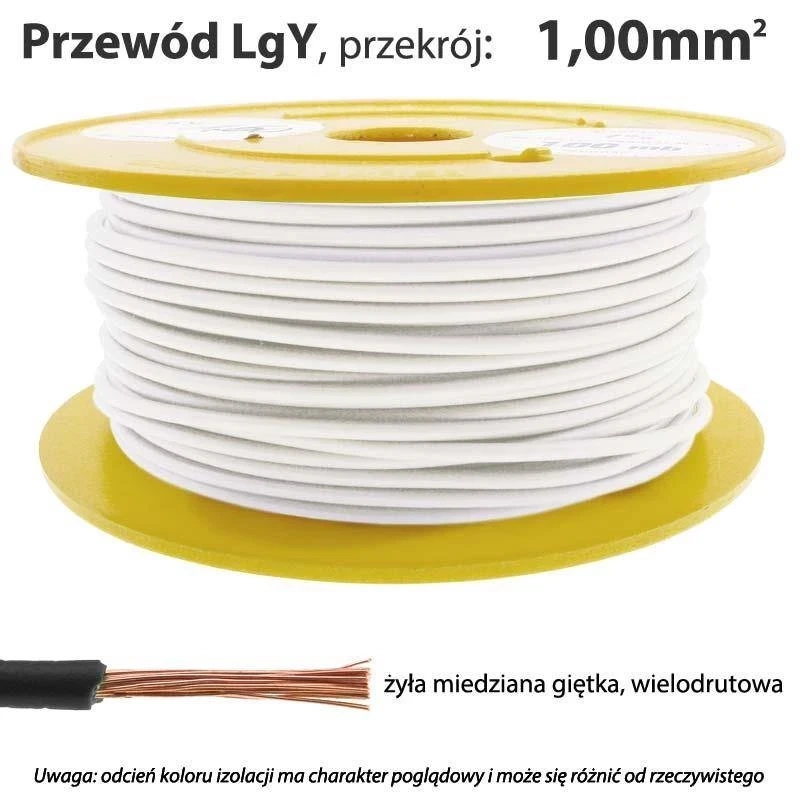

Przewód montażowy LgY 1,00 mm² w izolacji białej, żyła giętka

Przewód jednożyłowy o przekroju 1,00 mm² z żyłą miedzianą skręconą z wielu drutów. Taka żyła znosi wielokrotne zginanie i mniejszy promień gięcia niż żyła jednodrutowa, dlatego LgY stosuje się w szafach sterowniczych, wewnątrz urządzeń i wszędzie tam, gdzie przewód trzeba poprowadzić po ciasnej trasie.

W obwodach sterowniczych i wewnątrz urządzeń kolor służy do rozróżniania obwodów, bo norma nie przypisuje mu funkcji ochronnej ani fazowej. Konsekwentne przypisanie barw ułatwia późniejszy serwis.

Izolacja z polwinitu, przewód sprzedawany na metry i cięty z rolki stumetrowej. Odcinek krótszy od pełnej rolki przygotowywany jest na życzenie i nie podlega zwrotowi.

Specyfikacja techniczna

• typ: przewód montażowy LgY, jednożyłowy
• przekrój żyły: 1,00 mm²
• budowa żyły: wielodrutowa, giętka
• materiał żyły: miedź
• izolacja: polwinit (PVC)
• kolor izolacji: biały
• typowe zastosowanie koloru: obwody sterownicze
• sprzedaż: na metry, cięte z rolki 100 m

Żyła wielodrutowa a przewód wielożyłowy

Dwa określenia bywają mylone, choć dotyczą różnych rzeczy. Liczba żył mówi, ile osobnych torów prądowych biegnie w przewodzie: LgY ma jedną żyłę, a na przykład OMY trzy żyły pod wspólną powłoką. Budowa żyły mówi z kolei, czy pojedynczy tor jest litym drutem, czy skrętem wielu cieńszych. LgY i OMY są pod tym względem takie same — obydwa mają żyły wielodrutowe, giętkie. Różnica między nimi polega więc na liczbie żył, nie na ich budowie. Przeciwieństwem żyły wielodrutowej jest żyła jednodrutowa, jak w przewodzie DY: sztywniejsza, o większym dopuszczalnym promieniu gięcia i nieprzystosowana do wielokrotnego zginania.
