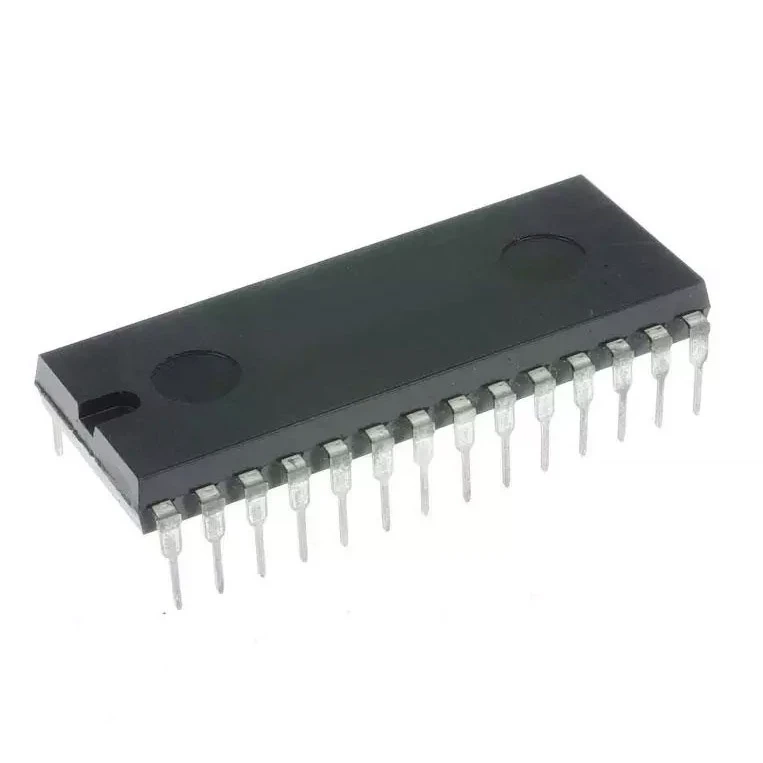

Przetwornik ADC ADC10664C - 10 bit - 4 kanały - DIP28

Przetwornik ADC ADC10664C - 10 bit - 4 kanały - sample&hold - DIP28

ADC10664C to szybki 10-bitowy przetwornik analogowo-cyfrowy (ADC) wyposażony w 4-kanałowy multiplekser wejściowy oraz wbudowany układ Sample-and-Hold. Układ został zaprojektowany do współpracy z mikrokontrolerami, procesorami DSP oraz systemami szybkiej akwizycji danych.

Przetwornik wykorzystuje wielostopniową architekturę typu multistep flash ADC, dzięki czemu osiąga bardzo krótki czas konwersji — typowo 360 ns — przy relatywnie niskim poborze mocy. Wbudowany układ próbkująco-pamiętający eliminuje konieczność stosowania zewnętrznego toru Sample-and-Hold dla większości aplikacji.

ADC10664C posiada 4 wejścia analogowe wybierane przez wewnętrzny multiplekser, co umożliwia obsługę wielu źródeł sygnału bez stosowania dodatkowych układów przełączających. Układ pracuje z pojedynczym zasilaniem +5V i nie wymaga zewnętrznego generatora zegarowego.

Najważniejsze cechy

• rozdzielczość: 10 bit
• 4 wejścia analogowe (multiplekser 4-kanałowy)
• wbudowany układ Sample-and-Hold
• bardzo szybka konwersja: typowo 360 ns
• częstotliwość próbkowania do 1,5 MHz
• brak potrzeby zewnętrznego zegara
• pojedyncze zasilanie +5V
• wyjścia TRI-STATE
• niski pobór mocy
• możliwość regulacji szybkości konwersji (Speed Adjust)
• kompatybilność z mikrokontrolerami i DSP
• brak brakujących kodów (No Missing Codes)

Parametry techniczne

• typ układu: przetwornik analogowo-cyfrowy ADC
• rozdzielczość: 10 bit
• liczba kanałów: 4
• czas konwersji: 360 ns typ.
• częstotliwość próbkowania: do 1,5 MHz
• napięcie zasilania: 4.5V-5.5V
• wejście analogowe: różnicowe VREF+ / VREF−
• technologia: CMOS
• obudowa: THT DIP28

Zastosowanie

• systemy pomiarowe
• szybka akwizycja danych
• przetwarzanie sygnałów DSP
• telekomunikacja
• automatyka przemysłowa
• urządzenia audio
• sterowanie i pomiary wielokanałowe
