Przetwornica StepDown XL4005E1 - 0-5A - 0.8-30V - regulacja prądu i napięcia - ładowarka akumulatorów

Moduł z impulsową przetwornicą step-down. Zakres napięcia wejściowego: od 5 do 32V, maksymalna wydajność prądowa 5A.

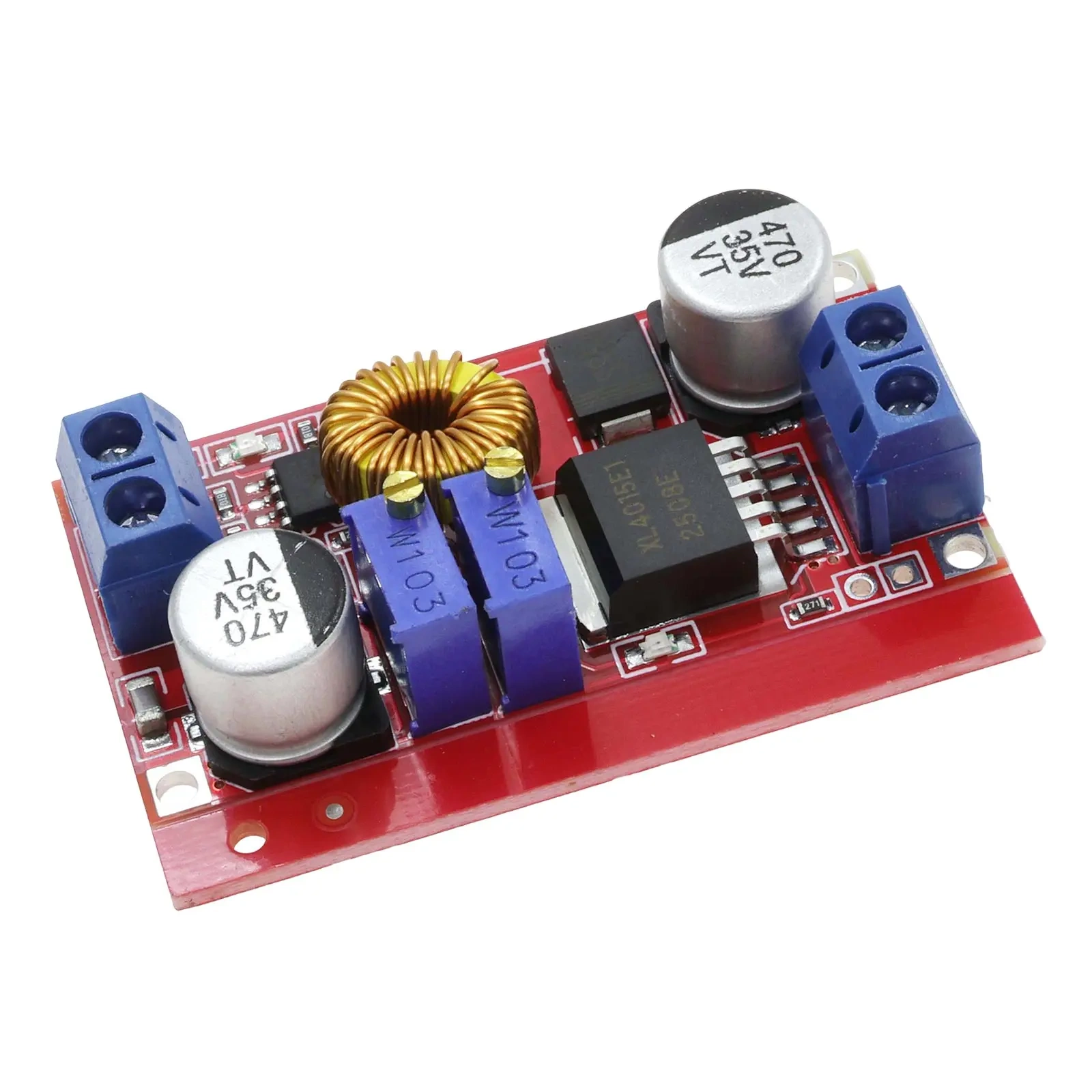

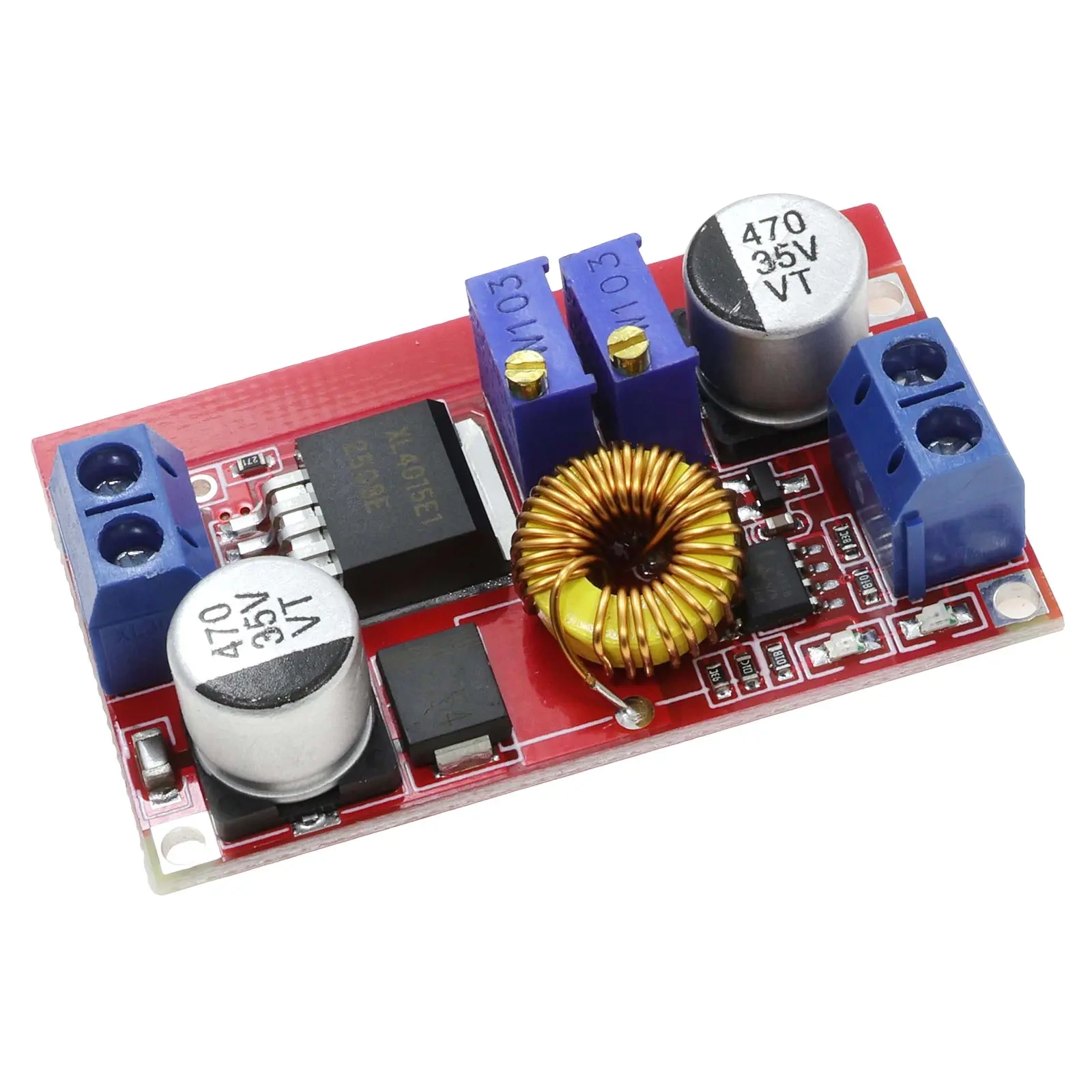

Popularna przetwornica XL4005 obniża napięcie wejściowe do żądanego napięcia wyjściowego, oraz ogranicza prąd wyjściowy za pomocą potencjometrów wieloobrotowych w prosty i łatwy sposób. Skręcane zaciski ARK2 na wyjściu oraz na wejściu umożliwiają proste i pewne mocowanie przewodów.

Przetwornica ta posiada funkcję ładowania akumulatorów litowych: Li-Ion, Li-Pol. Należy ustawić napięcie wyjściowe według ładowanych pakietów, oraz maksymalny prąd ładowania. Po tych zabiegach można podłączyć pakiet do przetwornicy. Dwie diody stanu informują o procesie ładowania: dioda niebieska świeci się gdy bateria jest ładowana, a dioda czerwona zaświeca się wówczas, gdy bateria jest naładowana. Samą zaś przetwornicę można wykorzystać to instalacji prądowej oświetlenia LED, lub jako zwykłą przetwornicę step-down.

• napięcie wejściowe: 5V ÷ 32V
• napięcie wyjściowe regulowane w zakresie: 0.8V ÷ 30V
• maksymalny ciągły prąd wyjściowy: 5A (przy zastosowaniu chłodzenia)
• sterownik XL4005E1
• sprawność: poniżej 90% (w zależności od poboru mocy)
• częstotliwość przełączania: 300 kHz
• cztery otwory montażowe o średnicy 2 mm
• wymiary płytki: 51 x 26 x 12 mm
• masa: 19g

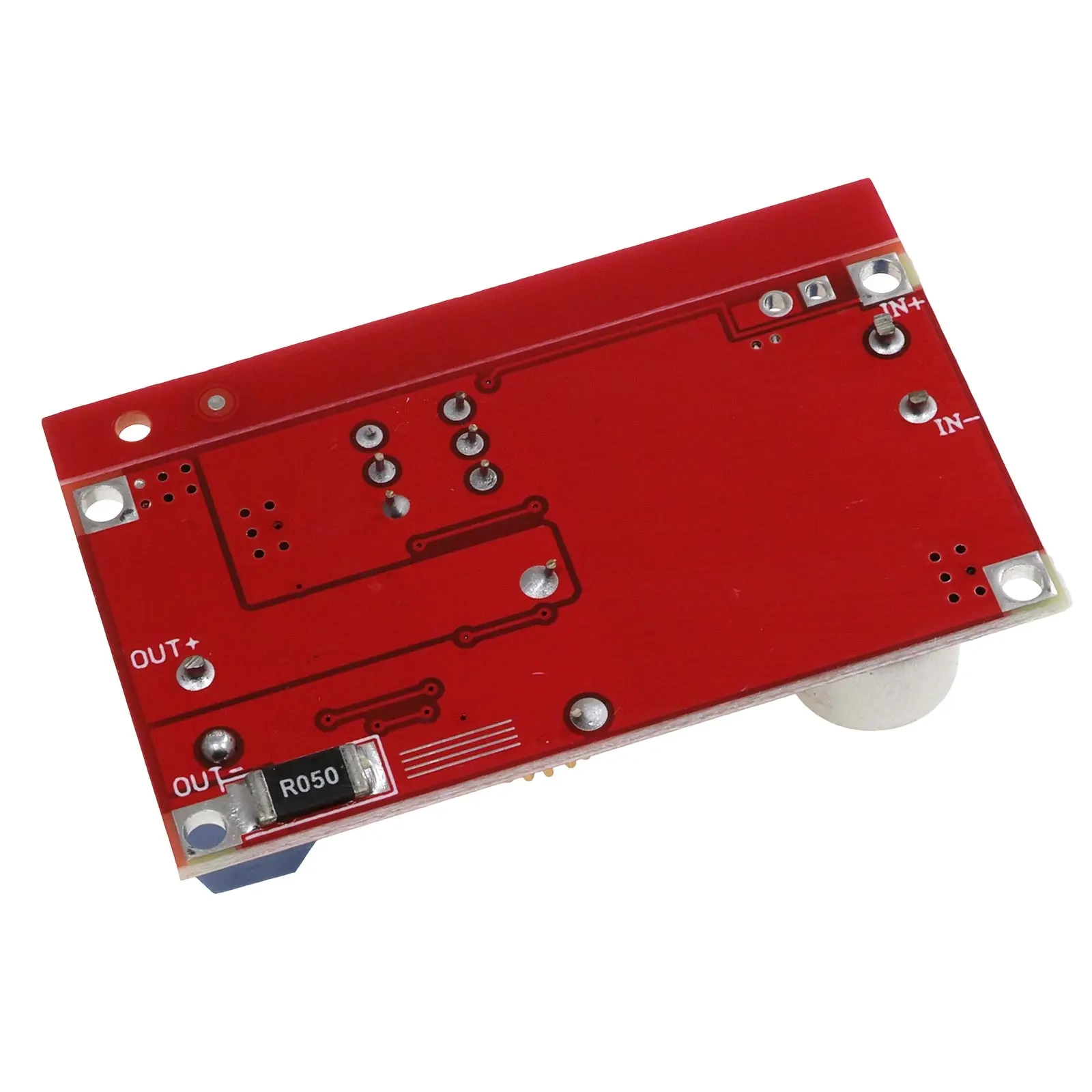

Moduł posiada 4 złącza śrubowe.

• IN+ napięcie wejściowe - biegun dodatni.
• IN- napięcie wejściowe - biegun ujemny (masa).
• OUT+ napięcie wyjściowe - biegun dodatni.
• OUT- napięcie wyjściowe - biegun ujemny (masa).

Opis działania LEDów

• R on - stabilizacja prąd
• R off - stabilizacja napięcie
• G - naładowany
• B - ładowanie
