Przetwornica -9 V do TRX SDR na fale krótkie - PCB do projektu AVT 2954/2
- Ułatwia zasilanie wzmacniaczy operacyjnych w TRX SDR napięciem ujemnym -9 V. Wersja A zawiera płytkę PCB 50x50 mm do projektu AVT2954/2; elementy należy skompletować osobno.
Przetwornica -9 V do TRX SDR na fale krótkie AVT2954/2

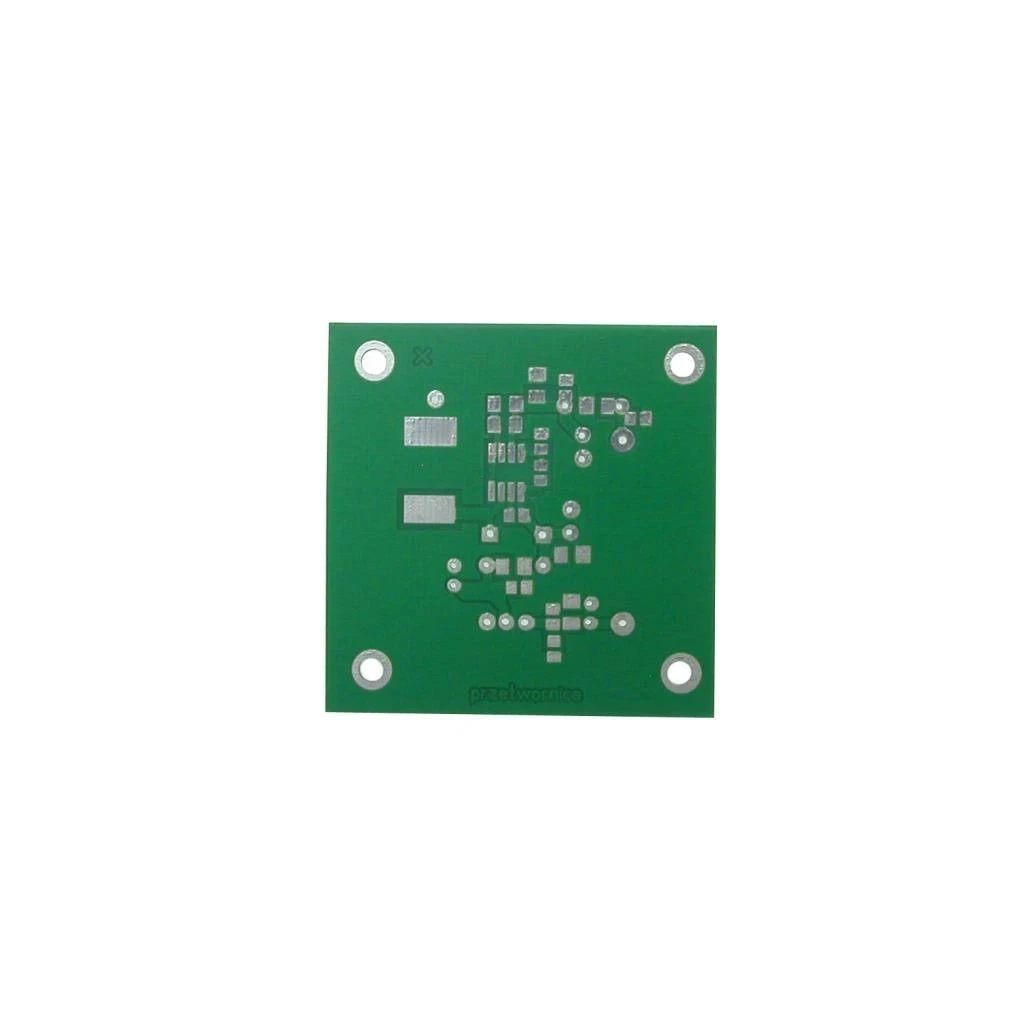

Płytka PCB do wykonania przetwornicy napięcia ujemnego -9 V dla projektu TRX SDR na fale krótkie.
Ujemne napięcie zasilania dla układu SDR
Przetwornica -9 V jest częścią projektu AVT2954, czyli transceivera SDR na fale krótkie. Moduł pozwala uzyskać stabilizowane napięcie ujemne potrzebne do zasilania wybranych bloków analogowych, zwłaszcza torów ze wzmacniaczami operacyjnymi.
Rozwiązanie sprawdza się tam, gdzie wymagane jest pomocnicze napięcie ujemne, a zastosowanie transformatora z dodatkowym uzwojeniem byłoby kłopotliwe. Wersja A obejmuje samą płytkę PCB, dlatego wszystkie elementy elektroniczne należy skompletować osobno.
Karta techniczna
AVT2954/2
Moduł przetwornicy napięcia ujemnego do projektu TRX SDR na fale krótkie.
| Wersja | A - płytka PCB |
| Typ układu | przetwornica napięcia ujemnego |
| Napięcie wyjściowe | -9 V DC |
| Zastosowanie | pomocnicze zasilanie ujemne w projekcie TRX SDR na fale krótkie |
| Charakter pracy | przetwarzanie napięcia dodatniego na stabilizowane napięcie ujemne |
| Płytka PCB | 50x50 mm |
Wersja A - płytka PCB i wykaz elementów
AVT2954/2 A - płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
| Rezystory | R1, R2 - 0,47Ω; R3 - 1kΩ; R4 - 8,2kΩ |
| Kondensatory | C1, C2, C4, C12 - 470µF/16V; C3, C5, C8, C10, C13 - 10µF; C6 - 1,5nF; C7, C14 - 1nF NPO; C9, C11, C15 - 100nF |
| Półprzewodniki | D1 - 1N5819; U1 - 7909; U2 - MC34063 |
| Pozostałe | L1, L2 - 15 zwojów F1001, średnica 8 mm; L3 - 330µH, rozmiar 1207, ekranowany |
Notes
Wersja A obejmuje wyłącznie płytkę PCB, dlatego przed montażem trzeba samodzielnie przygotować wszystkie elementy z wykazu.
Podczas uruchamiania należy zwrócić uwagę na prawidłową polaryzację elementów związanych z napięciem ujemnym oraz poprawność wykonania dławików.
Przetwornica jest przeznaczona do pracy jako blok pomocniczy w większym układzie TRX SDR, a nie jako samodzielne urządzenie zasilające.
Najczęściej zadawane pytania
Nie. Wersja A zawiera tylko płytkę PCB. Elementy elektroniczne trzeba skompletować osobno.
Służy do uzyskania napięcia ujemnego -9 V, potrzebnego jako pomocnicze zasilanie w projekcie TRX SDR na fale krótkie.
Nie. To blok przetwornicy przeznaczony do integracji z większym układem, przede wszystkim z projektem AVT2954.
