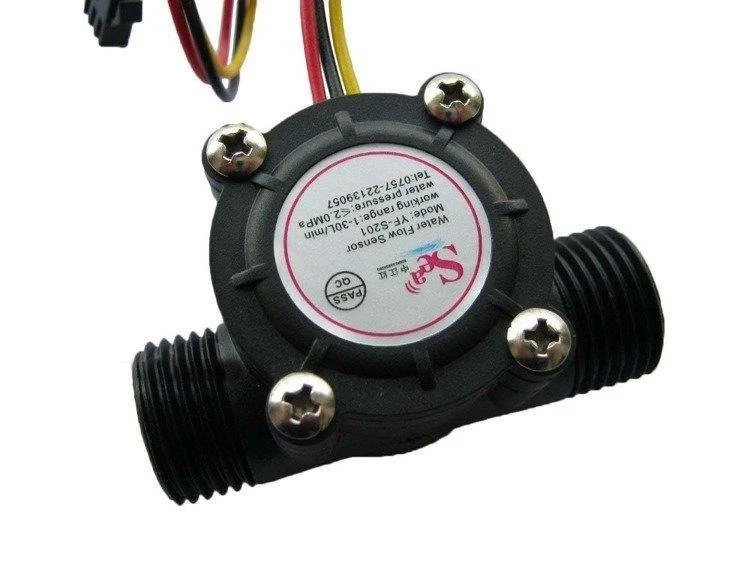

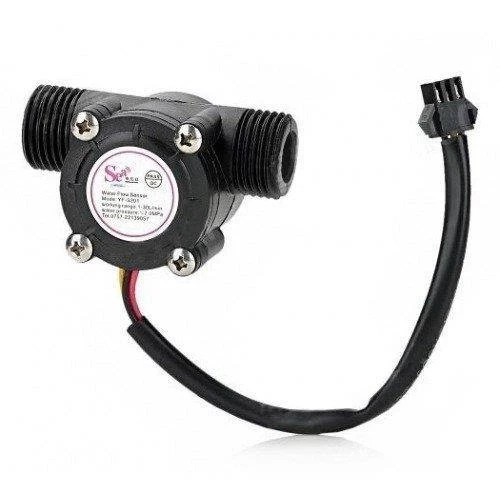

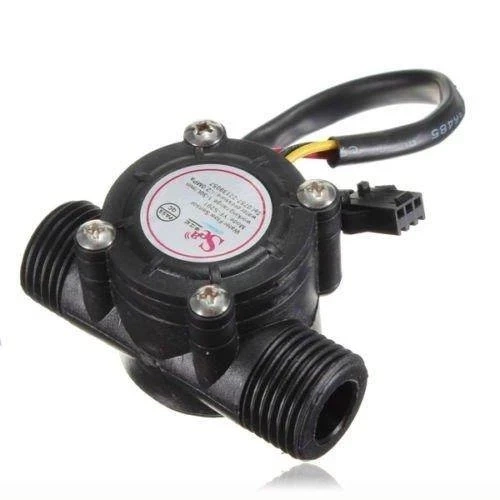

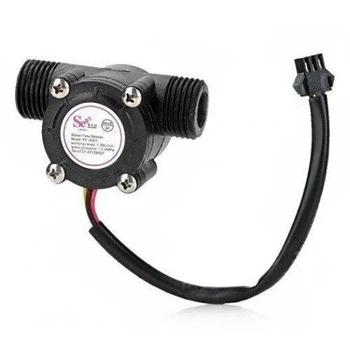

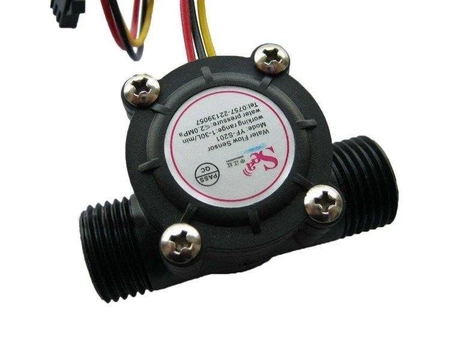

Przepływomierz cieczy o zakresie 1-30 l/min

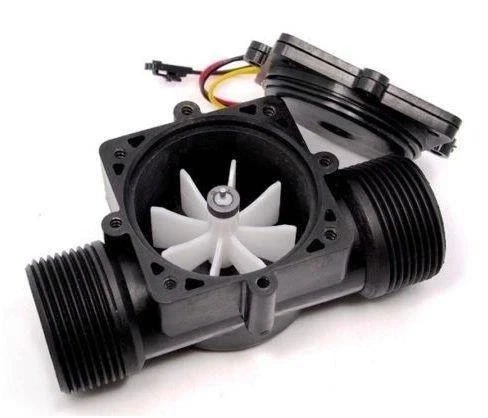

Wirnik z magnesem obraca się zależnie od przepływu, a czujnik Halla zamienia obroty na impulsy. Sterownik zlicza impulsy w jednostce czasu i przelicza je na przepływ chwilowy albo objętość skumulowaną — na tym opiera się pomiar zużycia wody w układach automatyki.

Zakres pomiarowy 1-30 l/min określa granice, w których wskazania pozostają wiarygodne. Przyłącze gwintowane 1/2 cala pozwala wpiąć czujnik w typową instalację. Element wymaga zasilania i wyjścia cyfrowego w sterowniku — nie pokazuje wyniku samodzielnie, bo nie ma wyświetlacza.

Specyfikacja techniczna

• typ: przepływomierz z czujnikiem Halla
• zakres pomiarowy: 1-30 l/min

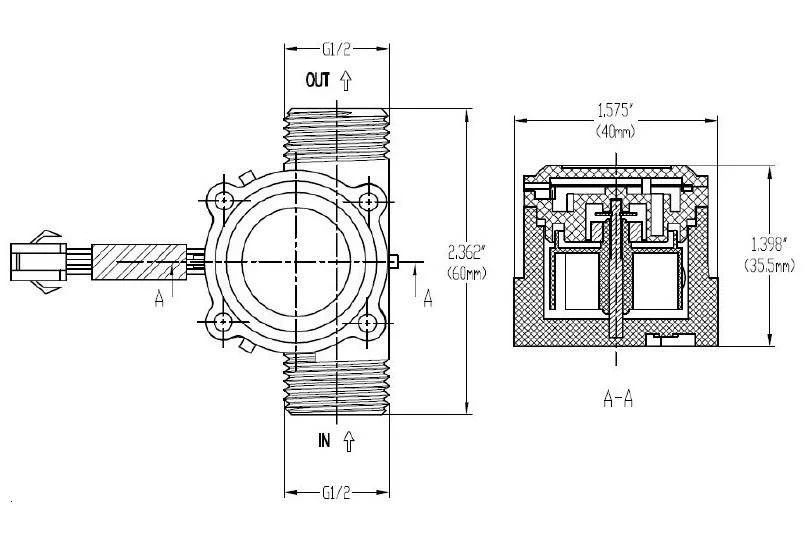

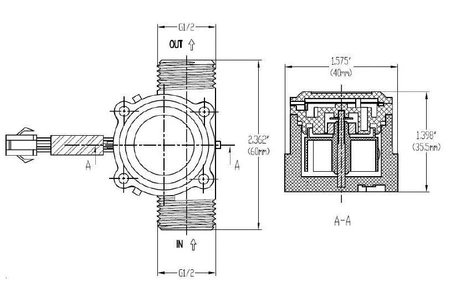

• przyłącze: gwint 1/2 cala
• model: YF-S201
• sygnał wyjściowy: impulsowy
• zastosowanie: pomiar przepływu wody w układach automatyki
• liczba impulsów: 450 na litr
• zależność częstotliwości: F [Hz] = 7,5 × przepływ [l/min]
• napięcie zasilania: 5 do 18 V DC
• pobór prądu: do 15 mA przy 5 V

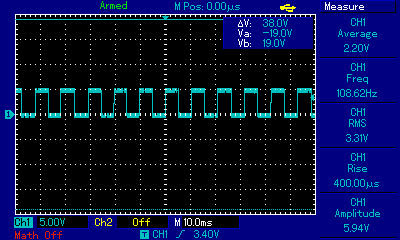

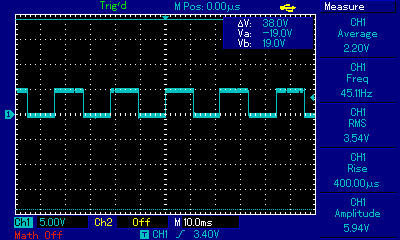

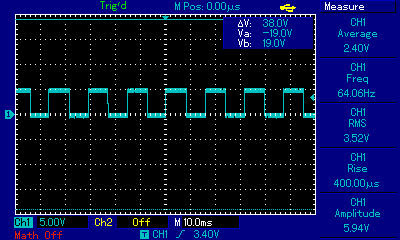

• wyjście: przebieg prostokątny 5 V TTL, wypełnienie 50%
• dokładność: ±10%
• maksymalne ciśnienie: 1,75 MPa
• zakres temperatur pracy: -25 do 80°C

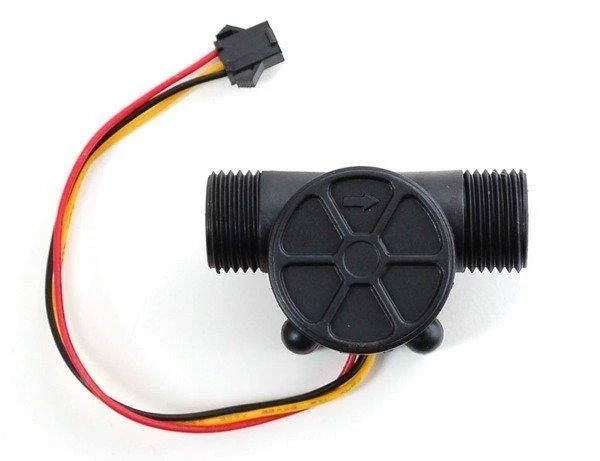

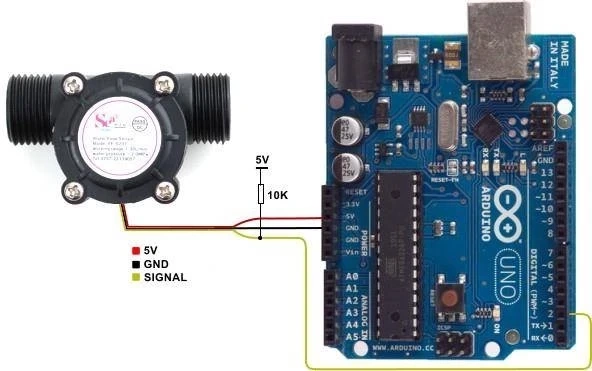

• wyprowadzenia: czerwony zasilanie, czarny masa, żółty sygnał
• trwałość: minimum 300 000 cykli

Czujnik wysyła 450 impulsów na każdy przepuszczony litr, a częstotliwość wynika ze wzoru F = 7,5 × przepływ w litrach na minutę. Jeden impuls odpowiada mniej więcej 2,25 ml. Deklarowana dokładność ±10% oznacza, że przy rozliczeniach warto przeprowadzić własną kalibrację.
