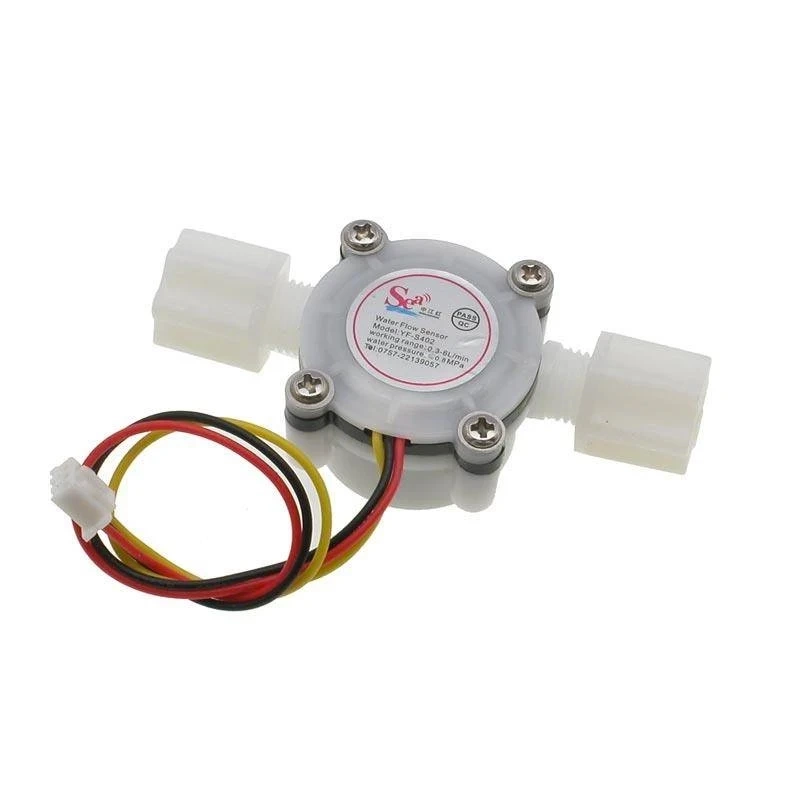

Przepływomierz cieczy o zakresie 0,3-6 l/min

Wirnik z magnesem obraca się zależnie od przepływu, a czujnik Halla zamienia obroty na impulsy. Sterownik zlicza impulsy w jednostce czasu i przelicza je na przepływ chwilowy albo objętość skumulowaną — na tym opiera się pomiar zużycia wody w układach automatyki.

Zakres pomiarowy 0,3-6 l/min określa granice, w których wskazania pozostają wiarygodne. Element wymaga zasilania i wyjścia cyfrowego w sterowniku — nie pokazuje wyniku samodzielnie, bo nie ma wyświetlacza.

Specyfikacja techniczna

• typ: przepływomierz z czujnikiem Halla
• zakres pomiarowy: 0,3-6 l/min
• sygnał wyjściowy: impulsowy
• zastosowanie: pomiar przepływu wody w układach automatyki

Liczba impulsów przypadająca na litr zależy od modelu i wymaga sprawdzenia przed kalibracją układu. Czujnik montuje się zgodnie z kierunkiem przepływu oznaczonym na korpusie.
