Przełącznik tablicowy monostabilny START STOP 22mm 4A/250V LA115-A z kontrolką 230V NO/NC

Przełącznik tablicowy monostabilny START/STOP LA115-A 22mm z kontrolką 230V

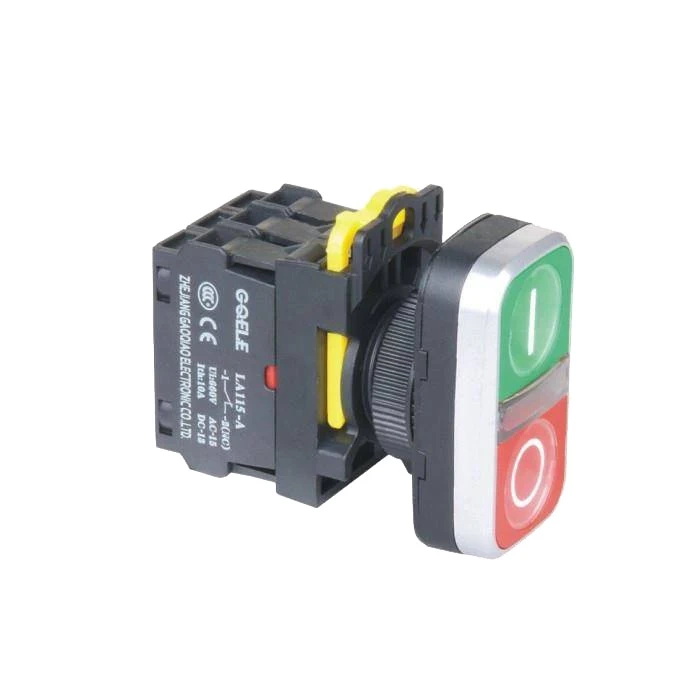

Przełącznik tablicowy LA115-A to kompaktowy przycisk sterowniczy typu START/STOP przeznaczony do montażu w pulpitach sterowniczych, maszynach, rozdzielniach oraz układach automatyki. Model pracuje w trybie monostabilnym, dzięki czemu po zwolnieniu wraca do pozycji początkowej. Wyposażony został w dwa klawisze: zielony „1” oraz czerwony „0”, a także wbudowaną żółtą kontrolkę 230V z osobnymi wyprowadzeniami.

Najważniejsze cechy

• Monostabilny mechanizm działania – przycisk wraca do pozycji początkowej po zwolnieniu
• Układ styków NO/NC – jeden styk normalnie otwarty i jeden normalnie zamknięty
• Wbudowana kontrolka 230V z oddzielnymi wyprowadzeniami
• Montaż panelowy 22mm – standard stosowany w automatyce przemysłowej
• Śrubowe zaciski przewodów zapewniające pewne połączenie
• Czytelne oznaczenia START/STOP dzięki czerwono-zielonym klawiszom
• Przykręcany montaż mechaniczny zwiększający stabilność osadzenia

Zastosowanie

Przycisk LA115-A sprawdzi się w układach sterowania maszyn, panelach operatorskich, instalacjach przemysłowych oraz systemach automatyki. Może pełnić funkcję chwilowego załączania lub wyłączania obwodu sterującego. Dzięki standardowemu otworowi montażowemu 22mm jest kompatybilny z wieloma obudowami i pulpitami sterowniczymi.

Osobne wyprowadzenia dla kontrolki umożliwiają niezależne podłączenie sygnalizacji świetlnej, co ułatwia budowę bardziej rozbudowanych układów sterowania. Kolorystyka przycisków pozwala szybko rozpoznać funkcję START i STOP nawet w słabo oświetlonych miejscach pracy.

Specyfikacja techniczna

• Model: LA115-A
• Rodzaj przełącznika: tablicowy
• Typ działania: monostabilny
• Sposób przełączania: ON-(OFF) / OFF-(ON)
• Ilość pozycji: 2
• Ilość obwodów: 1
• Układ styków: 1x NO + 1x NC
• Typ wyprowadzeń: śrubowe
• Ilość wyprowadzeń: 4
• Prąd pracy: 4,5A / 250V
• Maksymalne napięcie przełącznika: 380V
• Kolor klawiszy: czerwony „0” / zielony „1”
• Kontrolka: żółta 230V
• Osobne wyprowadzenia kontrolki: tak
• Średnica otworu montażowego: 22mm
• Wymiary frontu: 30x52mm
• Długość całkowita: 62mm
• Sposób montażu: przykręcany

Porady techniczne

• Przed podłączeniem kontrolki 230V należy upewnić się, że instalacja została odłączona od zasilania
• Styki NO i NC można wykorzystać jednocześnie do sterowania oraz sygnalizacji stanu pracy
• Montaż w otworze 22mm pozwala łatwo wymienić standardowe przyciski przemysłowe
• Zaciski śrubowe najlepiej dokręcać z umiarkowaną siłą, aby uniknąć uszkodzenia przewodów

Przełącznik monostabilny działa tylko w momencie nacisku. Po zwolnieniu przycisku mechanizm automatycznie wraca do pozycji początkowej dzięki sprężynie powrotnej. Takie rozwiązanie jest bardzo często stosowane w układach sterowania silnikami, stycznikami oraz automatyką przemysłową.

Styki NO (Normally Open) pozostają otwarte do momentu naciśnięcia przycisku, natomiast styki NC (Normally Closed) są domyślnie zwarte i rozłączają się po aktywacji. Dzięki temu jeden przycisk może jednocześnie realizować kilka funkcji sterujących w obwodzie elektrycznym.
