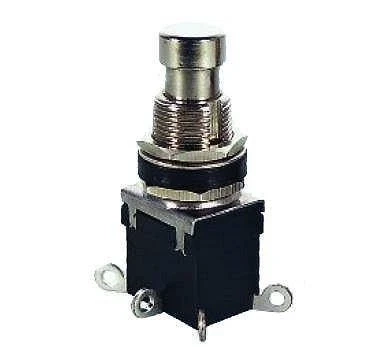

Bistabilny przełącznik nożny PBS-24-202 z układem styków DPDT

PBS-24-202 jest bistabilnym przełącznikiem nożnym ON-ON z układem styków DPDT. Jedno naciśnięcie zmienia położenie mechanizmu, a przełącznik pozostaje w wybranym stanie do kolejnego przełączenia.

Sześć wyprowadzeń obsługuje dwa niezależne tory przełączane jednocześnie. Obciążalność wynosi 4 A przy 125 V AC oraz 2 A przy 250 V AC, a deklarowana żywotność to 50 000 cykli.

Najważniejsze cechy

• Funkcja bistabilna ON-ON
• Układ styków DPDT
• Liczba wyprowadzeń: 6
• Obciążalność: 4 A / 125 V AC lub 2 A / 250 V AC
• Deklarowana żywotność: 50 000 cykli

Zastosowanie

Przełącznik nadaje się do nożnego wyboru jednego z dwóch stanów w urządzeniach sterujących i sygnałowych.

• sterowniki nożne i pulpity operatorskie
• urządzenia audio oraz efekty
• układy wymagające jednoczesnego przełączania dwóch torów

Specyfikacja techniczna

• Model: PBS-24-202
• Typ produktu: przełącznik nożny bistabilny
• Funkcja: ON-ON
• Układ styków: DPDT
• Liczba wyprowadzeń: 6
• Obciążalność: 4 A / 125 V AC; 2 A / 250 V AC
• Długość: 14,2 mm
• Żywotność: 50 000 cykli

Warto wiedzieć: co oznacza układ styków DPDT

DPDT oznacza przełącznik dwubiegunowy dwupołożeniowy. Dwa niezależne tory są przełączane jednocześnie, co pozwala zmieniać dwa obwody jednym ruchem mechanizmu.

Funkcja ON-ON oznacza dwa aktywne położenia bez pozycji wyłączonej. Przed podłączeniem należy zidentyfikować wspólne i przełączane wyprowadzenia obu torów.
