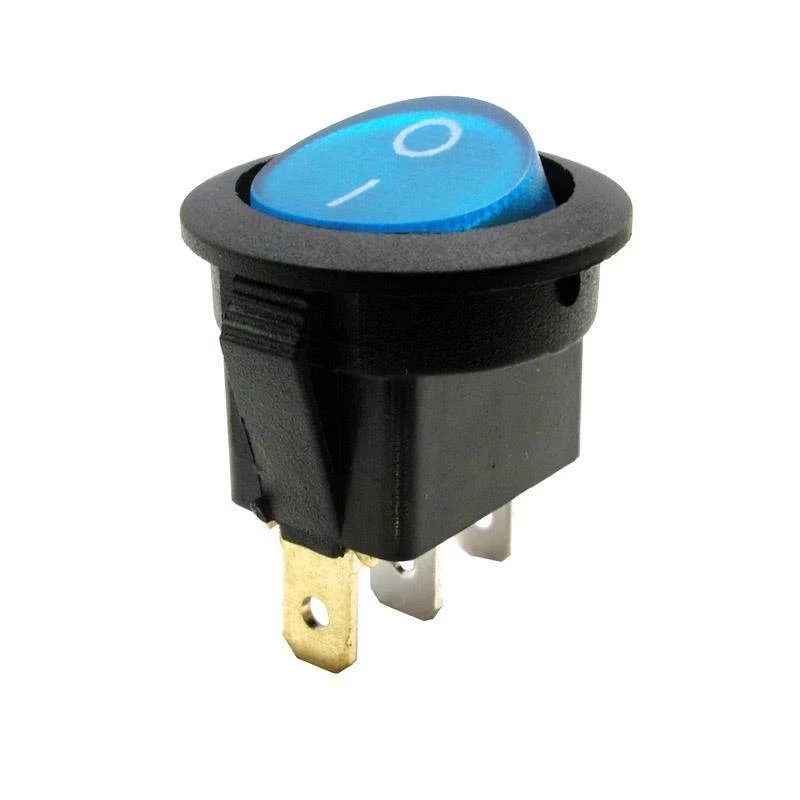

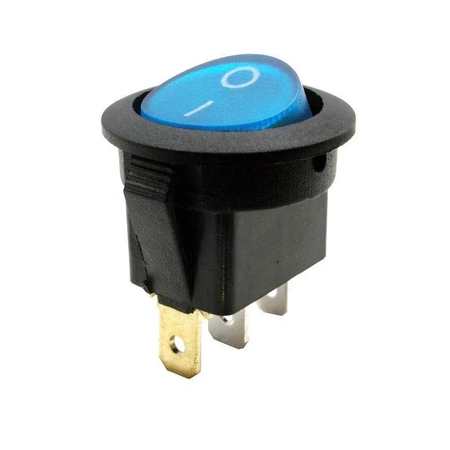

Przełącznik kołyskowy okrągły podświetlany 3-pin 6A 230V niebieski

Przełącznik kołyskowy okrągły 3-pinowy z podświetlaniem

Uniwersalny przełącznik kołyskowy typu rocker switch z podświetleniem, przeznaczony do montażu panelowego w zasilaczach, obudowach elektroniki, urządzeniach DIY oraz prostych układach sterowania 230V.

Specyfikacja techniczna

• Typ przełącznika: kołyskowy (rocker switch)
• Funkcja: ON-OFF
• Liczba pinów: 3
• Konfiguracja styków: SPST
• Podświetlenie: Tak
• Kolor podświetlenia: niebieski
• Napięcie pracy: 125VAC / 250VAC
• Obciążalność: 6A przy 250VAC / 10A przy 125VAC
• Typ montażu: panelowy zatrzaskowy
• Otwór montażowy: ok. Ø20 mm
• Średnica kołnierza: ok. Ø23 mm
• Rozstaw pinów: ok. 7.5 mm
• Konektory: Faston 4.8 mm
• Rezystancja izolacji: ≥100 MΩ

Znaczenie 3 pinów

W wersji podświetlanej 3-pinowej:

• 2 piny = styki przełącznika
• 1 pin = zasilanie podświetlenia

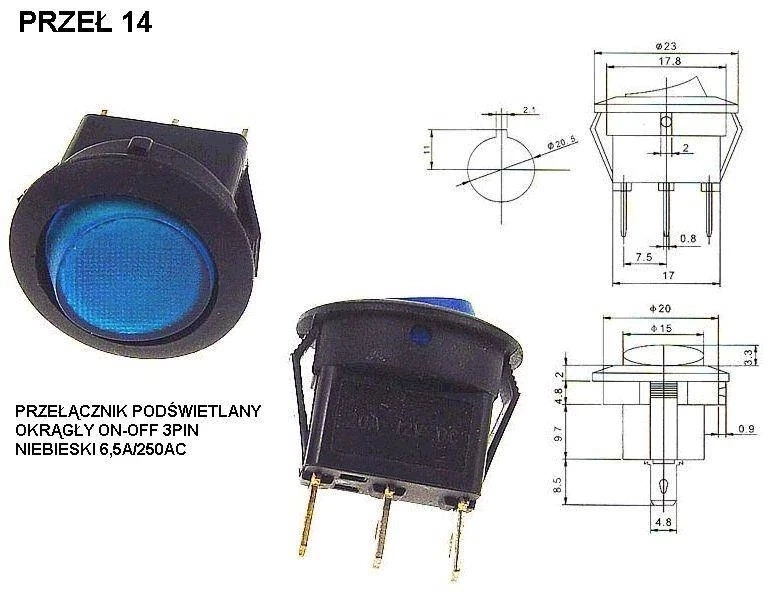

Wymiary:

• otwór montażowy: około 20 mm
• średnica zewnętrzna: około 23 mm
• głębokość: około 27-30 mm
• konektory: 4.8 mm Faston

Typowe zastosowania

• zasilacze
• listwy zasilające
• urządzenia DIY
• obudowy elektroniki
• oświetlenie
• małe urządzenia AGD
• sterowanie 230V
