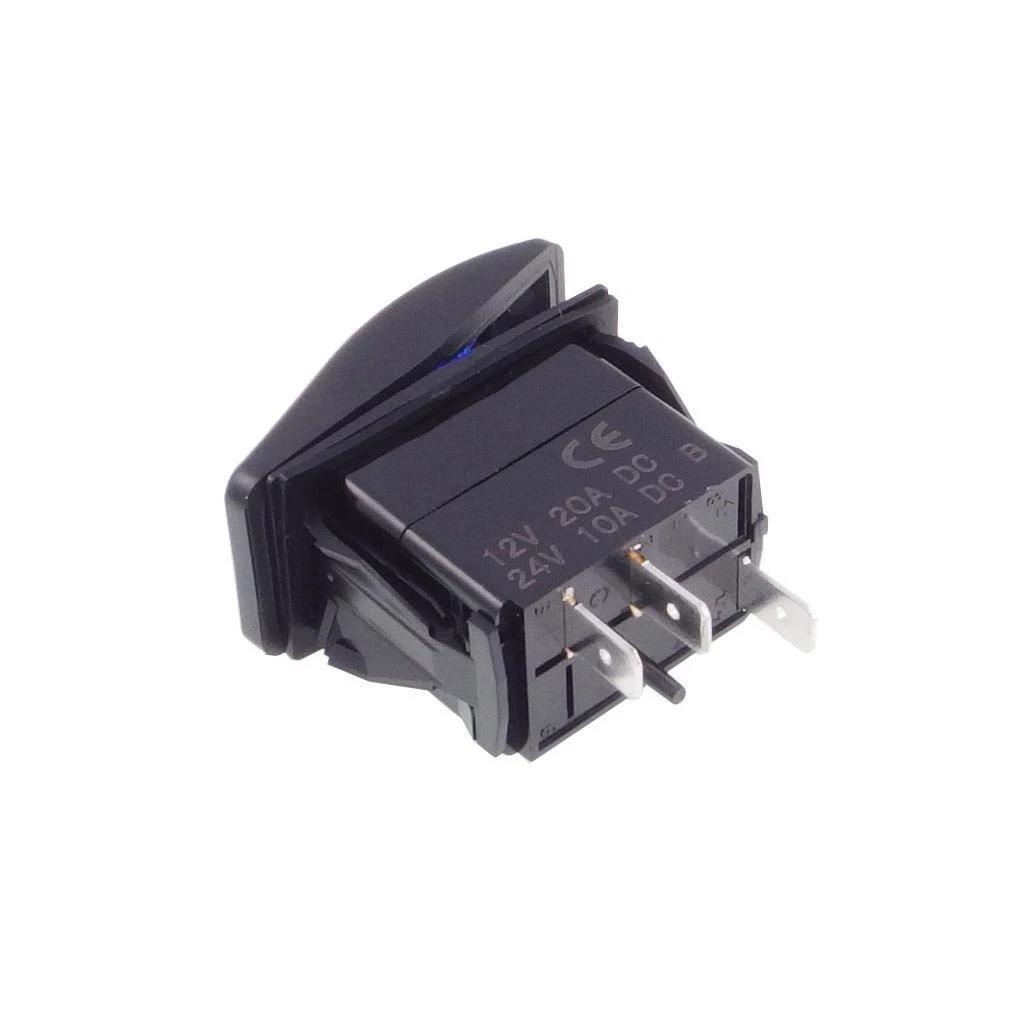

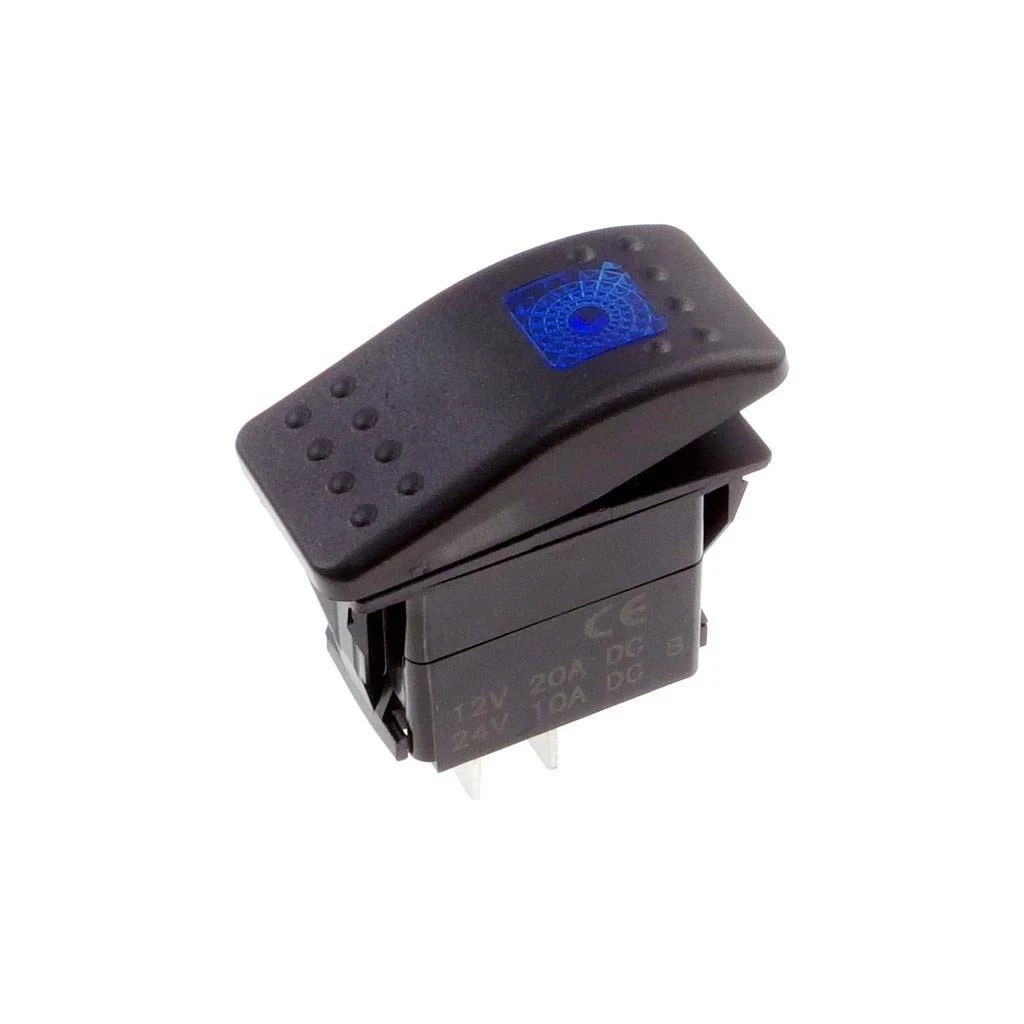

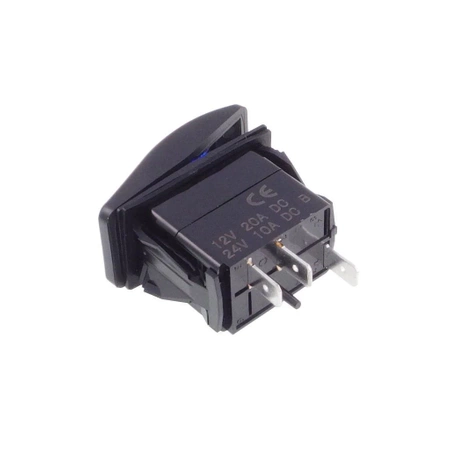

Podświetlany przełącznik klawiszowy ON-OFF do instalacji 12–24 V DC

Przełącznik klawiszowy ON-OFF służy do sterowania obwodami prądu stałego w instalacjach 12–24 V DC. Korpus ma popularny format typu Carling, lecz nie jest oznaczony jako oryginalny produkt tej marki.

Mechanizm stabilny pozostawia klawisz w wybranym położeniu po zwolnieniu nacisku, co ułatwia trwałe załączanie obwodu lub wybór jednego z dostępnych stanów.

Najważniejsze cechy

• Funkcja przełączania ON-OFF
• 2 pozycje robocze
• 3 wyprowadzenia
• Podświetlenie z 1 niebieską diodą LED
• Obciążalność styków 20 A przy 12 V DC lub 10 A przy 24 V DC

Zastosowanie

Przełącznik sprawdza się w panelach, w których wymagane jest czytelne sterowanie odbiornikiem oraz sygnalizacja świetlna funkcji.

• Panele sterujące w pojazdach i maszynach
• Instalacje 12 V DC i 24 V DC
• Własne pulpity oraz moduły przełączające

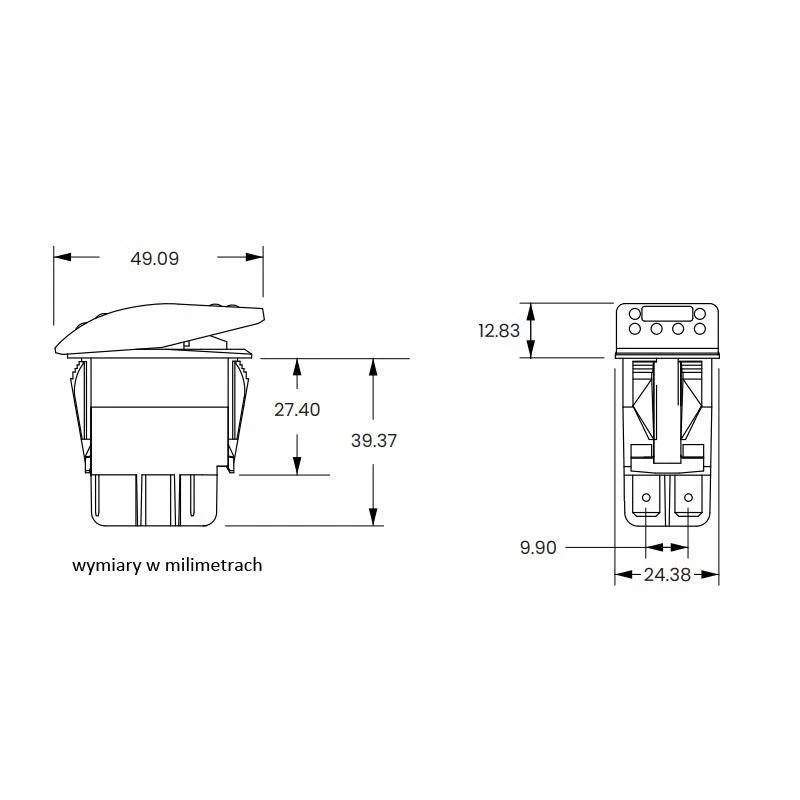

Specyfikacja techniczna

• Kod: SW-CSW-3-BLU
• Typ produktu: przełącznik klawiszowy
• Sposób przełączania: ON-OFF
• Mechanizm: stabilny
• Liczba pozycji: 2
• Liczba wyprowadzeń: 3
• Podświetlenie: 1 niebieska dioda LED, 12–24 V DC
• Obciążalność styków: 20 A przy 12 V DC; 10 A przy 24 V DC
• Temperatura pracy: od −30°C do +80°C

Warto wiedzieć: oznaczenia pozycji przełącznika

W oznaczeniach funkcji zapis bez nawiasów, na przykład ON, oznacza pozycję stabilną. Pozycja zapisana w nawiasach, na przykład (ON), jest chwilowa.

Przed podłączeniem warto ustalić funkcję każdego wyprowadzenia miernikiem, ponieważ liczba pinów obejmuje zarówno styki przełączające, jak i połączenia podświetlenia LED.
