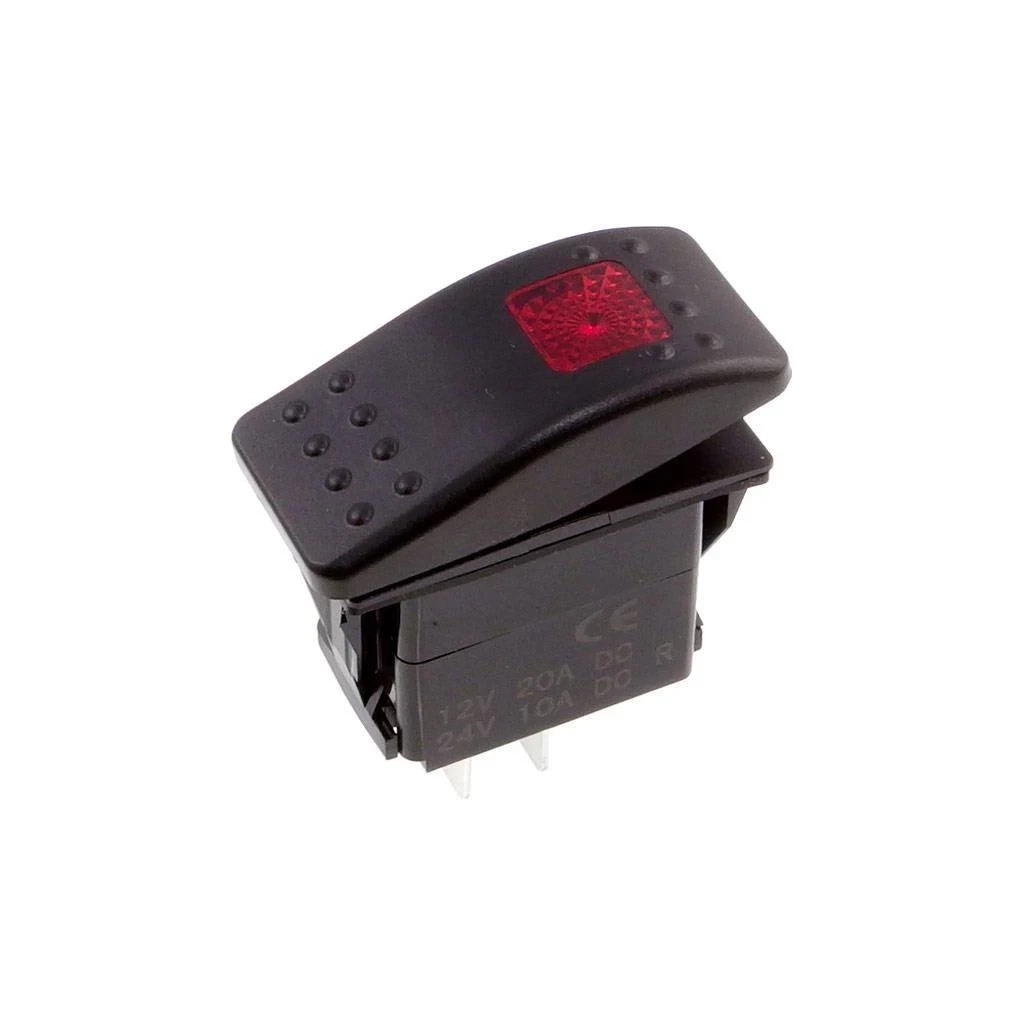

Przełącznik klawiszowy (ON)-OFF 2-pozycyjny 3-pin z czerwoną diodą LED 12–24 V DC
Podświetlany przełącznik klawiszowy (ON)-OFF do instalacji 12–24 V DC
Przełącznik klawiszowy (ON)-OFF służy do sterowania obwodami prądu stałego w instalacjach 12–24 V DC. Korpus ma popularny format typu Carling, lecz nie jest oznaczony jako oryginalny produkt tej marki.
Pozycje zapisane w nawiasach są chwilowe. Po zwolnieniu klawisza mechanizm samoczynnie wraca do położenia spoczynkowego.
Najważniejsze cechy
- Funkcja przełączania (ON)-OFF
- 2 pozycje robocze

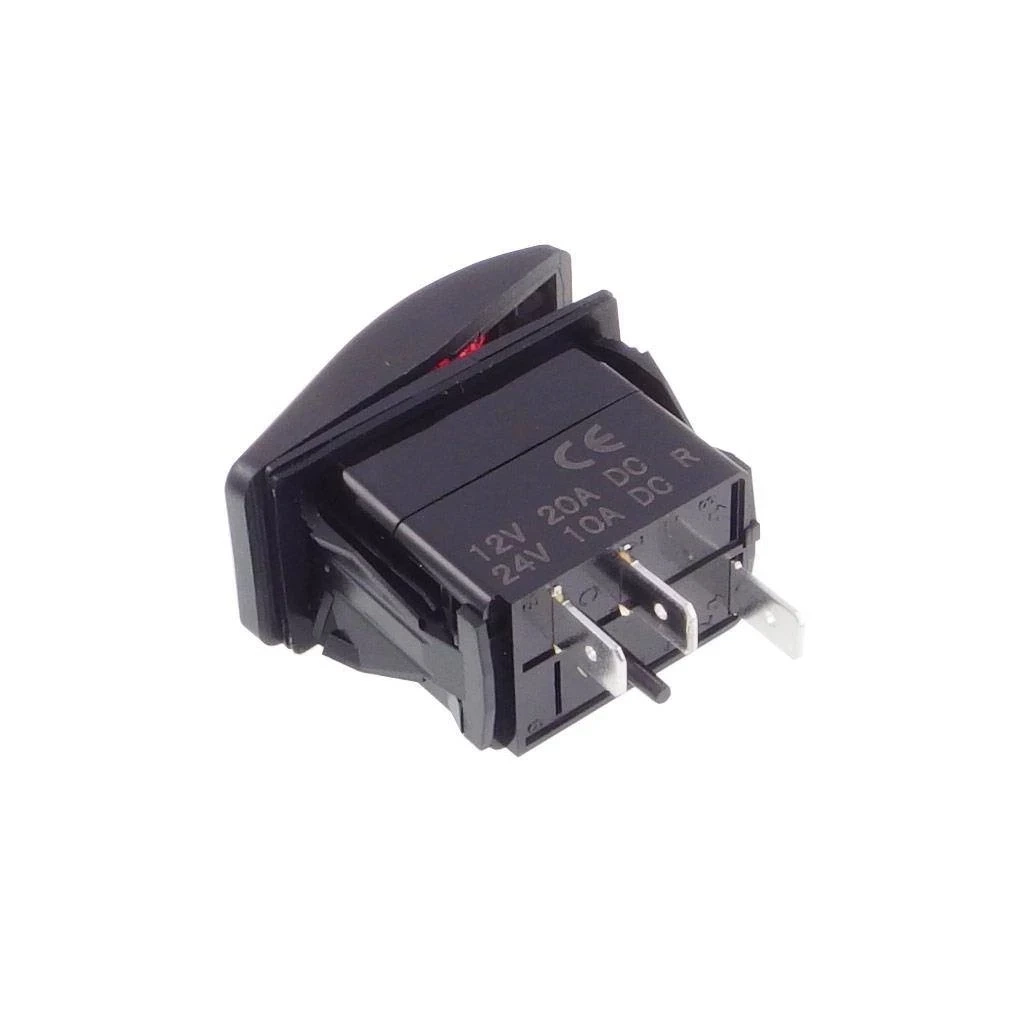

- 3 wyprowadzenia
- Podświetlenie z 1 czerwoną diodą LED
- Obciążalność styków 20 A przy 12 V DC lub 10 A przy 24 V DC
Zastosowanie
Przełącznik nadaje się do funkcji, które powinny pozostawać aktywne tylko podczas świadomego nacisku operatora.
- Panele sterujące w pojazdach i maszynach
- Instalacje 12 V DC i 24 V DC
- Własne pulpity oraz moduły przełączające

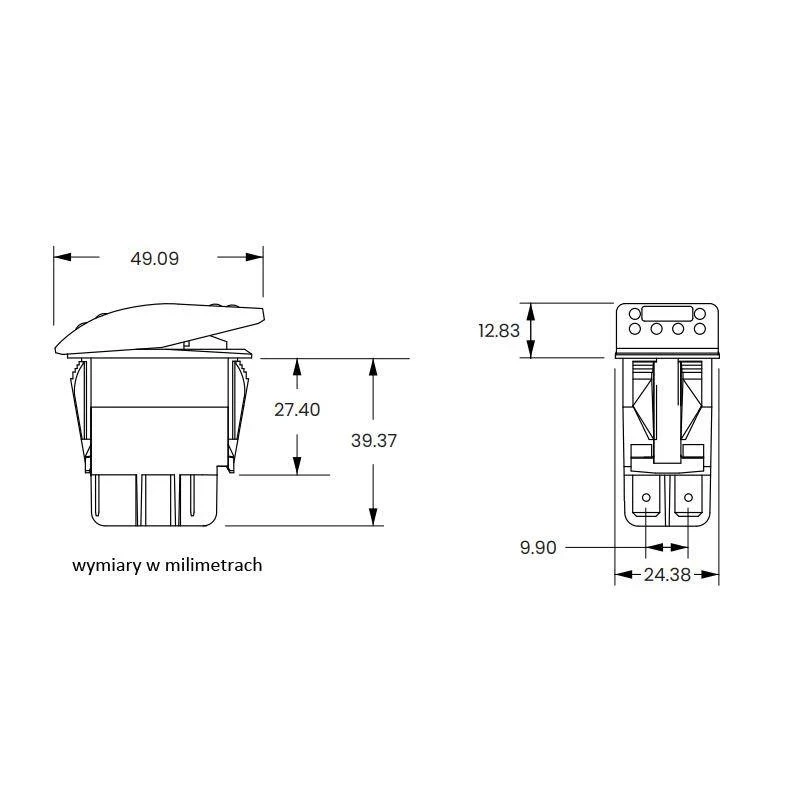

Specyfikacja techniczna
- Kod: SW-CSW-4-RED
- Typ produktu: przełącznik klawiszowy
- Sposób przełączania: (ON)-OFF
- Mechanizm: chwilowy
- Liczba pozycji: 2
- Liczba wyprowadzeń: 3
- Podświetlenie: 1 czerwona dioda LED, 12–24 V DC
- Obciążalność styków: 20 A przy 12 V DC; 10 A przy 24 V DC
- Temperatura pracy: od −30°C do +80°C
Warto wiedzieć: oznaczenia pozycji przełącznika
W oznaczeniach funkcji zapis bez nawiasów, na przykład ON, oznacza pozycję stabilną. Pozycja zapisana w nawiasach, na przykład (ON), jest chwilowa.
Przed podłączeniem warto ustalić funkcję każdego wyprowadzenia miernikiem, ponieważ liczba pinów obejmuje zarówno styki przełączające, jak i połączenia podświetlenia LED.
Najczęściej zadawane pytania
Model realizuje funkcję (ON)-OFF.
Zastosowano mechanizm chwilowy.
Podświetlenie LED jest przeznaczone do instalacji 12–24 V DC.
Przełącznik ma 3 wyprowadzenia.
Obciążalność wynosi 20 A przy 12 V DC lub 10 A przy 24 V DC.
