Przełącznik IR 4-kanałowy 10 A / 230 V - sterowany pilotem - PCB i mikroprocesor do projektu AVT 1815
- Cztery kanały przekaźnikowe sterowane pilotem IR pozwalają przełączać odbiorniki zdalnie albo przyciskami lokalnymi. Wersja A+ zawiera PCB i zaprogramowany ATmega8; pozostałe elementy kompletujesz osobno.
Przełącznik IR 4-kanałowy z nauką pilota - płytka PCB i zaprogramowany mikrokontroler do AVT1815

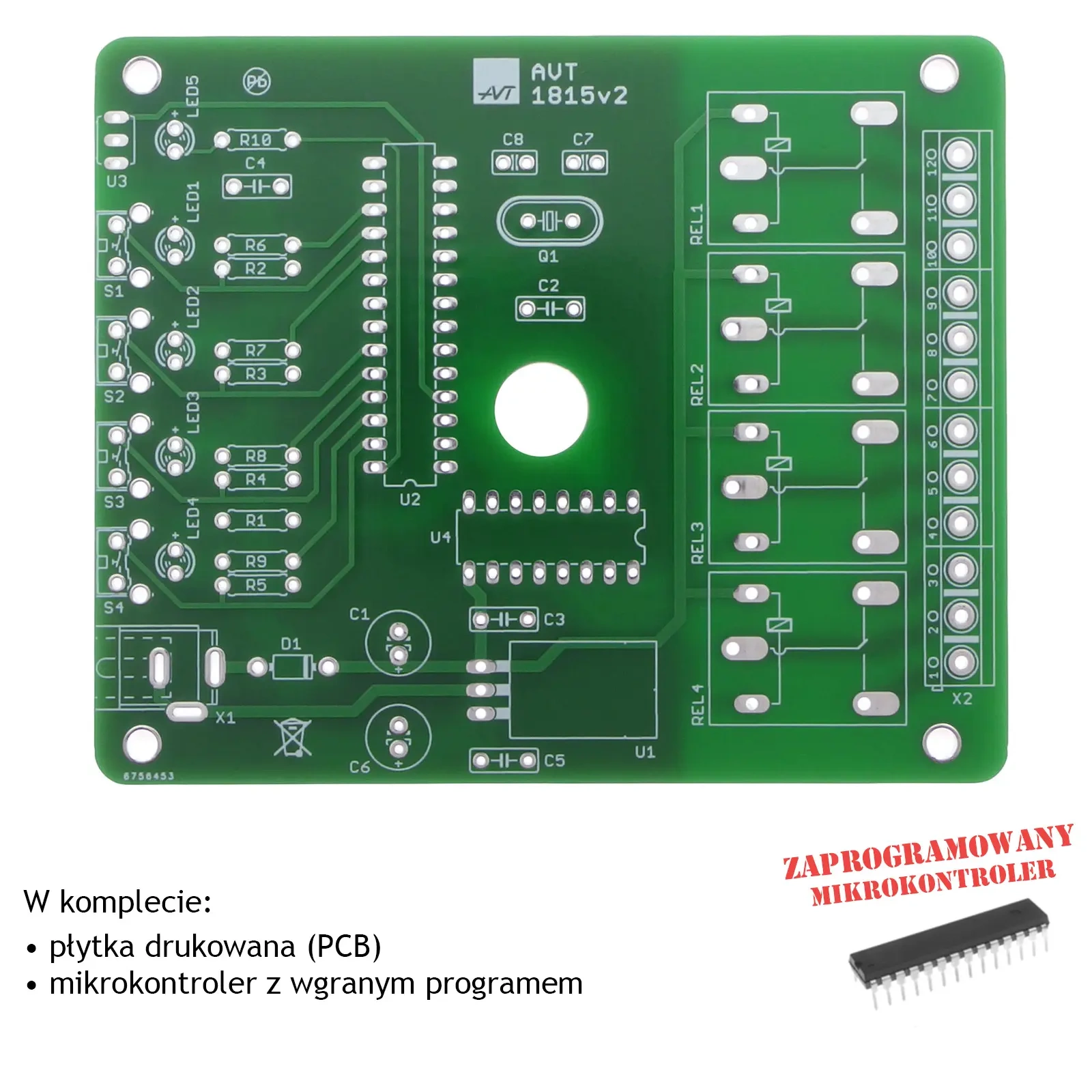

Płytka PCB i zaprogramowany ATmega8 do wykonania 4-kanałowego przełącznika sterowanego pilotem IR.
Cztery kanały sterowane pilotem i przyciskami lokalnymi
AVT1815 to 4-kanałowy przełącznik IR do zdalnego sterowania odbiornikami za pomocą pilota na podczerwień. Każdy kanał ma osobny przekaźnik, przycisk lokalny oraz diodę LED sygnalizującą stan wyjścia.
Układ uczy się kodów pilota niezależnie dla każdego kanału. Odbiór sygnału IR realizuje TSOP4836, pracą steruje zaprogramowany mikrokontroler ATmega8, a przekaźniki obsługuje bufor ULN2003A. Wersja A+ zawiera płytkę PCB i zaprogramowany mikrokontroler przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1815
4-kanałowy przełącznik IR z nauką kodów pilota, sterowaniem lokalnym i wyjściami przekaźnikowymi.
| Wersja | A+ – płytka PCB i zaprogramowany mikrokontroler |
| Funkcja | 4-kanałowy przełącznik sterowany pilotem IR |
| Liczba kanałów | 4 |
| Sterowanie | pilot IR oraz przyciski lokalne S1…S4 |
| Zasilanie | 9…14 V DC, około 200 mA |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Odbiornik IR | TSOP4836, nośna 36 kHz |
| Bufor przekaźników | ULN2003A |
| Przekaźniki | 4× JQC3FF/012-1ZS, styki 10 A / 230 V AC |
| Płytka PCB | 81×99 mm |
Wersja
AVT1815 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATmega8 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1–R5: 10 kΩ
- R6–R10: 1 kΩ
- C1, C6: 100 µF
- C2–C5: 100 nF
- C7, C8: 22 pF
- D1: 1N5819
- LED1–LED5: diody LED
- U1: 7805
- U3: TSOP4836
- U4: ULN2003 + podstawka 20-pin
- Q1: rezonator kwarcowy 8 MHz
- S1–S4: przyciski
- REL1–REL4: przekaźniki JQC3FF/012-1ZS
- X1: złącze zasilania 2,1/5,5
- X2: 4 złącza śrubowe ARK3/500
- Podstawka 28-pin wąska pod ATmega8
Notes
Układ uczy się komend pilota niezależnie dla każdego z czterech kanałów. Wejście w tryb programowania odbywa się przez przytrzymanie odpowiedniego przycisku przez około 5 sekund.
LED1…LED4 pokazują stan poszczególnych przekaźników, a LED5 sygnalizuje pracę układu, odebranie komendy z pilota i tryb programowania.
Odbiornik TSOP4836 jest przeznaczony do pilotów z nośną 36 kHz, ale z mniejszą czułością może odbierać także sygnały 38 kHz.
Przy sterowaniu obciążeniami o większej mocy trzeba zwrócić uwagę na obciążalność styków przekaźników, ścieżek PCB, przewodów i zacisków.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1815 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do projektu. Pozostałe elementy, w tym przekaźniki, odbiornik IR, ULN2003, stabilizator, diody, rezystory, kondensatory, przyciski i złącza, trzeba skompletować osobno.
Układ może nauczyć się kodów wielu pilotów IR, o ile czasy impulsów, przerw i długość kodu mieszczą się w ograniczeniach programu oraz częstotliwość nośna jest zgodna z odbiornikiem IR.
Tak. Przełącznik ma przyciski lokalne S1…S4, które pozwalają ręcznie zmieniać stan odpowiednich przekaźników.
Układ wymaga zasilania 9…14 V DC. Typowo stosuje się zasilanie 12 V DC, doprowadzone do złącza zasilania.
Zastosowane przekaźniki mają styki 10 A / 230 V AC, ale praca z napięciem sieciowym wymaga kwalifikacji, bezpiecznej obudowy, odpowiednich przewodów, bezpieczników i zachowania odstępów izolacyjnych.
