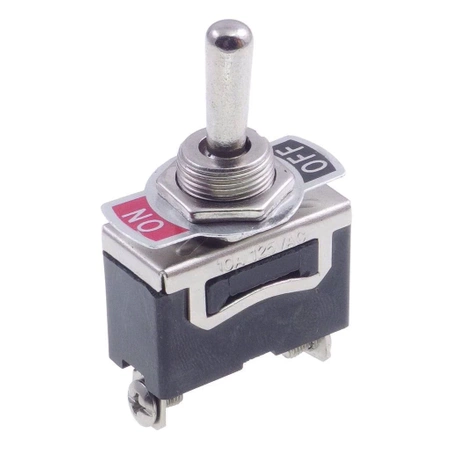

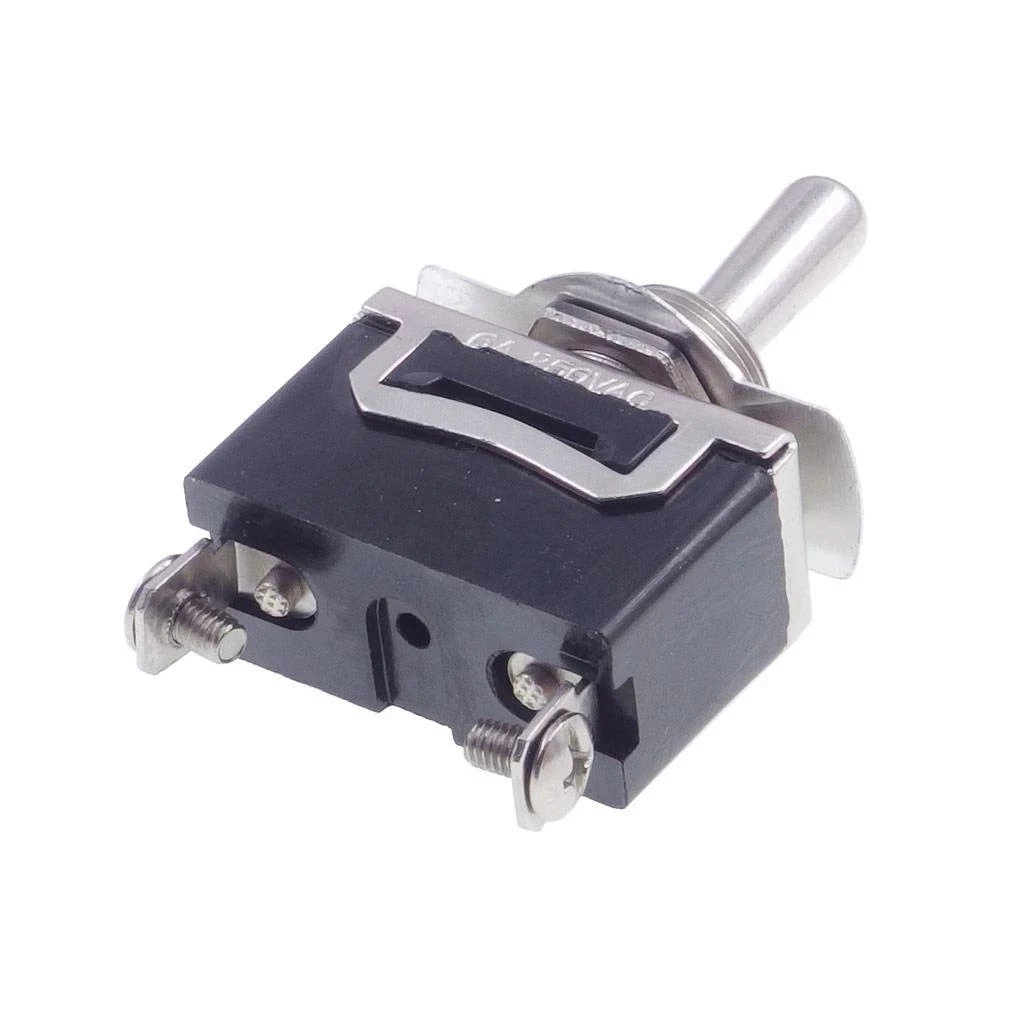

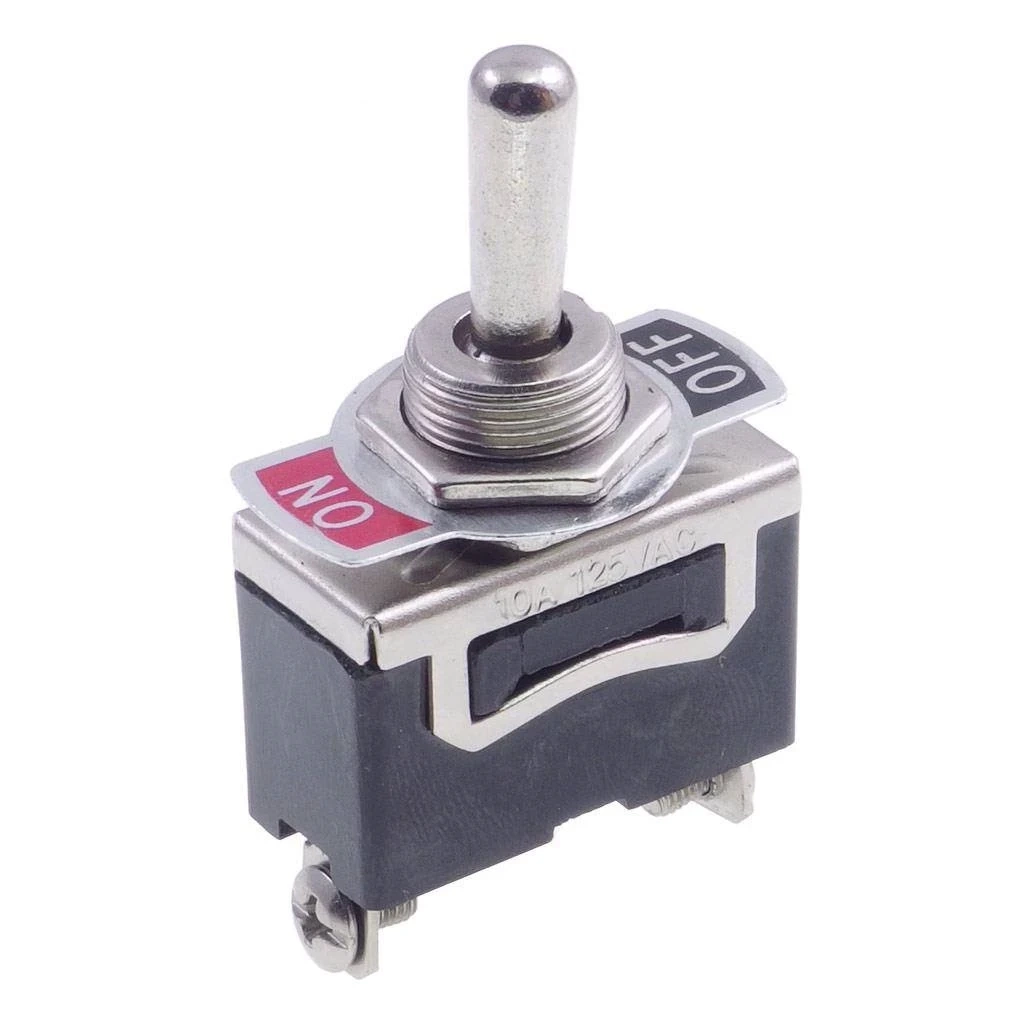

Przełącznik dźwigniowy KN3C-101 ON-OFF SPST, 2 wyprowadzenia, 6 A / 250 V AC
Przełącznik dźwigniowy KN3C-101 do sterowania obwodem ON-OFF
Przełącznik dźwigniowy KN3C-101 pracuje w układzie ON-OFF i ma konfigurację styków SPST. Wariant jednobiegunowy ma 2 wyprowadzenia.
Obciążalność styków wynosi 6 A / 250 V AC. Wyprowadzenia są przystosowane do połączenia śrubowego, a dopuszczalny zakres temperatury pracy wynosi od -25°C do +85°C.
Najważniejsze cechy
- Konfiguracja styków SPST
- Sposób przełączania ON-OFF
- Obciążalność styków 6 A / 250 V AC
- Rezystancja styku maksymalnie 50 mΩ
- Temperatura pracy od -25°C do +85°C
Zastosowanie
Przełącznik służy do ręcznego sterowania obwodami elektrycznymi i elektronicznymi.
- Do paneli sterujących
- Do wyboru stanu lub toru obwodu
- Do urządzeń wymagających mechanicznego przełącznika dźwigniowego
Specyfikacja techniczna
- Model: KN3C-101
- Typ produktu: przełącznik dźwigniowy
- Sposób przełączania: ON-OFF
- Konfiguracja styków: SPST
- Liczba wyprowadzeń: 2
- Obciążalność styków: 6 A / 250 V AC
- Rezystancja styku: maks. 50 mΩ
- Rezystancja izolacji: min. 1000 MΩ przy 500 V DC
- Wytrzymałość dielektryczna: 1500 V AC przez 1 min
- Temperatura pracy: od -25°C do +85°C
- Rodzaj wyprowadzeń: do przykręcenia
Warto wiedzieć: znaczenie konfiguracji styków
Oznaczenie SPST opisuje liczbę niezależnych torów oraz sposób ich przełączania. Ułatwia dobór elementu do schematu bez opierania się wyłącznie na liczbie wyprowadzeń.
Obciążalność styków należy zawsze rozpatrywać łącznie z podanym napięciem. Przekroczenie dopuszczalnego prądu lub napięcia zwiększa ryzyko nagrzewania i przyspieszonego zużycia styków.
Najczęściej zadawane pytania
Model pracuje w układzie ON-OFF.
Konfiguracja styków to SPST.
Przełącznik ma 2 wyprowadzenia.
Obciążalność styków wynosi 6 A / 250 V AC.
Dopuszczalny zakres temperatury pracy wynosi od -25°C do +85°C.
Wyprowadzenia są przystosowane do przykręcenia.
