Przełącznik dotykowy START/STOP 9-12V z sygnalizacją LED - PCB do projektu AVT 725
- Magiczny przełącznik dotykowy START/STOP zmienia stan po dotknięciu sensora i pokazuje go dwukolorową diodą LED. AVT725 A zawiera płytkę PCB, elementy elektroniczne należy skompletować osobno.

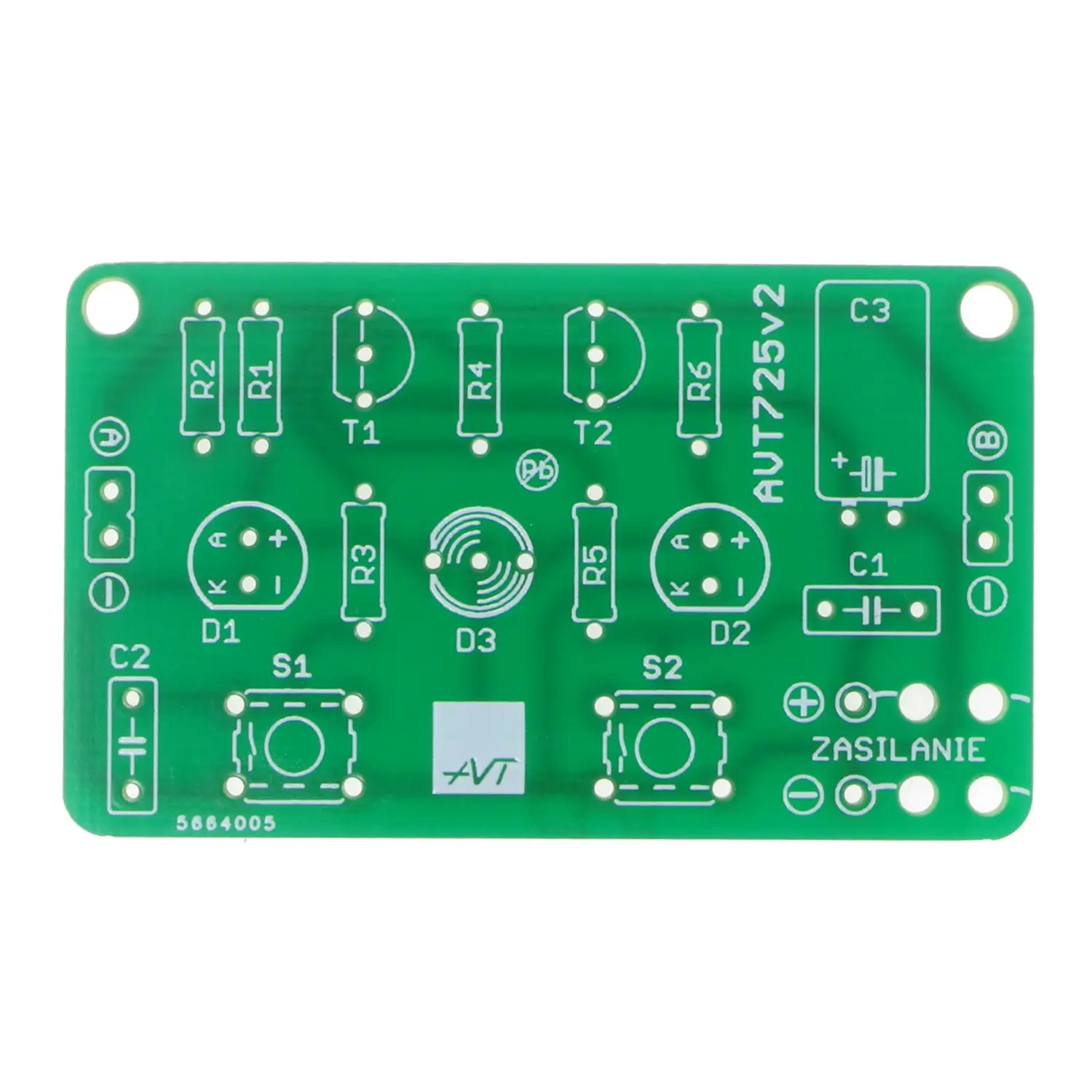

Dotykowy przełącznik bistabilny - płytka PCB do AVT725
Płytka PCB do wykonania przełącznika START/STOP sterowanego dotykiem lub klasycznymi przyciskami.
Dotykowe przełączanie stanu z sygnalizacją LED
AVT725 działa jak bistabilny przełącznik dotykowy. Dotknięcie jednego sensora przełącza układ w jeden stan, a dotknięcie drugiego przywraca stan przeciwny.
Pracę układu pokazuje dwukolorowa dioda LED, a po włączeniu zasilania przełącznik przyjmuje ustalony stan spoczynkowy. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT725
Dotykowy przełącznik bistabilny z tranzystorami Darlingtona, dwukolorową diodą LED i możliwością podłączenia zewnętrznego obciążenia przez dodatkowy stopień wykonawczy.
| Kod projektu | AVT725 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przełącznik dotykowy START/STOP |
| Zasada działania | przerzutnik bistabilny na tranzystorach Darlingtona |
| Sterowanie | dwa sensory dotykowe z drutu albo dwa przyciski |
| Stan po włączeniu | ustalony stan spoczynkowy |
| Sygnalizacja | dwukolorowa dioda LED albo dwie pojedyncze diody LED |
| Wyjścia pomocnicze | punkty A i B dla zewnętrznego elementu wykonawczego |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 53×32 mm |
Wersja
AVT725 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R6: 1 kΩ
- R2–R5: 10 MΩ
- C1, C2: 10 nF
- C3: 10 µF / 16 V lub na wyższe napięcie
- T1, T2: BC516
- D3: dioda LED dwukolorowa
- Alternatywnie D1, D2: dwie pojedyncze diody LED
- S1, S2: sensory z drutu albo przyciski
- Złączka baterii 6F22
Notes
Na płytce przewidziano miejsce na dwa typowe przyciski, ale w podstawowym wykonaniu sensory dotykowe można zrobić z krótkich kawałków drutu.
Dotknięcie dwóch drutów jednego sensora przełącza układ w stan czerwonej diody LED, a dotknięcie drugiego sensora przywraca stan zielonej diody LED.
Do punktów A/B można dołączyć dodatkowy element wykonawczy, np. przekaźnik, brzęczyk piezo, tranzystor albo MOSFET, dobrany do konkretnego obciążenia.
Kondensator C3, diody LED i tranzystory wymagają kontroli polaryzacji oraz poprawnej orientacji przed uruchomieniem.
Uwaga: AVT725 jest niskonapięciowym układem sterującym. Punkty A/B nie oznaczają gotowego bezpiecznego wyjścia do każdego obciążenia. Przy podłączaniu przekaźnika, tranzystora, MOSFET-a lub obwodu wykonawczego należy dobrać elementy do napięcia i prądu odbiornika oraz zapewnić izolację i zabezpieczenie przed zwarciem.
Najczęściej zadawane pytania
AVT725 A zawiera wyłącznie płytkę PCB do projektu przełącznika dotykowego. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykonania prostego przełącznika START/STOP sterowanego dotykiem, przyciskiem albo eksperymentalnym czujnikiem zbliżeniowym.
Nie. Układ działa sprzętowo jako przerzutnik bistabilny na tranzystorach Darlingtona.
Tak. Na płytce przewidziano miejsce na typowe przyciski, które mogą zastąpić sensory dotykowe z drutu.
Układ wymaga zasilania 9–12 V DC, np. z baterii 9 V albo stabilizowanego zasilacza.
