Przełącznik dotykowy START/STOP 9-12V z sygnalizacją LED - KIT AVT 725
- Magiczny przełącznik dotykowy START/STOP pozwala przełączać stan układu dotknięciem sensora i obserwować go na dwukolorowej diodzie LED. AVT725 B to KIT DIY z płytką PCB i elementami do lutowania.
Dotykowy przełącznik bistabilny - KIT DIY AVT725
Zestaw elementów do wykonania przełącznika START/STOP sterowanego dotykiem i sygnalizowanego dwukolorową LED.
KIT przełącznika dotykowego do eksperymentów i prostego sterowania
AVT725 to prosty przełącznik dotykowy z funkcją START/STOP. Układ reaguje na przepływ niewielkiego prądu przez ciało człowieka po dotknięciu sensora i przełącza stan przerzutnika bistabilnego.
Dwukolorowa dioda LED pokazuje aktualny stan, a punkty A/B pozwalają dołączyć dodatkowy element wykonawczy, np. przekaźnik, brzęczyk piezo albo tranzystor. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania przełącznika dotykowego.
Karta techniczna
AVT725
KIT przełącznika dotykowego START/STOP z tranzystorami Darlingtona BC516, dwukolorową diodą LED i miejscem na sensory lub przyciski.
| Kod projektu | AVT725 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przełącznik dotykowy START/STOP |
| Zasada działania | przerzutnik bistabilny na tranzystorach Darlingtona |
| Sterowanie | dwa sensory dotykowe z drutu albo dwa przyciski |
| Stan po włączeniu | ustalony stan spoczynkowy |
| Sygnalizacja | dwukolorowa dioda LED albo dwie pojedyncze diody LED |
| Wyjścia pomocnicze | punkty A i B dla zewnętrznego elementu wykonawczego |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 53×32 mm |
Wersja
AVT725 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania przełącznika dotykowego START/STOP.
Notes

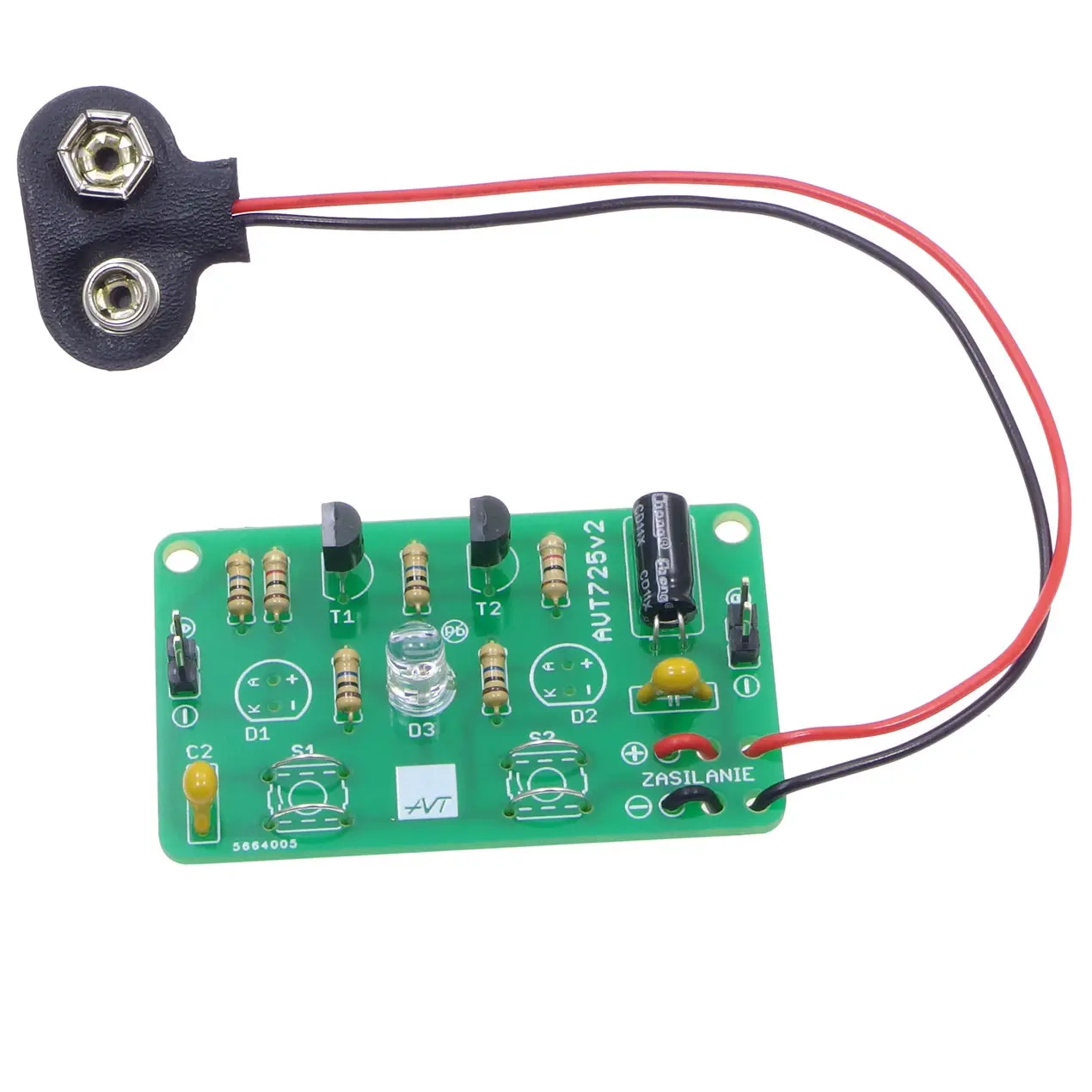

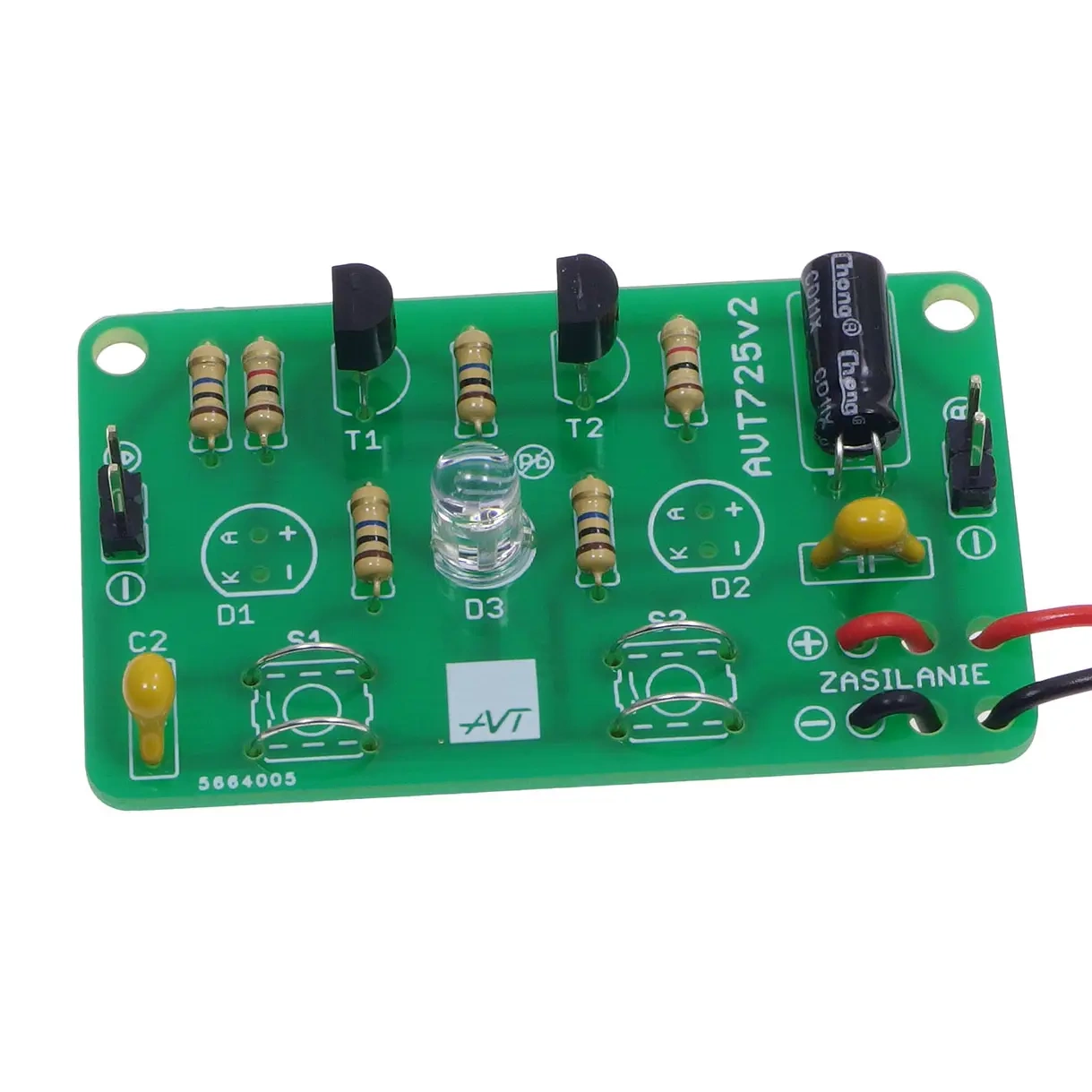

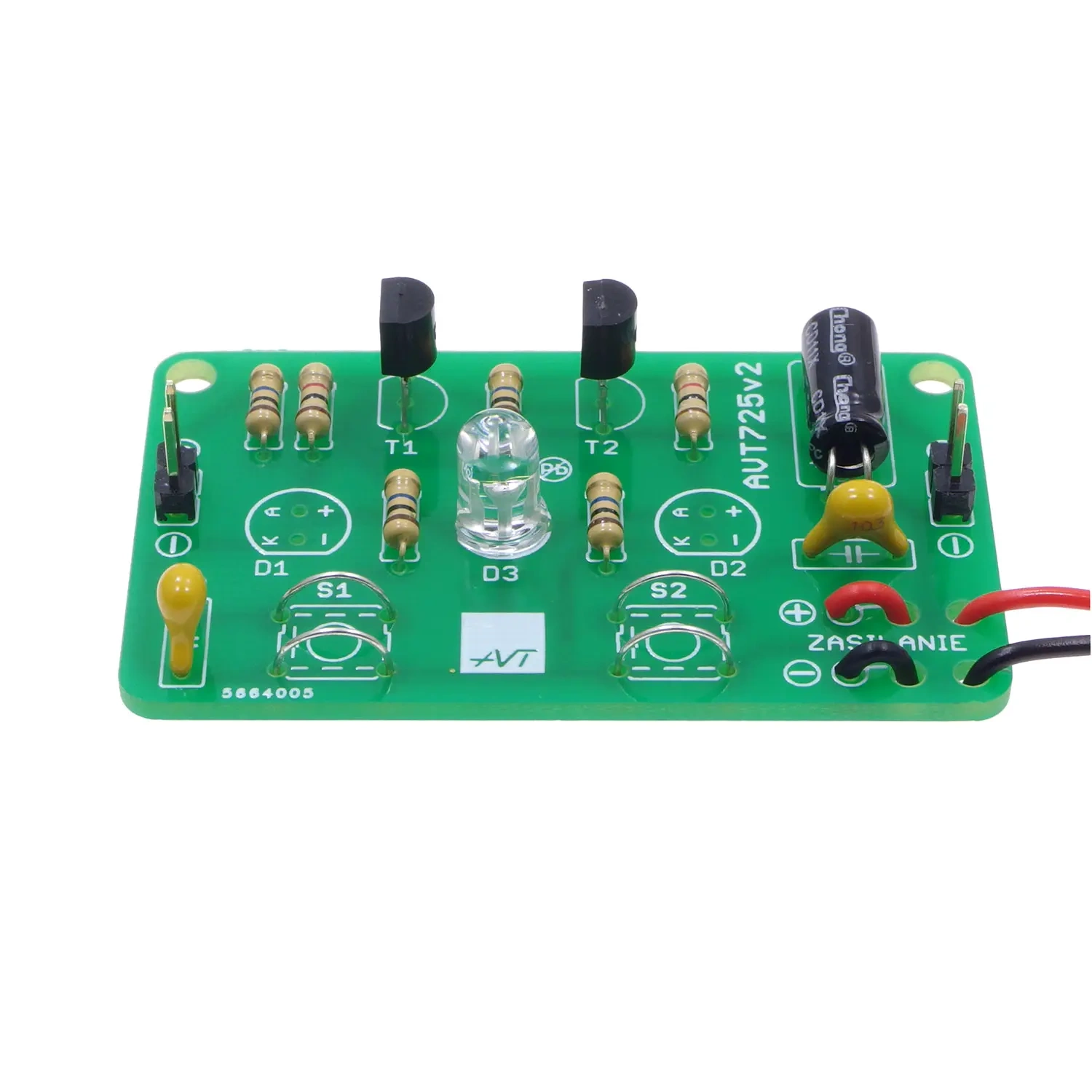

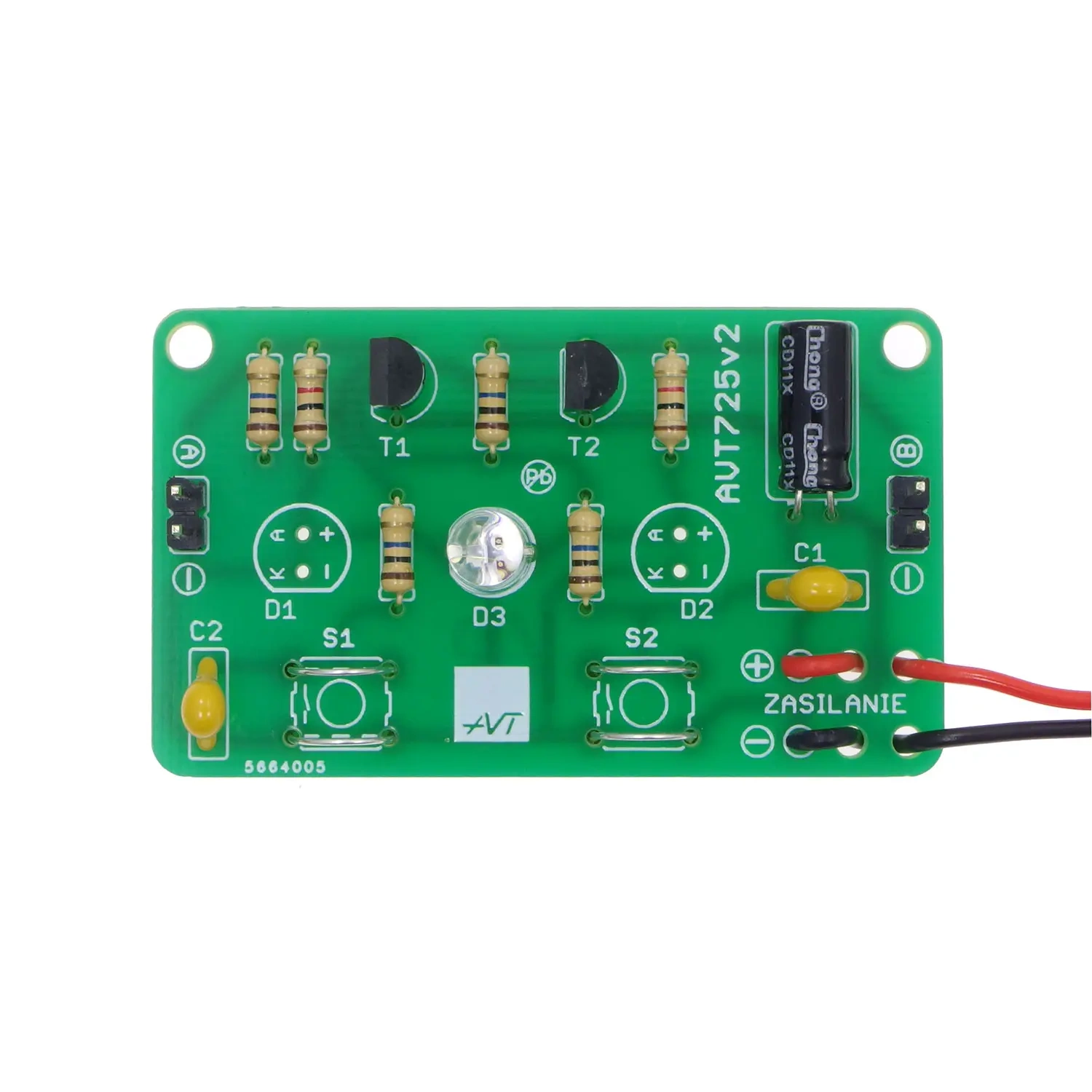

W podstawowej wersji zamiast przycisków montuje się sensory dotykowe wykonane z krótkich kawałków drutu. Płytka pozwala też zamontować dwa typowe przyciski.
Po poprawnym zmontowaniu układ pracuje od razu po podłączeniu zasilania. Dotknięcie sensora S2 zapala diodę czerwoną, a dotknięcie drugiego sensora diodę zieloną.
Do punktów A/B można dołączyć układ wykonawczy: przekaźnik, brzęczyk piezo, tranzystor zwykły, Darlington albo MOSFET N.
Montaż należy prowadzić od elementów najmniejszych do największych, zwracając uwagę na polaryzację C3, LED i tranzystorów.
Uwaga: AVT725 nie jest gotowym sterownikiem dużych obciążeń. Przy podłączaniu elementu wykonawczego należy sprawdzić prąd, napięcie, polaryzację i sposób zabezpieczenia odbiornika. Obwody 230 V wymagają odpowiednich kwalifikacji, izolacji, obudowy i zabezpieczeń.
Najczęściej zadawane pytania
AVT725 B to KIT DIY z płytką PCB i elementami do lutowania przełącznika dotykowego START/STOP.
Do wykonania przełącznika bistabilnego sterowanego dotykiem, przyciskiem albo eksperymentalnym sensorem zbliżeniowym.
Nie. Układ działa analogowo na tranzystorach Darlingtona i elementach pasywnych.

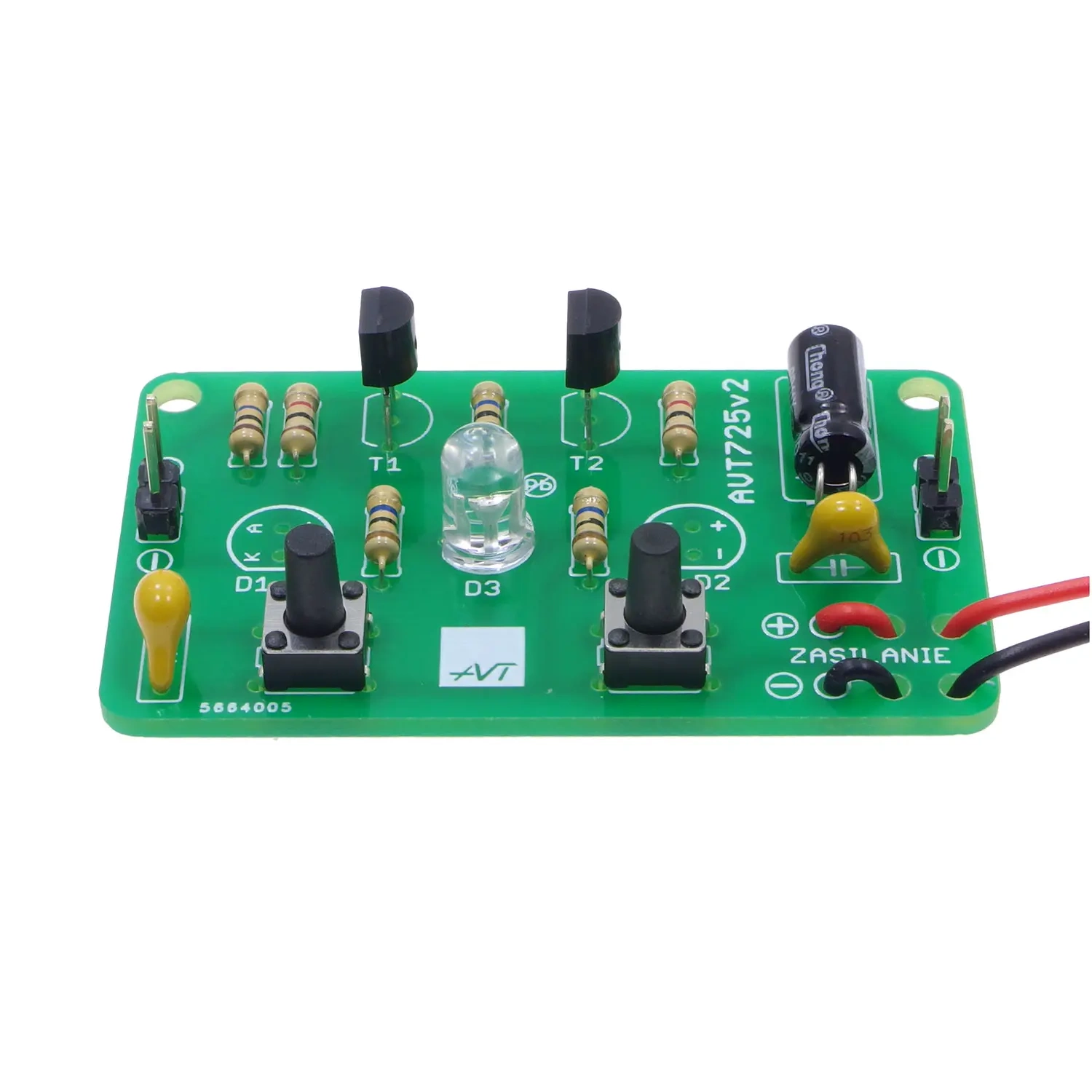

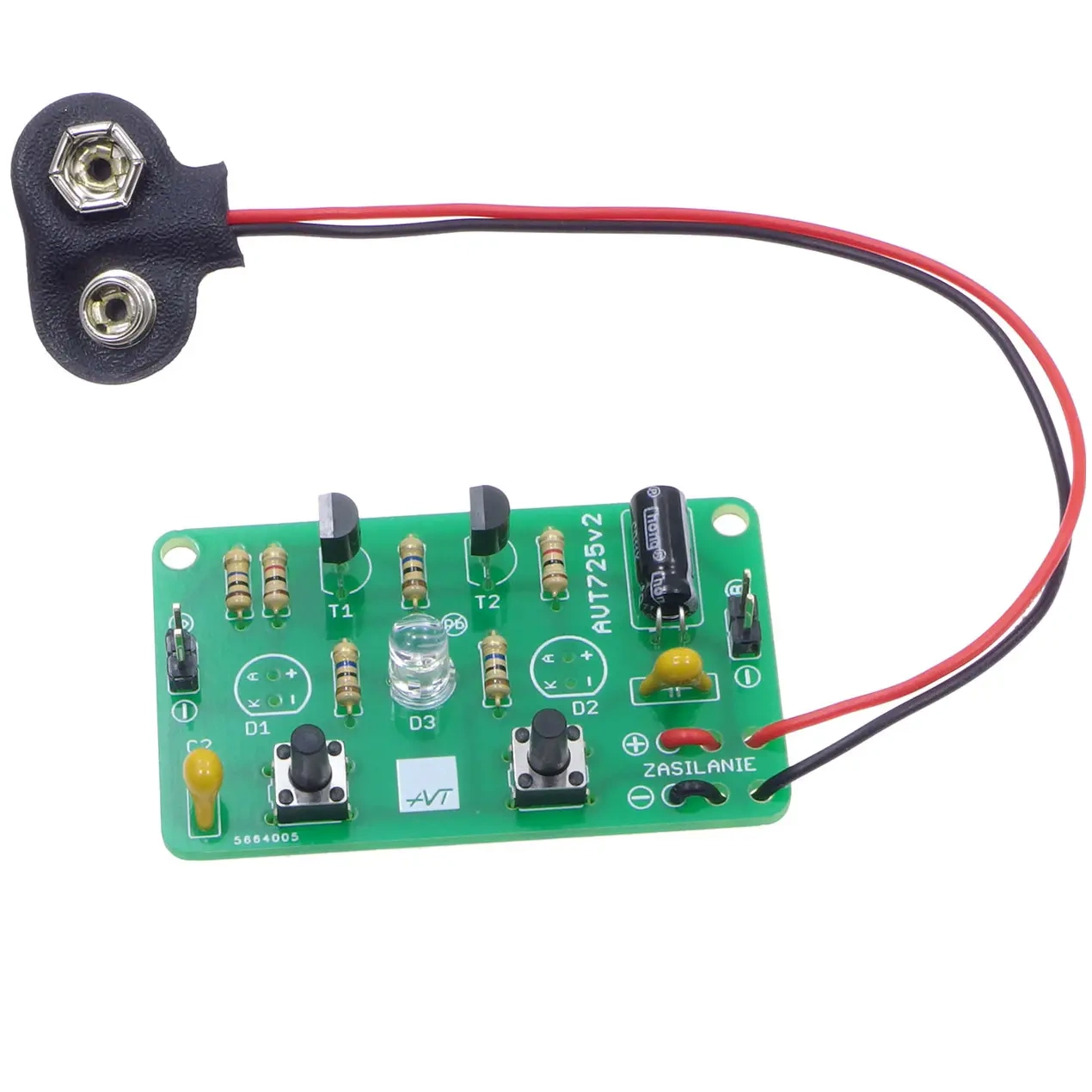

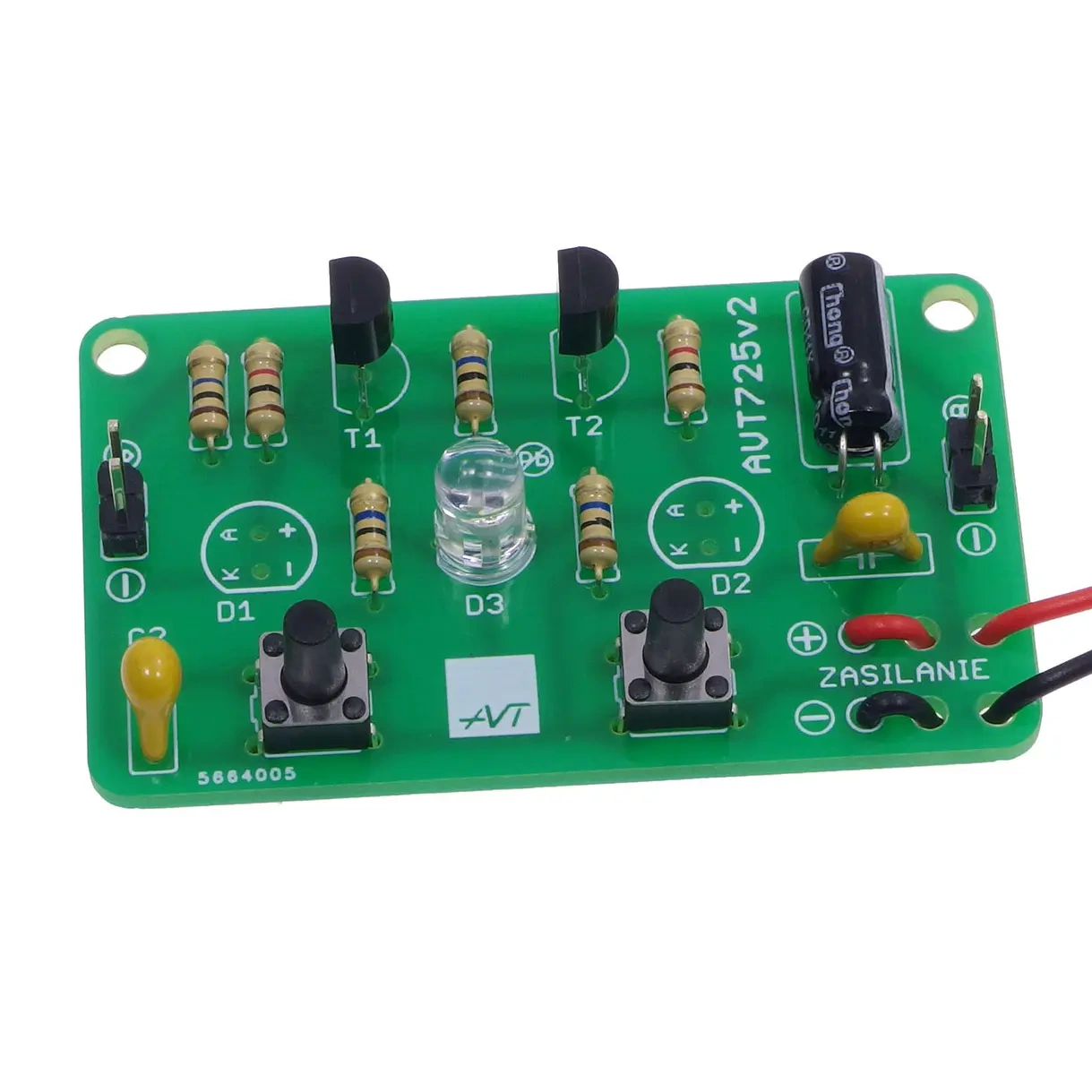

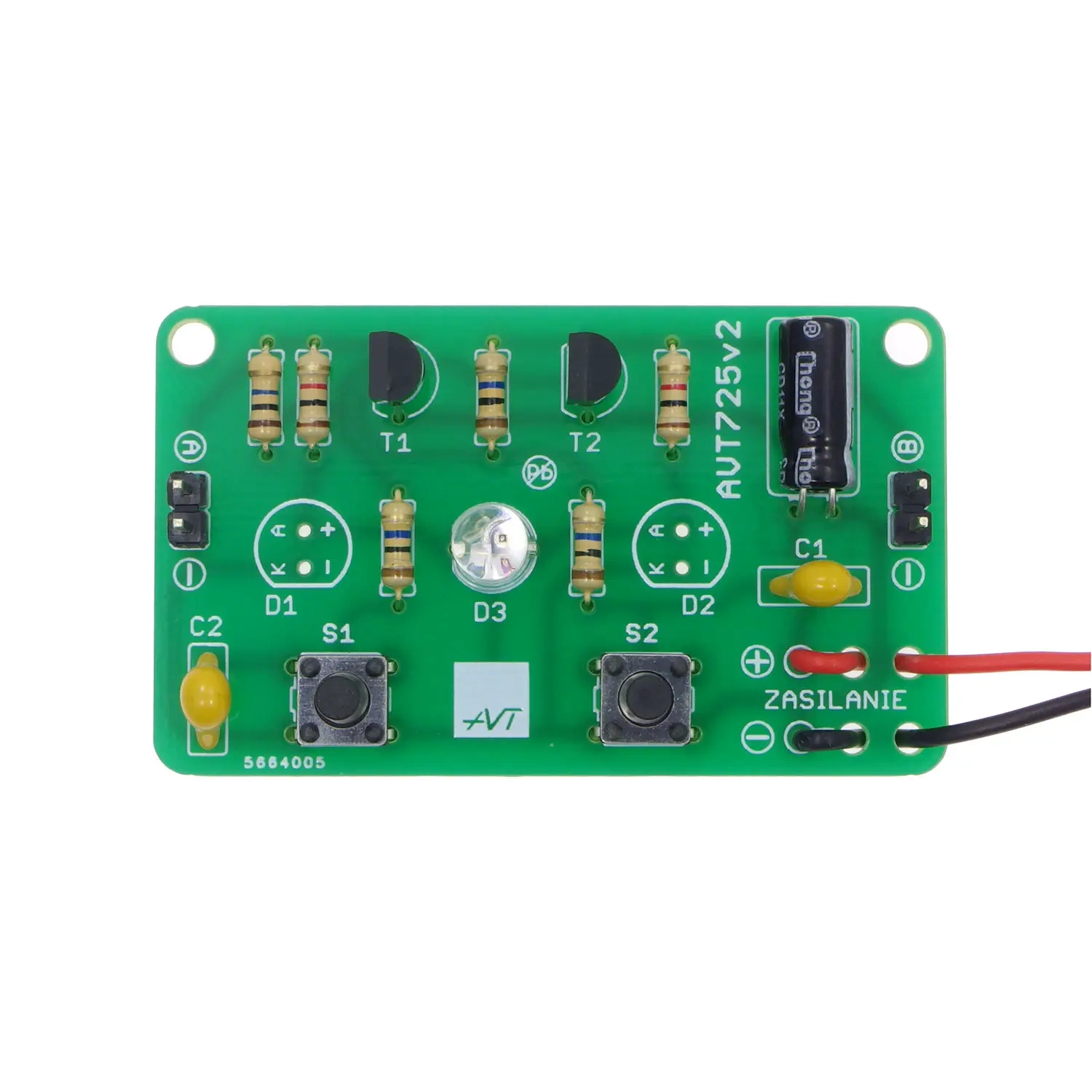

Tak. Na płytce przewidziano miejsce na dwa typowe przyciski, które mogą zastąpić sensory dotykowe.
Układ wymaga zasilania 9–12 V DC, np. z baterii 9 V 6F22 albo stabilizowanego zasilacza.
