Napęd wolnoobrotowy LD02 o prędkości 20 obrotów na minutę

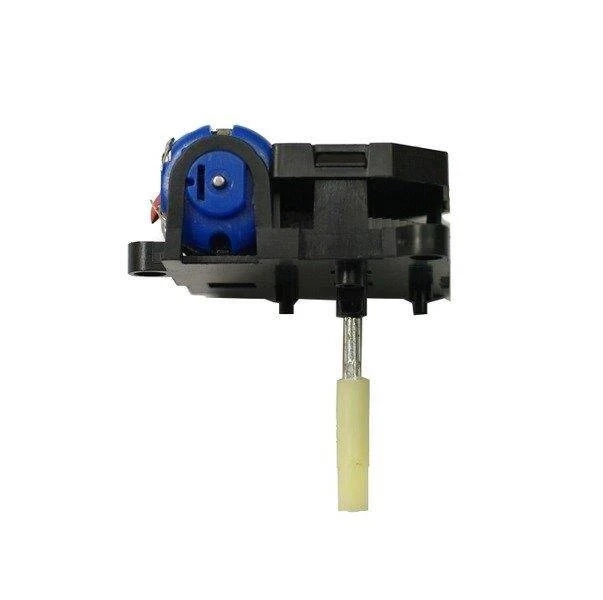

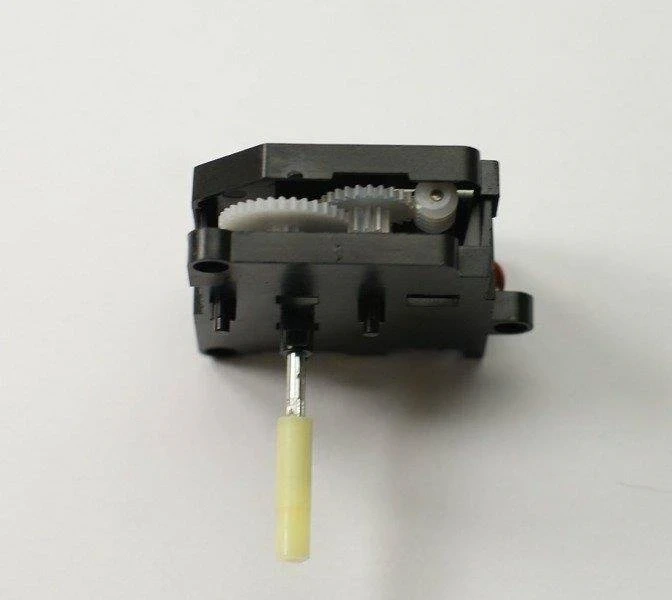

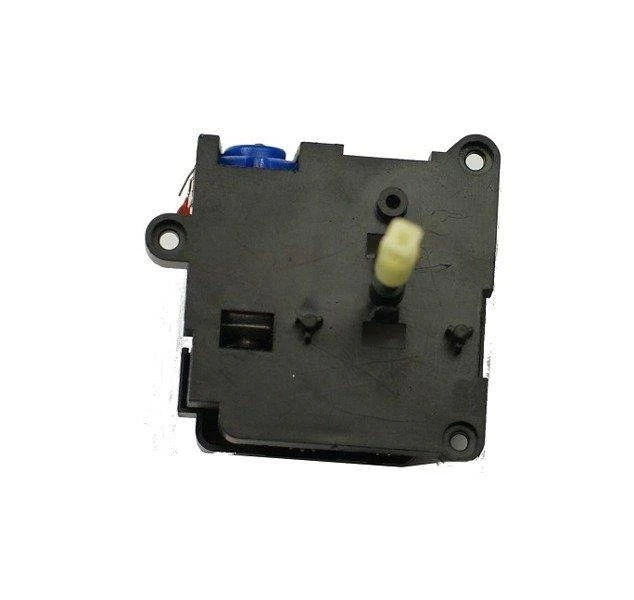

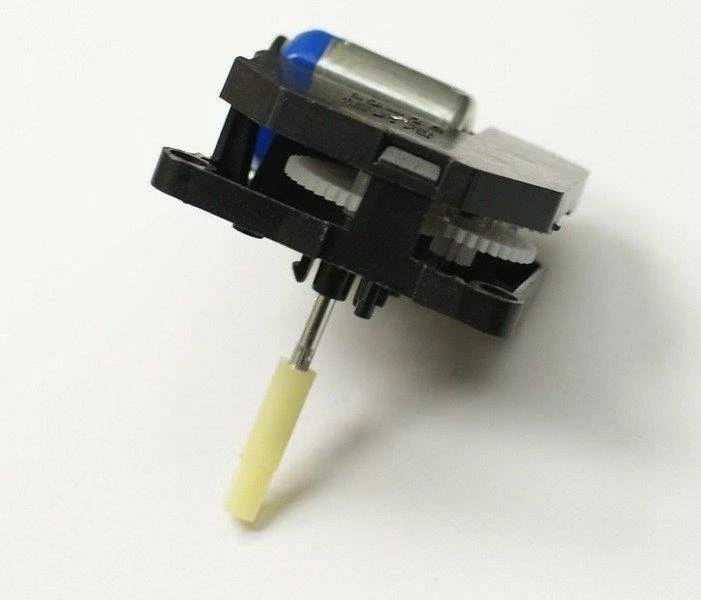

Silnik prądu stałego zblokowany z przekładnią ślimakową w zamkniętej obudowie. Prędkość na osi wyjściowej wynosi 20 obr./min, czyli jeden obrót na trzy sekundy.

Obudowa ma wymiary 43 × 42 × 17,5 mm, oś wyjściowa 30 mm długości. Zasilanie 3 V.

Specyfikacja techniczna

• typ: przekładnia ślimakowa z silnikiem prądu stałego
• napięcie zasilania: 3 V
• prędkość wyjściowa: 20 obr./min
• wymiary obudowy: 43 x 42 x 17,5 mm
• długość osi wyjściowej: 30 mm

Przekładnia ślimakowa i samohamowność

Przekładnia ślimakowa daje dużą redukcję prędkości w jednym stopniu i przenosi napęd pod kątem prostym do osi silnika. Przy dużych przełożeniach bywa samohamowna: obciążenie przyłożone do osi wyjściowej nie obraca silnika wstecz.

Dla mechanizmów podnoszących i obrotowych oznacza to, że po zatrzymaniu zasilania układ pozostaje w miejscu bez hamulca. Odwrotną stroną jest niższa sprawność niż w przekładniach zębatych walcowych — część mocy zamienia się w ciepło na styku ślimaka z kołem.

Prędkość 20 obr./min odpowiada mechanizmom, w których ruch ma być widoczny, ale powolny: makietom, wystawom obrotowym i modelom dźwigów.
