- Wyłącznik z opóźnieniem podtrzymuje przekaźnik po zaniku sygnału sterującego przez 11 s–15 min. AVT5867 C to zlutowany układ do integracji w instalacji 24 V.
Układ podtrzymania zasilania po zaniku sygnału - zlutowany AVT5867
Zlutowany wyłącznik z opóźnieniem do podłączenia zasilania 18–43 V, sygnału sterującego i obciążenia przez przekaźnik.
Zlutowany timer podtrzymujący przekaźnik po zaniku TRIG

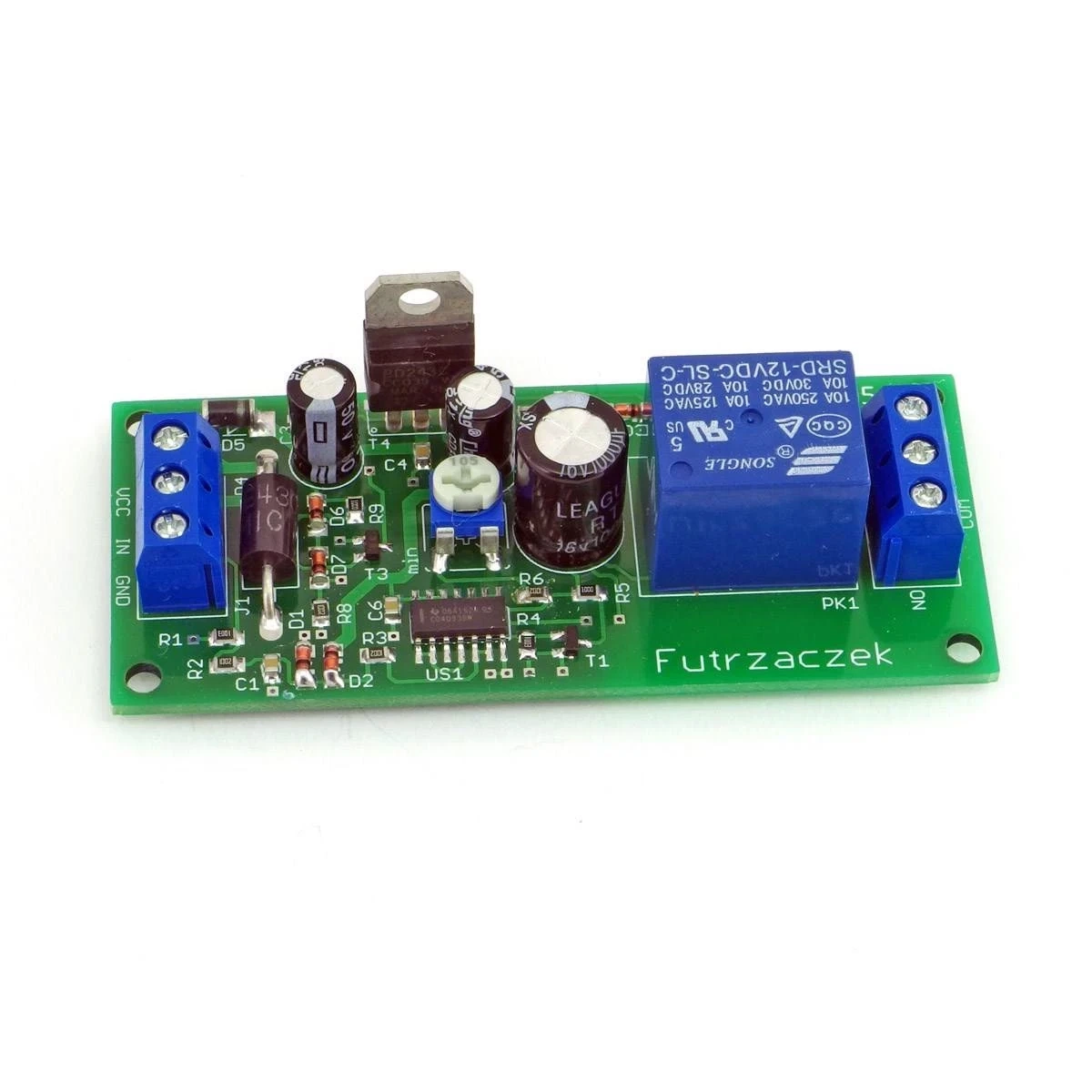

AVT5867 C to zlutowany wyłącznik zasilania z opóźnieniem. Po podaniu dodatniego sygnału sterującego układ załącza przekaźnik, a po zaniku tego sygnału utrzymuje go jeszcze przez czas ustawiony potencjometrem.
Zakres opóźnienia od około 11 sekund do 15 minut pozwala podtrzymać pracę urządzenia po wyłączeniu głównego sterowania. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia zasilania, wejścia sterującego, obciążenia oraz integracji w obudowie, urządzeniu lub instalacji 24 V.
Karta techniczna
AVT5867
Zlutowany wyłącznik zasilania z opóźnieniem, wejściem TRIG, regulacją P1 i wyjściem przekaźnikowym NO/COM/NC.
| Kod projektu | AVT5867 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wyłącznik zasilania z opóźnieniem |
| Zasada działania | załączenie po podaniu sygnału, wyłączenie po czasie od jego zaniku |
| Czas podtrzymania przekaźnika | 11 s–15 min, regulacja P1 |
| Sygnał sterujący | dodatnie napięcie stałe, 10–45 V |
| Minimalny czas impulsu sterującego | około 1 s |
| Zasilanie | 18–43 V DC, instalacja 24 V |
| Pobór prądu | około 9 mA spoczynek, około 38 mA przy przekaźniku |
| Wyjście | styki przekaźnika NO, COM, NC |
| Wymiary płytki PCB | 80×35 mm |
Wersja
AVT5867 C – zlutowany układ. Wersja zawiera zmontowany przekaźnikowy wyłącznik z opóźnieniem przeznaczony do poprawnego podłączenia zasilania, wejścia sterującego, obciążenia oraz integracji w obudowie, urządzeniu lub instalacji 24 V.
Notes
AVT5867 C wymaga podłączenia stałego zasilania VCC/GND, sygnału sterującego IN oraz obciążenia do styków przekaźnika.
Czas opóźnienia wyłączenia przekaźnika ustawia się potencjometrem P1. Zakres zależy od tolerancji elementów i temperatury otoczenia.
Jeżeli przed wyłączeniem przekaźnika pojawi się kolejny impuls sterujący, odliczanie czasu podtrzymania rozpocznie się od nowa.
Zlutowany układ należy zabezpieczyć przed wilgocią, drganiami, zwarciem i przypadkowym dotknięciem styków obwodu obciążenia.
Uwaga: AVT5867 C nie jest samodzielnym gotowym urządzeniem. To zlutowany układ elektroniczny do poprawnego podłączenia, zabezpieczenia i montażu. Przy integracji w instalacji pojazdu lub systemie zewnętrznym trzeba dobrać bezpiecznik, przewody, obudowę i izolację do warunków pracy.
Najczęściej zadawane pytania
AVT5867 C to zlutowany układ wyłącznika zasilania z opóźnieniem do podłączenia zasilania, sygnału sterującego i obciążenia.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w obudowie, urządzeniu lub instalacji.
Nie. Układ działa sprzętowo na CD4093, tranzystorach, przekaźniku i elementach RC.
Po zaniku sygnału sterującego i upływie czasu ustawionego potencjometrem P1.
Podstawowy zakres zasilania to 18–43 V DC, typowo z instalacji 24 V.
