Przekaźnikowy timer 1-120 s na NE555 - zlutowany KIT AVT 1689
- Zlutowany timer przekaźnikowy przyspieszy integrację opóźnionego wyłączania w urządzeniu. AVT1689 C wymaga zasilania 12 VDC i bezpiecznego podłączenia odbiornika.
Układ podtrzymania przekaźnika po impulsie - zlutowany AVT1689
Zlutowany timer przekaźnikowy do integracji z układem, który ma załączać wyjście na regulowany czas.
Zlutowany przekaźnikowy wyłącznik czasowy
AVT1689 C to zlutowany timer przekaźnikowy na NE555, który po krótkim impulsie wyzwalającym załącza przekaźnik na ustawiony czas. Układ nadaje się do sterowania ryglem, oświetleniem, sygnalizacją, pomocniczym zasilaniem lub innym odbiornikiem wymagającym czasowego załączenia.
Czas pracy przekaźnika reguluje się potencjometrem PR1 w zakresie około 1–120 sekund. Wersja C wymaga zasilania 12 VDC, podłączenia obwodu sterowanego do styków przekaźnika oraz montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1689
Zlutowany przekaźnikowy wyłącznik czasowy na NE555, który po krótkim impulsie załącza przekaźnik na regulowany czas.
| Wersja | C – zlutowany układ |
| Funkcja | zamiana krótkiego impulsu na regulowany impuls przekaźnikowy |
| Układ czasowy | NE555 w trybie monostabilnym |
| Zakres czasu przekaźnika | około 1–120 sekund |
| Regulacja czasu | potencjometr PR1 |
| Wyzwalanie | przycisk zwierny lub krótki impuls do wejścia TRI |
| Element wykonawczy | przekaźnik JQC3FF/121ZS lub zgodny |
| Obciążalność styków | 10 A / 230 V AC dla przekaźnika modelowego |
| Zasilanie | 12 VDC; dopuszczalne 12–15 V |
| Płytka PCB | 41×32 mm |
Wersja

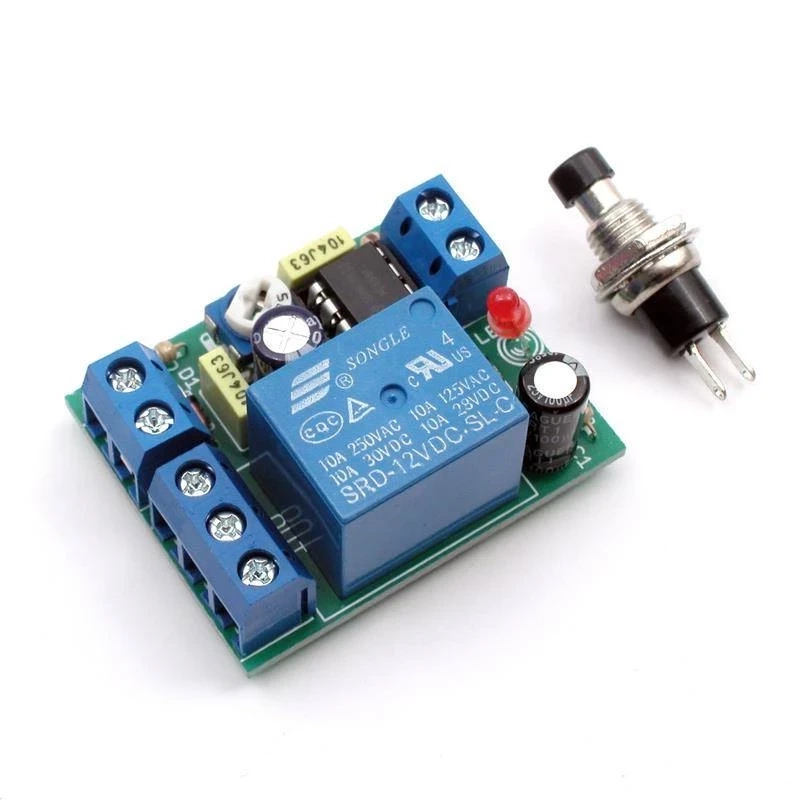

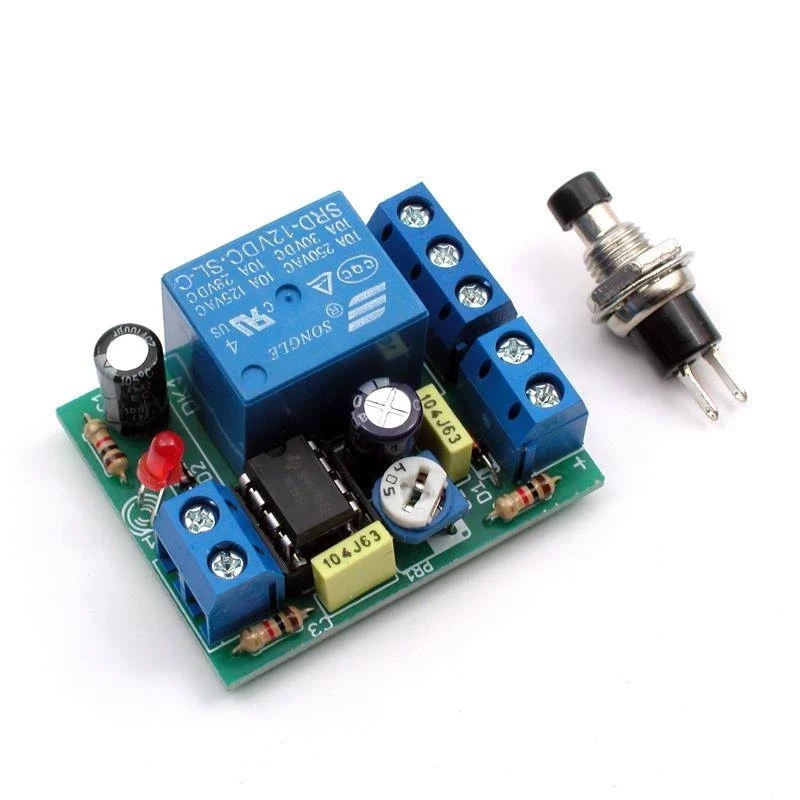

AVT1689 C – zlutowany układ. Wersja zawiera zmontowany przekaźnikowy wyłącznik czasowy z układem NE555, przekaźnikiem, potencjometrem PR1, przyciskiem wyzwalającym, diodą LED i złączami. Układ wymaga zasilania 12 VDC oraz montażu w obudowie lub własnym urządzeniu.
Notes
Krótki impuls wyzwalający uruchamia odmierzanie czasu i załącza przekaźnik. Po upływie ustawionego czasu przekaźnik wraca do stanu spoczynkowego.
Czas zadziałania przekaźnika zależy od pojemności kondensatora C4 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi około 1–120 sekund.
Dioda LED sygnalizuje zadziałanie przekaźnika, co ułatwia kontrolę pracy timera w gotowym urządzeniu.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, prawidłowego zasilania 12 VDC i bezpiecznego podłączenia obwodu sterowanego do styków przekaźnika.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1689 C to zlutowany przekaźnikowy wyłącznik czasowy z układem NE555, przekaźnikiem, regulacją czasu, przyciskiem i diodą LED. Wymaga zasilania 12 VDC oraz integracji z odbiornikiem.
Nie. To zlutowany układ elektroniczny do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, przewody i bezpieczne podłączenie styków przekaźnika.
Czas zadziałania przekaźnika można płynnie regulować w zakresie około 1–120 sekund za pomocą potencjometru PR1.
Nie. Timer działa na układzie NE555 w konfiguracji monostabilnej i nie wymaga programowania.
Tak, w granicach obciążalności styków przekaźnika, ale takie podłączenia powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami i z użyciem właściwej obudowy oraz izolacji.
