Przedwzmacniacz stereo z regulacją tonów i balansu – zlutowany AVT1634
Zlutowany układ stereofonicznego przedwzmacniacza audio z TDA1524A, regulacją tonów niskich, wysokich, balansu i wzmocnienia.
Przedwzmacniacz stereo do toru audio i końcówki mocy
AVT1634 dopasowuje źródło sygnału do stopnia mocy wzmacniacza oraz pozwala kształtować charakterystykę częstotliwościową toru audio. Układ umożliwia regulację tonów niskich, tonów wysokich, balansu oraz wzmocnienia sygnału stereo.
Sercem projektu jest TDA1524A – stereofoniczny przedwzmacniacz audio sterowany napięciami stałymi. Zlutowana wersja ułatwia wykorzystanie układu jako modułu regulacji barwy w obudowie wzmacniacza, projekcie DIY lub modernizowanym torze audio.
Karta techniczna
AVT1634
AVT1634 to stereofoniczny przedwzmacniacz audio z regulacją barwy dźwięku, balansu i wzmocnienia.
| Kod projektu | AVT1634 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz stereo m.cz. |
| Układ scalony | TDA1524A |
| Regulacje | tony niskie, tony wysokie, balans, wzmocnienie |
| Sposób sterowania korekcją | napięcia stałe, potencjometry pojedyncze |
| Wejścia audio | InP/GND, InL/GND |
| Wyjścia audio | OutP/GND, OutL/GND |
| Maksymalny poziom sygnału wejściowego | około 6 VPP przy zasilaniu 12 V |
| Tryb bez korekcji | po zwarciu wyprowadzenia 17 do masy przez R5 |
| Zasilanie | 12 VDC |
Wersja

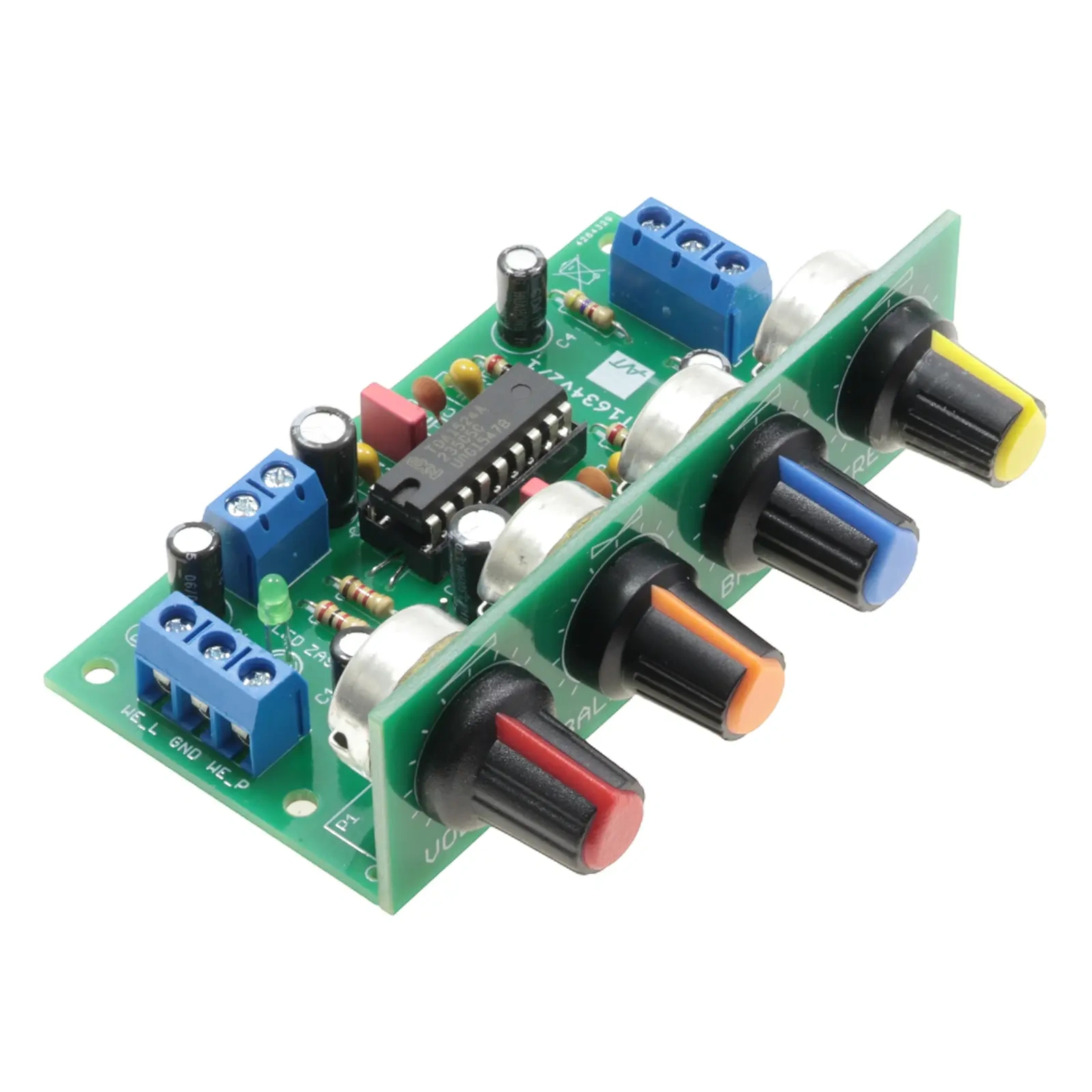

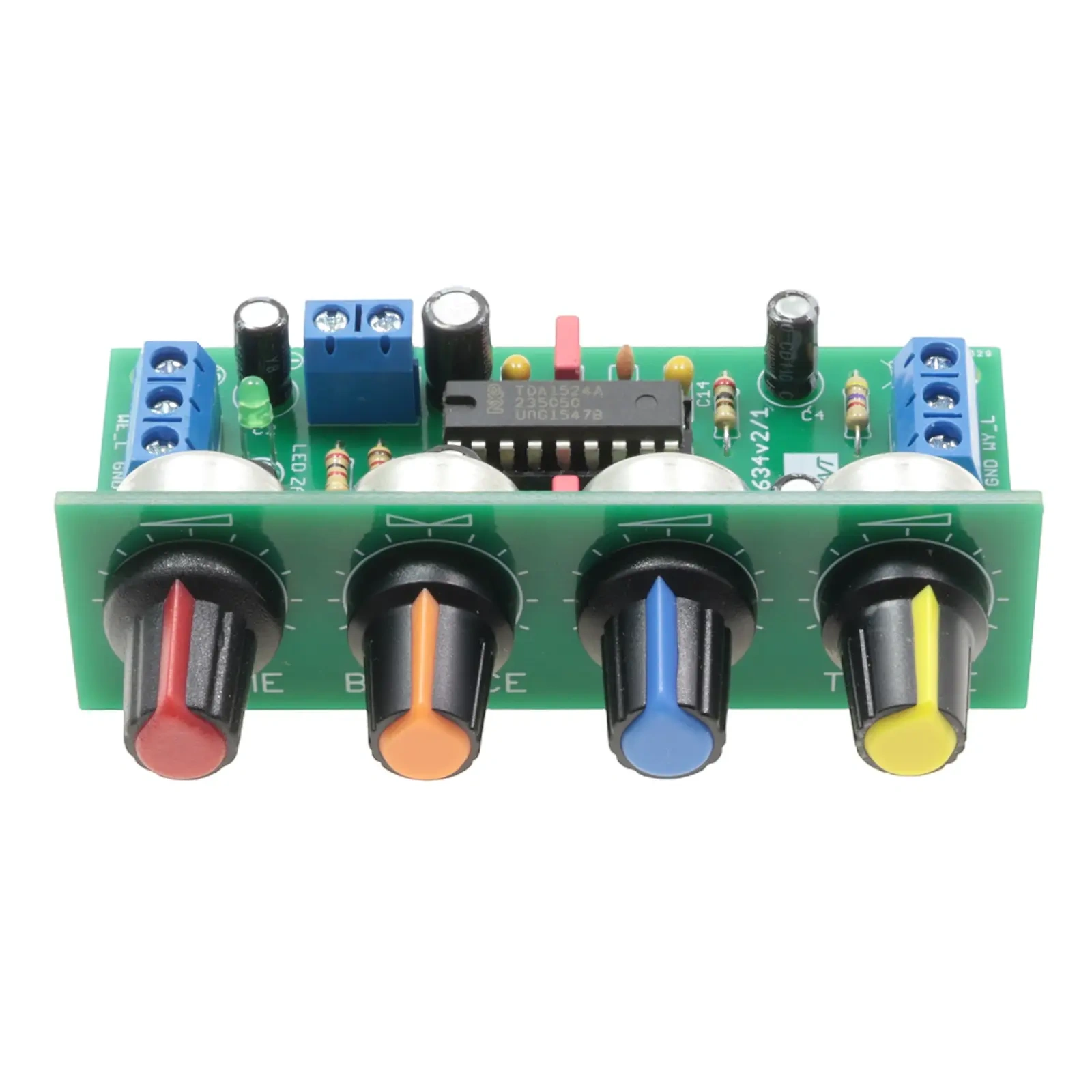

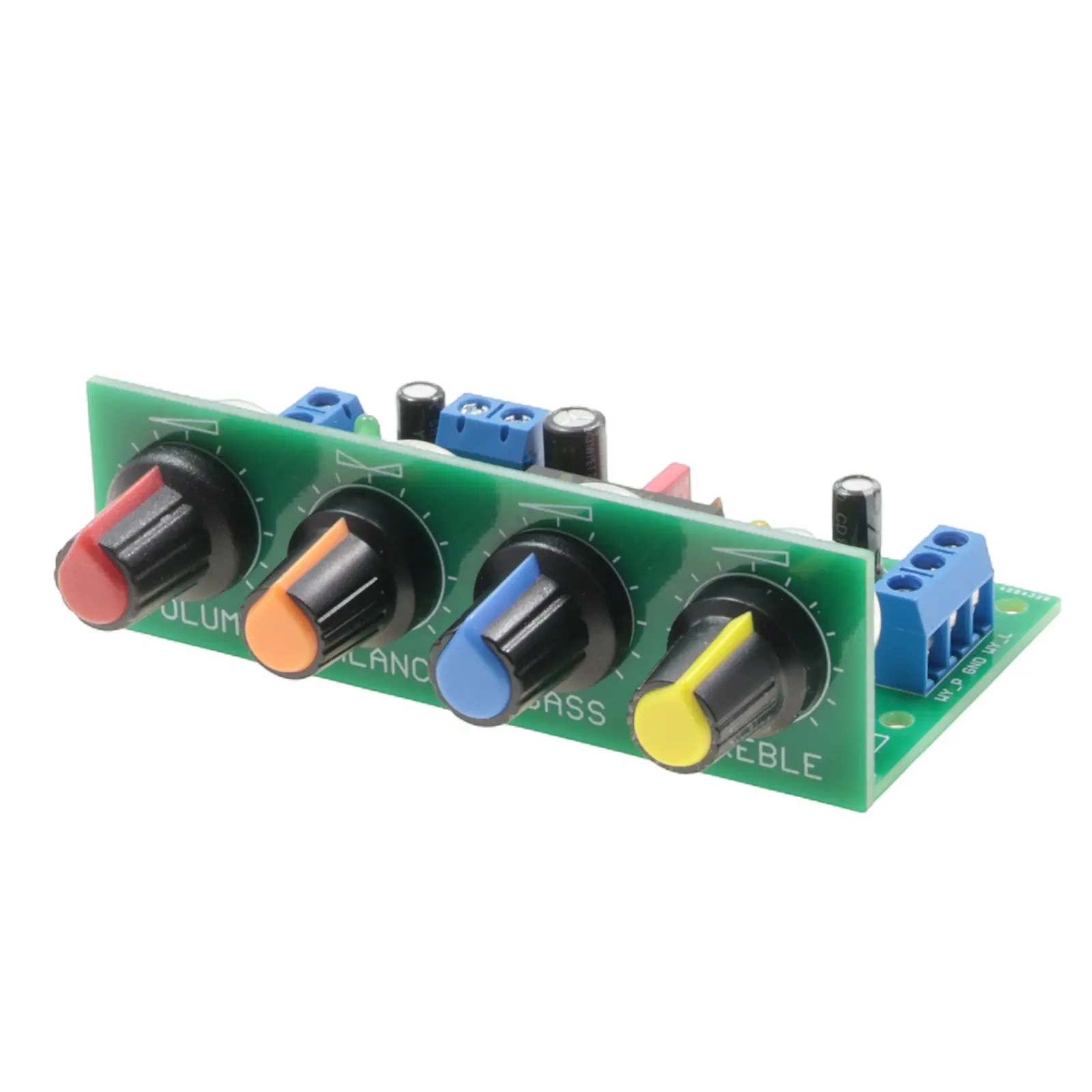

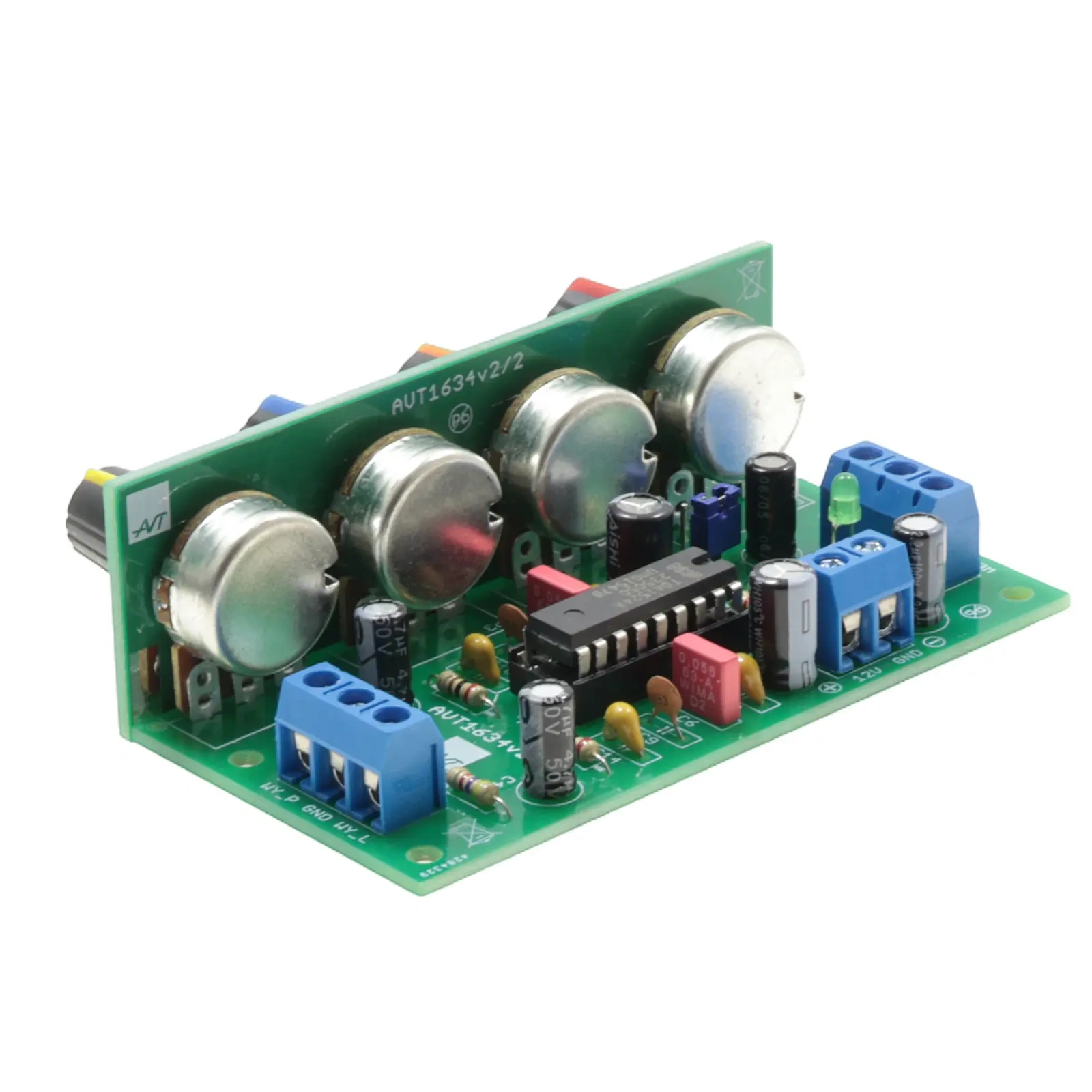

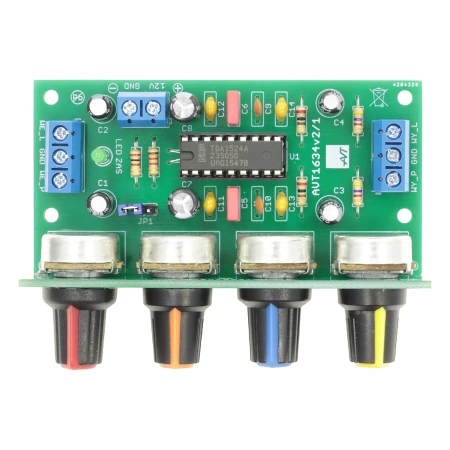

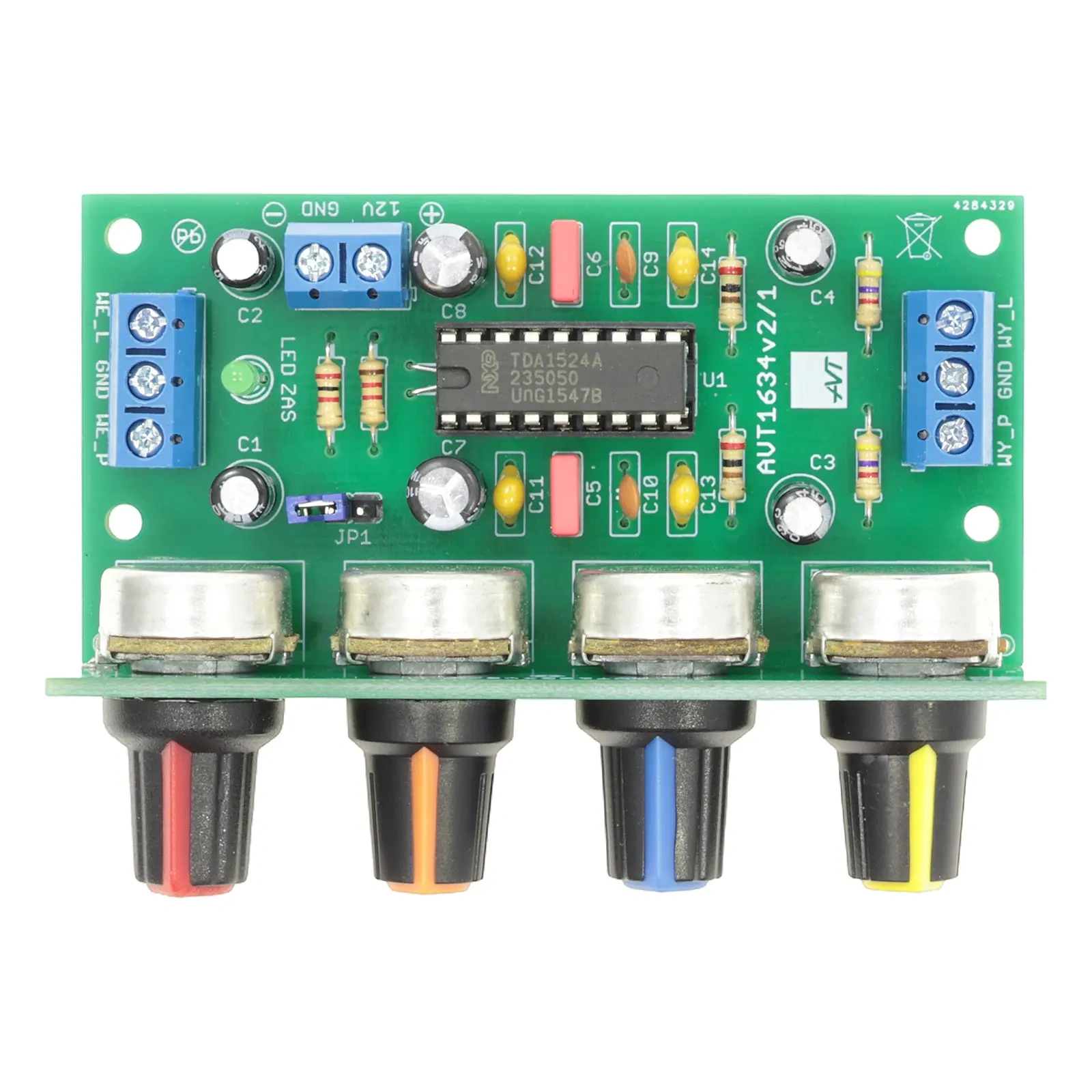

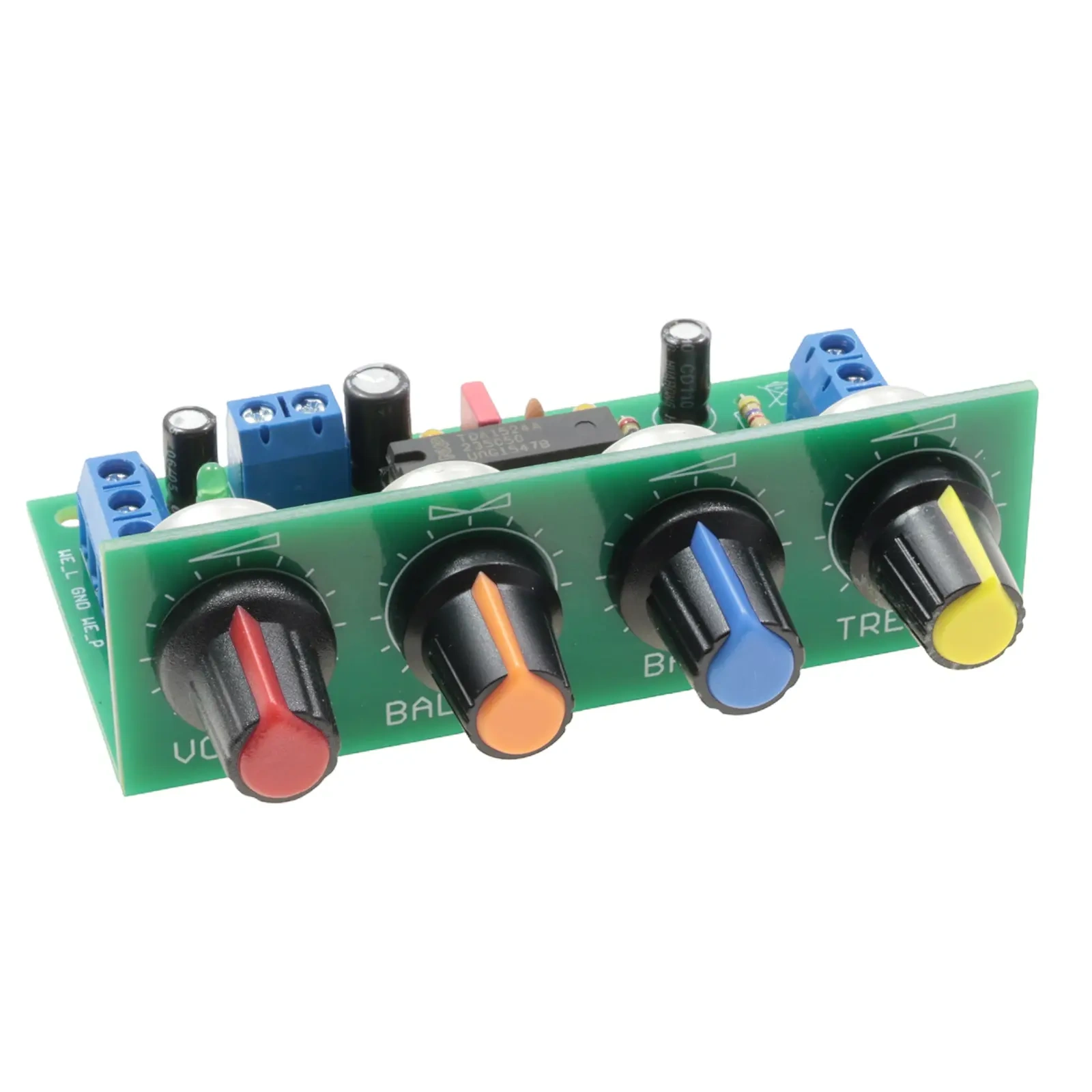

AVT1634 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz stereo z regulacją tonów, balansu i wzmocnienia, przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
Potencjometry odpowiadają za regulację wzmocnienia, balansu oraz barwy dźwięku. Ponieważ sterują napięciami stałymi, nie trzeba prowadzić całego sygnału audio przez panel regulacyjny.
Dla zmniejszenia przydźwięku warto połączyć metalowe obudowy potencjometrów z masą układu. W praktycznej zabudowie ma to duże znaczenie dla czystości toru audio.
Dobór kondensatorów C5, C6 oraz C9, C10 wpływa na zakres regulacji tonów niskich i wysokich, dlatego przy modyfikacjach warto zachować ostrożność i najpierw sprawdzić układ w konfiguracji podstawowej.
Najczęściej zadawane pytania
AVT1634 C to zlutowany układ przedwzmacniacza stereo. Wymaga podłączenia zasilania 12 VDC, wejść i wyjść audio oraz montażu w obudowie lub własnym urządzeniu.
Przedwzmacniacz dopasowuje źródło sygnału do końcówki mocy i pozwala regulować barwę dźwięku, balans oraz poziom sygnału przed dalszym wzmocnieniem.
Potencjometry sterują napięciami regulacyjnymi, a nie przenoszą bezpośrednio całego sygnału audio. Ułatwia to prowadzenie połączeń i pomaga ograniczyć zakłócenia w torze sygnałowym.
Warto połączyć metalowe obudowy potencjometrów z masą układu, stosować krótkie przewody sygnałowe i zadbać o stabilne, dobrze filtrowane zasilanie 12 VDC.
Zakres regulacji tonów niskich zależy od kondensatorów C5 i C6, a tonów wysokich od C9 i C10. Najbezpieczniej najpierw sprawdzić układ w konfiguracji podstawowej, a dopiero potem eksperymentować z wartościami.
Po zwarciu wyprowadzenia 17 do masy przez rezystor R5 przedwzmacniacz przenosi sygnał bez zmiany charakterystyki i poziomu głośności. Taki tryb ułatwia porównanie pracy toru audio z korekcją i bez korekcji.
