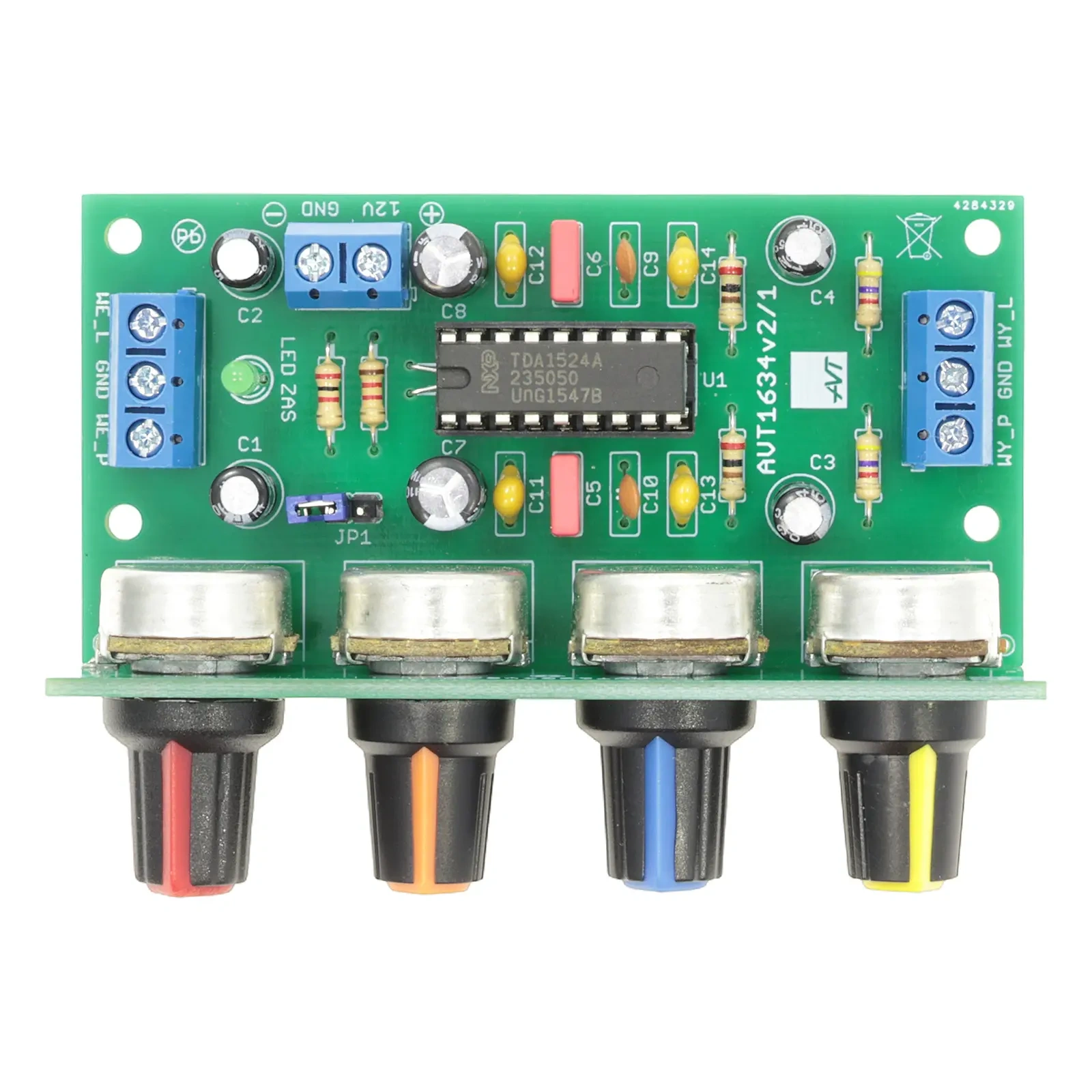

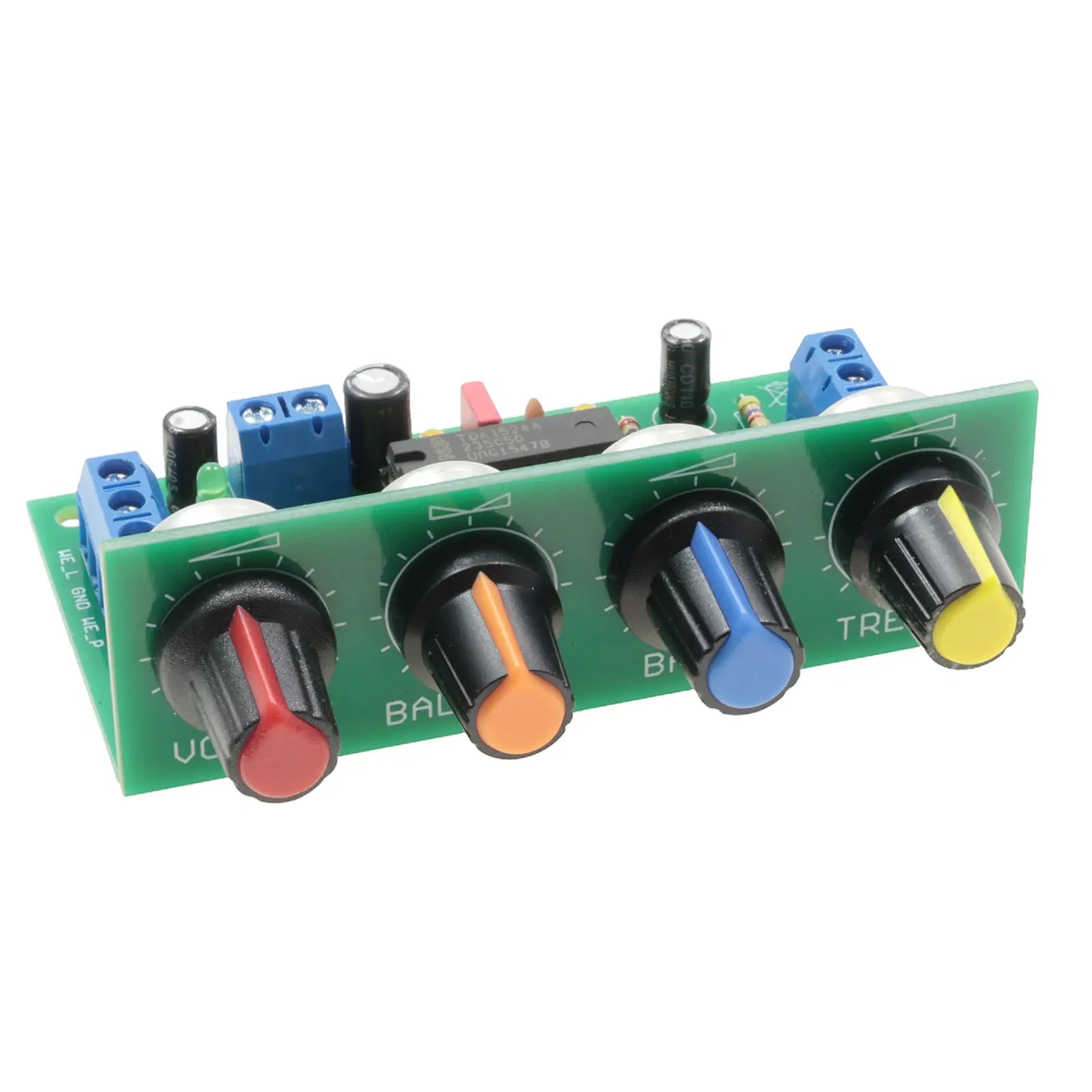

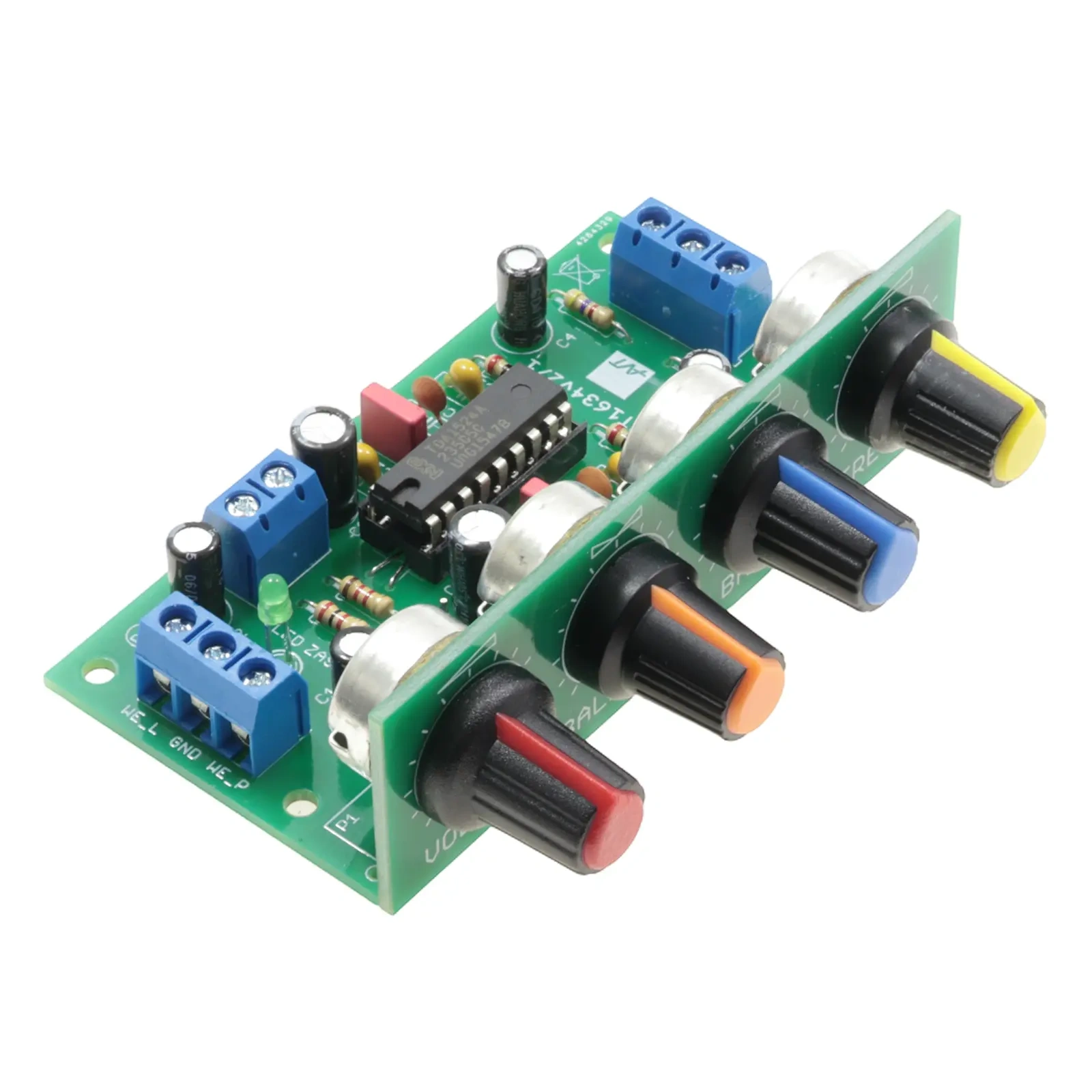

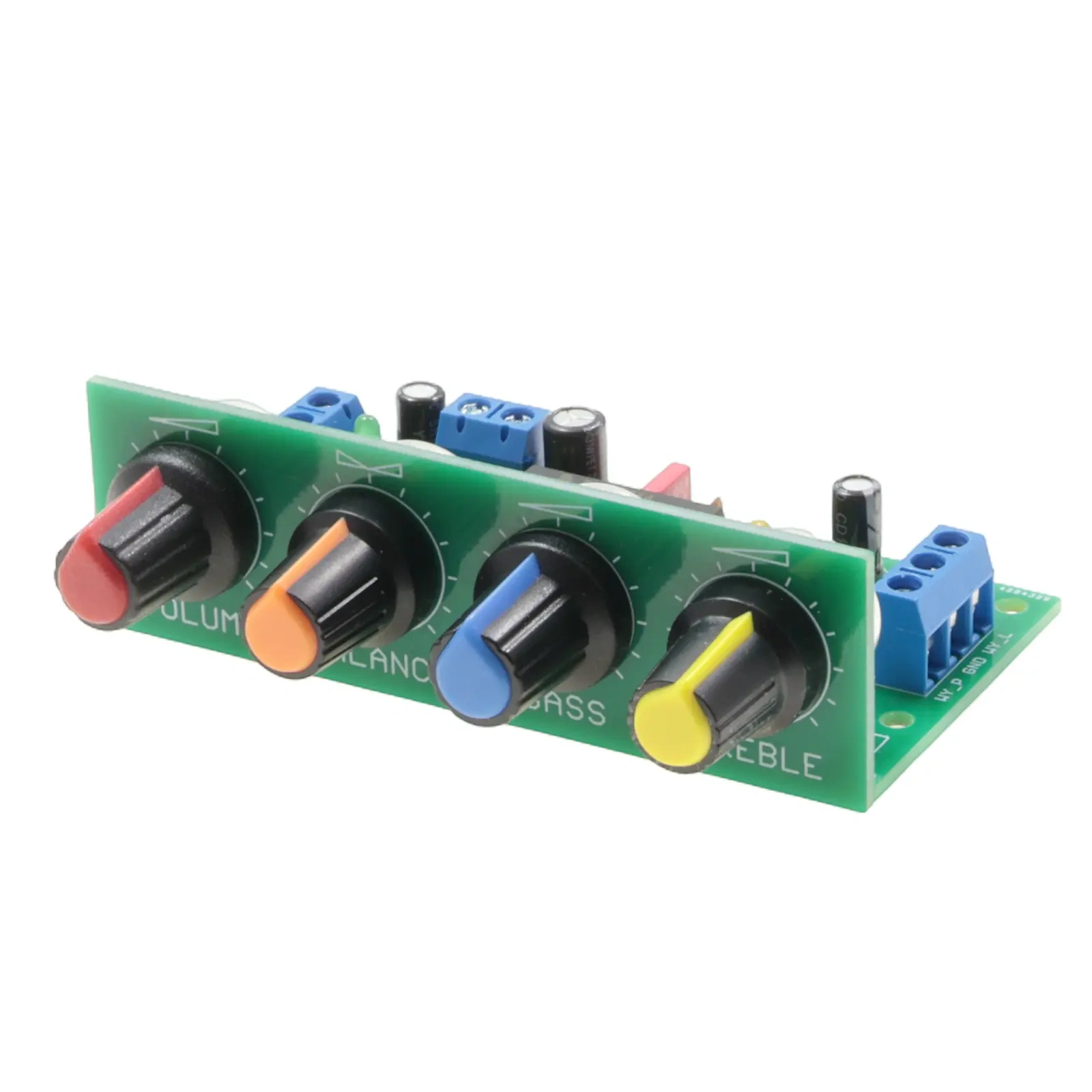

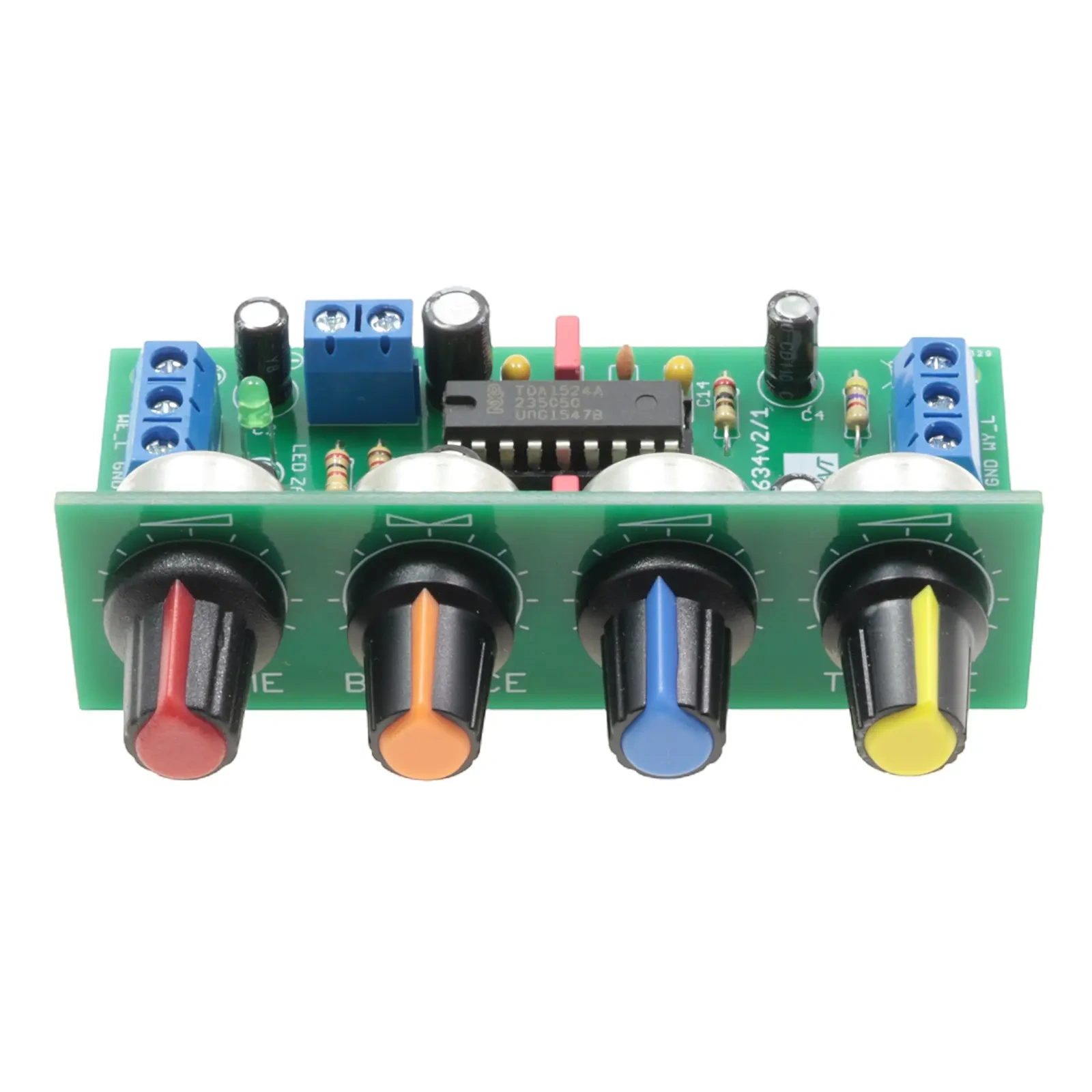

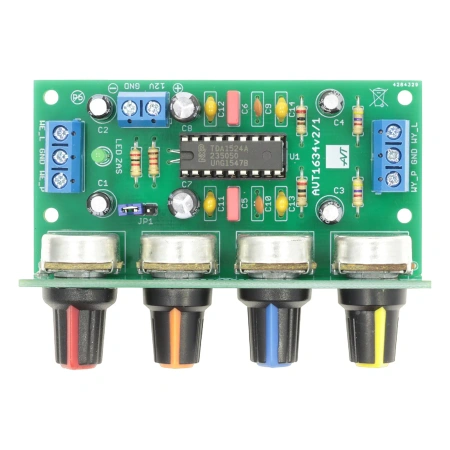

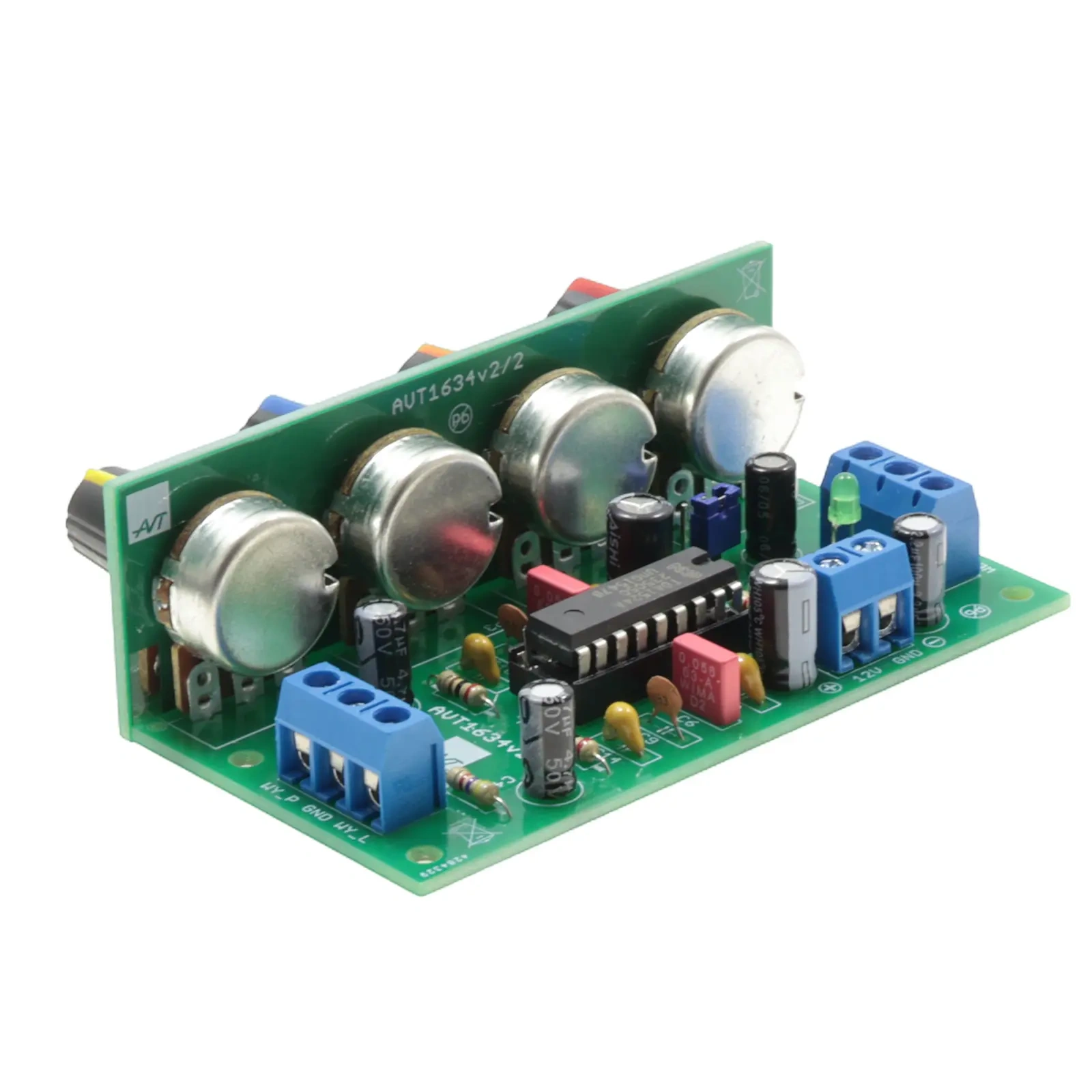

Przedwzmacniacz stereo z regulacją tonów i balansu – zestaw KIT AVT1634

Zestaw elementów do budowy stereofonicznego przedwzmacniacza audio z układem TDA1524A, regulacją tonów niskich, wysokich, balansu i wzmocnienia.

Przedwzmacniacz stereo do toru audio i końcówki mocy

AVT1634 umożliwia dopasowanie źródła sygnału do stopnia mocy wzmacniacza oraz kształtowanie charakterystyki częstotliwościowej toru audio. Układ pozwala regulować tony niskie, tony wysokie, balans oraz wzmocnienie sygnału stereo.

Sercem projektu jest TDA1524A – stereofoniczny przedwzmacniacz audio sterowany napięciami stałymi. Takie rozwiązanie pozwala prowadzić regulacje poza właściwym torem sygnału, co pomaga ograniczyć ryzyko zakłóceń i ułatwia budowę panelu sterowania z klasycznymi potencjometrami.

Regulacja barwy dźwięku Tony niskie, wysokie, balans i wzmocnienie w jednym układzie stereo

Układ TDA1524A Scalony przedwzmacniacz stereo sterowany napięciami stałymi

KIT z płytką PCB Wersja B zawiera płytkę PCB oraz elementy do zlutowania przedwzmacniacza

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1634

AVT1634 to stereofoniczny przedwzmacniacz audio z regulacją barwy dźwięku, balansu i wzmocnienia.

Kod projektu	AVT1634
Wersja	B – zestaw elementów do samodzielnego montażu
Typ układu	przedwzmacniacz stereo m.cz.
Układ scalony	TDA1524A
Regulacje	tony niskie, tony wysokie, balans, wzmocnienie
Sposób sterowania korekcją	napięcia stałe, potencjometry pojedyncze
Wejścia audio	InP/GND, InL/GND
Wyjścia audio	OutP/GND, OutL/GND
Maksymalny poziom sygnału wejściowego	około 6 VPP przy zasilaniu 12 V
Tryb bez korekcji	po zwarciu wyprowadzenia 17 do masy przez R5
Zasilanie	12 VDC

Pobierz dokumentację PDF

Wersja

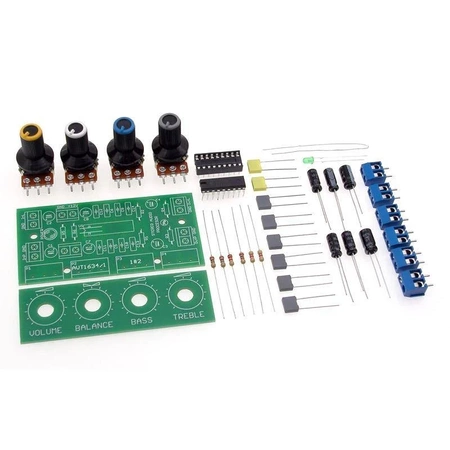

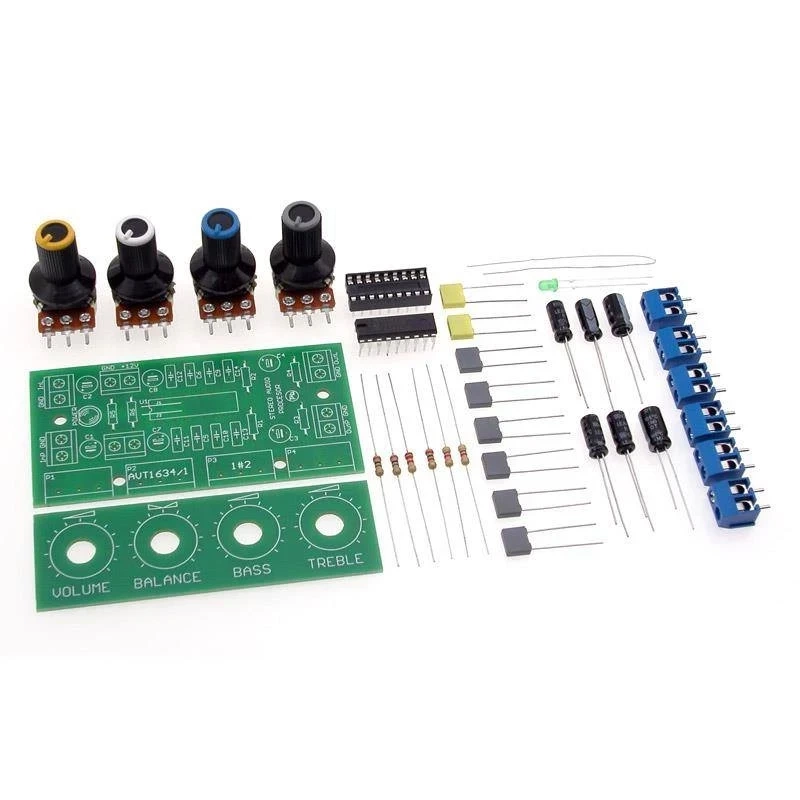

AVT1634 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania stereofonicznego przedwzmacniacza z regulacją tonów, balansu i wzmocnienia.

Notes

Potencjometry odpowiadają za regulację wzmocnienia, balansu oraz barwy dźwięku. Ponieważ sterują napięciami stałymi, nie trzeba prowadzić całego sygnału audio przez panel regulacyjny.

Dla zmniejszenia przydźwięku warto połączyć metalowe obudowy potencjometrów z masą układu. W praktycznej zabudowie ma to duże znaczenie dla czystości toru audio.

Dobór kondensatorów C5, C6 oraz C9, C10 wpływa na zakres regulacji tonów niskich i wysokich, dlatego przy modyfikacjach warto zachować ostrożność i najpierw uruchomić układ w konfiguracji podstawowej.

Najczęściej zadawane pytania

Co zawiera wersja AVT1634 B?

AVT1634 B to zestaw KIT z płytką PCB oraz elementami do montażu stereofonicznego przedwzmacniacza z regulacją tonów, balansu i wzmocnienia.

Do czego służy AVT1634 w torze audio?

Przedwzmacniacz dopasowuje źródło sygnału do końcówki mocy i pozwala regulować barwę dźwięku, balans oraz poziom sygnału przed dalszym wzmocnieniem.

Dlaczego regulacja napięciami stałymi jest korzystna?

Potencjometry sterują napięciami regulacyjnymi, a nie przenoszą bezpośrednio całego sygnału audio. Ułatwia to prowadzenie połączeń i pomaga ograniczyć zakłócenia w torze sygnałowym.

Jak ograniczyć przydźwięk sieciowy?

Warto połączyć metalowe obudowy potencjometrów z masą układu, stosować krótkie przewody sygnałowe i zadbać o stabilne, dobrze filtrowane zasilanie 12 VDC.

Czy można zmienić zakres regulacji tonów?

Zakres regulacji tonów niskich zależy od kondensatorów C5 i C6, a tonów wysokich od C9 i C10. Najbezpieczniej najpierw uruchomić układ w konfiguracji podstawowej, a dopiero potem eksperymentować z wartościami.

Kiedy przydaje się tryb bez korekcji barwy?

Po zwarciu wyprowadzenia 17 do masy przez rezystor R5 przedwzmacniacz przenosi sygnał bez zmiany charakterystyki i poziomu głośności. Taki tryb ułatwia porównanie pracy toru audio z korekcją i bez korekcji.
