Przedwzmacniacz stereo z regulacją tonów i balansu - KIT AVT 5745
- Przedwzmacniacz stereo AVT5745 z regulacją tonów niskich, tonów wysokich, balansu i głośności, układem AN5836 / KA2107 oraz zasilaniem 15–24 VDC. Wersja B to KIT z płytką PCB i elementami do lutowania.
Przedwzmacniacz stereo z regulacją tonów i balansu – zestaw KIT AVT5745
Zestaw elementów do budowy stereofonicznego przedwzmacniacza z regulacją tonów niskich, tonów wysokich, balansu i głośności.
Regulacja barwy, balansu i poziomu w torze stereo
AVT5745 pozwala zbudować przedwzmacniacz stereo z aktywną regulacją barwy dźwięku, balansu oraz głośności. Układ dobrze sprawdza się jako moduł sterujący przed końcówką mocy w małych zestawach audio, głośnikach komputerowych, głośnikach Bluetooth DIY i prostych wzmacniaczach stereo.
Specjalizowany układ AN5836 / KA2107 realizuje regulację za pomocą napięć stałych. Dzięki temu potencjometry nie muszą pracować bezpośrednio w torze sygnału audio, co upraszcza prowadzenie połączeń i ułatwia budowę kompaktowego panelu sterującego.
Karta techniczna
AVT5745
AVT5745 to stereofoniczny przedwzmacniacz z regulacją tonów niskich, tonów wysokich, balansu i głośności.
| Kod projektu | AVT5745 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przedwzmacniacz stereo z regulacją barwy dźwięku |
| Regulacja | tony niskie, tony wysokie, balans, głośność |
| Układ scalony | AN5836 lub KA2107 |
| Zamiennik układu | AN5835 |
| Sposób regulacji | napięciowy, potencjometry poza bezpośrednim torem audio |
| Maksymalny zalecany sygnał wejściowy | do 0,5 Vrms |
| Zasilanie | 15–24 VDC |
| Pobór prądu | do 70 mA |

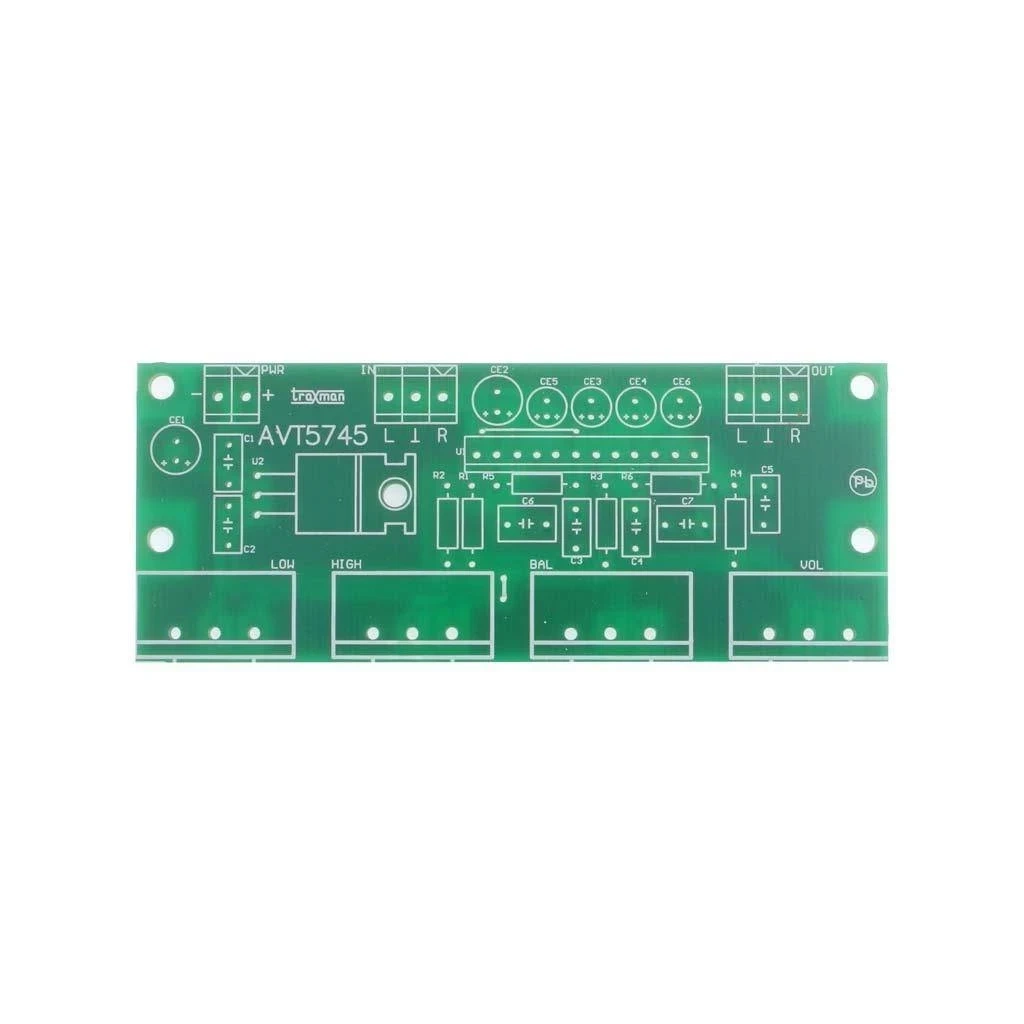

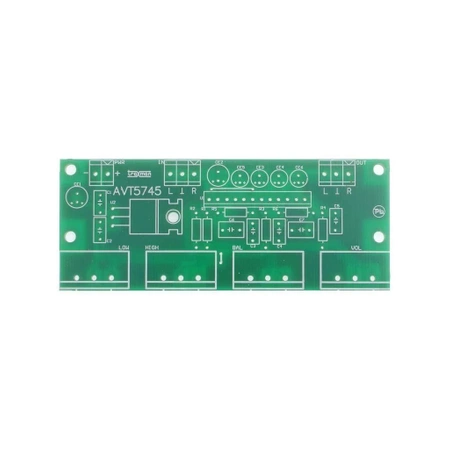

| Wymiary płytki PCB | 97×39 mm |
Wersja

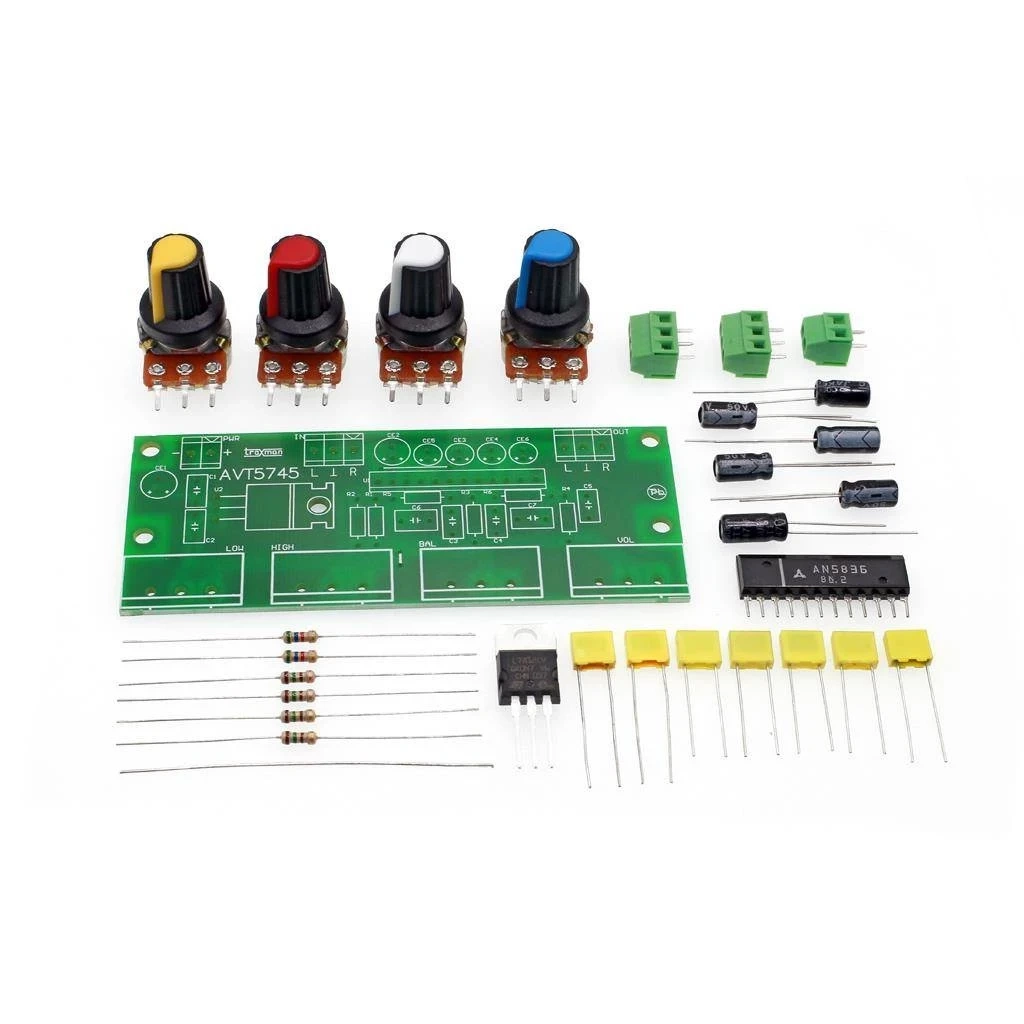

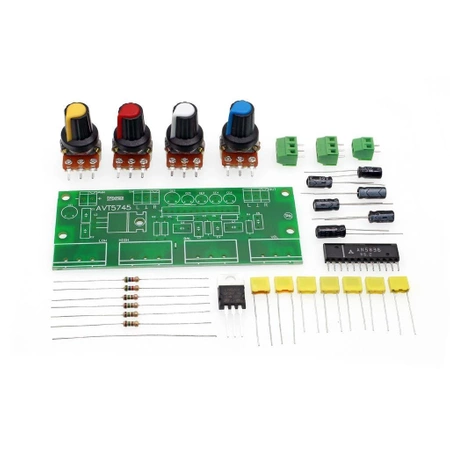

AVT5745 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania przedwzmacniacza stereo z regulacją tonów, balansu i głośności.
Notes

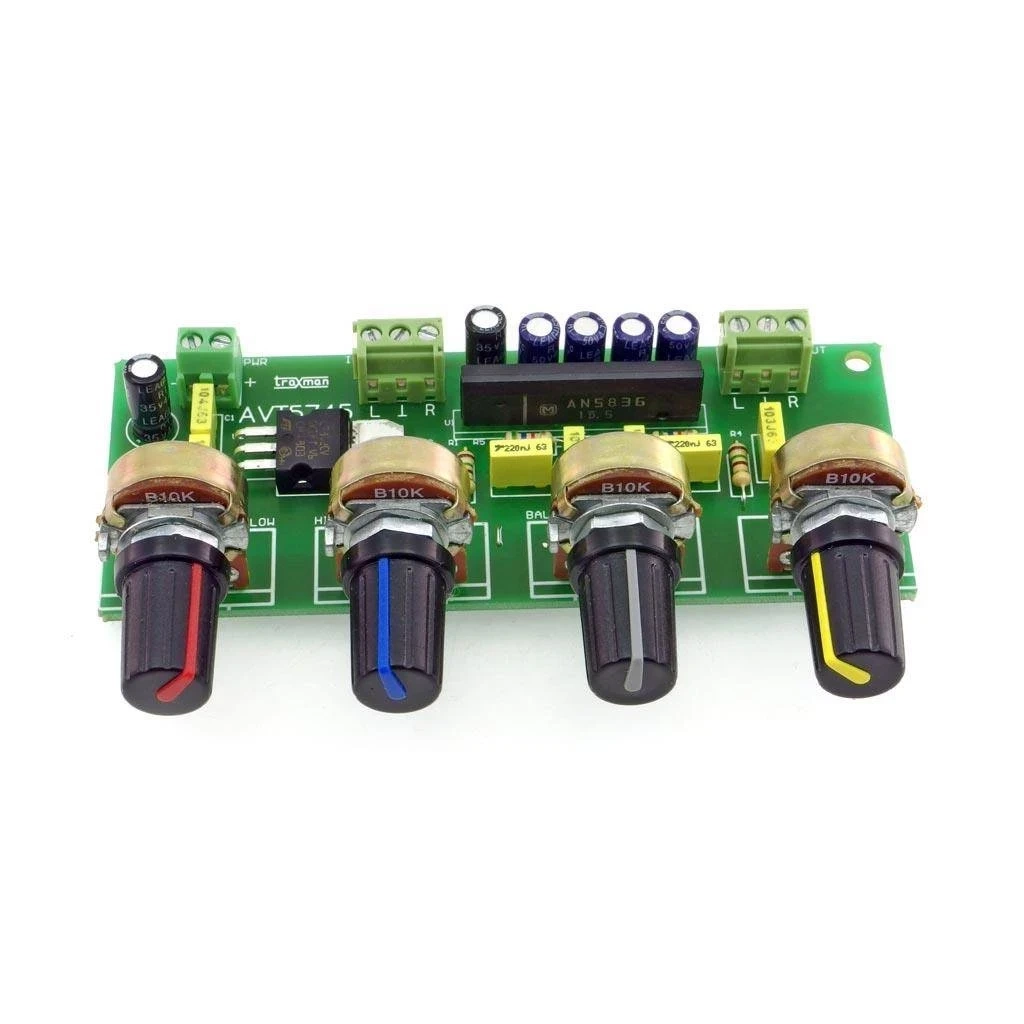

Potencjometry LOW, HIGH, BAL i VOL sterują układem napięciowo. W środkowym położeniu regulatorów LOW i HIGH charakterystyka barwy jest płaska, a środkowe położenie BAL zapewnia jednakowe wzmocnienie obu kanałów.
Sygnał wejściowy nie powinien przekraczać 0,5 Vrms. Wyższy poziom może doprowadzić do przesterowania, zwłaszcza przy skrajnym podbiciu tonów niskich lub wysokich.
Dodatkowa filtracja zasilania i krótkie połączenia sygnałowe pomagają ograniczyć szumy, zakłócenia i ryzyko pogorszenia jakości dźwięku w gotowym urządzeniu.
Najczęściej zadawane pytania
AVT5745 B to zestaw KIT z płytką PCB oraz elementami do montażu przedwzmacniacza stereo z regulacją tonów niskich, tonów wysokich, balansu i głośności.
Moduł umożliwia regulację tonów niskich, tonów wysokich, balansu oraz głośności w torze stereo. Dzięki temu może pełnić funkcję panelu sterującego przed końcówką mocy.
Potencjometry sterują napięciem stałym, a nie przenoszą bezpośrednio sygnału audio. Ułatwia to prowadzenie przewodów do panelu regulacji i ogranicza problemy typowe dla długich połączeń sygnałowych.
Układ sprawdzi się w prostych wzmacniaczach stereo, głośnikach komputerowych, głośnikach Bluetooth DIY oraz małych zestawach audio wymagających regulacji barwy i balansu.
Poziom sygnału wejściowego nie powinien przekraczać 0,5 Vrms. Zbyt mocny sygnał może powodować przesterowanie, szczególnie przy dużym podbiciu tonów.
Układ wymaga zasilania 15–24 VDC i pobiera do 70 mA. Zasilanie powinno być stabilne i dobrze filtrowane, ponieważ przedwzmacniacz pracuje bezpośrednio w torze audio.
