Przedwzmacniacz mono z regulacją tonów - zlutowany KIT AVT 2132
- Przedwzmacniacz mono AVT2132 z aktywną regulacją tonów wysokich i niskich, 8–24 VDC, dynamiką około 90 dB i możliwością pracy jako wzmacniacz mikrofonowy lub moduł miksera. Wersja C to zlutowany układ do montażu w obudowie lub własnym torze audio.
Przedwzmacniacz mono z regulacją tonów – zlutowany AVT2132
Zlutowany układ przedwzmacniacza mono z aktywną regulacją tonów wysokich i niskich, zasilaniem 8–24 VDC oraz możliwością pracy jako wzmacniacz mikrofonowy lub moduł miksera.
Przedwzmacniacz mono do wzmacniacza, miksera i toru mikrofonowego
AVT2132 to uniwersalny przedwzmacniacz mono z aktywną regulacją barwy dźwięku. Moduł dopasowuje sygnał do dalszych stopni toru audio i pozwala regulować tony niskie oraz wysokie przed podaniem sygnału na wzmacniacz mocy, mikser lub inny układ audio.
Zlutowana wersja ułatwia montaż w obudowie, zestawie nagłaśniającym lub własnym urządzeniu audio. W podstawowej konfiguracji stopień wejściowy pracuje jako bufor o wzmocnieniu 1, ale układ można przystosować także do większego wzmocnienia lub pracy jako prosty mikser mono.
Karta techniczna
AVT2132
AVT2132 to przedwzmacniacz mono z aktywną regulacją barwy dźwięku i możliwością konfiguracji jako wzmacniacz mikrofonowy lub prosty mikser.
| Kod projektu | AVT2132 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz mono z regulacją barwy dźwięku |
| Regulacja | tony niskie i tony wysokie |
| Dynamika | około 90 dB |
| Układ scalony | NE5532 |
| Zasilanie | 8–24 VDC |
| Wzmocnienie podstawowe | 1× |
| Możliwy zakres wzmocnienia | około 1–100, dobór R2 i R3 |
| Dodatkowe wejścia miksera | B1–B4, po konfiguracji elementów R11–R14 |
| Wymiary płytki PCB | 39×73 mm |
Wersja

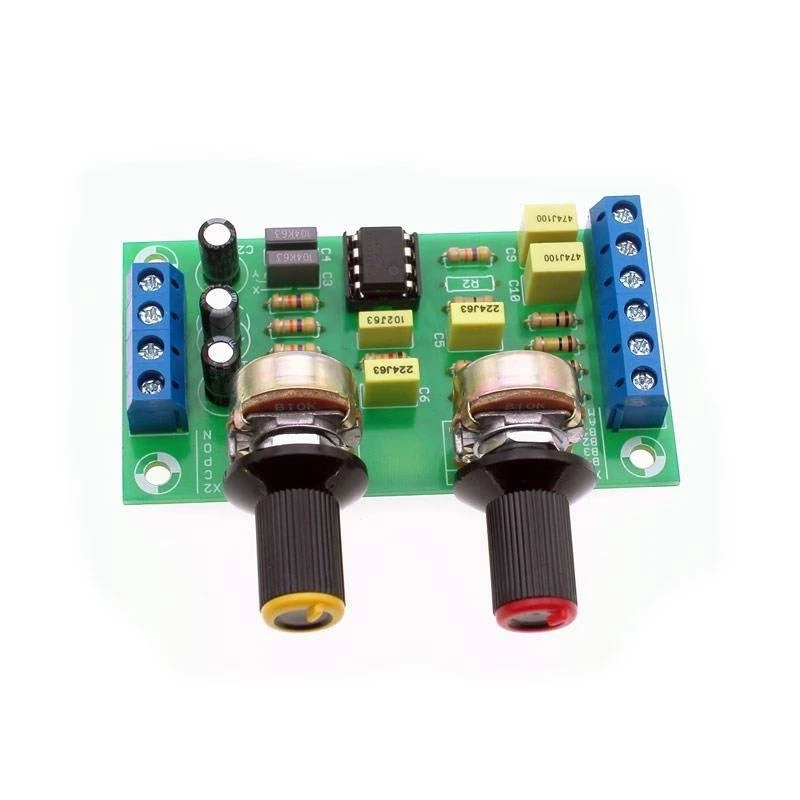

AVT2132 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz mono z aktywną regulacją tonów niskich i wysokich, przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
W podstawowej konfiguracji moduł pracuje jako przedwzmacniacz mono z regulacją tonów. Stopień wejściowy ma wzmocnienie 1, czyli buforuje sygnał przed aktywnym regulatorem barwy.
Wzmocnienie można zmienić przez dobór rezystorów R2 i R3. Układ pozwala również pracować jako prosty mikser po wykorzystaniu wejść B1–B4 i odpowiedniej konfiguracji elementów R11–R14.
Dodatkowa filtracja zasilania jest zalecana szczególnie wtedy, gdy moduł pracuje z tym samym źródłem napięcia co wzmacniacz mocy. Pomaga to ograniczyć zniekształcenia, szumy i ryzyko samowzbudzenia.
Najczęściej zadawane pytania
AVT2132 C to zlutowany układ przedwzmacniacza mono. Wymaga podłączenia zasilania 8–24 VDC, wejścia i wyjścia audio oraz montażu w obudowie lub własnym urządzeniu.
Moduł sprawdzi się jako przedwzmacniacz do wzmacniacza mocy, element prostego miksera, regulator barwy w zestawie nagłaśniającym albo stopień wejściowy dla sygnału mikrofonowego po odpowiedniej konfiguracji.
Tak. Wzmocnienie stopnia wejściowego zależy od relacji R3/R2. W podstawowej konfiguracji wynosi 1, ale po dobraniu wartości R2 i R3 można je zwiększyć do około 100.
Tak. Po wykorzystaniu wejść B1–B4 oraz rezystorów R11–R14 moduł może pracować jako prosty sumator sygnałów, przydatny w układach miksera mono.
Zakres regulacji można ograniczyć przez zmianę wartości C5, C6 oraz C8. Takie modyfikacje najlepiej wykonać dopiero po sprawdzeniu układu w konfiguracji podstawowej i ocenić efekt odsłuchowo.
Moduł pracuje z pojedynczym zasilaniem 8–24 VDC. Przy zasilaniu z tego samego źródła co wzmacniacz mocy warto dodać filtrację, aby ograniczyć zakłócenia i ryzyko samowzbudzenia.
