Przedwzmacniacz mono z regulacją tonów - PCB do projektu AVT 2132
- Przedwzmacniacz mono AVT2132 z aktywną regulacją tonów wysokich i niskich, zasilaniem 8–24 VDC, dynamiką około 90 dB i możliwością pracy jako wzmacniacz mikrofonowy lub moduł miksera. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

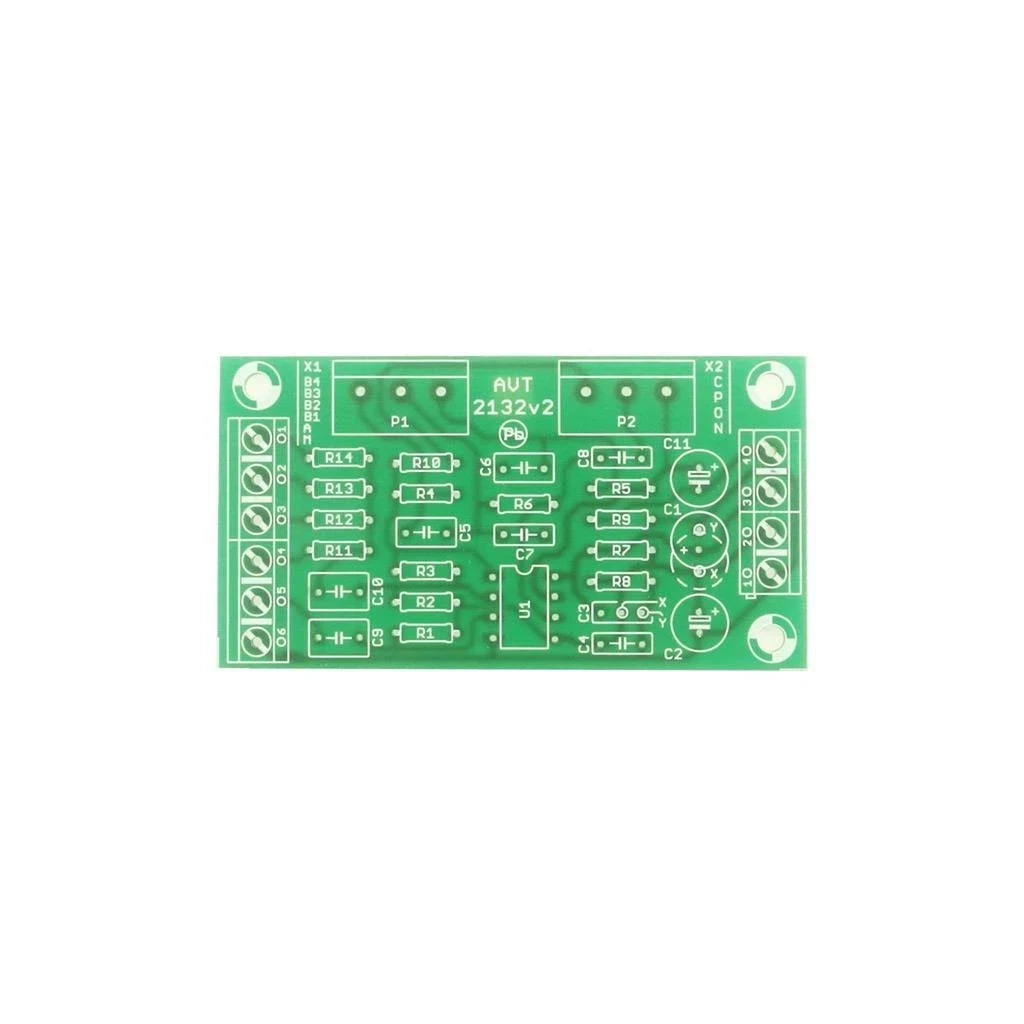

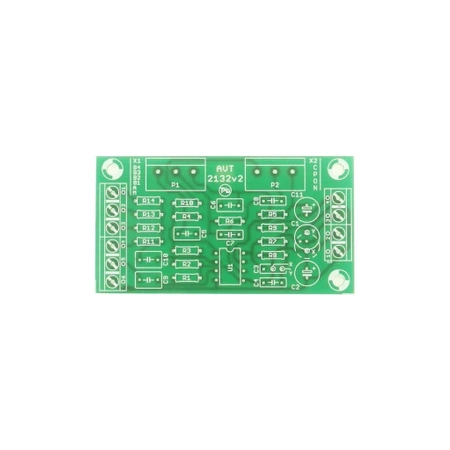

Przedwzmacniacz mono z regulacją tonów – płytka PCB AVT2132
Płytka drukowana do budowy przedwzmacniacza mono z aktywną regulacją tonów wysokich i niskich, zasilaniem 8–24 VDC oraz możliwością pracy jako wzmacniacz mikrofonowy lub moduł miksera.
Przedwzmacniacz mono do wzmacniacza, miksera i toru mikrofonowego
AVT2132 pozwala zbudować uniwersalny przedwzmacniacz mono z aktywną regulacją barwy dźwięku. Moduł dopasowuje sygnał do dalszych stopni toru audio i pozwala regulować tony niskie oraz wysokie przed podaniem sygnału na wzmacniacz mocy, mikser lub inny układ audio.
W podstawowej konfiguracji stopień wejściowy pracuje jako bufor o wzmocnieniu 1. Wzmocnienie można jednak dopasować do konkretnego źródła sygnału przez dobór rezystorów R2 i R3, a dodatkowe wejścia B1–B4 pozwalają wykorzystać moduł jako prosty sumator sygnałów w układzie miksera.
Karta techniczna
AVT2132
AVT2132 to przedwzmacniacz mono z aktywną regulacją barwy dźwięku i możliwością konfiguracji jako wzmacniacz mikrofonowy lub prosty mikser.
| Kod projektu | AVT2132 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz mono z regulacją barwy dźwięku |
| Regulacja | tony niskie i tony wysokie |
| Dynamika | około 90 dB |
| Układ scalony | NE5532 |
| Zasilanie | 8–24 VDC |
| Wzmocnienie podstawowe | 1× |
| Możliwy zakres wzmocnienia | około 1–100, dobór R2 i R3 |
| Dodatkowe wejścia miksera | B1–B4, po konfiguracji elementów R11–R14 |
| Wymiary płytki PCB | 39×73 mm |
Wersja
AVT2132 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R7, R8, R9: 47 kΩ
- R2: nie montować
- R3: zwora
- R4, R5: 1 kΩ
- R6: 12 kΩ
- R10: 220 Ω
- R11–R14: 100 kΩ
- P1, P2: potencjometr 10 kΩ
- C1, C2: 47 µF
- C3, C4: 100 nF
- C5, C6: 220 nF
- C7: 1 nF
- C8: 2,2 nF
- C9, C10: 470 nF
- C11: 10 µF
- U1: NE5532
- X1: DG301-5.0/3 – 2 szt.
- X2: DG301-5.0/2 – 2 szt.
Notes
W podstawowej konfiguracji moduł pracuje jako przedwzmacniacz mono z regulacją tonów. Stopień wejściowy ma wzmocnienie 1, czyli buforuje sygnał przed aktywnym regulatorem barwy.
Wzmocnienie można zmienić przez dobór rezystorów R2 i R3. Układ pozwala również pracować jako prosty mikser po wykorzystaniu wejść B1–B4 i odpowiedniej konfiguracji elementów R11–R14.
Dodatkowa filtracja zasilania jest zalecana szczególnie wtedy, gdy moduł pracuje z tym samym źródłem napięcia co wzmacniacz mocy. Pomaga to ograniczyć zniekształcenia, szumy i ryzyko samowzbudzenia.
Najczęściej zadawane pytania
AVT2132 A zawiera wyłącznie płytkę PCB do projektu przedwzmacniacza mono. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Moduł sprawdzi się jako przedwzmacniacz do wzmacniacza mocy, element prostego miksera, regulator barwy w zestawie nagłaśniającym albo stopień wejściowy dla sygnału mikrofonowego po odpowiedniej konfiguracji.
Tak. Wzmocnienie stopnia wejściowego zależy od relacji R3/R2. W podstawowej konfiguracji wynosi 1, ale po dobraniu wartości R2 i R3 można je zwiększyć do około 100.
Tak. Po wykorzystaniu wejść B1–B4 oraz rezystorów R11–R14 moduł może pracować jako prosty sumator sygnałów, przydatny w układach miksera mono.
Zakres regulacji można ograniczyć przez zmianę wartości C5, C6 oraz C8. Takie modyfikacje najlepiej wykonać dopiero po sprawdzeniu układu w konfiguracji podstawowej i ocenić efekt odsłuchowo.
Moduł pracuje z pojedynczym zasilaniem 8–24 VDC. Przy zasilaniu z tego samego źródła co wzmacniacz mocy warto dodać filtrację, aby ograniczyć zakłócenia i ryzyko samowzbudzenia.
