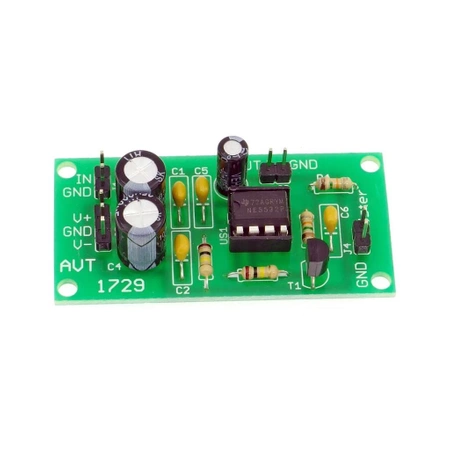

Przedwzmacniacz mono sterowany napięciowo - zlutowany KIT AVT 1729
- Przedwzmacniacz mono sterowany napięciowo AVT1729 z układem NE5532, tranzystorem BF245C, wejściem sterującym Uster i zasilaniem symetrycznym ±12 V. Wersja C to zlutowany układ do montażu w obudowie lub własnym torze audio.

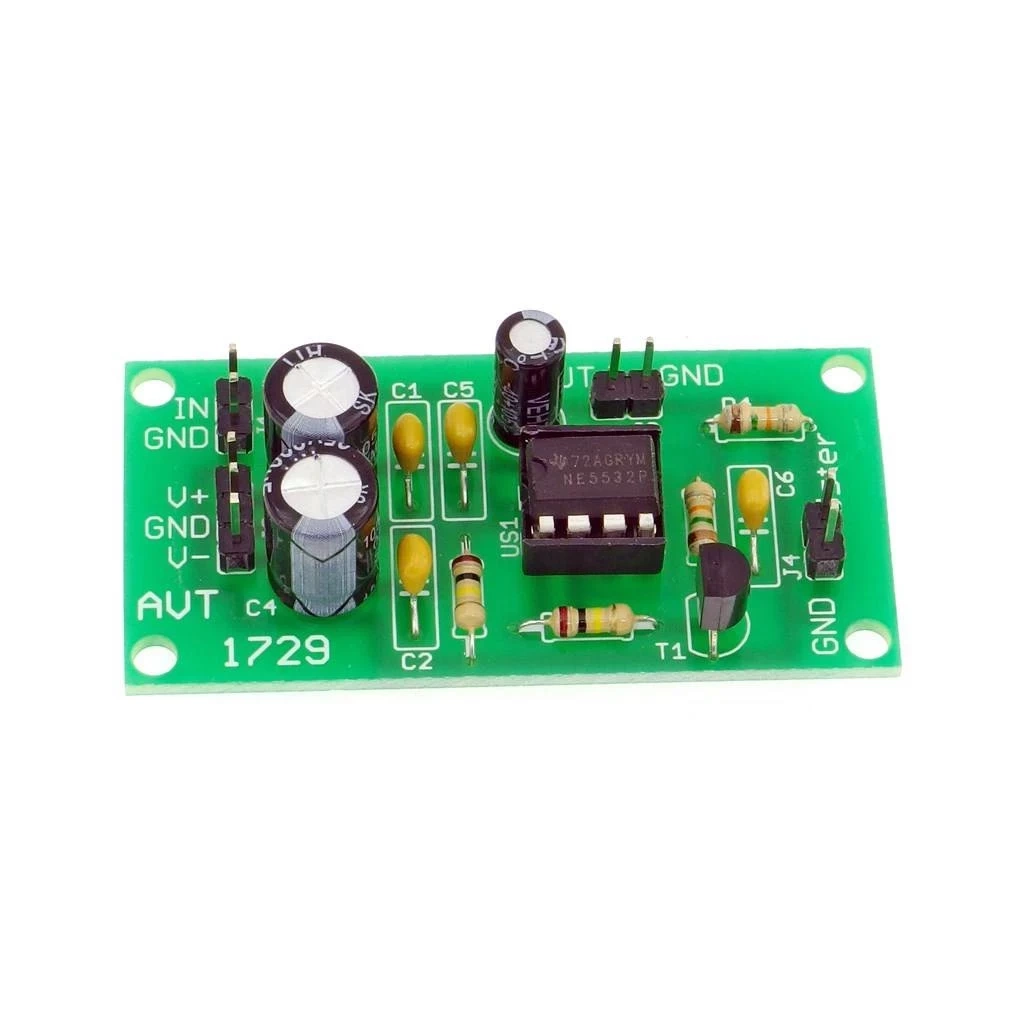

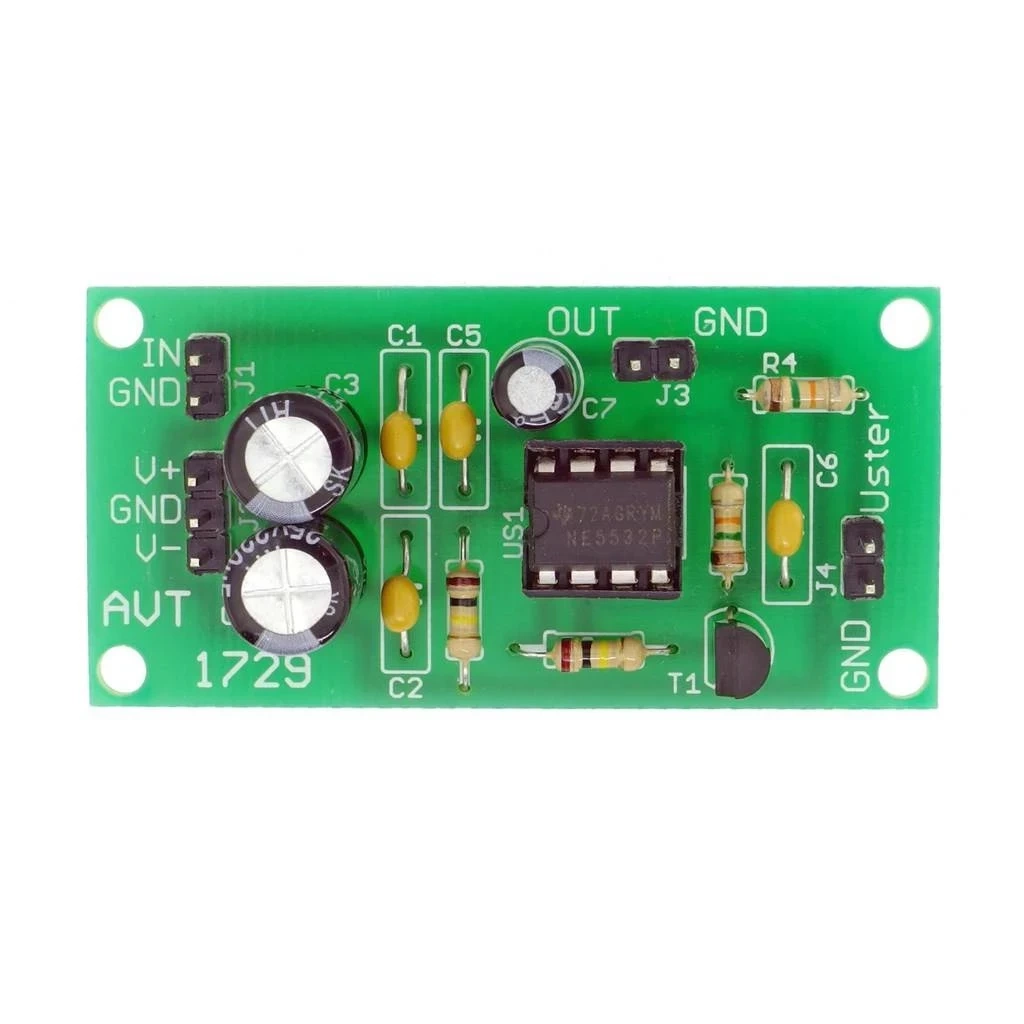

Przedwzmacniacz mono sterowany napięciowo – zlutowany AVT1729
Zlutowany układ przedwzmacniacza audio mono z regulacją amplitudy sygnału za pomocą napięcia sterującego.
Regulacja poziomu audio bez klasycznego potencjometru w torze sygnału
AVT1729 to mono przedwzmacniacz audio, w którym amplituda sygnału jest regulowana napięciem sterującym. Takie rozwiązanie sprawdza się tam, gdzie użycie klasycznego potencjometru w torze sygnałowym jest niewygodne, niewskazane albo niemożliwe.
Zlutowana wersja ułatwia wykorzystanie modułu w torach audio z regulacją zdalną, sprzęcie warsztatowym oraz systemach wielokanałowych, w których kilka modułów ma być przestrajanych współbieżnie jednym napięciem. Konstrukcja wykorzystuje wzmacniacz operacyjny NE5532 oraz tranzystor FET BF245C jako element wpływający na wzmocnienie układu.
Karta techniczna
AVT1729
AVT1729 to przedwzmacniacz mono z regulacją wzmocnienia realizowaną przez napięcie sterujące.
| Kod projektu | AVT1729 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz audio mono sterowany napięciowo |
| Układ scalony | NE5532 |
| Element regulacji | BF245C |
| Sterowanie wzmocnieniem | wejście Uster |
| Wejście audio | IN / GND |
| Wyjście audio | OUT / GND |
| Zasilanie | symetryczne ±12 VDC |
| Pobór prądu | około 10 mA |
| Wymiary płytki PCB | 55×27 mm |
Wersja
AVT1729 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz mono sterowany napięciowo, przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
Układ wymaga zasilania symetrycznego ±12 V. Dobrze filtrowane zasilanie ma duże znaczenie, ponieważ przedwzmacniacz pracuje z sygnałem audio i może wzmacniać zakłócenia obecne w torze.
Napięcie sterujące podawane na wejście Uster zmienia punkt pracy tranzystora FET, a tym samym wpływa na wzmocnienie. Pozwala to sterować poziomem sygnału zewnętrznym napięciem, bez klasycznego potencjometru w torze audio.
Zmiana wartości R2 pozwala zmienić wzmocnienie układu, dlatego modyfikacje warto wykonywać dopiero po sprawdzeniu podstawowej konfiguracji i zakresu regulacji.
Najczęściej zadawane pytania
AVT1729 C to zlutowany układ przedwzmacniacza mono. Wymaga podłączenia zasilania symetrycznego ±12 V, wejścia i wyjścia audio oraz napięcia sterującego Uster.
Sterowanie napięciowe pozwala regulować poziom sygnału audio bez umieszczania klasycznego potencjometru w torze sygnałowym. Przydaje się w układach zdalnej regulacji, automatyki audio i systemach wielokanałowych.
Przedwzmacniacz pracuje z układem operacyjnym w torze audio i wymaga zasilania ±12 V. Zasilanie symetryczne ułatwia poprawną pracę z sygnałem zmiennym odniesionym do masy.
Warto stosować dobrze filtrowane zasilanie, krótkie przewody sygnałowe i poprawne prowadzenie masy. Przy przedwzmacniaczach audio nawet niewielkie zakłócenia mogą być później słyszalne w dalszych stopniach toru.
Tak. Układ dobrze pasuje do systemów wielokanałowych, w których kilka przedwzmacniaczy ma zmieniać wzmocnienie współbieżnie po podaniu wspólnego napięcia sterującego.
Tak, zmianę wzmocnienia można uzyskać przez zmianę wartości R2. Najbezpieczniej najpierw sprawdzić układ w konfiguracji podstawowej, a dopiero potem dopasowywać zakres regulacji do konkretnej aplikacji.
