Przedwzmacniacz mono sterowany napięciowo - PCB do projektu AVT 1729
Przedwzmacniacz mono sterowany napięciowo AVT1729 z układem NE5532, tranzystorem BF245C, wejściem sterującym Uster i zasilaniem symetrycznym ±12 V. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Płytka drukowana do budowy przedwzmacniacza audio mono z regulacją amplitudy sygnału za pomocą napięcia sterującego.
Regulacja poziomu audio bez klasycznego potencjometru w torze sygnału
AVT1729 pozwala zbudować mono przedwzmacniacz audio, w którym amplituda sygnału jest regulowana napięciem sterującym. Takie rozwiązanie sprawdza się tam, gdzie użycie klasycznego potencjometru w torze sygnałowym jest niewygodne, niewskazane albo niemożliwe.
Układ może pracować w sprzęcie warsztatowym, torach audio z regulacją zdalną oraz systemach wielokanałowych, w których kilka modułów ma być przestrajanych współbieżnie jednym napięciem. Konstrukcja wykorzystuje wzmacniacz operacyjny NE5532 oraz tranzystor FET BF245C jako element wpływający na wzmocnienie układu.
Sterowanie napięcioweRegulacja wzmocnienia przez wejście Uster zamiast potencjometru w torze audio
NE5532 + BF245CWzmacniacz operacyjny i tranzystor FET jako element regulacji wzmocnienia

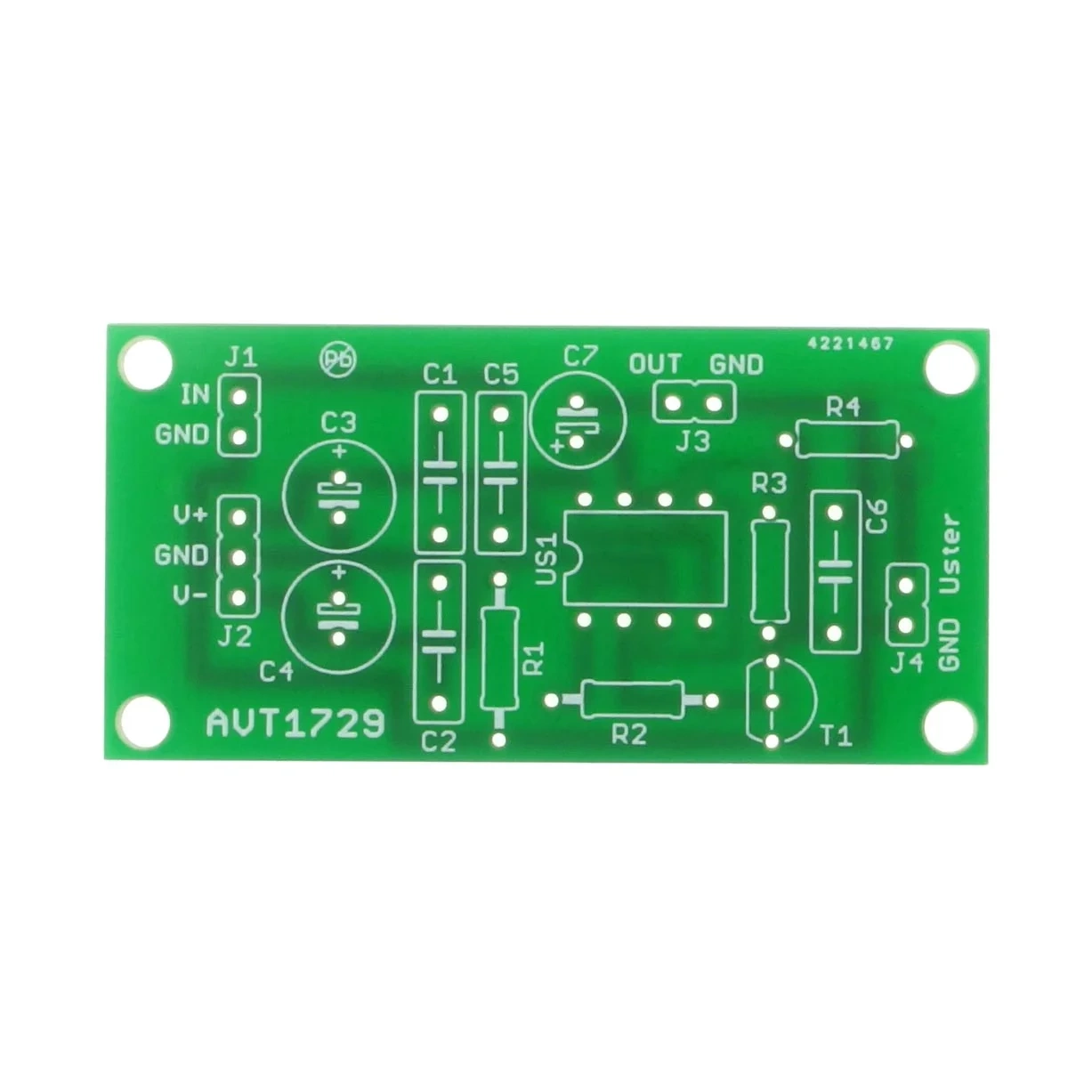

Płytka PCB 55×27 mmWersja A pozwala samodzielnie skompletować elementy projektu
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna AVT1729
AVT1729 to przedwzmacniacz mono z regulacją wzmocnienia realizowaną przez napięcie sterujące.
AVT1729 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
R1, R2: 100 kΩ
R3, R4: 15 kΩ
C1, C2, C5, C6: 220 nF
C3, C4: 220 µF
C7: 47 µF
US1: NE5532
T1: BF245C
J1, J3, J4: goldpin 2-pin
J2: goldpin 3-pin
Notes
Układ wymaga zasilania symetrycznego ±12 V. Dobrze filtrowane zasilanie ma duże znaczenie, ponieważ przedwzmacniacz pracuje z sygnałem audio i może wzmacniać zakłócenia obecne w torze.
Napięcie sterujące podawane na wejście Uster zmienia punkt pracy tranzystora FET, a tym samym wpływa na wzmocnienie. Pozwala to sterować poziomem sygnału zewnętrznym napięciem, bez klasycznego potencjometru w torze audio.
Zmiana wartości R2 pozwala zmienić wzmocnienie układu, dlatego modyfikacje warto wykonywać dopiero po uruchomieniu podstawowej konfiguracji i sprawdzeniu zakresu regulacji.
Najczęściej zadawane pytania
Co zawiera wersja AVT1729 A?
AVT1729 A zawiera wyłącznie płytkę PCB do projektu przedwzmacniacza mono. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do czego służy sterowanie napięciowe?
Sterowanie napięciowe pozwala regulować poziom sygnału audio bez umieszczania klasycznego potencjometru w torze sygnałowym. Przydaje się w układach zdalnej regulacji, automatyki audio i systemach wielokanałowych.
Dlaczego wymagane jest zasilanie symetryczne?
Przedwzmacniacz pracuje z układem operacyjnym w torze audio i wymaga zasilania ±12 V. Zasilanie symetryczne ułatwia poprawną pracę z sygnałem zmiennym odniesionym do masy.
Jak ograniczyć zakłócenia w takim przedwzmacniaczu?
Warto stosować dobrze filtrowane zasilanie, krótkie przewody sygnałowe i poprawne prowadzenie masy. Przy przedwzmacniaczach audio nawet niewielkie zakłócenia mogą być później słyszalne w dalszych stopniach toru.
Czy można użyć kilku modułów sterowanych jednym napięciem?
Tak. Układ dobrze pasuje do systemów wielokanałowych, w których kilka przedwzmacniaczy ma zmieniać wzmocnienie współbieżnie po podaniu wspólnego napięcia sterującego.
Czy można zmienić wzmocnienie układu?
Tak, zmianę wzmocnienia można uzyskać przez zmianę wartości R2. Najbezpieczniej najpierw uruchomić układ w konfiguracji podstawowej, a dopiero potem dopasowywać zakres regulacji do konkretnej aplikacji.
